5层框架结构教学楼,土木工程建筑结构毕业设计,长72.8米,宽19.8米,面积5075平方米

土木工程建筑设计说明书

建筑长72.8m,宽19.8m.一榀框架层高3.9m,柱距4.8m,3跨,跨度6m,2.4m,6m;
一层:教室9.6*8.7*4间、14.4*6*4间,值班室4.8*6.6*2间;
二~三层:教室9.6*8.7*4间、14.4*6*3间、9.6*6*4间,值班室4.8*6.6*2间;
四层:教室9.6*8.7*4间、14.4*6*3间、9.6*6*4间,值班室4.8*6.6*2间;

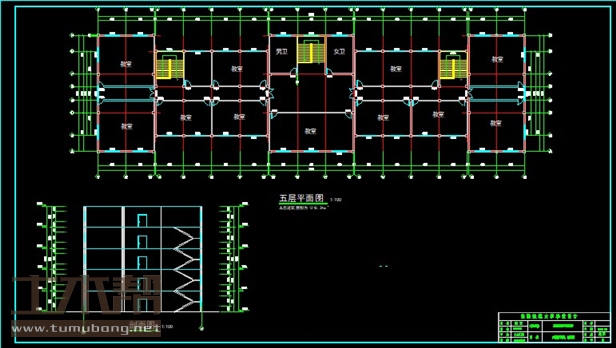

五层:教室9.6*8.7*4间、14.4*6*3间、9.6*6*4间,值班室4.8*6.6*2间;

土木工程结构设计计算书

20324结构设计计算书-目录
1. 建筑设计 1
1.1 工程概况 1
1.2 建筑设计的内容 1

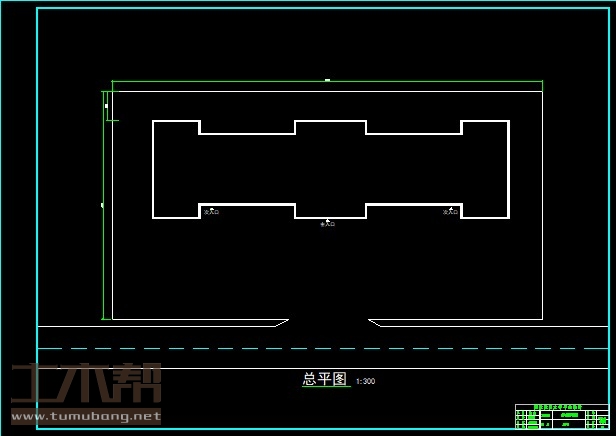

1.2.1 总平面设计 1
1.2.2工程做法设计 1
1.2.3设计说明 3
2. 结构设计 5
2.1结构选型 5
2.2梁柱截面的确定 7
2.2.1横向框架梁 8
2.2.2框架柱 8
2.2.3现浇板 8
2.2.4横向框架的跨度和柱高 9
2.3荷载计算 9
2.3.1竖向恒载标准值计算 9
2.3.2 屋面和楼面活载标准值的取值 11
2.3.3重力荷载计算 11
2.3.4水平地震力作用计算 14
2.3.5风载作用计算 17
2.3.6竖向荷载下框架受荷总图 18
2.4 框架内力计算 21
2.4.1水平地震作用下框架的内力计算 21
2.4.2风荷载作用下框架的内力计算 24
2.4.3 竖向荷载作用下框架内力的计算 28
2.5梁、柱的内力组合 45
2.5.1 内力调幅 45
2.5.2框架内力组合 47
2.6框架梁柱配筋计算 54
2.6.1承载力抗力调整系数 54
2.6.2 框架梁截面设计 54
2.6.3 框架柱截面设计 55
2.7基础设计 64
2.7.1 设计资料 64
2.7.2边柱独立基础 64
2.7.3中柱独立基础 67
3.楼梯计算 70
3.1楼梯板计算 70
3.2 平台板计算 71
3.3平台梁计算 72
4.楼板计算 73
参考文献 78
致 谢 79

土木工程建筑设计施工图

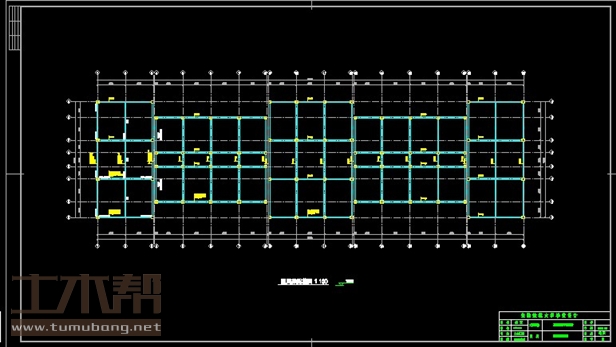

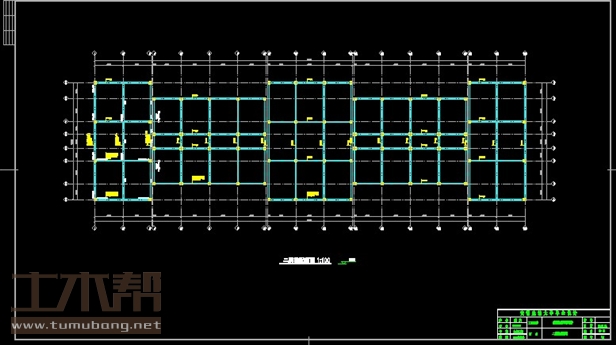

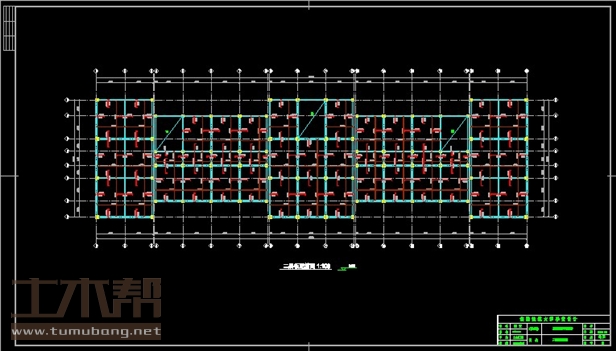

土木工程结构设计施工图

土木工程施工组织设计图
