5层框架结构教学楼,土木工程建筑结构毕业设计,长58.5米,宽15.6米,面积5000平方米

土木工程建筑设计说明书

建筑长58.5m,宽15.6m.一榀框架层高3.9m,柱距9m,3跨,跨度6.6m,2.4m,6.6m;
一层:多媒体教室9*6.6*5间,A型办公室6*6.6*1间、4.5*6.6*2间,教师休息室4.5*6.6*1间,接待室9*6.6*2间,开关站13.5*6.6*1间;
二层:多媒体教室9*6.6*3间,教研室15*6.6*1间、13.5*6.6*1间,阅览室13.5*6.6*2间,会议室13.5*6.6*1间,教师休息室4.5*6.6*1间;
三层:多媒体教室9*6.6*3间,教研室15*6.6*1间、13.5*6.6*2间,资料室13.5*6.6*2间,档案室13.5*6.6*1间,教师休息室4.5*6.6*1间;
四层:多媒体教室9*6.6*3间,计算机室15*6.6*1间、13.5*6.6*4间,教师休息室4.5*6.6*1间;
五层:多媒体教室9*6.6*3间,计算机室15*6.6*1间、13.5*6.6*4间,教师休息室4.5*6.6*1间;

土木工程结构设计计算书

20322结构设计计算书-目录
1.建筑设计 1
1.1设计资料 1
1.2总平面设计 1
1.3建筑平面、立面设计 1
1.4规划设计 2
1.5消防设计 3
2.结构布置 3
2.1结构基本原则 3
2.2结构布置的内容 4
2.3结构基本方法 4
3.框架结构设计计算 6
3.1 梁柱截面,梁跨度及柱高确定 6
3.2 荷载的均布恒载 8
3.3 水平风荷载作用下框架的内力计算 13
3.4 水平地震作用下框架的内力计算 18
3.5 竖向荷载作用下横向框架的内力分析 24
3.6 框架内力组合 38
3.7 框架截面设计 46
4 基础设计 59
4.1地基承载力设计值和基础材料 59
4.2边柱下基础设计 59
4.2中柱下基础设计 62
5 现浇板设计 65
5.1区格板的分布 65
5.2荷载计算 66
5.3荷载跨度 66
5.4弯矩计算 66
5.5板的截面设计: 69
6.现浇板式楼梯计算 71
6.1楼梯板计算 71
6.2平台板计算 72
6.3平台梁计算 72
参考文献 74
致 谢 75

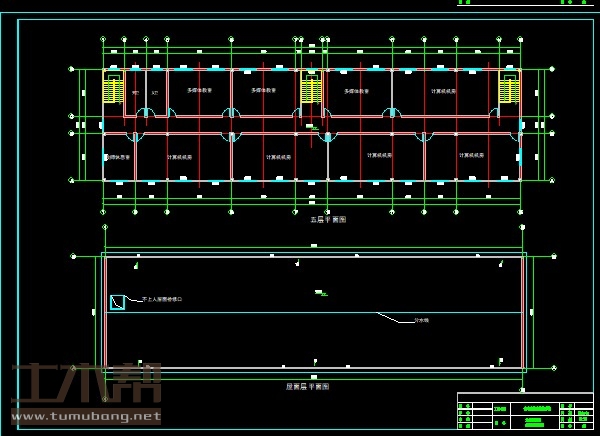

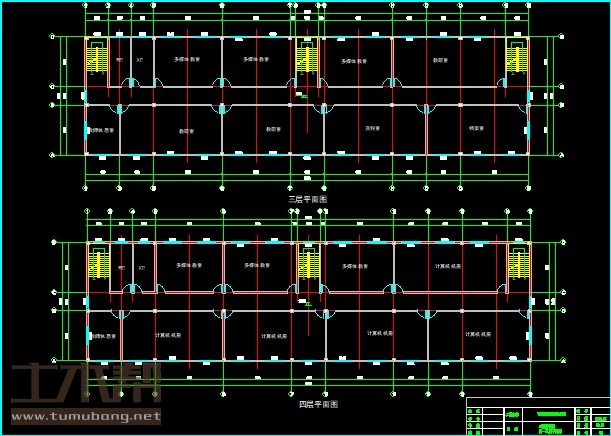

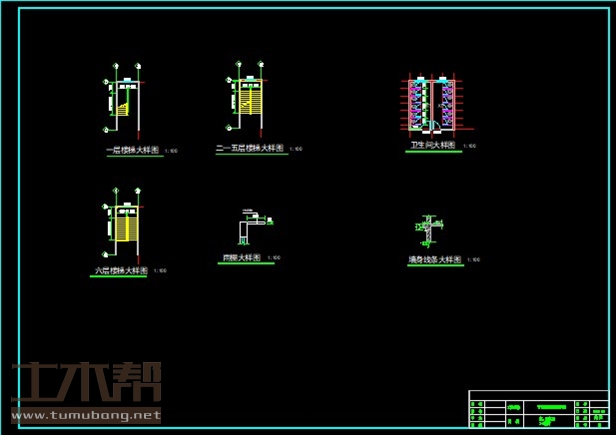

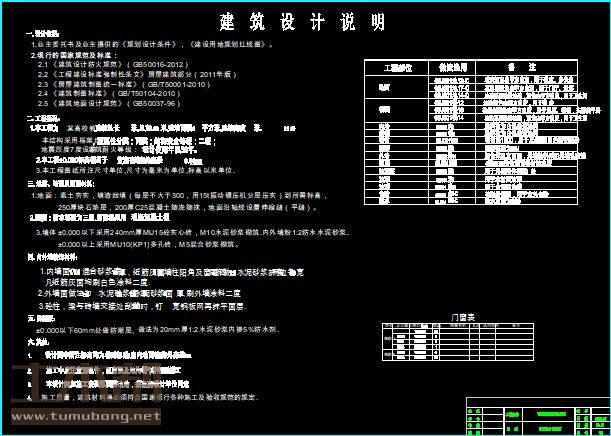

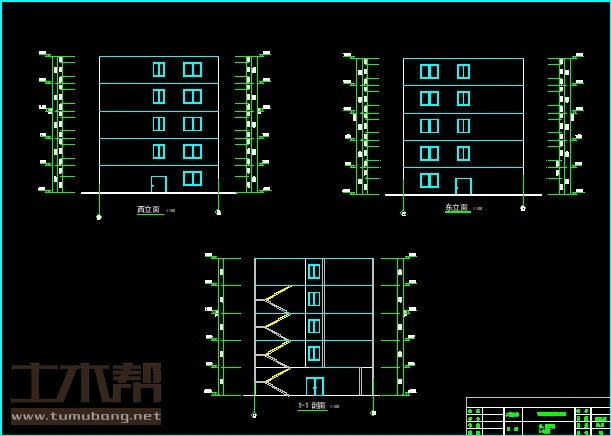

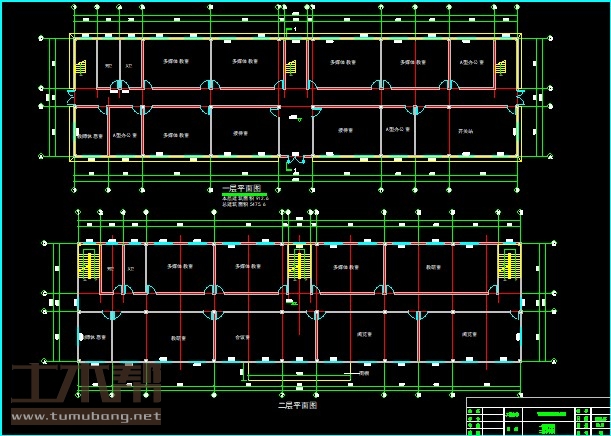

土木工程建筑设计施工图

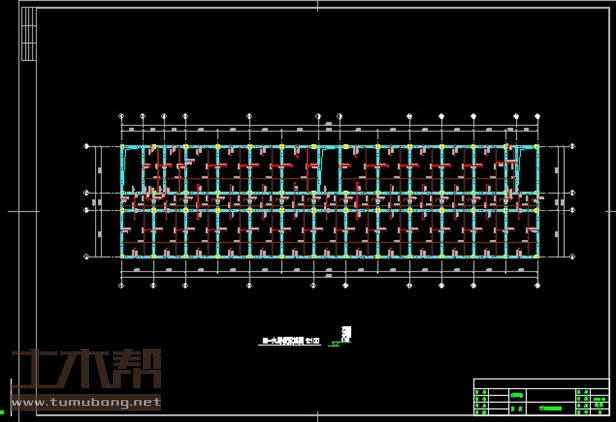

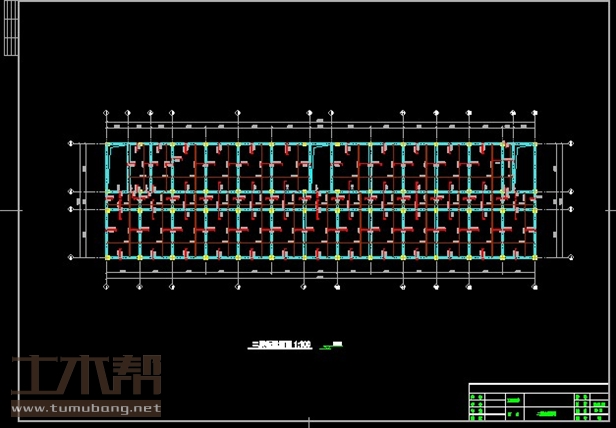

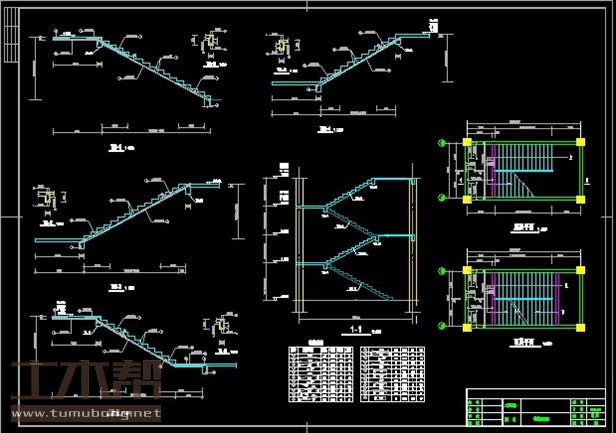

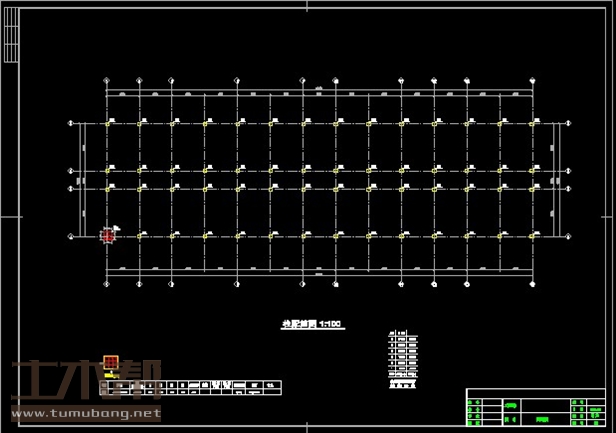

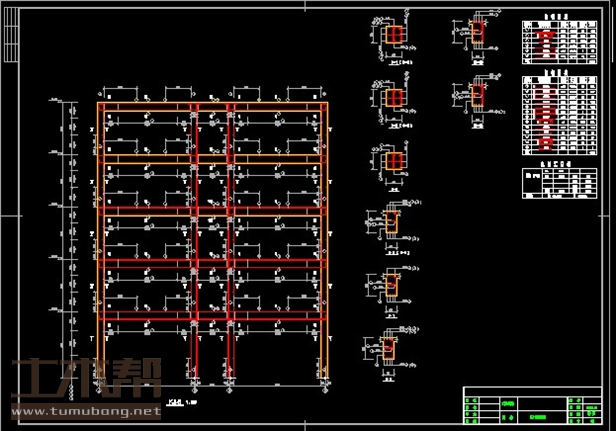

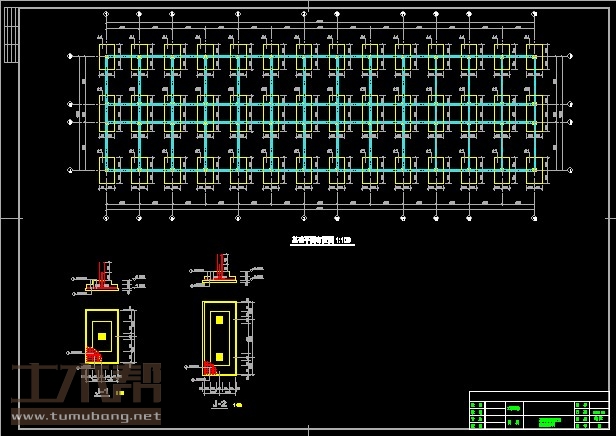

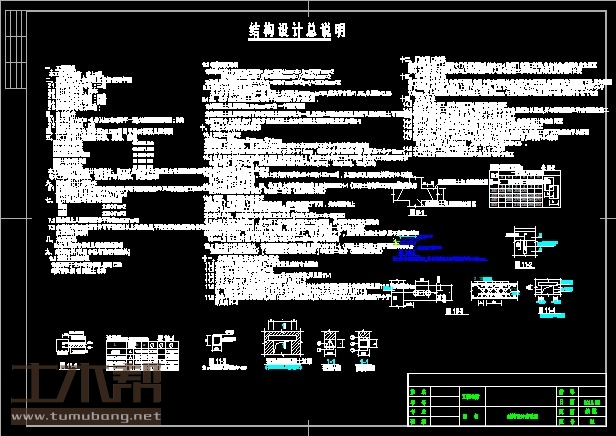

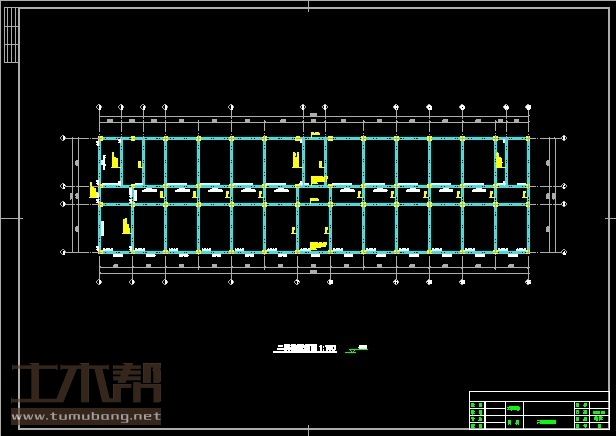

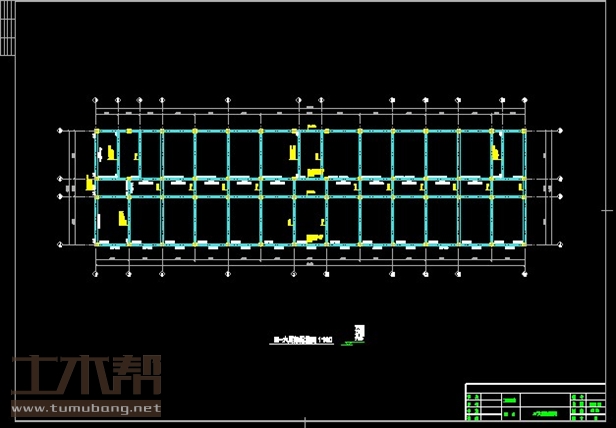

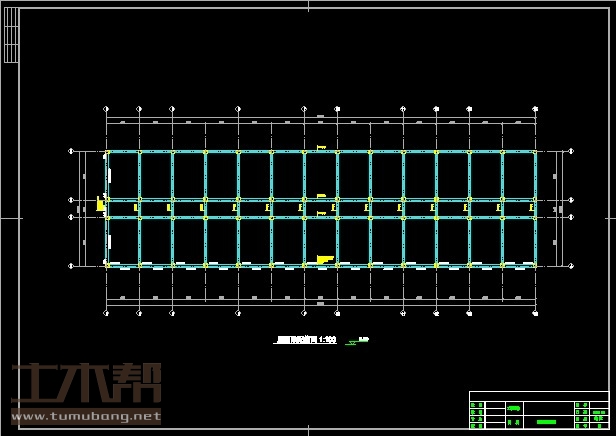

土木工程结构设计施工图
