4层框架结构教学楼,土木工程建筑结构毕业设计,长59.13米,宽15.42米,面积3000平方米

土木工程建筑设计说明书

建筑长59.13m,宽15.42m.一榀框架层高3.6m,柱距9m,3跨,跨度6.6,2.1,6.6m;*

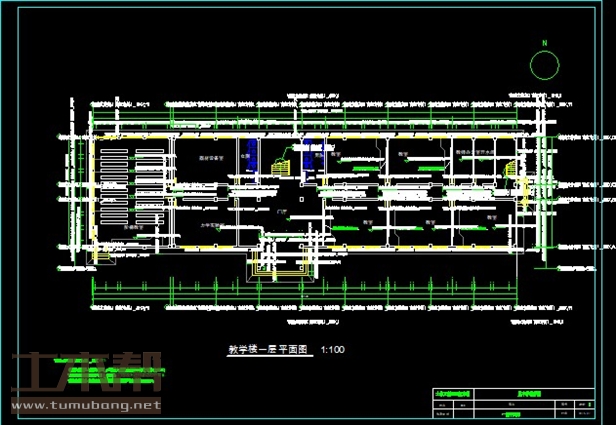

一层:器材设备室9*6.6**1间,力学实验室9*6.6**1间,教室9*6.6**5间,教师办公室3*6.6*1间,开水间3*6.6**1间;
二层:教室9*6.6**5间,图书室18*6.6*1间,行政办公室12*6.6*1间,播音室3*6.6**1间,

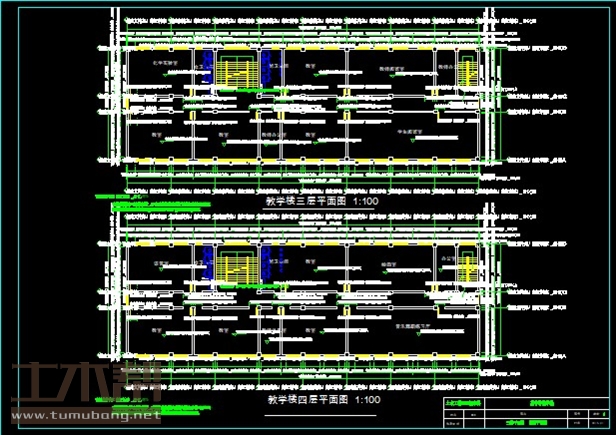

三层:化学实验室9*6.6**1间,教室9*6.6**4间,教师办公室3*6.6*2间,学生阅览室18*6.6*1间,教师阅览室12*6.6*1间;
四层:语言室9*6.6**1间,教室9*6.6**4间,教师办公室3*6.6*1间,办公室3*6.6*1间,音乐舞蹈室18*6.6*1间,绘图室12*6.6*1间;

土木工程结构设计计算书

20318结构设计计算书-目录
摘 要 I
1 建筑设计 1
1.1设计原始资料 1
1.2建筑平面设计 1
1.2.1 主要房间的设计 1
1.2.2 厕所的设计 2
1.2.3 交通联系部分 2
1.3.1 建筑各部分高度的确定 3
1.3.2 窗台的高度 3
1.3.3 室内外地面高差 3
1.3.4 建筑层数的确定 3
1.4 建筑立面设计 4
1.5 建筑构造设计 5
2 结构类型的选择 6
2.1结构类型 6
2.2结构体系 7
3 结构平面布置 9
3.1基本原则 9
3.1.1基本原则 9
3.1.2平面总体布置 9
3.2结构布置的内容 11
3.3 基本方法 11
4.构件截面尺寸估算 13
4.1 梁截面尺寸估算 13
4.2柱截面尺寸估算 13
4.3板厚估算 14
4.4确定计算简图 14
5 简支梁计算 15
5.1荷载计算 15
5.1.1 恒载标准值计算 15
5.1.2 活荷载标准值 15
5.2内力计算 15
5.3截面承载力计算 16
6 一榀框架电算 17

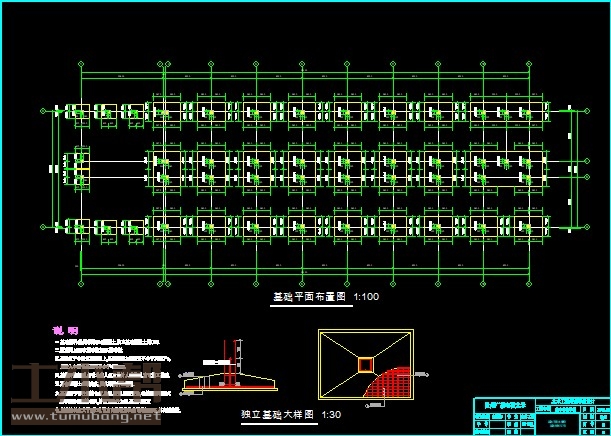

7.基础计算 43
7.1常用的基础 43
7.2 基础选型 43
7.3柱下独立基础计算 44
7.3.1 基础尺寸确定 44
7.3.2 抗冲切验算 44
7.3.3 配筋计算 45
致 谢 46
参考文献 47

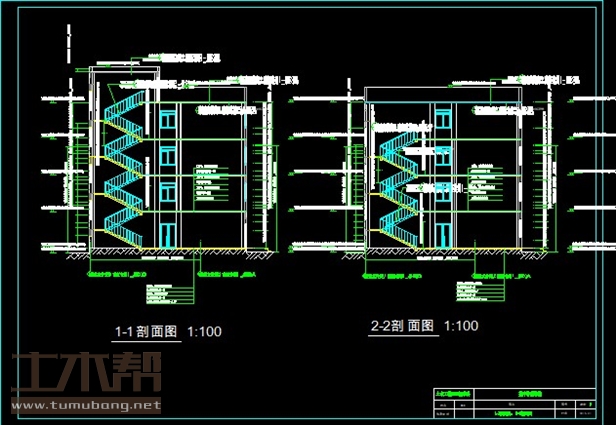

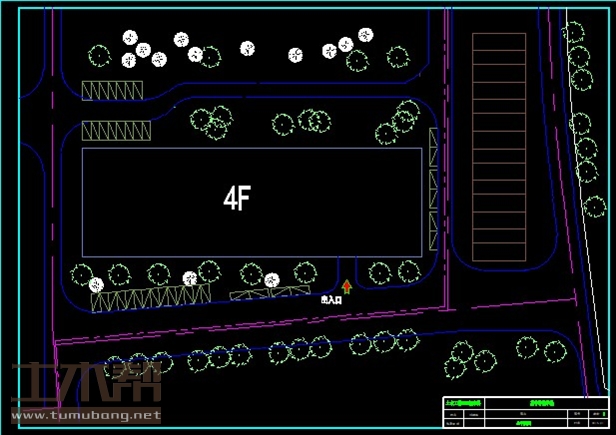

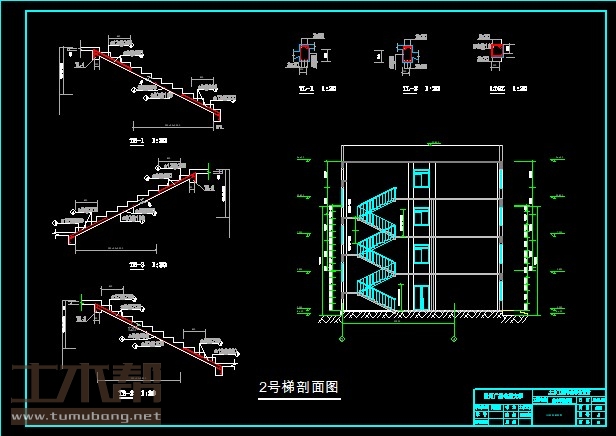

土木工程建筑设计施工图

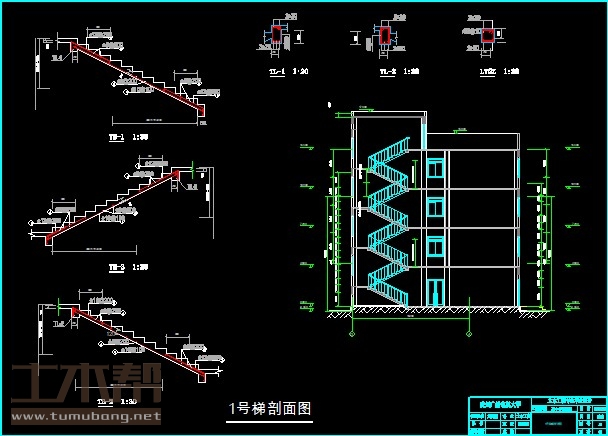

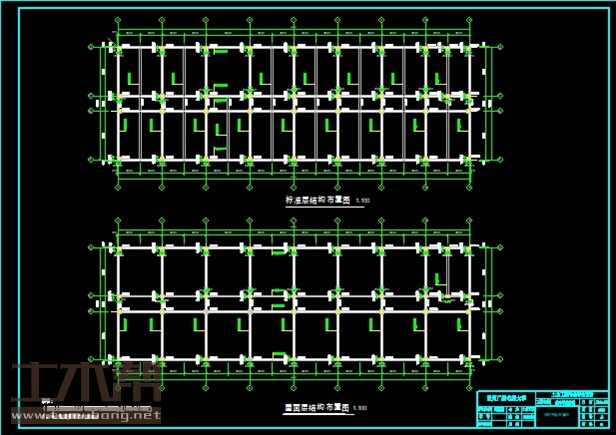

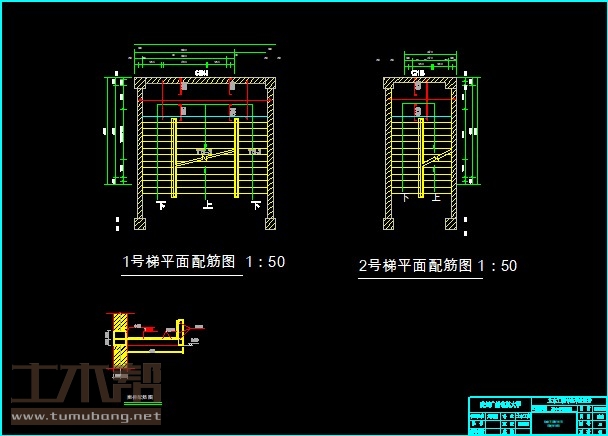

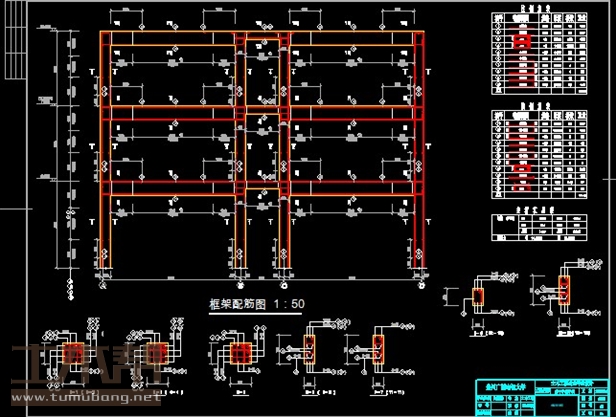

土木工程结构设计施工图

土木工程施工组织设计图
