5层框架结构办公楼,土木工程建筑结构毕业设计,长38米,宽12.3米,面积2440平方米

土木工程建筑设计说明书

建筑长38,宽12.3m.一榀框架层高3.6m,柱距4m,3跨,跨度4.8,2.4,5.1m;
一层:资料室4*5.1*1间,档案室4*5.1*1间,打印室4*5.1*1间,接待室4*5.1*1间,收发室4*5.1*1间,值班室4*5.1*1间,办公室3*4.8*2间、4*4.8*6间;
二层:办公室3*4.8*2间、4*4.8*6间、3*5.1*1间、4*5.1*2间,会议室16*5.1*1间;
三~五层:办公室3*4.8*2间、4*4.8*6间、3*5.1*1间、4*5.1*7间;

土木工程结构设计计算书

20306结构设计计算书-目录
1 设计资料 1
2 框架结构设计 2
2.1结构布置 2
2.1.1结构布置的要求 2
2.1.2结构布置的内容 3
2.1.3结构布置的基本方法 3
2.2构件基本尺寸确定 5
2.2.1框架梁及次梁截面尺寸 5
2.2.2 柱截面尺寸 5
2.2.3 板厚确定 6
2.2.4 框架计算简图及梁、柱抗侧刚度 6
2.3荷载计算 9
2.3.1恒荷载计算 9
2.3.2活荷载计算 12
2.3.3风荷载计算 14
2.4 第3轴框架内力分析 15
2.4.1 恒荷载作用下的内力计算 15
2.4.2 活荷载作用下的内力分析 23
2.4.3 风荷载作用下的内力计算 29
2.5 框架内力组合 33
2.5.1 框架梁内力组合 34
2.5.2 框架柱内力组合 34
2.6 框架截面设计 36
2.6.1框架梁截面设计 36
2.6.2 框架柱截面设计 39
3. 楼盖设计 43
3.1 荷载设计值 43
3.2 跨度及弯矩计算 43
3.3 截面设计 44
4 楼梯计算 45
4.1梯段板的计算 45
4.2平台板计算 46
4.3 平台梁计算 47
5 连续梁的设计 48
5.1 荷载计算 48
5.2 内力计算 49
5.3截面承载力计算 50
6 基础设计 52
6.1 地基承载力设计值和基础材料 52
6.2 柱下独立基础计算 52
6.2.1基础顶面以上荷载 52
6.2.2确定基础底面尺寸 53
6.2.3确定基础底面内力 53
6.2.4确定基础高度 54
6.2.5基底配筋计算 56
结 论 58
致 谢 59
参考文献 60

土木工程建筑设计施工图

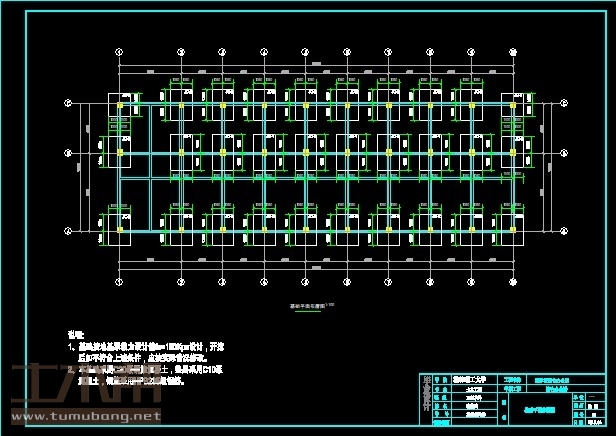

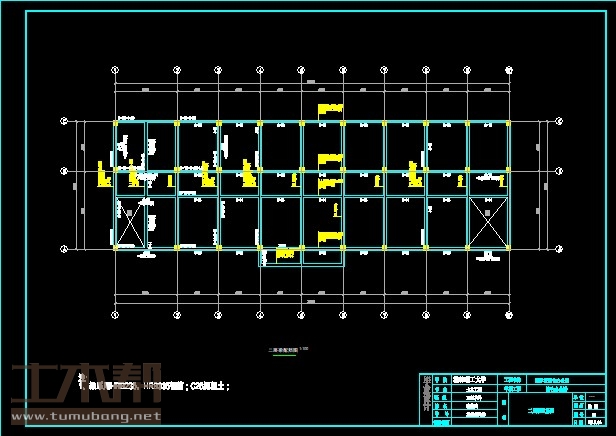

土木工程结构设计施工图

土木工程施工组织设计图
