5层框架结构宿舍楼,土木工程建筑结构毕业设计,长55.4米,宽14.6米,面积4000平方米

土木工程建筑设计说明书

建筑长55.4,宽14.6m.一榀框架层高3.6m,柱距3.6m,3跨,跨度6m,2.4m,6m;
一层:会议室13.8*6*1间、7.2*6*2间,接待室3*6*1间,厨房7.2*6*1间、10.8*6*1间,餐厅10.2*6*1间,储藏室3.6*6*1间,设备室3.6*6*1间,电脑打印室3.6*6*1间;
二层:宿舍3.6*6*23间、6.6*6*2间;
三~五层:宿舍3.6*6*23间、6.6*6*2间;

土木工程结构设计计算书

20300结构设计计算书-目录
1 设计条件 1
1.1建筑设计资料 1
1、自然条件 1
2、抗震设防 1
3、设备条件 1
1.2建筑物功能与特点 1
1.2.1平面设计 1
1.2.2剖面设计 1
1.2.3 立面设计 2
1.2.4 女儿墙设计 2
1.2.5室外台阶 2
1.2.6 门和窗的设计 3
1.2.7 散水设计 3
2 结构方案的选型及布置 3
2.1确定结构体系 3
2.2梁柱截面的确定 3
1、横向框架梁 3
1、主梁尺寸 3
2、框架柱 4
3、现浇板 4
2.3框架平面的布置 4
2.4横向框架的跨度和柱高 4
1、框架的跨度 4
2、框架底层柱的高度 4
3、其余各层柱高 5
3 框架内力计算 5
3.1竖向恒载作用下的横向框架(KJ-4)内力计算 5
3.1.1竖向恒载计算 5
1、屋面框架梁线载标准值 5
2、楼面框架梁线载标准值 6
3、屋面框架节点集中荷载标准值 6
4、楼面框架节点集中荷载标准值 7
5、竖向恒载作用下的结构计算简图 8
3.1.2竖向恒载作用下横向框架(KJ-6)内力计算 8
1、荷载简化 8
2、梁和柱刚度的计算 9
3、用弯矩分配法计算梁、柱端的弯矩 11
4、利用支座弯矩和实际荷载求边跨跨中弯矩 12
5、各层弯矩迭加 13
6、根据弯矩图利用平衡条件及实际荷载求剪力及轴力 14
3.2竖向活载作用下的横向框架(KJ-)内力计算 17
3.2.1活载计算 17
5、 竖向活载作用下的结构计算简图 17
3.2.2竖向荷载作用下横向框架(KJ-4)内力计算 18
1、荷载简化 18
2、计算各梁和柱的分配系数 19
3、用弯矩分配法计算梁、柱端的弯矩 19
4、利用支座弯矩和实际荷载求边跨跨中弯矩 19
5、各层弯矩迭加 20
6、根据弯矩图利用平衡条件及实际荷载求剪力及轴力 21
3.3风荷载作用下的横向框架(KJ-4)内力计算 24
3.3.1风作用计算(假定风从左向右吹) 24
3.3.2风荷载下的横向框架内力计算—D值法 24
2、柱的反弯点高度计算 25
3、柱端弯矩计算 设风从左向右作用 27
4、梁端弯矩计算——根据节点平衡来计算 28
5、风作用下的框架内力图(左向) 29
3.4水平地震作用下的横向框架(KJ-4)内力计算 31
3.4.1地震作用的计算 31
1、产生地震荷载的建筑物总质量Geq的计算 31
2、梁和柱刚度的计算 33
1 中柱侧移刚度D值的计算 34
2、边柱侧移刚度D值的计算 34
3、结构基本自振周期T1的计算 34
4、横向水平地震作用的计算 35
3.4.2地震荷载作用下的横向框架内力计算 36
1、地震剪力的分配 36
2、 柱的反弯点高度计算 36
3、柱端弯矩计算 设地震荷载从左向右作用 38
4、梁端弯矩计算——根据节点平衡来计算 39
5、水平地震作用下的框架内力图(左向) 40
4 梁、柱的内力组合 42
4.1梁的内力组合 42
1、梁的弯矩组合（见表4.1） 42
表5-1框架梁内力组合表 43
4.2柱的内力组合 45
表4.2横向框架柱A柱弯矩和轴力组合表 46
表4.3横向框架A柱柱端组合弯矩设计值的调整 47
表4.4 横向框架A柱剪力组合（kN） 48
5 梁、柱的截面设计 49
5.1梁的配筋计算 49
表5-1 框架梁纵向钢筋计算表 49
1.梁的正截面受弯承载力计算 50
2.梁斜截面受剪承载力计算 51
5.2框架柱截面设计 52
1.剪跨比和轴压比验算 52
表5-3柱的剪跨比和轴压比验算 52
2.柱正截面承载力计算 52
3.柱斜截面受剪承载力计算 54
6 楼梯设计 55
6.2梯段板的计算 55
1、计算简图的确定， 55
2、荷载计算 55
3、内力计算 55
4、配筋计算 56
7 现浇板设计 59
7.1计算简图的确定 59
1、板的类别的确定 59
2、板厚δ的确定 59
7.2荷载计算 59
(1)、作用于房屋上的恒载标准值 59
(2)、荷载设计值 60
7.3板的内力计算 60
1、屋盖计算 60
2、楼盖计算 61
7.4板的配筋计算 62
1、屋盖 63
2、楼盖 63
8 楼面连续梁计算 64
8.1 荷载计算 64
A、恒载标准值 64
8.2 内力及配筋计算 64
8.2.1计算跨度 64
B 中间跨 64
8.2.2连续梁的内力计算 65
8.2.3 配筋计算 65
9 基础设计 66
9.1 基础类型 66
9.2 基础选型 67
9.3 设计资料 67
9.4 A柱独立基础 67
（1）框架柱传来弯矩的轴力、剪力（取底层柱的相应内力剪力）； 67
（2）底层地基梁的轴力和弯矩（剪力忽略）。 68
致 谢 72
参考文献 73

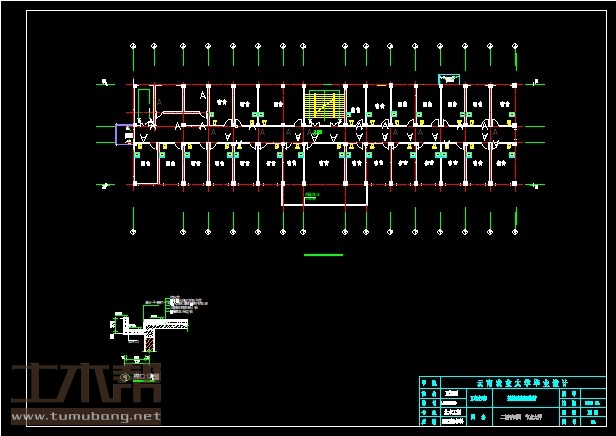

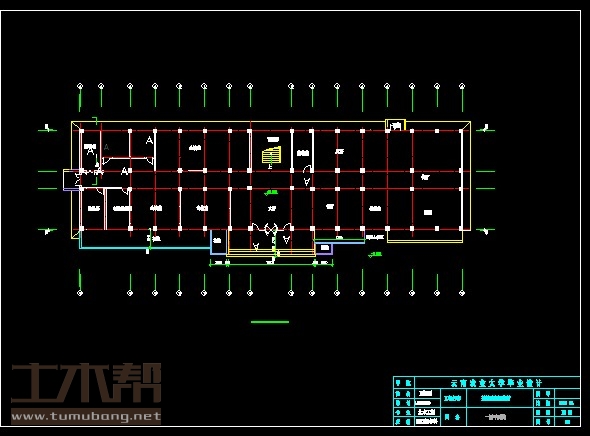

土木工程建筑设计施工图

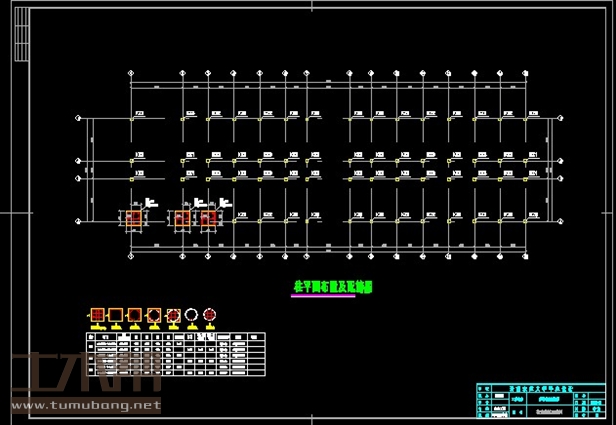

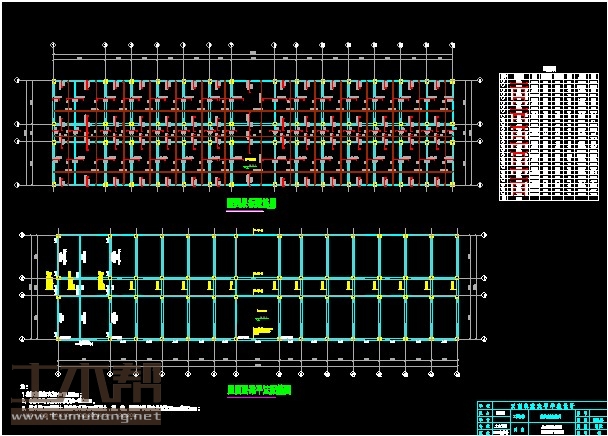

土木工程结构设计施工图

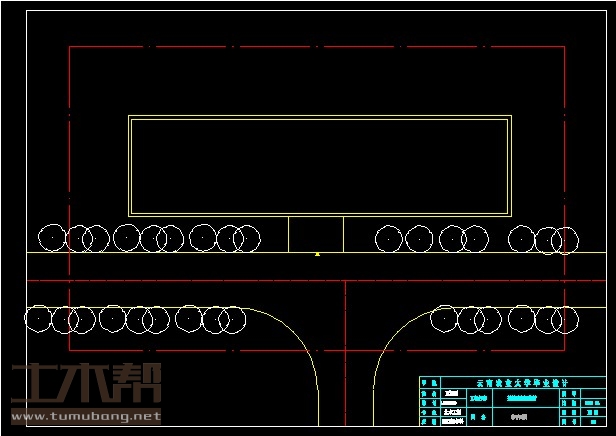

土木工程施工组织设计图
