4层框架结构教学楼,土木工程建筑结构毕业设计,长46米,宽20.8米,面积2100平方米

土木工程建筑设计说明书

建筑长46,宽20.8m.一榀框架层高3.6 m,柱距7.2m,3跨,跨度6m,2.4m,6m;

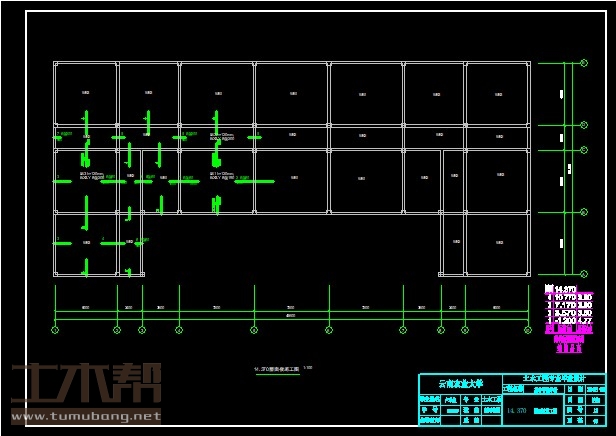

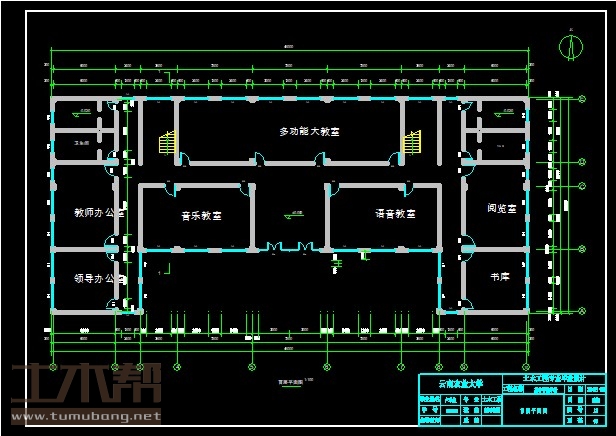

一层:多功能大教室21.6*6*1间,教师办公室6*8.4*1间,领导办公室6*6*1间,书库6*6*1间,阅览室6*8.4*1间,语音教室10.8*6*1间,音乐教室10.8*6*1间;
二~四层:普通教室14.4*6*1间、10.8*6*2间、6*14.4*2间,教师办公室7.2*6*1间;

土木工程结构设计计算书

20297结构设计计算书-目录
1 建筑设计 1
1.1 设计资料及设计条件 1
1.2 建筑设计说明 1
1.2.1平面设计 1
1.2.2交通联系部分的平面设计 2
1.2.3体型、立面设计 3
1.2.4剖面设计 3
1.3 主要建筑材料及结构做法性质 3
2 计算简图及梁柱线刚度确定 4
2.1 梁柱截面尺寸估算 4
2.1.1 框架梁截面尺寸 4
2.1.2 框架柱截面尺寸 4
2.2 确定梁柱计算简图 5
2.3 线刚度计算 5
3 荷载计算 6
3.1 恒载标准值计算 6
3.2 活荷载标准值 8
3.3 竖向荷载下框架受荷总图 8
4 风荷载计算 12
4.1 风荷载标准值计算 12
4.2 风荷载作用下的位移计算 12
4.2.1 侧移刚度D计算 12
4.2.2 风荷载作用下框架侧移计算 13
5 地震荷载计算 14
5.1 抗震设计资料 14
5.2 重力荷载代表值计算 14
5.3 框架柱抗侧移刚度D和结构基本自振周期计算 16
5.3.1 横向D值计算 16
5.3.2 结构基本自振周期计算 16
5.4 多遇水平地震作用计算 17
6 内力计算 18
6.1 恒荷载作用下内力计算 18
6.1.1计算分配系数 18
6.1.2 用弯矩二次分配法来计算恒载作用下的梁端、柱端弯矩 20
6.1.3 计算恒载和活载作用下梁端剪力和柱轴力 21
6.2 活载作用下内力计算 24
6.3 风荷载标准值作用下框架内力计算 28
6.3.1 内力计算 28
6.3.2 风荷载作用下内力图 30
6.4 水平地震作用下框架内力计算 32
6.4.1 内力计算 32
6.4.2 水平地震作用下内力图 33
6.5 重力荷载作用下内力计算 35
6.5.1 重力荷载代表值计算 35
6.5.2 重力荷载作用下内力图 35
7 内力组合 38
7.1梁内力组合 38
7.2柱内力组合 42
8 框架梁截面设计 45
8.1 框架梁正截面受弯承载力计算 45
8.2 框架梁斜截面受剪承载力计算 46
9 框架柱截面设计 47
9.1框架柱正截面受弯承载力计算 47
9.2框架柱斜截面受剪承载力计算 60
10 基础计算 60
10.1 中轴柱基础计算 60
10.1.1 基础尺寸确定 60
10.1.2 抗冲切验算 61
10.1.3 配筋计算 62
10.2 边轴柱基础计算 63
10.2.1 基础尺寸确定 63
10.2.2 抗冲切验算 63
10.2.3 配筋计算 64
11 楼梯计算 64
11.1楼梯板计算 64
11.2平台板计算 65
11.3平台梁计算 66
致谢 68
参考文献 69

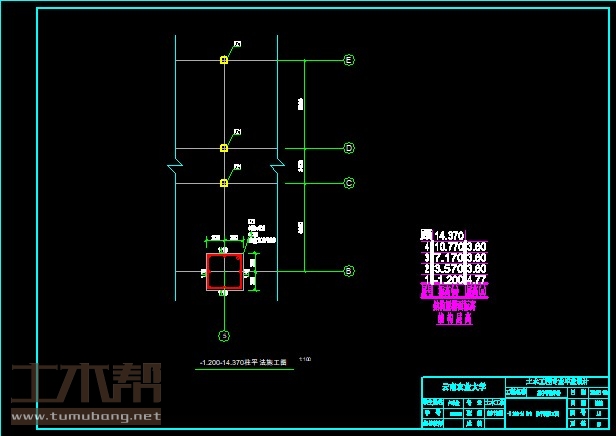

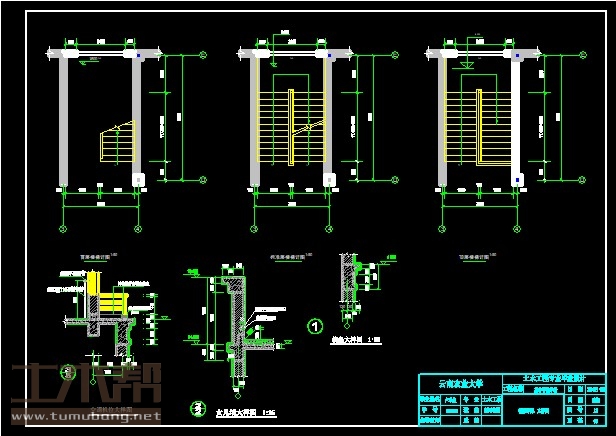

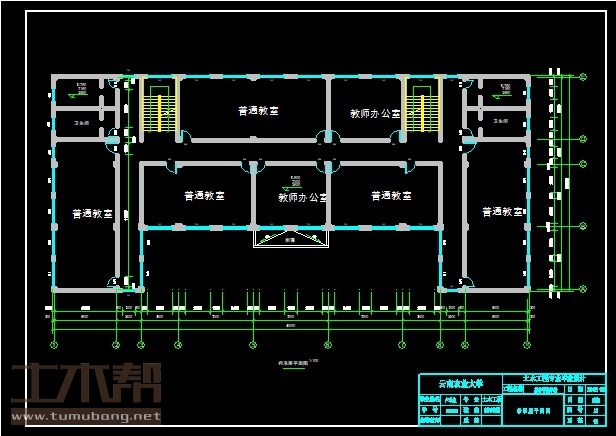

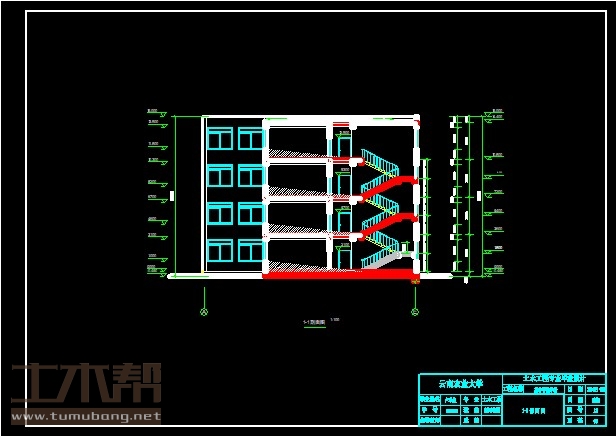

土木工程建筑设计施工图

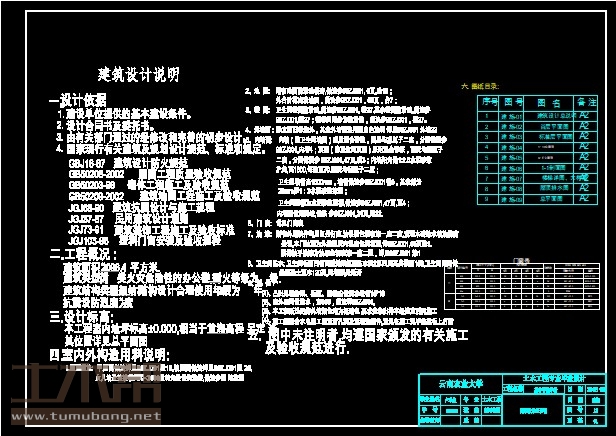

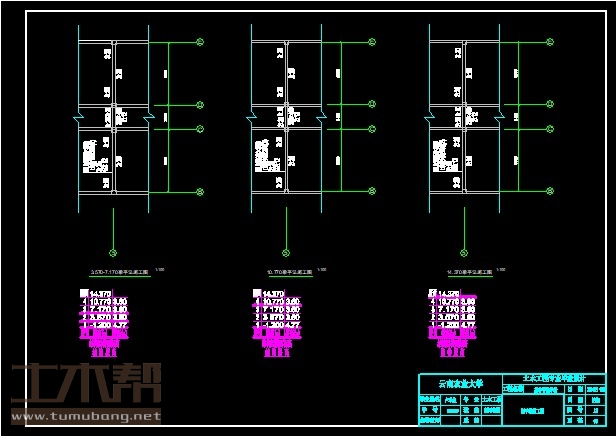

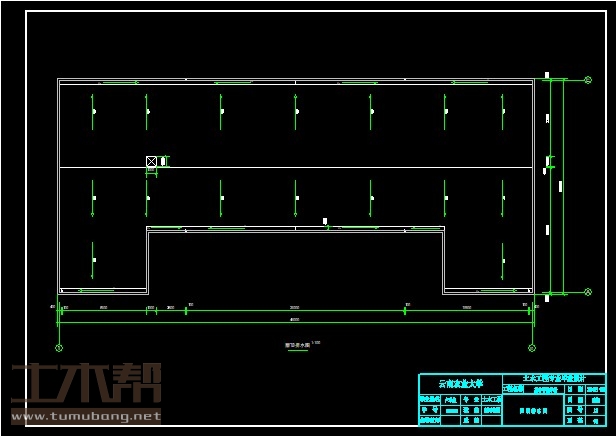

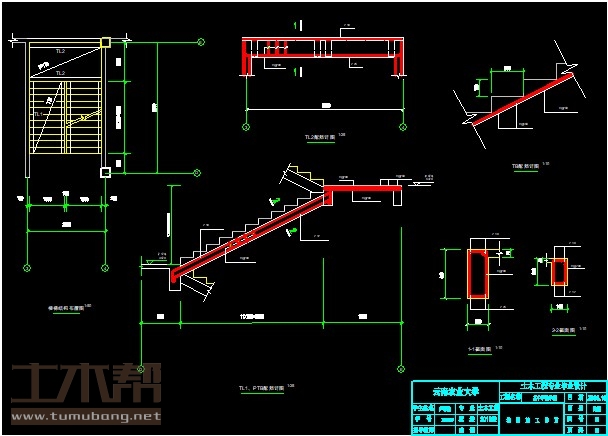

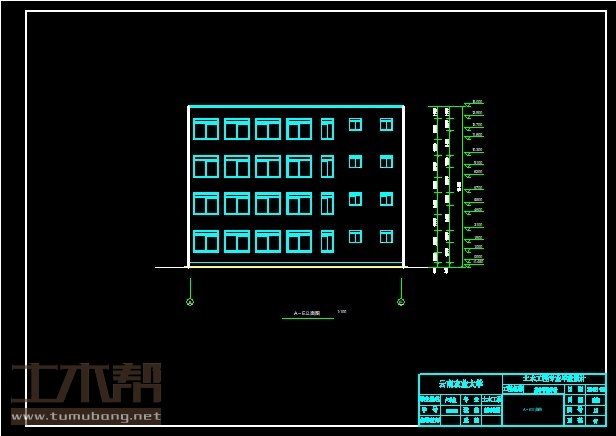

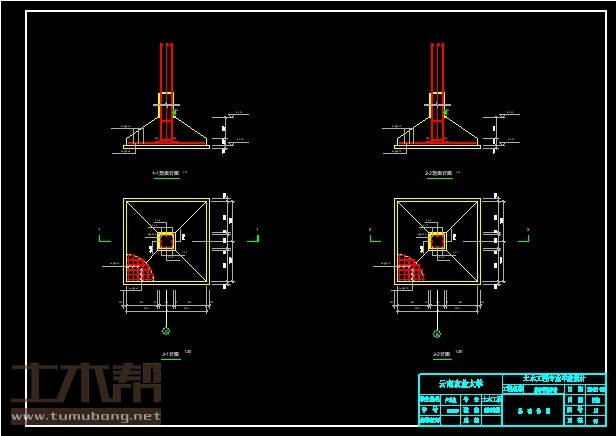

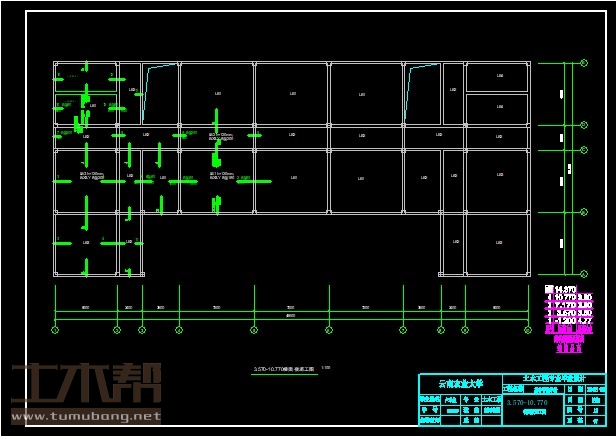

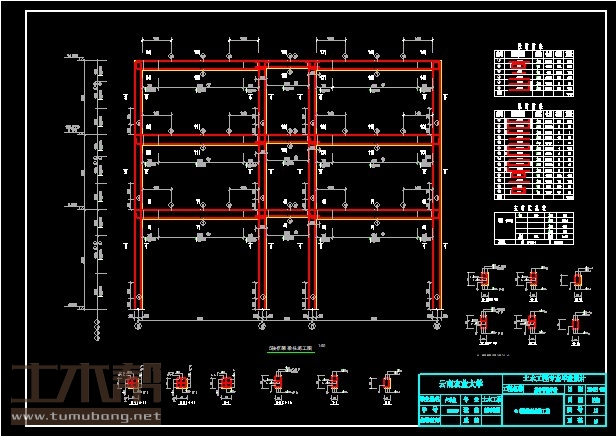

土木工程结构设计施工图

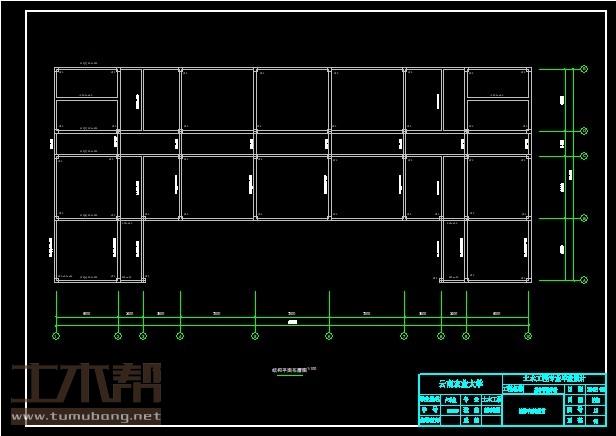

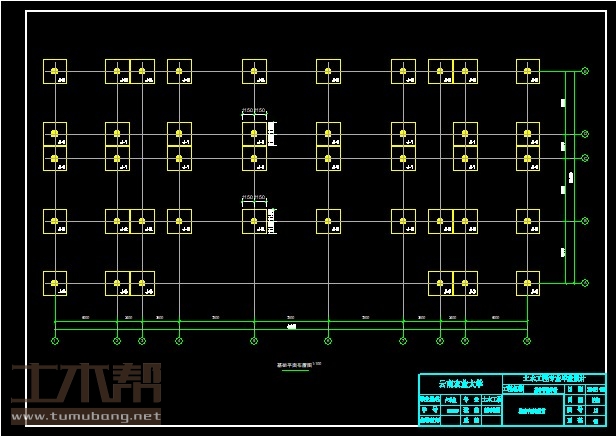

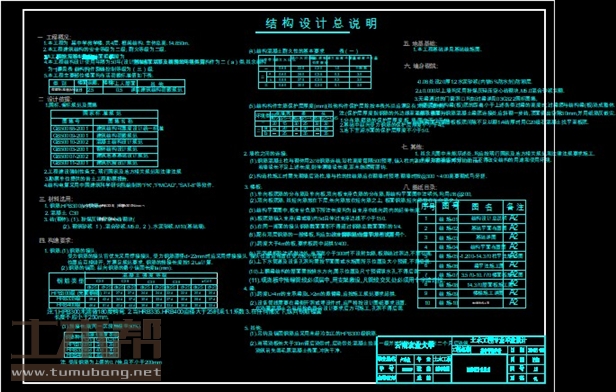

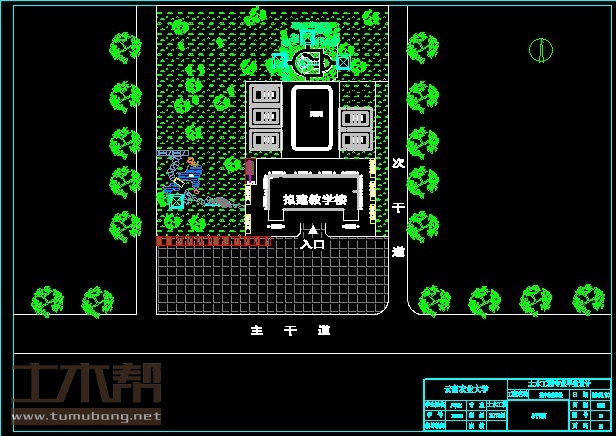

土木工程施工组织设计图
