4层框架结构教学楼,土木工程建筑结构毕业设计,长68.5米,宽16.4米,面积2400平方米

土木工程建筑设计说明书

建筑长68.5,宽16.4m.一榀框架层高3.9 m,柱距5m,3跨,跨度7m,2.4m,7m;
一层:普通教室10*7*4间,教师办公室5*7*1间,传达值班室5*3.5*1间,体育器材室3.5*7*1间,行政办公室5*6*1间,社团办公室5*6*1间, 多功能大教室7.5*12*1间;
二层:普通教室10*7*4间,办公室5*7*1间,放映室5*7*1间,师生阅览室7.5*12*1间,书库5*12*1间;
三层:普通教室10*7*4间、7.5*12*2间,乐库室5*7*1间,语音教师准备室5*7*1间,语音教室5*7*1间;
四层:普通教室10*7*4间,办公室5*7*1间,实验准备室5*7*1间,实验室5*7*1间;

土木工程结构设计计算书

20296结构设计计算书-目录
引言 1
1 建筑设计 1
1.1 工程概况 1
1.2建筑设计 1
1.2.1设计依据 1
1.2.2 平面设计 1
1.2.3剖面设计 1
1.2.4交通联系 1
1.2.5 建筑立面设计 2
1.2.6外墙及隔墙材料选择及厚度的确定 2
1.2.7 各房间楼面、墙面、天棚、窗台板的做法 2
1.2.8 室外台阶、散水做法 2
2 结构选型 3
2.1结构类型 3
2.2结构体系 4
3 结构设计说明 6
3.1 结构布置 6
3.1.1 基本原则 6
3.1.2结构布置的内容 6
3.1.3基本方法 7
3.2设计依据 8
3.3结构构件估算及计算简图 8
3.3.1梁板截面尺寸估算 8
3.3.2柱截面尺寸估算 8
4 荷载计算 10
4.1屋面及楼面的永久荷载标准值 10
4.2屋面及楼面可变荷载标准值 11
4.3梁柱墙窗门重力荷载计算 11
4.4重力荷载代表值计算 12
5 框架结构设计 14
5.1横向框架侧移刚度计算 14
5.2横向水平荷载作用下框架结构的内力和侧移计算 16
5.2.1横向水平地震作用下框架结构的内力和侧移计算 16
5.2.2横向水平风荷载作用下框架结构内力和侧移计算 21
5.3 竖向荷载作用下框架结构的内力计算 25
5.3.1计算单元 25
5.3.2荷载计算 26
5.3.3内力计算 28
5.4 横向框架内力组合 33
5.4.1结构抗震等级 33
5.4.2.框架梁内力组合 33
5.4.3.框架柱内力组合 36
5.5 框架截面设计 39
5.5.1框架梁截面设计 39
5.5.2框架柱截面设计 42
5.5.3框架柱节点核芯区截面抗震验算 45

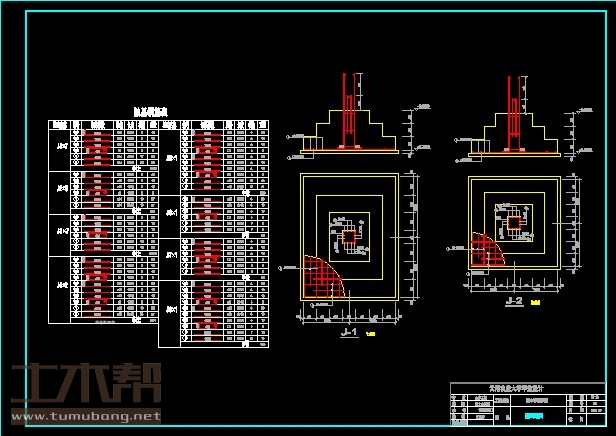

6 基础设计 46
6.1 B柱柱下独立基础设计 46
6.2 A柱柱下独立基础设计 50

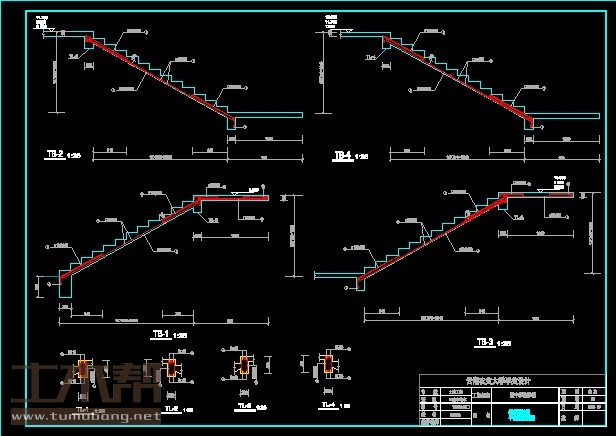

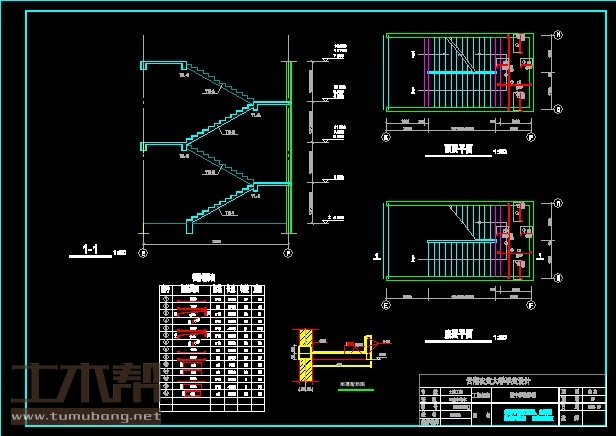

7 楼梯设计 53
7.1楼梯板计算 53
7.2 平台板计算 54
7.3平台梁计算 54
8 讨论 56
9 结论 57
参考文献 58
致谢 59

土木工程建筑设计施工图

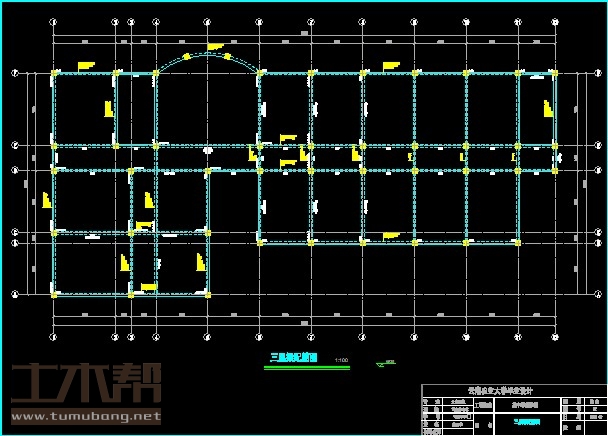

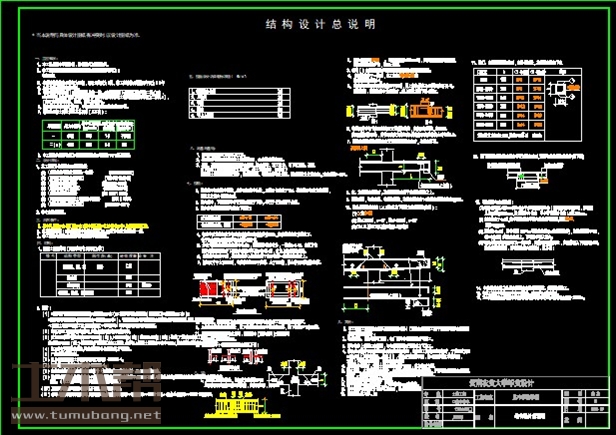

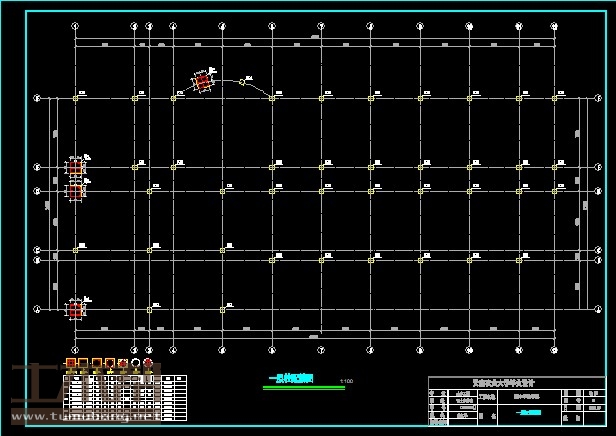

土木工程结构设计施工图

土木工程施工组织设计图
