4层框架结构教学楼,土木工程建筑结构毕业设计,长65.1米,宽17.1米,面积2500平方米

  • 资料编号:20295

  • 上传时间:2020-12-19 15:39:28

  • 房屋纵长:65.1米

  • 房屋横宽:17.1米

  • 建筑层数:4层

  • 建筑面积:2500平米

  • 结构体系:框架结构

  • 建筑类型:教学楼

  • 内容构成:建筑设计,结构设计

  • 任务书:

    • 完整度:

    • 编辑度:

    • 质量度:

    资料价格:0.00土木币

    浏览量:538

    收藏量:0

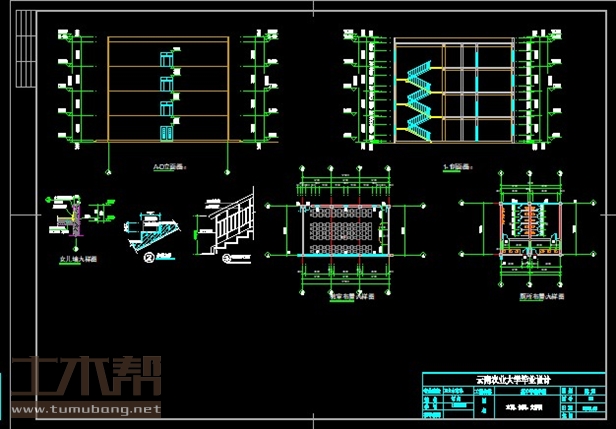

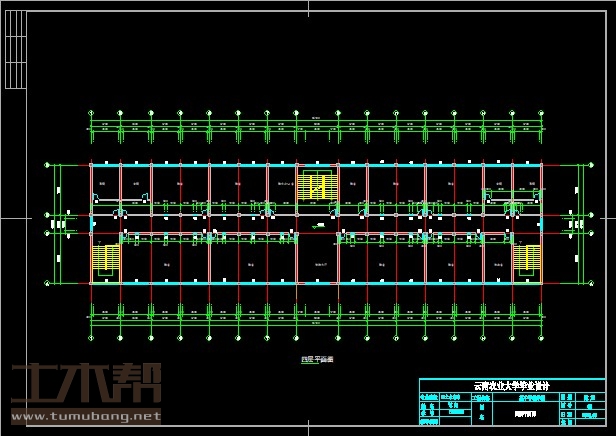

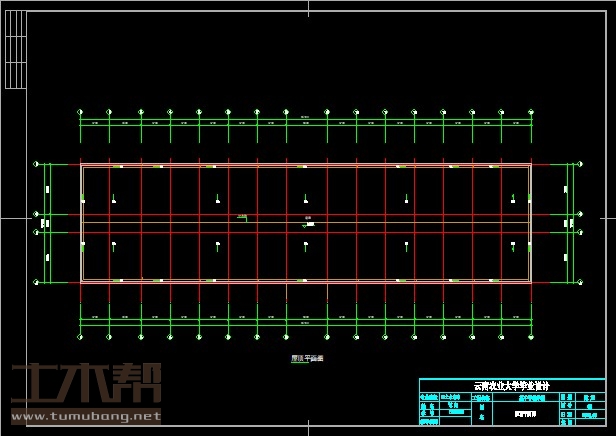

    土木工程建筑设计说明书

    建筑长65.1,宽17.1m.一榀框架层高3.6 m,柱距4.2m,3跨,跨度7.2m,2.7m,7.2m;
    一层:教室8.4*7.2*6间,科技活动室4.2*7.2*1间,语言教室12.6*7.2*1间,传达值班室4.2*7.2*1间,复印室4.2*7.2*1间,书库4.2*7.2*1间,阅览室8.4*7.2*1间,多功能教室12.9*7.2*1间;

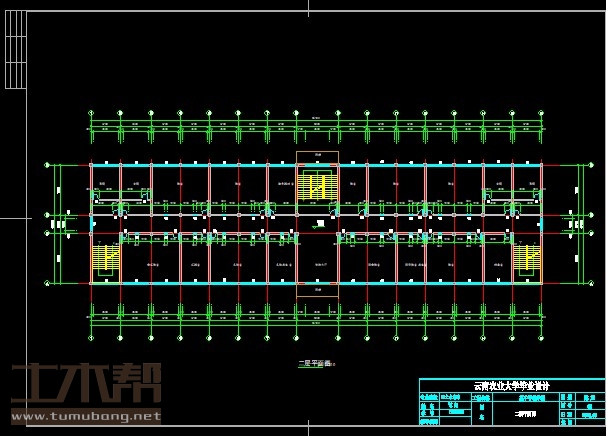

    二层:教室8.4*7.2*6间、4.2*7.2*1间,语言教室12.6*7.2*1间,音乐教室12.6*7.2*1间,实验室12.6*7.2*1间,体育器材室4.2*7.2*1间,档案室4.2*7.2*1间,语音教室准备室4.2*7.2*1间,实验准备室4.2*7.2*1间,乐器室4.2*7.2*1间;
    三层:教室8.4*7.2*6间、12.6*7.2*1间、4.2*7.2*1间,校长办公室4.2*7.2*1间,休息室4.2*7.2*1间,广播室4.2*7.2*1间;
    四层:教室8.4*7.2*5间、12.6*7.2*3间、4.2*7.2*1间,教务办公室4.2*7.2*1间,休息室4.2*7.2*1间;

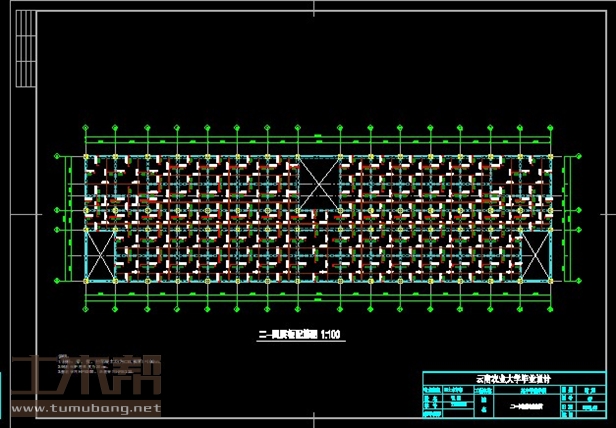

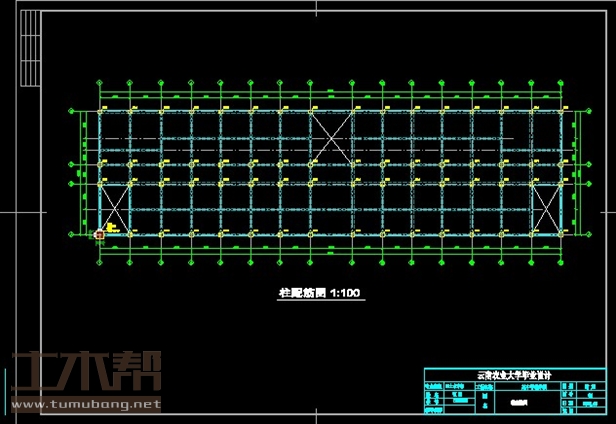

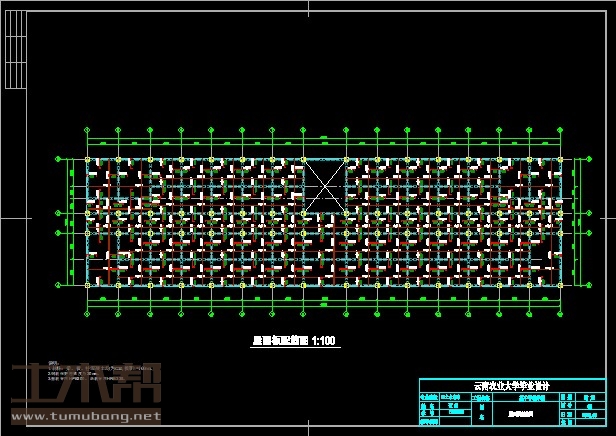

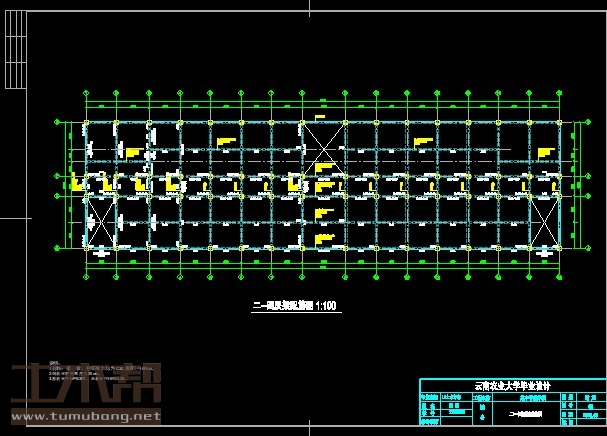

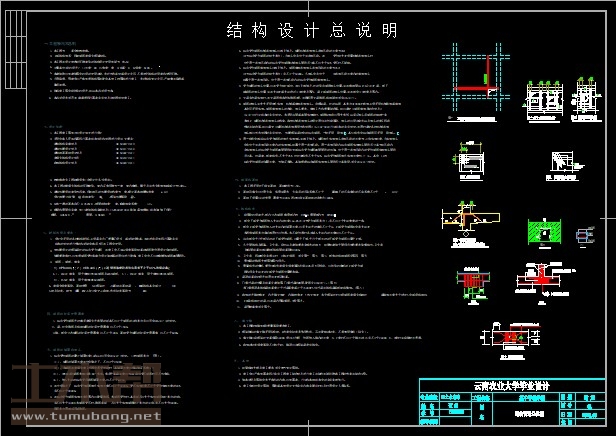

    土木工程结构设计计算书

    20295结构设计计算书-目录
    引言 1
    1 建筑设计 1
    1.1设计资料 1
    1.2平面设计 1
    1.3立面设计 1
    1.4剖面设计 2
    1.5规划设计 2
    2 结构布置 3
    2.1 结构总体布置 3
    2.2 结构设计原则 3
    2.3 构件截面尺寸的初估 5
    3 框架计算简图 6
    3.1 计算单元的选取 6
    3.2 计算简图 6
    4 荷载计算 7
    4.1 屋面及楼面的永久荷载标准值 7
    4.2 屋面及楼面可变荷载标准值 8
    4.3 梁、柱、墙、窗、门重力荷载计算 8
    4.4 计算重力荷载代表值 9
    5 横向框架侧移刚度计算 10
    5.1 计算梁、柱的线刚度 10
    5.2 计算柱的侧移刚度 10
    6 横向地震荷载作用下框架结构的内力和侧移计算 11
    7 竖向荷载作用下横向框架结构的内力计算 17
    7.1 计算单元 17
    7.2 荷载计算 17
    7.3 内力计算 21
    8 框架内力组合 29
    8.1 结构抗震等级 29
    8.2 框架梁内力组合 29
    8.3 框架柱内力组合 31
    9 截面设计 32
    9.1 框架梁设计 32
    9.2 框架柱设计 34

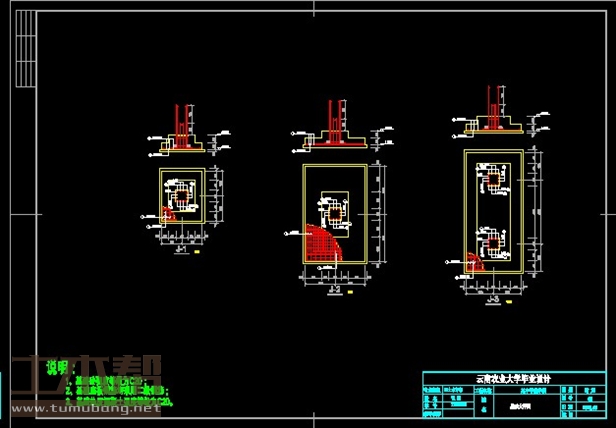

    10 基础配筋设计 39
    10.1 地基承载力设计值和基础材料 39
    10.2 边柱独立基础计算 39
    11. 楼梯设计 43
    11.1 梯段板的计算 44
    11.2 平台板计算 44
    11.3 平台梁计算 45
    12 讨论 47
    13 结论 48
    参考文献 49
    致谢 50
    附录 51
