5层框架结构办公楼,土木工程建筑结构毕业设计,长46.2米,宽16.5米,面积3800平方米

土木工程建筑设计说明书

建筑长46.2m,宽16.5m.一榀框架层高4.2m,柱距3.45m,3跨,6.9m,2.7m,6.9m;
一层:男厕3.9m*6.9m*1间,女厕3.9m*6.9m*1间,储藏室3.6m*6.9m*1间;
二层:男厕3.9m*6.9m*1间,女厕3.9m*6.9m*1间,开水间+清扫间及公务人员4.05m*6.9m*1间;
三~四层:男厕3.9m*6.9m*1间,女厕3.9m*6.9m*1间,办公室6.9m*6.9m*3间/3.45m*6.9m*6间,接待室7.35m*6.9m*1间,休息室3.45m*6.9m*1间,档案室3.45m*6.9m*1间,仓库3.6m*6.9m*1间,开水间+清扫间及公务人员4.05m*6.9m*1间,会议室10.95m*6.9m*1间;
五层:男厕3.9m*6.9m*1间,女厕3.9m*6.9m*1间,书库38.55m*6.9m*1间,阅览室20.7m*6.9m*1间,开水间+清扫间及公务人员4.05m*6.9m*1间,会议室10.95m*6.9m*1间;

土木工程结构设计计算书

20287结构设计计算书-目录
摘 要 I
ABSTRACT II
1.建筑设计 1
1.1工程概况 1
1.2设计依据 1
1.3设计布局 2
1.3.1平面设计 2
1.3.2立面与造型设计 2
1.3.3 剖面设计 2
2.结构设计 3
2.1 工程概况 3
2.1.1屋面做法： 3
2.1.2楼面做法： 3
2.1.3材料 3
2.2梁柱面、梁跨度及柱高的确定 3
2.2.1初估截面尺寸 3
2.2.2尺寸根据柱的轴压比限值 4
2.2.3计算跨度 4
2.2.4柱高度 4
2.4载荷计算 5
2.4.1屋面均布恒载 5
2.4.2楼面均布恒载 5
2.4.3屋面均布活载 6
2.4.4楼面均布活荷载 6
2.4.5梁柱自重 6
2.4.6墙体自重 6
2.5载荷分层总汇 7
2.6水平地震力作用下框架的侧移验算 8
2.6.1横梁线刚度 8
2.6.2横向框架柱的侧移刚度D值 8
2.6.3横向框架自振周期 9
2.6.4横向地震作用计算 10
2.6.5横向框架抗震变动验算 11
2.7水平地震作用下横向框架得内力分析 11
2.8风荷载作用下框架的内力计算 14
2.8.1 柱所分配的剪力： 14
2.8.2计算柱端弯矩 15
2.8.3算梁端弯矩 15
2.8.4计算梁端剪力 15
2.9竖向荷载作用下横梁框架的内力分析 17
2.9.1荷载计算 17
2.9.2用弯矩分配法计算框架弯矩 20
2.9.3梁端剪力及柱轴力计算 25
2.9.4侧移验算 26
2.10内力组合 26
2.10.1梁内力组合 26
2.10.2柱内力组合 29
2.11截面设计 32
2.11.1承载力抗力调整系数 32
2.11.2横向框架梁截面设计 32
2.11.3柱截面设计 37
2.11.4节点设计 43
2.12基础设计 43
2.12.1地基承载力设计值和基础材料 43
2.12.2边柱下基础设计 44
3.PKPM电算设计 46
参考文献 71
致 谢 72

土木工程建筑设计施工图

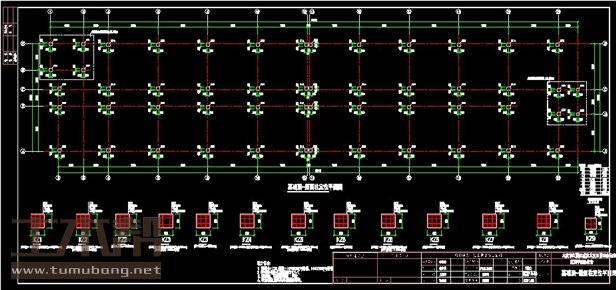

土木工程结构设计施工图

土木工程施工组织设计图
