5层框架结构办公楼,土木工程建筑结构毕业设计,长45米,宽17.6米,面积4000平方米

土木工程建筑设计说明书

建筑长45m,宽17.6m.一榀框架层高3.6m,柱距5m,3跨,跨度7.0m,3.6m,7.0m;
一层:办公室5m*7m*10间,接待室5m*7m*1间,值班室5m*7m*1间,女卫+男卫+开水间5m*7m*2间;
二层:设计室15m*17.6m*1间,晒图室20m*7m*1间,资料室10m*7m*1间,档案室10m*7m*1间,女卫+男卫+开水间5m*7m*2间;
三~四层:办公室5m*7m*14间,女卫+男卫+开水间5m*7m*2间;
五层:会议室10m*17.6m*1间,办公室5m*7m*10间,女卫+男卫+开水间5m*7m*2间;

土木工程结构设计计算书

20281结构设计计算书-目录
1 工程资料 1
2 结构布置 1
2.1 结构总体布置 2
2.2 结构设计原则 2
2.3 构件截面尺寸的初估 3
3 框架计算简图 5
3.1 计算单元的选取 5
3.2 计算简图 5
4 荷载计算 6
4.1 屋面及楼面的永久荷载标准值 6
4.2 屋面及楼面可变荷载标准值 7
4.3 梁、柱、墙、窗、门重力荷载计算 7
4.4 计算重力荷载代表值 7
5 横向框架侧移刚度计算 9
5.1 计算梁、柱的线刚度 9
5.2 计算柱的侧移刚度 9
6 横向水平荷载作用下框架结构的内力和侧移计算 10
6.1 横向水平地震作用下的框架结构的内力计算和侧移计算 10
6.2 横向风荷载作用下框架结构内力和侧移计算 16
7 竖向荷载作用下横向框架结构的内力计算 20
7.1 计算单元 20
7.2 荷载计算 21
7.3 内力计算 24
8 框架内力组合 33
8.1 结构抗震等级 33
8.2 框架梁内力组合 33
8.3 框架柱内力组合 35
9 截面设计 36
9.1 框架梁设计 36
9.2 框架柱设计 38
10 基础配筋设计 43
10.1 地基承载力设计值和基础材料 43
10.2 边柱独立基础计算 44
10.3 中柱独立基础计算 49
致 谢 51
参考文献 52
附 录 53

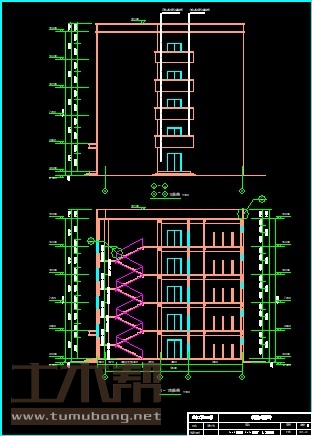

土木工程建筑设计施工图

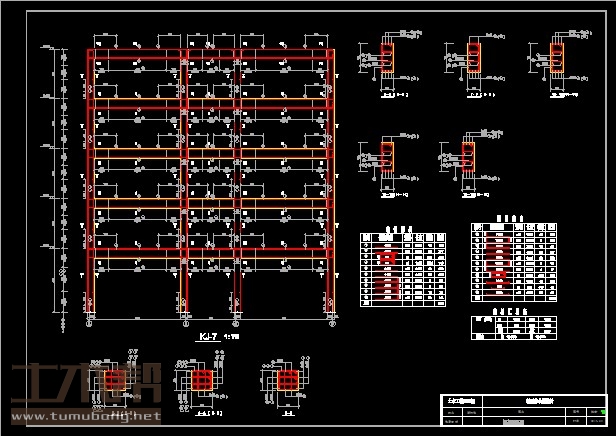

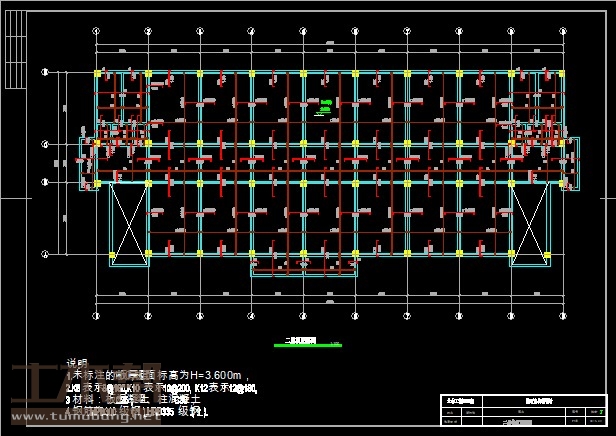

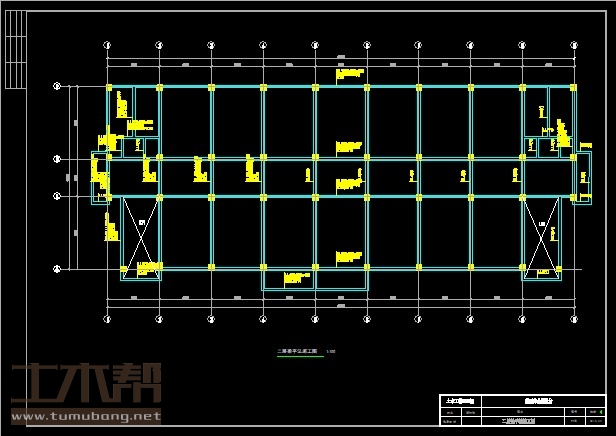

土木工程结构设计施工图

土木工程施工组织设计图
