6层不限宿舍楼,土木工程建筑结构毕业设计,长68.6米,宽33米,面积5800平方米

土木工程建筑设计说明书

建筑长68.6m,宽33m.一榀框架层高4.2m,柱距3.9m,3跨,7.2m,2.4m,7.2m;

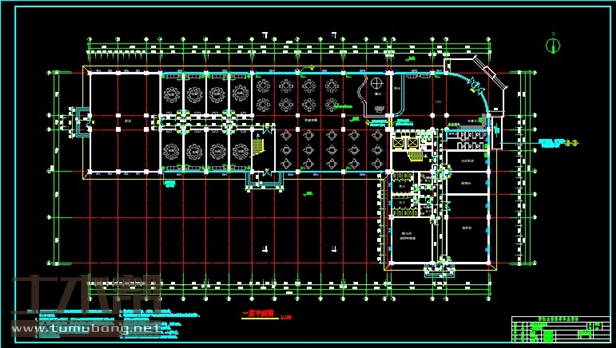

一层:厨房12m*16.8m*1间,包厢3.9m*7.2m*8间,咖啡厅3.6m*7.2m*1间,电话机房3.6m*7.2m*1间,储物间3.9m*7.2m*1间,洗衣房11.7m*7.2m*1间,男卫7m*3.9m*1间,女卫7m*3.9m*1间,消防控制室7m*7.8m*1间;

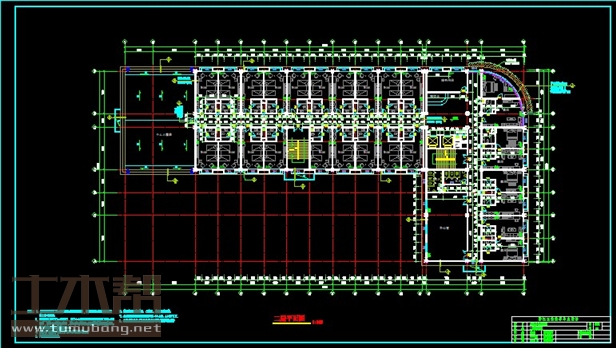

二层:标间3.9m*7.2m*17间/3.6m*7.2m*2间,服务用房7m*3.6m*1间,房间7.2m*4.7m*1间,套房7.2m*4.9m*1间/7.2m*3.6m*2间/7.2m*3.9m*4间,男卫2.9m*3.9m*1间,女卫4.1m*3.9m*1间,办公室7m*11.7m*1间;

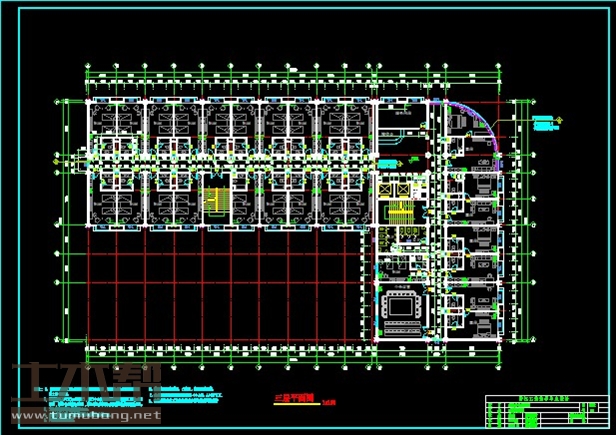

三层:标间3.9m*7.2m*17间/3.6m*7.2m*2间/7m*3.9m*1间,服务用房7m*3.6m*1间,房间7.2m*4.7m*1间,套房7.2m*4.9m*1间/7.2m*3.6m*2间/7.2m*3.9m*4间,男卫2.9m*3.9m*1间,女卫4.1m*3.9m*1间,小会议室7m*7.8m*1间;
四层:标间3.9m*7.2m*9间/3.6m*7.2m*2间/7m*3.9m*1间,服务用房7m*3.6m*1间,小会议室7.2m*9.6m*1间/7.2m*7.2m*1间/7.2m*7.8m*2间/7m*7.8m*1间,男卫2.9m*3.9m*1间,女卫4.1m*3.9m*1间;

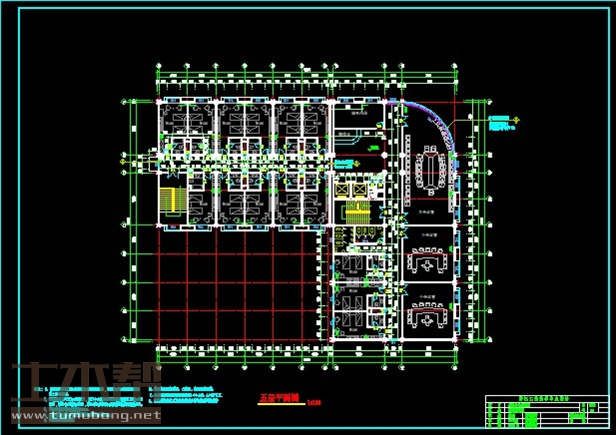

五层:标间3.9m*7.2m*9间/3.6m*7.2m*2间/7m*3.9m*3间,服务用房7m*3.6m*1间,大会议室7.2m*16.8m*1间,小会议室7.2m*7.8m*2间,男卫2.9m*3.9m*1间,女卫4.1m*3.9m*1间;
六层:机房7m*3.7m*1间;

土木工程结构设计计算书

20279结构设计计算书-目录
摘 要 I
Abstract II
1 前言 4
2 建筑设计说明部分 4
2.1工程概况 4
2.2建筑物功能与特点 5
2.3设计资料 5
3 工程总体概述 7
3.1柱网布置 7
3.2框架结构承重方案的选择 8
4.梁、柱截面尺寸的初步确定 8
4.2柱截面尺寸估算 8
4.3计算过程 9
5 框架侧移刚度的计算 10
5.1横梁线刚度 ib的计算 10
5.2柱线刚度ic的计算 10
5.3各层横向侧移刚度计算(D 值法) 10
6重力荷载代表值的计算 12
6.1楼屋面做法 12
6.1.1 楼面做法 12
6.1.2 屋面做法 12
6.2 屋面及楼面可变荷载标准值 13
6.3 墙、门、窗重力荷载计算 13
6.4 梁、柱计算 13
6.4.1 梁柱平面布置 13
6.4.2 梁、柱重力荷载计算 14
6.5、各质点重力荷载代表值计算 16
7 横向水平荷载作用下框架结构的内力和侧移计算 21
7.1 横向自振周期的计算 21
7.2 水平地震作用及楼层地震剪力的计算 22
7.3 多遇水平地震作用下的位移验算 23
7.4 水平地震作用下框架内力计算 24
8 竖向荷载作用下框架结构的内力计算 28
8.1 计算单元确定 28
8.2 荷载计算 29
8.2.1 恒载作用 29
8.2.2 活载作用 31
8.3 内力计算 32
9 横向框架内力组合 43
9.1结构抗震等级 43
9.2框架梁柱内力组合 43
10 截面设计 49
10.1框架梁设计 49
10.1.1 梁正截面受弯承载力计算 49
10.1.2 梁斜截面受剪承载力计算 50
10.2 框架柱设计 51
10.2.1 柱截面尺寸验算 51
10.2.2 柱正截面承载力计算 51
10.2.3 柱斜截面受剪承载力计算 53
11楼梯设计 55
11.1 设计资料 55
11.2 楼梯板设计 55
11.3 平台板计算 57
11.4 平台梁设计 58
12 基础设计 60
12.1 工程概况 60
11.2 独立基础设计 60
12.2.1 选型 60
12.2.2 地基承载力验算 61
12.2.3 基础抗冲切验算 61
12.2.4 配筋计算 62
12.3 联合基础设计 64
12.3.1选型 64
12.3.2地基承载力验算 65
12.3.3抗冲切验算及配筋 65
12.3.4配筋计算 67
13.板的设计 69
13.1.设计资料 69
13.2各双向板内力及变形分析计算 70
13.3各板区配筋计算 72
参考文献 75
致 谢 76

土木工程建筑设计施工图

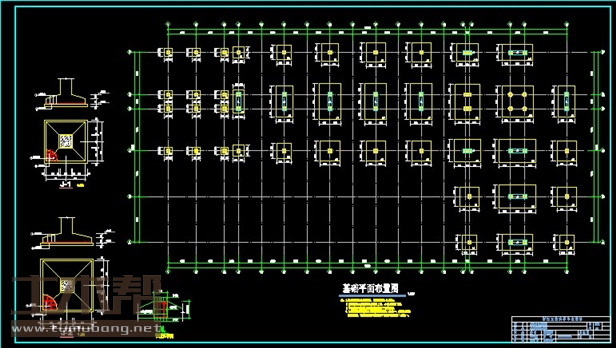

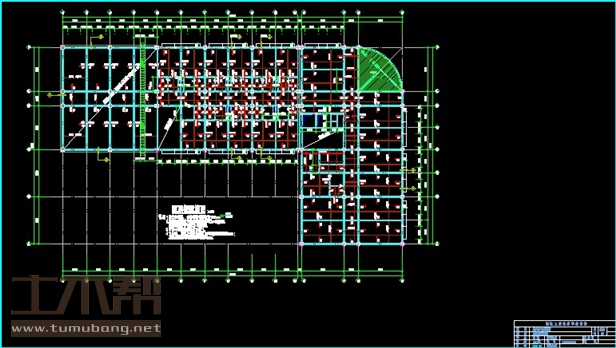

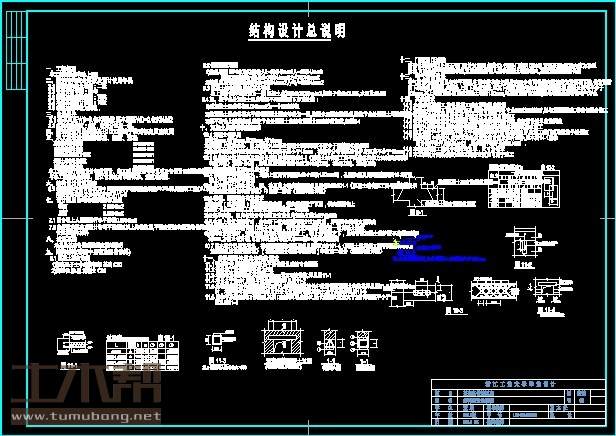

土木工程结构设计施工图

土木工程施工组织设计图
