5层框架结构教学楼,土木工程建筑结构毕业设计,长61米,宽17米,面积4300平方米

土木工程建筑设计说明书

建筑长61m,宽17m.一榀框架层高3.9m,柱距4.5m,3跨,跨度7m,3m,7m;

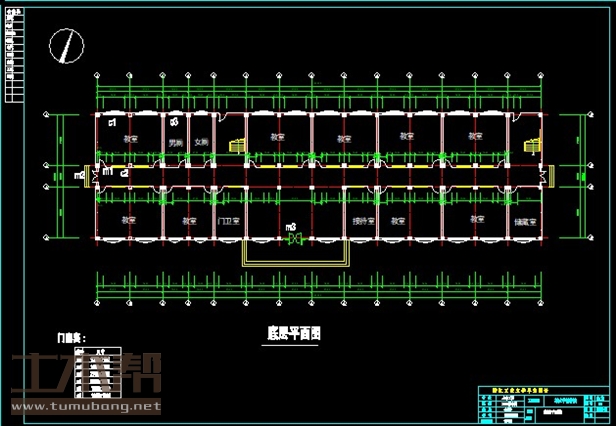

一层:教室9m*7m*8间,教室7m*7m*1间,门卫室4m*7m*1间,接待室4m*7m*1间,储物室4m*7m*1间,男厕3.5m*7m*1间,女厕3.5m*7m*1间;

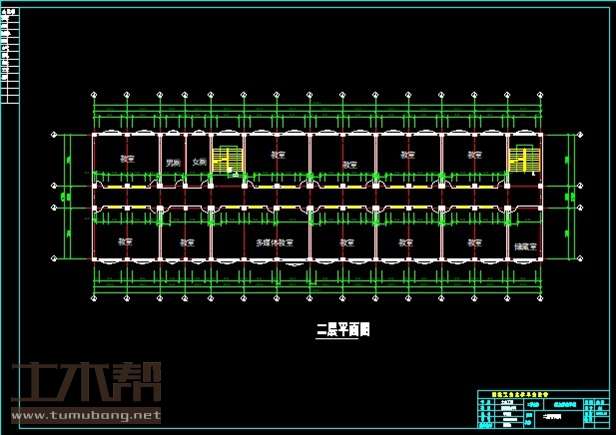

二层:教室9m*7m*9间,教室7m*7m*1间,多媒体教室13.5m*7m*1间,储物室4m*7m*1间,男厕3.5m*7m*1间,女厕3.5m*7m*1间;

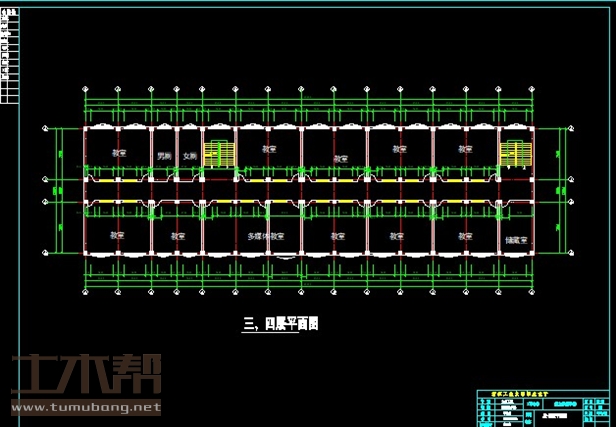

三~四层:教室9m*7m*9间,教室7m*7m*1间,多媒体教室13.5m*7m*1间,储物室4m*7m*1间,男厕3.5m*7m*1间,女厕3.5m*7m*1间;

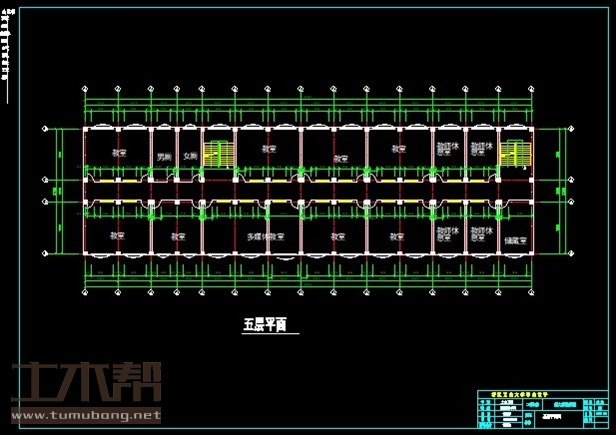

五层:教室9m*7m*7间,教室7m*7m*1间,多媒体教室13.5m*7m*1间,教师休息室4.5m*7m*1间,储物室4.5m*7m*4间,男厕3.5m*7m*1间,女厕3.5m*7m*1间;

土木工程结构设计计算书

20277结构设计计算书-目录
摘 要 I
Abstract II
1.建筑设计概况 1
1.1设计资料 1
1.2建筑平面、立面设计 2

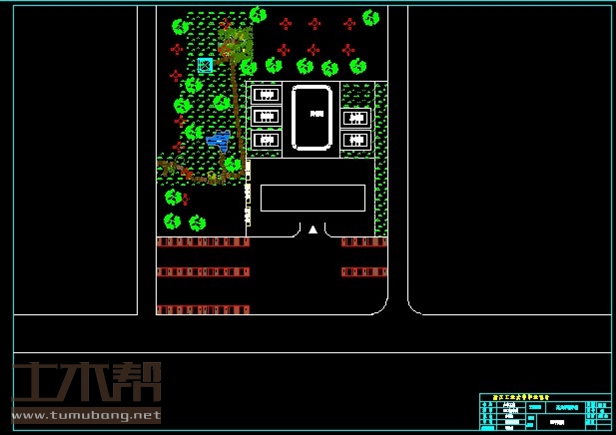

1.3规划设计 2
1.4消防设计 3
2.结构选型 4
2.1结构类型 4
2.1.1砌体结构 4
2.1.2钢筋混凝土结构 5
2.1.3钢结构 5
2.2 结构体系 6
3. 结构布置 7
3.1结构平面布置原则 7
3.2 结构总体布置 8
3.3 截面尺寸估算 9
3.3.1 柱截面初估 9
3.3.2主梁截面尺寸初估 9
3.3.3连系梁（次梁）截面尺寸初估： 10
3.3.4板厚估算 10
4.横向平面框架的内力计算 10
4.1框架梁、柱几何参数计算 10
4.1.1构件尺寸确定如下 10
4.1.2梁柱截面惯性矩计算如下 10
4.2 静荷载作用下框架内力计算 11
4.2.1框架静荷载导算 11
4.2.2静荷载作用下框架内力计算及内力图绘制 14
4.3活荷载作用下框架内力计算 18
4.3.1框架活荷载导算 18
4.3.2活荷载作用下框架内力计算及内力图绘制 18
4.4风荷载作用下框架内力计算 22
4.4.1框架风荷载导算 22
4.4.2风荷载作用下框架内力计算（D值法）及内力图绘制 23
4.4.3风荷载作用下的侧移验算 25
4.5地震作用下框架内力计算 26
4.5.1 重力荷载代表值计算 26
4.5.2横梁的线刚度 29
4.5.3横向框架矿柱的线刚度及侧移刚度D值 29
4.5.4横向框架自震周期 30
4.5.5横向地震作用计算 31
4.5.6横向框架抗震变形验算 32
4.5.7 水平地震作用下，横向框架的内力分析 32
5. 横向框架的内力组合 36
5.1框架梁内力组合 36
5.2 框架柱内力组合 41
6 框架梁柱配筋 46
6.1承载力抗力调整系数 46
6.2横向框架梁截面设计 46
6.2.1 梁的正截面强度计算 47
6.2.2梁的斜截面强度计算 50
6.3 柱截面设计 53
7.楼板的计算 59
7.1荷载计算 59
7.2 板的配筋计算 59

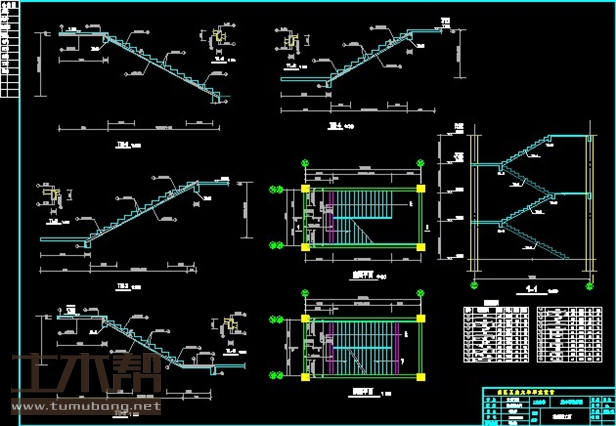

8 楼梯设计 61
8.1楼梯板计算 61
8.2平台板计算 62
8.3平台梁计算 63

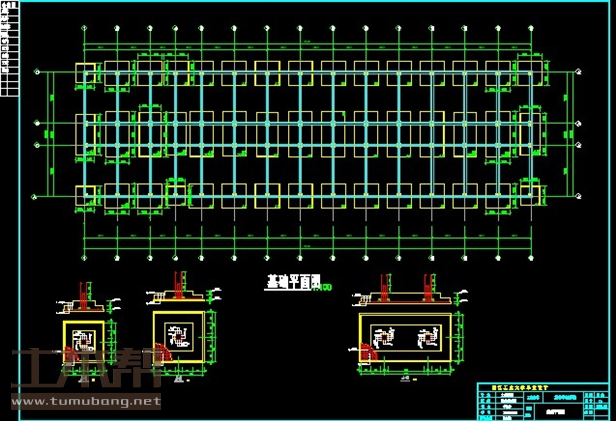

9.地基基础设计 64
10.PKPM电算设计 69
参考文献 97
致 谢 98

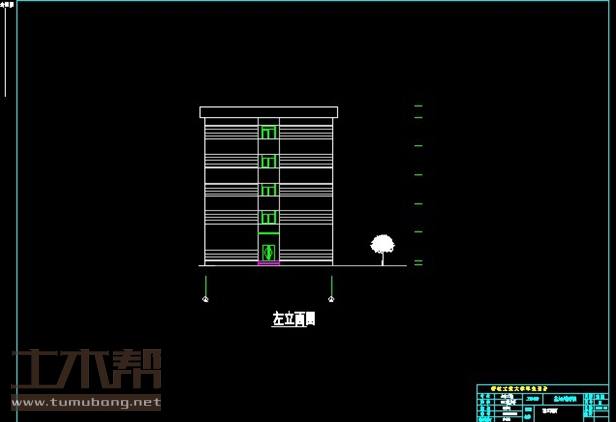

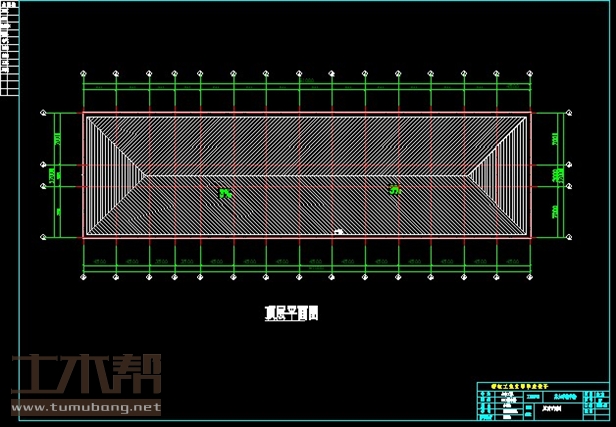

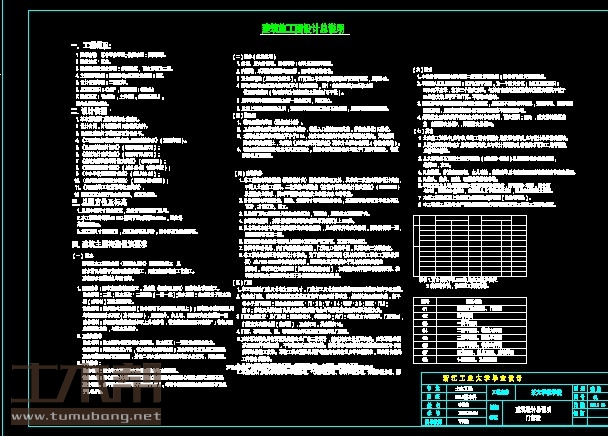

土木工程建筑设计施工图

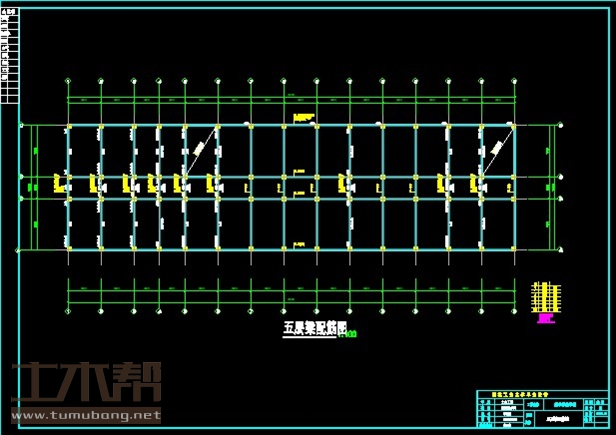

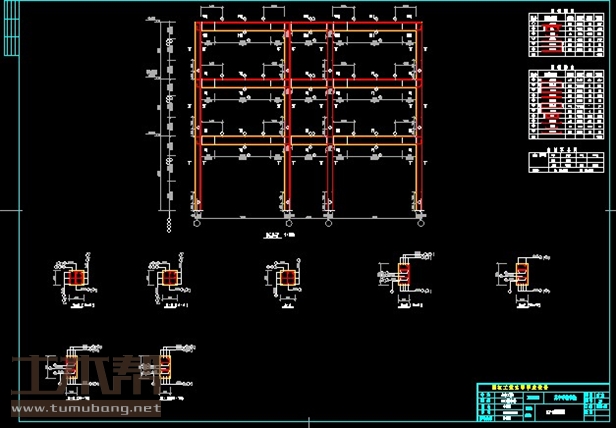

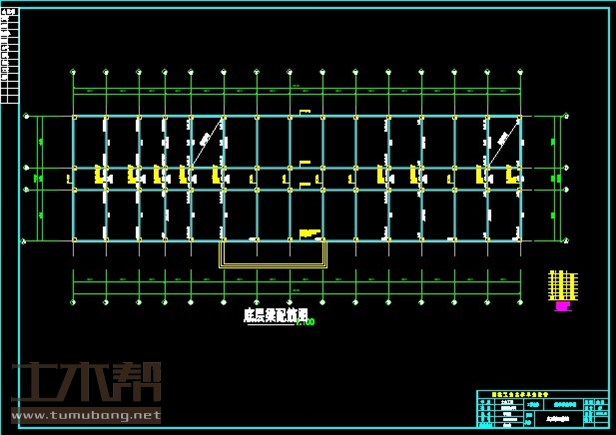

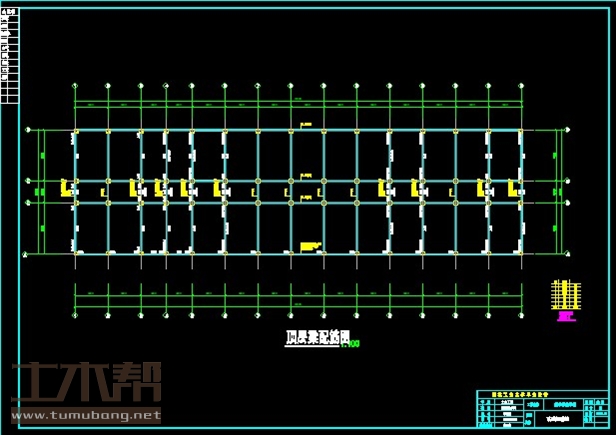

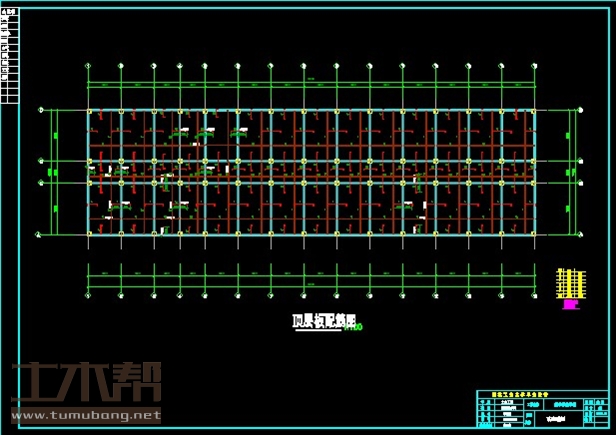

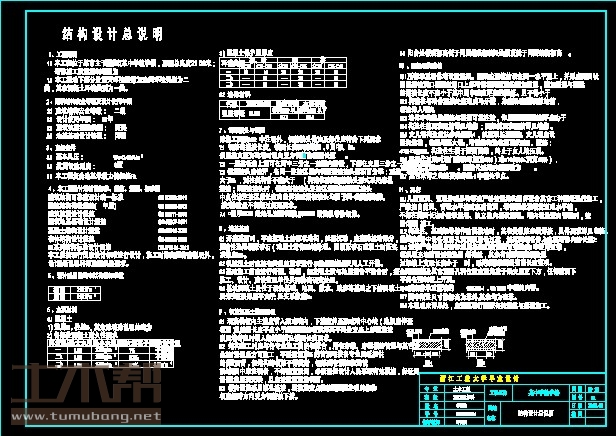

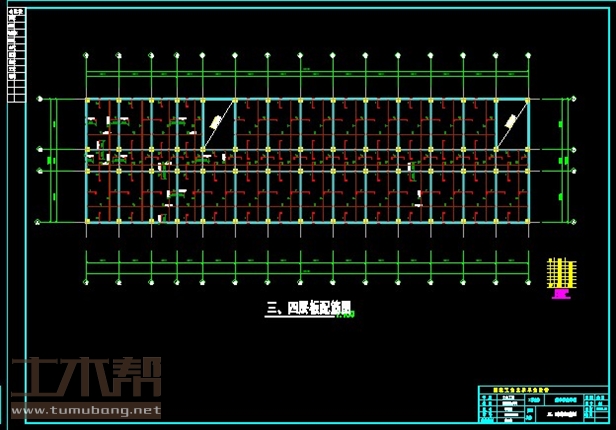

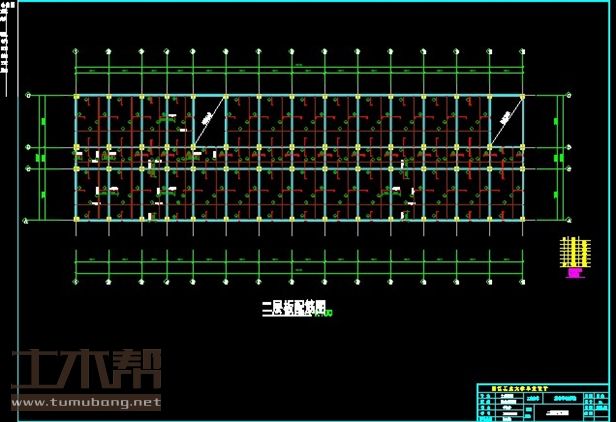

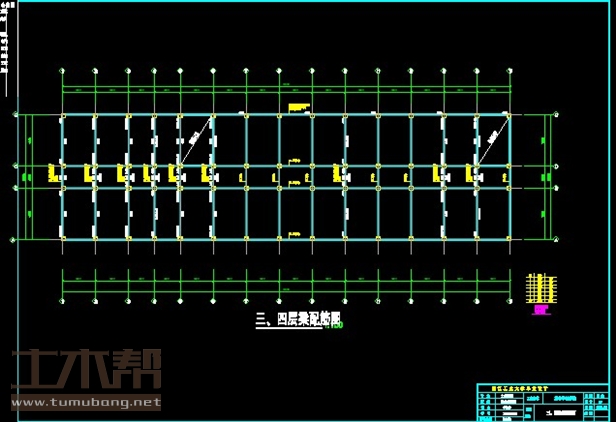

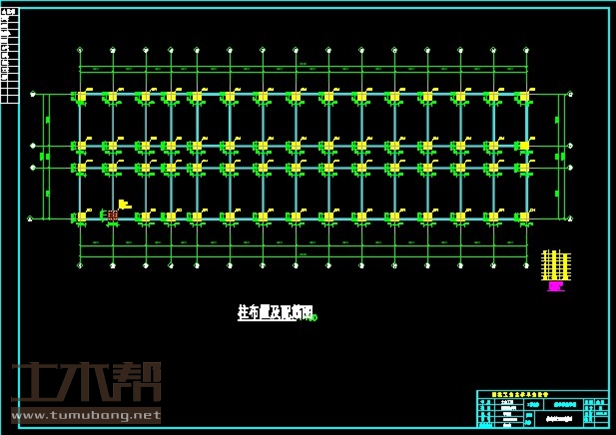

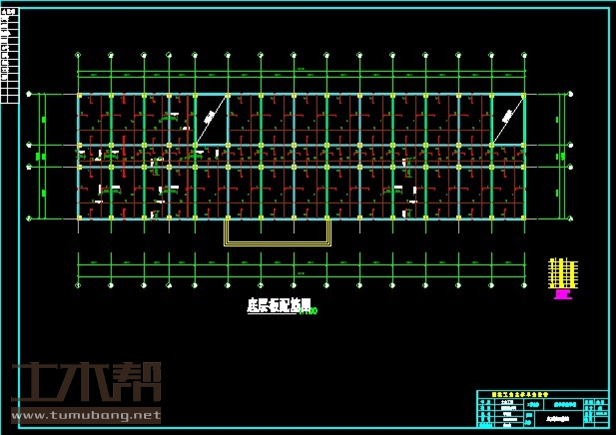

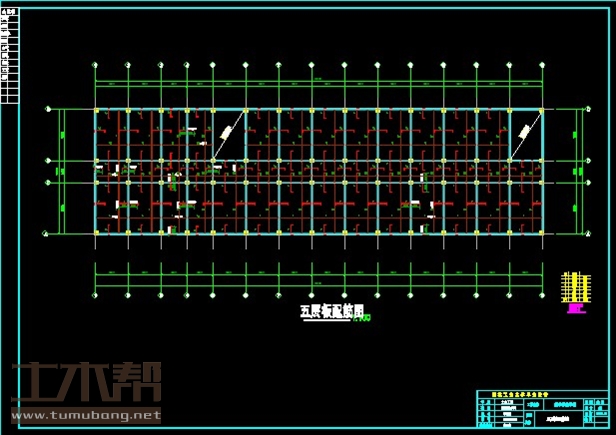

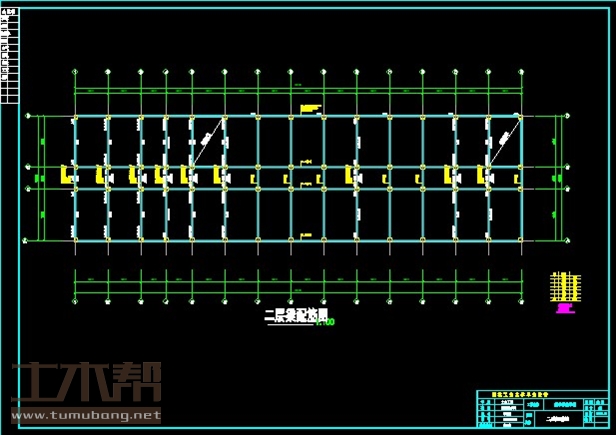

土木工程结构设计施工图

土木工程施工组织设计图
