4层框架结构教学楼,土木工程建筑结构毕业设计,长48.5米,宽23.4米,面积3100平方米

土木工程建筑设计说明书

建筑长48.5m,宽23.4m.一榀架架层高3.9m,柱距5m,3跨,7m,2.4m,7m;

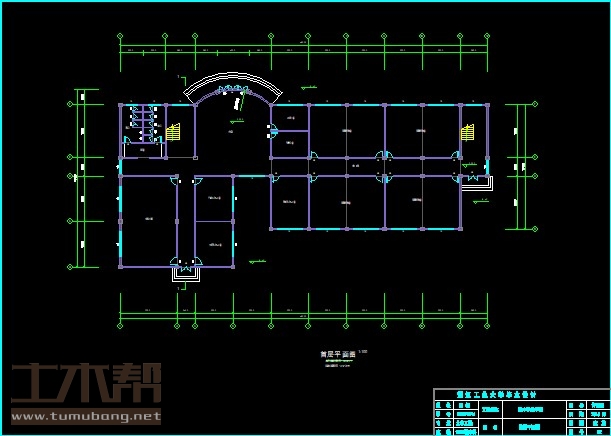

一层:男卫3m*5m*1间,女厕3m*5m*1间,前室6m*2m*1间,收发室5m*3.5m*1间,资料室5m*3.5m*1间,普通教室10m*7m*4间,教师办公室5m*7m*1间,行政办公室5m*6m*1间,社团办公室5m*6m*1间,会议室7.5m*12m*1间;

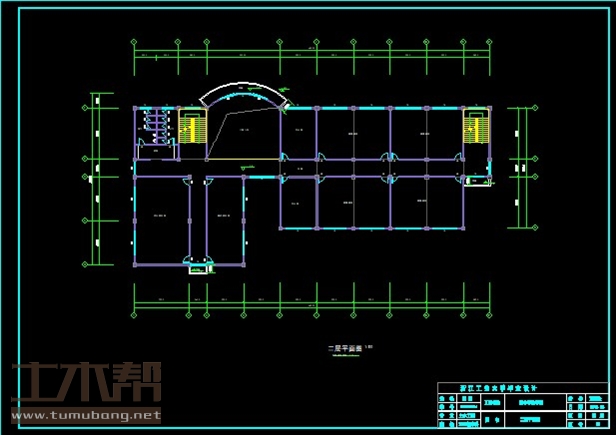

二层:男卫3m*5m*1间,女厕3m*5m*1间,前室6m*2m*1间,办公室5m*7m*2间,普通教室10m*7m*4间,教师阅览室5m*12m*1间,学生阅览7.5m*12m*1间;

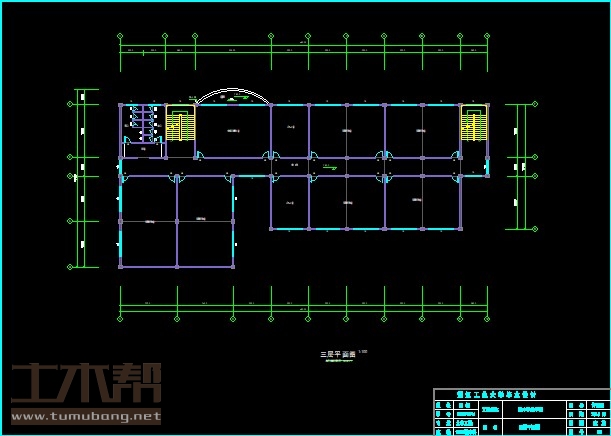

三层:男卫3m*5m*1间,女厕3m*5m*1间,前室6m*2m*1间,多媒体教室10m*7m*1间,办公室5m*7m*2间,普通教室10m*7m*4间/7.4m*12m*1间/7.5m*12m*1间;
四层:男卫3m*5m*1间,女厕3m*5m*1间,前室6m*2m*1间,办公室5m*7m*2间,普通教室10m*7m*5间;

土木工程结构设计计算书

20275结构设计计算书-目录
摘 要 I
ABSTRACT II
1 建筑设计 1
1.1 工程概况 1
1.2建筑设计 1
1.2.4设计依据 1
1.2.2总体平面布置 1
1.2.3 平面设计 1
1.2.4剖面设计 1
1.2.5 交通联系 2
1.2.6 建筑立面设计 2
1.2.7外墙及隔墙材料选择及厚度的确定 2
1.2.8 各房间楼面、墙面、天棚、窗台板的做法 2
1.2.9 室外台阶、散水做法 2
2 结构选型 3
2.1结构体系的选择 3
2.1.1混合结构 3
2.1.2框架结构体系 3
2.1.3剪力墙结构体系 3
2.1.4框架——剪力墙结构 3
2.1.5本工程结构体系的确定 3
2.2 承重体系的选择 3
2.3 框架结构布置 4
3 结构设计说明 5
3.1 工程概况 5
3.3结构构件估算及计算简图 6
3.3.1梁板截面尺寸估算 6
3.3.2柱截面尺寸估算 6
4 荷载计算 8
4.1屋面及楼面的永久荷载标准值 8
4.2屋面及楼面可变荷载标准值 8
4.3梁柱墙窗门重力荷载计算 8
4.4重力荷载代表值计算 9
5 框架结构设计 12
5.1横向框架侧移刚度计算 12
5.2横向水平荷载作用下框架结构的内力和侧移计算 14
5.2.4横向水平地震作用下框架结构的内力和侧移计算 14
5.2.2横向水平风荷载作用下框架结构内力和侧移计算 19
5.3 竖向荷载作用下框架结构的内力计算 23
5.3.1计算单元 23
5.3.2荷载计算 24
5.3.3内力计算 26
5.4 横向框架内力组合 32
5.4.1结构抗震等级 32
5.4.2.框架梁内力组合 32
5.4.3.框架柱内力组合 35
5.5 框架截面设计 39
5.5.1框架梁截面设计 39
5.5.2框架柱截面设计 42
5.5.3框架柱节点核芯区截面抗震验算 45
6 基础设计 46
6.1 B柱柱下独立基础设计 46
6.2 A柱柱下独立基础设计 51
7 楼板设计 54

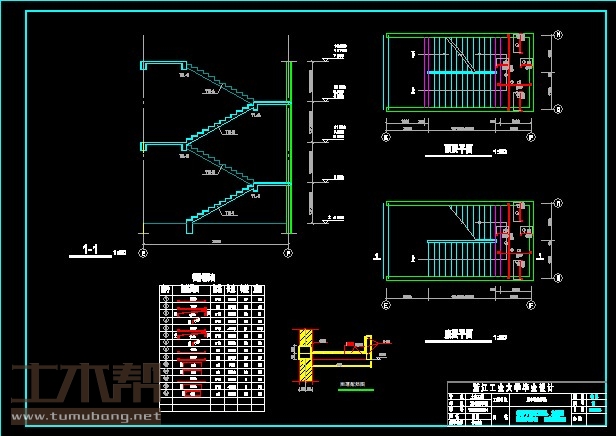

8 楼梯设计 57
8.1 设计说明 57
8.2 计算过程 57
8.3计算结果 58
8.4平台板计算 58
8.5平台梁计算 59
致 谢 61
参考文献 62

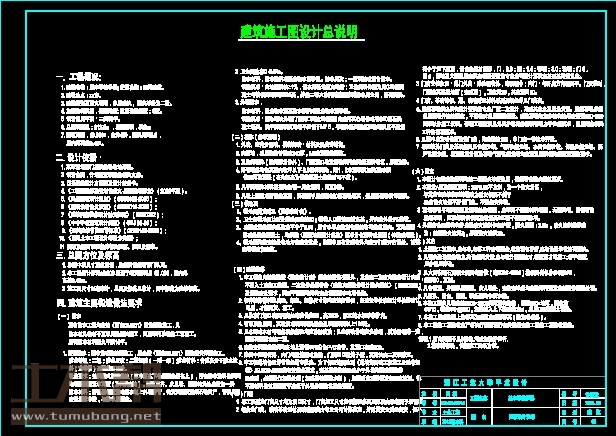

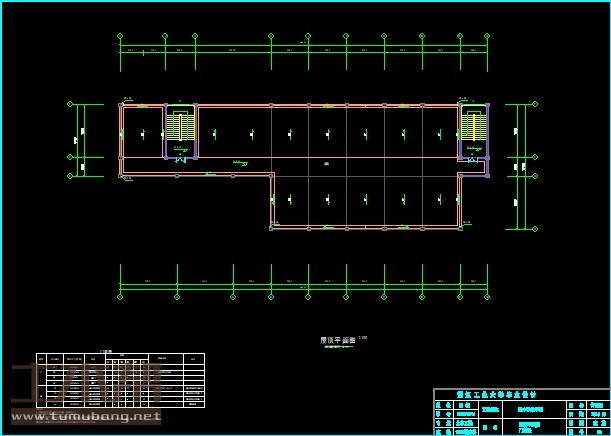

土木工程建筑设计施工图

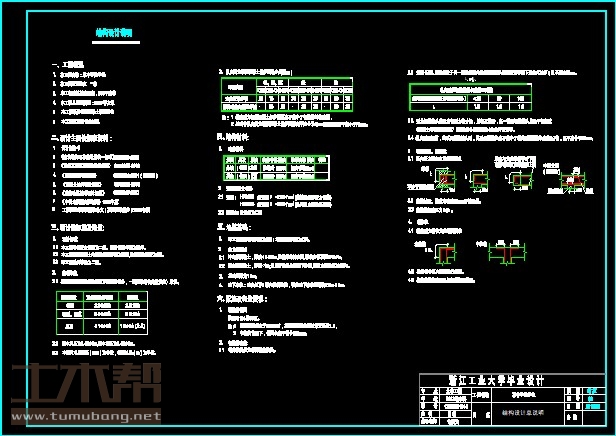

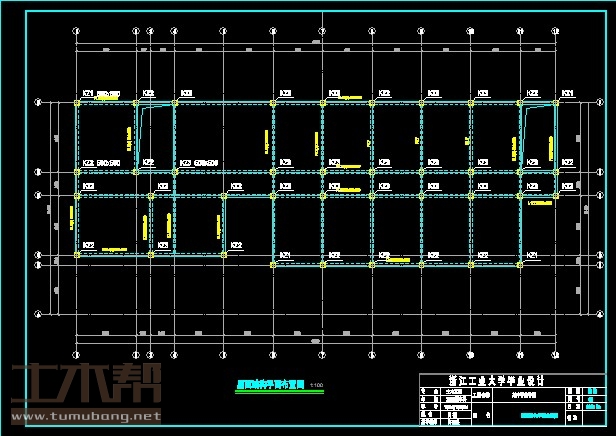

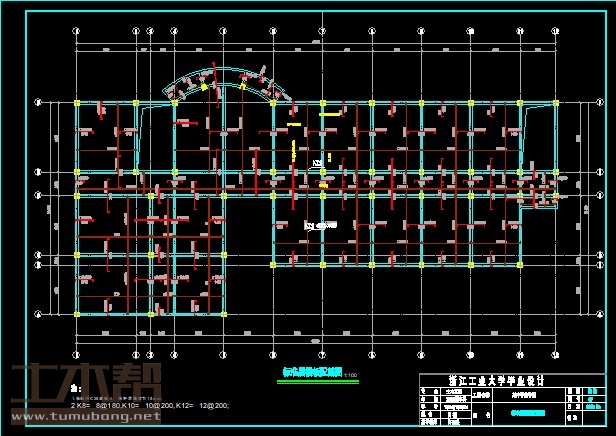

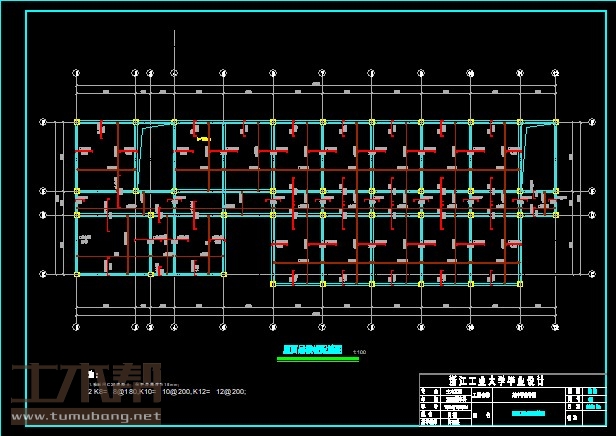

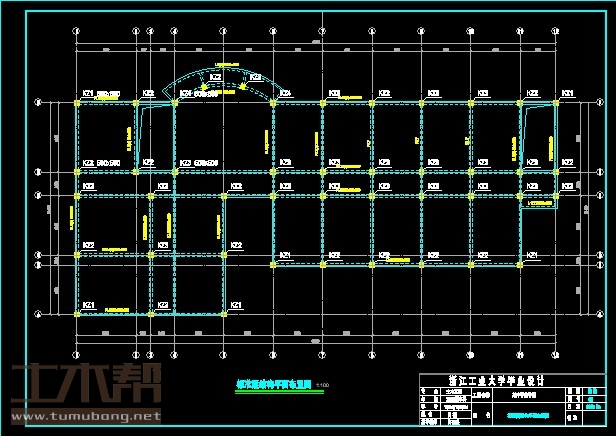

土木工程结构设计施工图

土木工程施工组织设计图
