5层框架结构教学楼,土木工程建筑结构毕业设计,长50.4米,宽24.9米,面积3000平方米

土木工程建筑设计说明书

建筑长50.4m,宽24.9m.一榀架层高3.9m,柱距5.4m,3跨,8.1m,2.7m,8.1m;
一层:男厕4.5m*8.1m*1间,女厕4.5m*8.1m*1间,教师阅览室10.8m*8.1m*1间,图书书库10.8m*8.1m*1间,书库管理员办公室5.4m*5.1m*1间,图书借书处5.4m*3m*1间,学生阅览室9.9m*8.1*1间,实验室13.5m*8.1m*1间,仪器室10.8m*8.1m*1间,电器教材室10.8m*8.1m*1间,门卫室5.4m*8.1m*1间;
二层:男厕4.5m*8.1m*1间,女厕4.5m*8.1m*1间,美术教室10.8m*8.1m*2间/9.9m*8.1m*1间,美术教室教具贮存室5.4m*8.1m*1间,琴房4.5m*5.1m*1间,音乐教室9m*8.1m*1间/10.8m*8.1m*2间,乐器室5.4m*8.1*1间,教师办公室5.4m*8.1m*1间;
三层:男厕4.5m*8.1m*1间,女厕4.5m*8.1m*1间,陶艺教室10.8m*8.1m*2间,陶艺教室教附属用房5.4m*8.1m*2间,劳技教室9.9m*8.1m*1间/10.8m*8.1m*1间,控制室4.5m*5.1m*1间,多媒体教室9m*8.1m*1间/10.8m*8.1m*1间,教师办公室5.4m*8.1m*1间;
四层:男厕4.5m*8.1m*1间,女厕4.5m*8.1m*1间,语音教室10.8m*8.1m*2间,准备室5.4m*8.1m*1间,演播室9.9m*8.1m*1间,网络中心4.5m*5.1m*1间,微机教室9m*8.1m*1间/10.8m*8.1m*2间,教师休息室5.4m*8.1m*1间,教师办公室5.4m*8.1m*1间;
五层:演播室9.9m*8.1m*1间,教师办公室5.4m*8.1m*1间;

土木工程结构设计计算书

20274结构设计计算书-目录
1.建筑设计 1
1.1工程资料 1
1.2总平面设计 1
1.3建筑平面、立面设计 1
1.4规划设计 2
1.5消防设计 3
2.结构选型及布置 3
2.1 结构方案设计优选原则 3
2.2结构型式的选择 4
2.3结构体系的选择 4
2.4结构承重体系的选择 6
2.5结构布置的要求 6
3.结构构件估算及结构计算简图的确立 7
3.1材料选用 7
3.2 柱截面估算确定 7
3.3 梁截面的估算及确定 8
3.4 楼板厚度 8
3.5 框架计算简图 8
3.6 梁、柱相对线刚度计算 9
4. 荷载计算 10
4.1荷载种类 10
4.2各类荷载的计算方法 10
4.3恒荷载计算 11
4.4活荷载计算 13
4.5风荷载计算 15
5. 框架内力分析计算 16
5.1 恒载固端弯矩计算 16
5.2 活载固端弯矩计算 17
5.3 恒、活载内力计算 18
5.4风荷载作用下框架内力计算 26
6.梁柱内力组合 28
6.1梁内力组合 29
6.2 柱内力组合 30
7.框架梁柱配筋计算 33
7.1框架梁配筋计算 33
7.2框架柱配筋计算 34
8.基础设计计算 36
8.1地基承载力设计值和基础材料 36
8.2 独立基础的计算 36
9.楼梯计算 40
9.1楼梯板计算 40
9.2 平台板计算 40
9.3平台梁计算 41
参考文献 43
致 谢 44

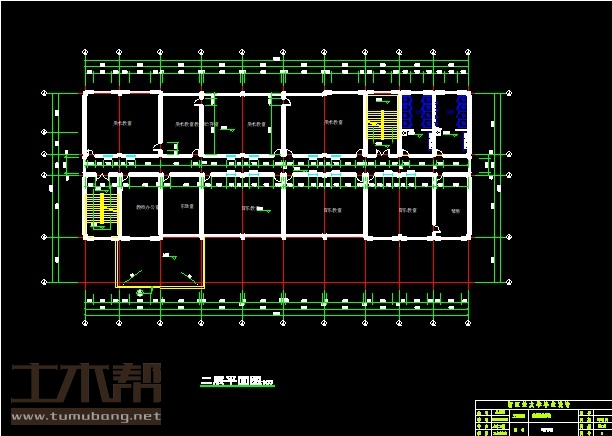

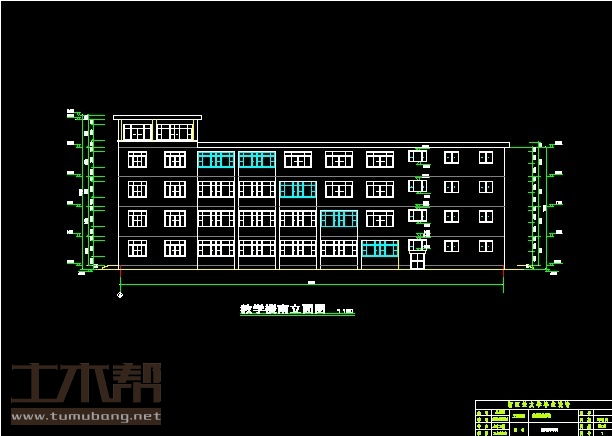

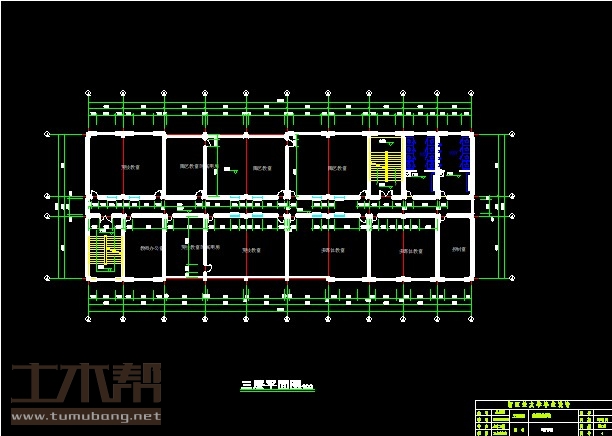

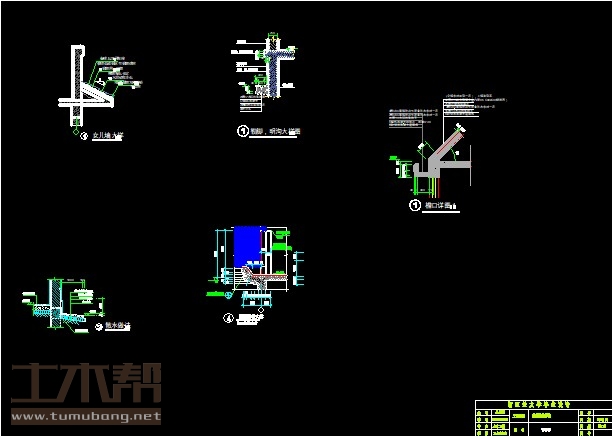

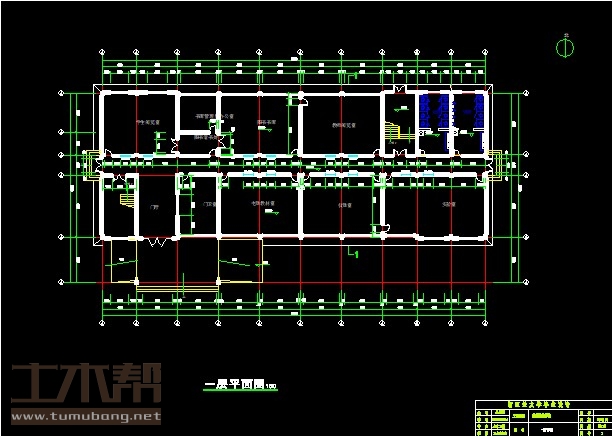

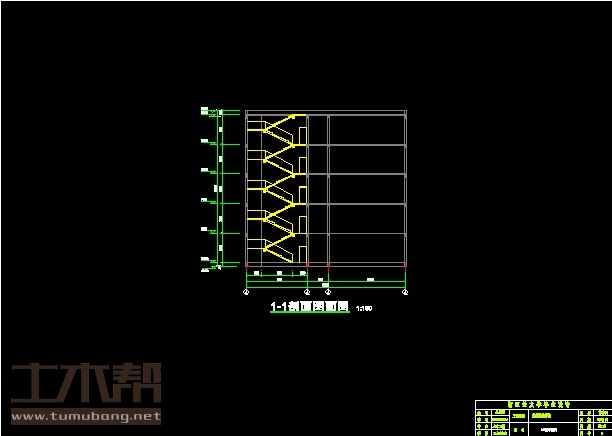

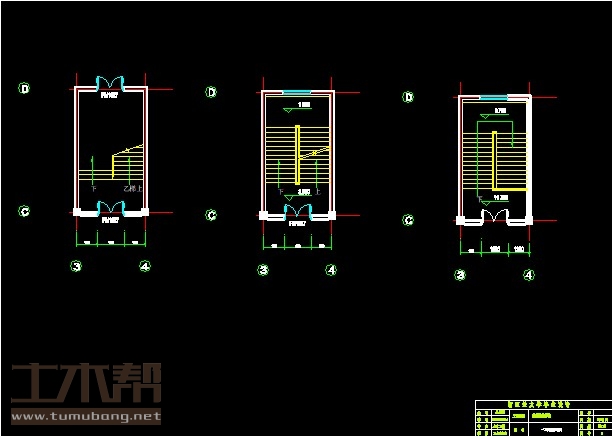

土木工程建筑设计施工图

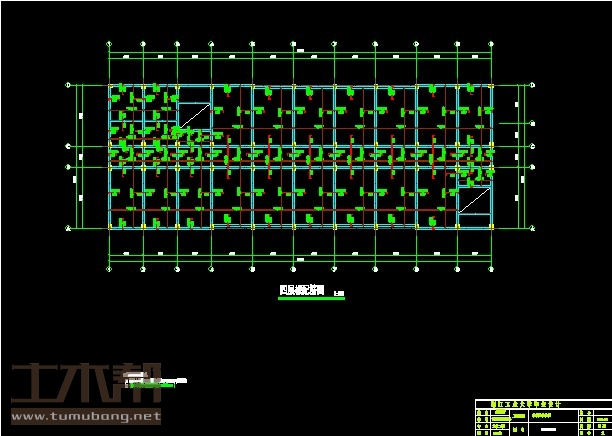

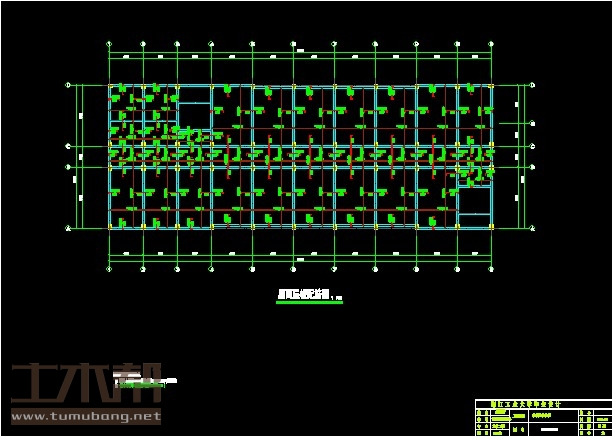

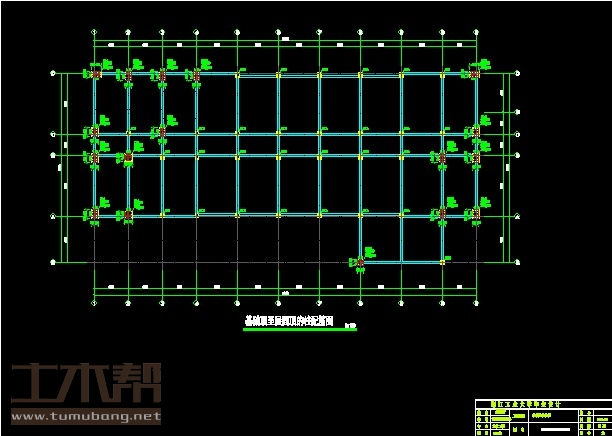

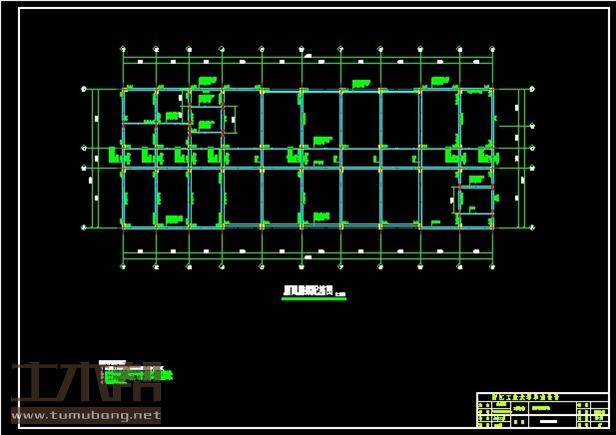

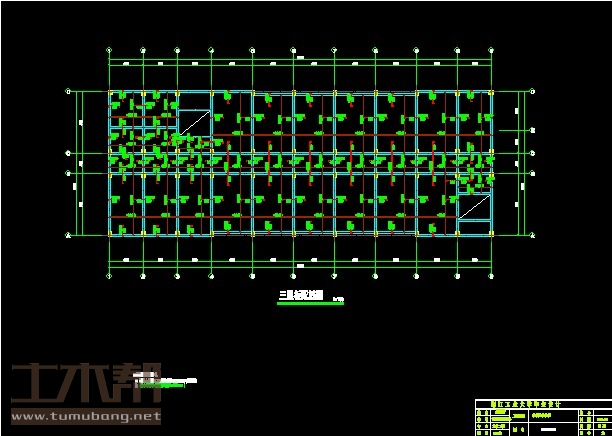

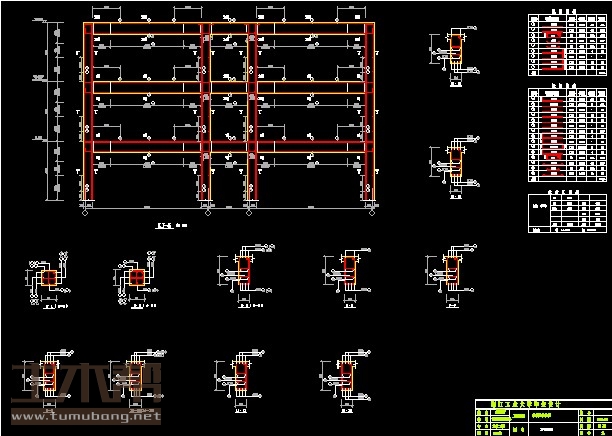

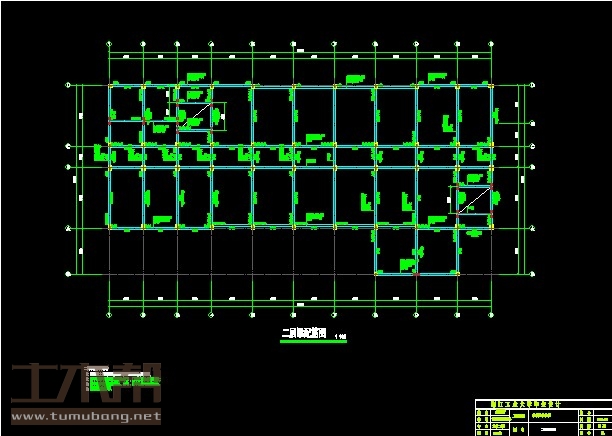

土木工程结构设计施工图

土木工程施工组织设计图
