5层框架结构住宅楼,土木工程建筑结构毕业设计,长56.4米,宽11.1米,面积3400平方米

土木工程建筑设计说明书

建筑长56.4m,宽11.1m.一榀框架层高3m,柱距3.3m,2跨,跨度5.4m,5.4m;
一层:主卧室3.9*5.4*2间、3.3*5.4*4,次卧3.9*3.6*2间、3.3*5.4*4间,客厅4.5*5.4*6间,厨房2.4*3.6*6间,书房2.7*5.4*3间,餐厅4.5*1.8*6间;
二~五层:主卧室3.9*5.4*2间、3.3*5.4*4,次卧3.9*3.6*2间、3.3*5.4*4间,客厅4.5*5.4*6间,厨房2.4*3.6*6间,书房2.7*5.4*3间,餐厅4.5*1.8*6间;

土木工程结构设计计算书

20237结构设计计算书-目录
摘要 I
Abstract II
1 建筑设计说明书 2
1.1设计依据 2
1.2设计思路 2
1.3平立面布置 2
1.3.1总平面布局 4
1.3.2立面设计 4
1.4楼梯间设计 4
1.5地面、屋面、顶棚及墙面做法 5
1.5.1地面、屋面 5
1.5.2顶棚 8
1.5.3墙面 8
1.6其它节点细部构造做法 9
1.6.1排水构造 9
1.6.2窗台及门窗过梁 10
1.7保温及防潮、防水 10
1.8其它 11
2 结构设计说明书 12
2.1结构类型及布置 12
2.2材料 12
2.3框架设计 12
2.3.1屋面荷载 13
2.3.2标准层荷载 15
2.3.3 底层楼板荷载 16
2.3.4 地震作用 16
2.3.5 风荷载计算 20
2.4内力计算及内力组合 21
2.4.1竖向荷载作用下的内力计算 21
2.4.2水平荷载作用下内力计算 34
2.4.3恒载、活载及水平荷载作用下的内力图 36
2.4.4内力塑性调幅及内力组合 49
2.5构件设计 60
2.5.1延性框架设计的要点 60
2.5.2框架梁设计 61
2.5.3框架柱设计 64
2.6楼板配筋计算 69
2.6.1荷载设计值荷载计算： 69
2.6.2计算跨度 69
2.6.3弯矩计算 69
2.6.4截面设计 70
2.7楼梯计算 70
2.7.1梯段板设计 71
2.7.2平台板设计 71
2.7.3平台梁设计 72
2.8基础设计 72
2.8.1承载力设计值 73
2.8.2 按轴压初步估计基底尺寸 73
2.8.3基地压力计算 73
2.8.4 基础高度计算 74
2.8.5 配筋计算 75
参考文献 77
致 谢 78

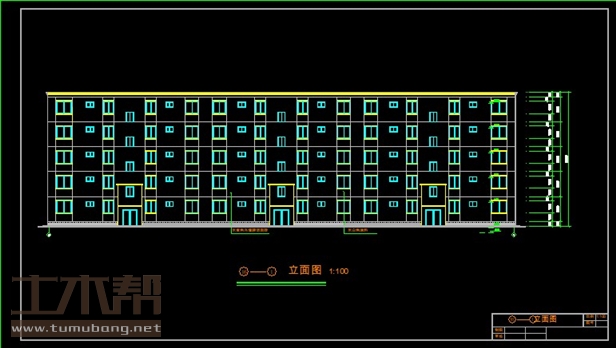

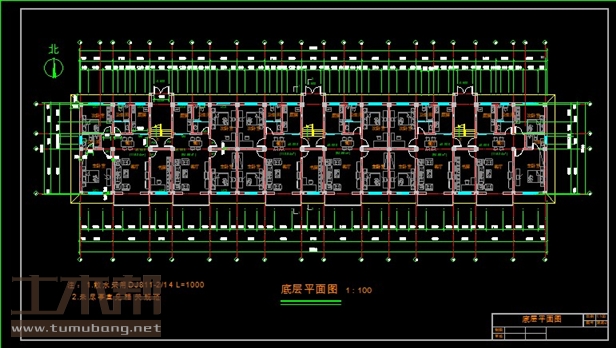

土木工程建筑设计施工图

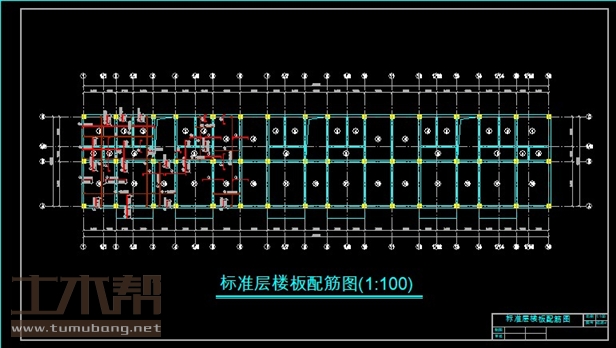

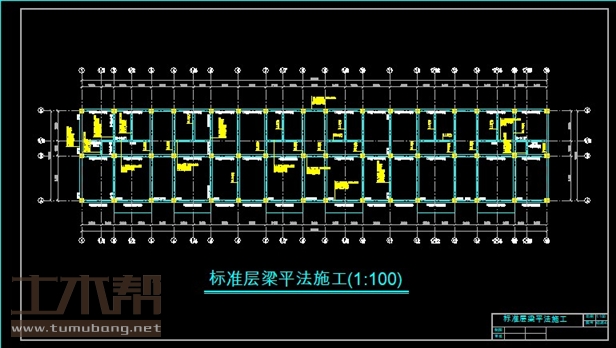

土木工程结构设计施工图

土木工程施工组织设计图
