10层框剪结构住宅楼,土木工程建筑毕业设计,长26.14米,宽27米,面积8122平方米

土木工程建筑设计说明书

建筑长26.14m,宽27m.一榀框架层高3m,柱距4.2m,5跨,跨度5.4m,4.5m,6m,4.5m,5.4m;

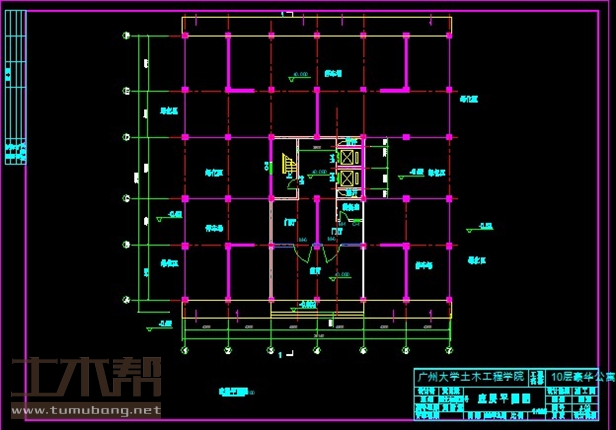

一层:设备室2.75*2.75*1间,门厅4.5*4.5*1间,前厅9*5.4*1间;
二~十层:主人房4.2*5.4*4间,卧室4.2*3.3*4间,客房4.2*3.9*4间,储藏室3.2*1*4间,厨房2.2*3.3*4间,卫生间2*3.3*4间;

土木工程结构设计计算书

20211结构设计计算书-目录
1）、总平面设计 6
2）、平面设计 7
3)、剖面设计 7
4)、立面设计 7
5)、建筑构造设计 8
4 结构选型与布置 10
5 结构基本截面尺寸估算及截面几何特征 11
5.1 结构基本截面尺寸估算 11
5.2 各截面几何特征的计算 14
5.3 体系的刚度特征值 25
6 荷载计算 26
6.1 竖向荷载标准值计算 26
6.2 水平荷载计算 31
7.1 荷载简化计算 75
7.2 竖向荷载作用下内力计算 86
7.2 竖向荷载作用下剪力墙内力分析 103
9.1 框架梁承载力计算 132
9.2 框架柱承载力计算 139
9.3 剪力墙承载力计算 145
12 基础设计 160
12.1 工程地质资料 160
12.2 基础方案选型 161
12.3 A/F柱下桩基础设计 161
12.4 W3下的桩基础设计 167
12.4.2 确定桩数和承台尺寸 169

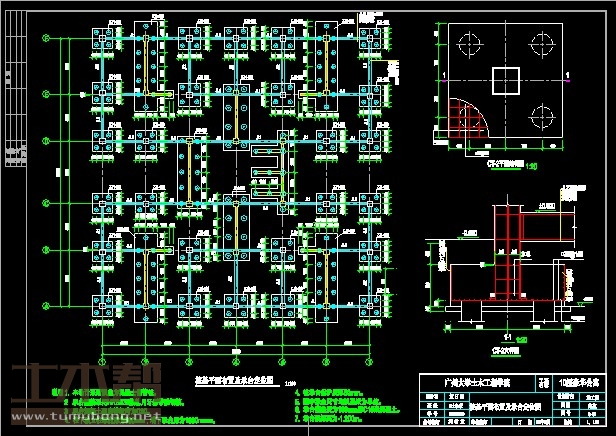

10－3 承台大样及桩布置图 170
12.4.3 桩顶荷载设计值 170
12.4.4 承台验算与承载力配筋 170
参　考　文　献 174
致 谢 174

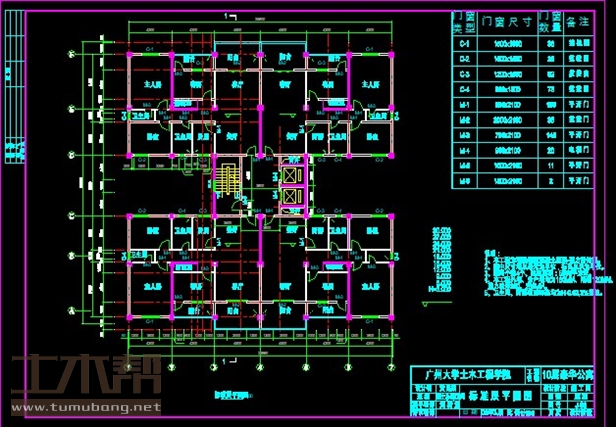

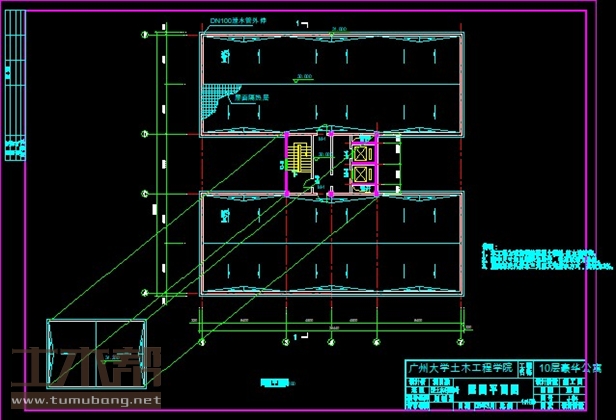

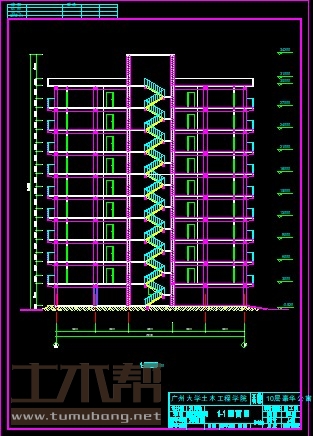

土木工程建筑设计施工图

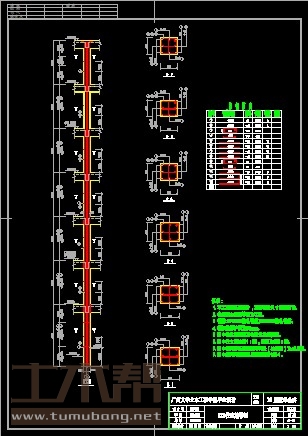

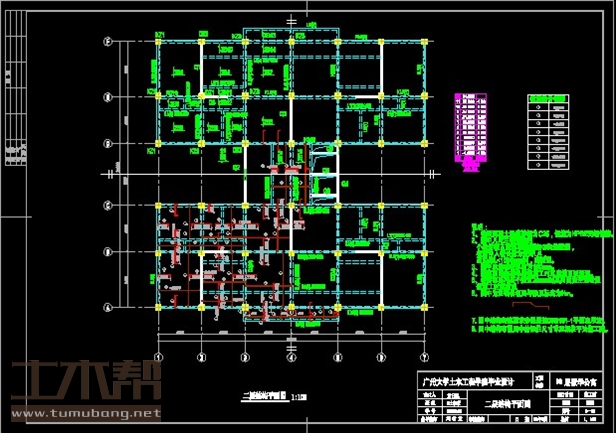

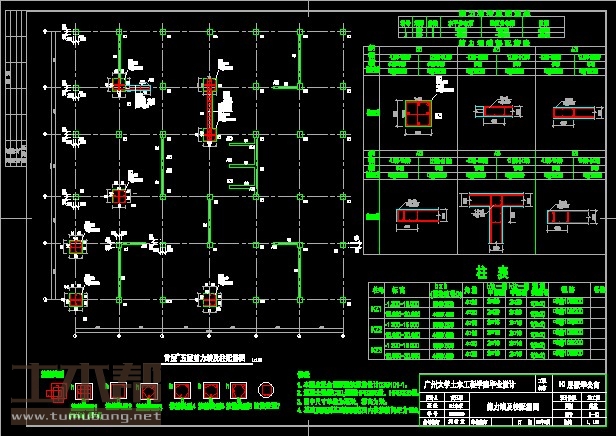

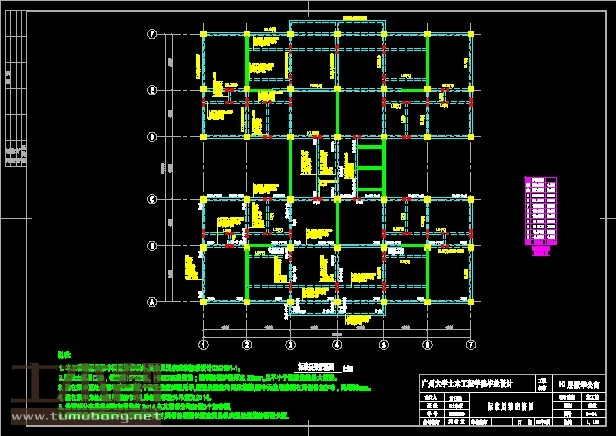

土木工程结构设计施工图

土木工程施工组织设计图
