5层框架结构办公楼,土木工程建筑结构毕业设计,长55.2米,宽17.4米,面积4500平方米

土木工程建筑设计说明书

建筑长55.2m,宽17.4m.一榀框架层高3.9m,柱距8.1m,3跨,跨度7.2m,3m,7.2m;
一层:办公室4.05*7.2*1间、8.1*7.2*4间,待客室4.05*7.2*1间,会议室12.15*7.2*1间,收发室4.05*7.2*1间,档案室8.1*7.2*1间,活动室16.2*7.2*1间;

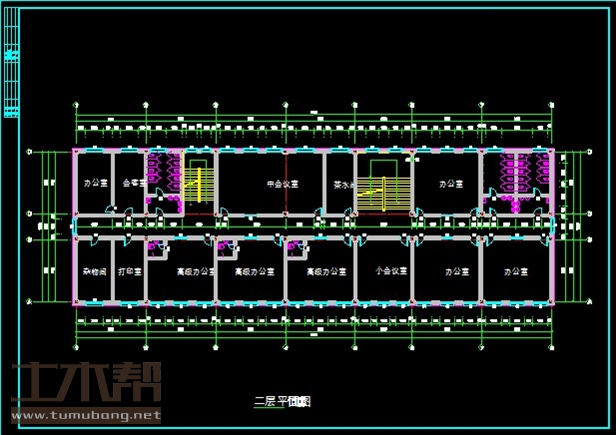

二层:办公室4.05*7.2*1间、8.1*7.2*6间,会客室4.05*7.2*1间,中会议室12.15*7.2*1间,茶水间4.05*7.2*1间,杂物室4.05*7.2*1间,打印室4.05*7.2*1间,小会议室6.6*7.2*1间;

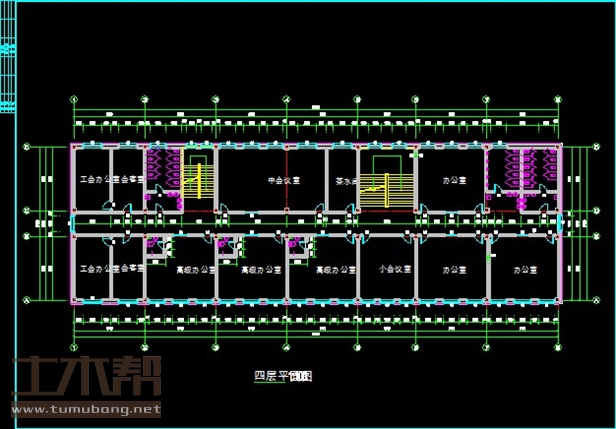

三~四层:办公室4.05*7.2*1间、8.1*7.2*6间,会客室4.05*7.2*1间,中会议室12.15*7.2*1间,茶水间4.05*7.2*1间,杂物室4.05*7.2*1间,打印室4.05*7.2*1间,小会议室6.6*7.2*1间;
五层:办公室4.05*7.2*1间、8.1*7.2*6间,会客室4.05*7.2*2间,大会议室12.15*7.2*1间,党支部办公室4.05*7.2*1间,小会议室6.6*7.2*1间;

土木工程结构设计计算书

20184结构设计计算书-目录
1 方案论述 1
1.1建筑方案设计论述 1
1.2结构方案设计论述 3
2 结构方案设计 6
2.1 设计总说明设计依据 6
2.1.1设计依据 6
2.1.2 设计概述 6
2.1.3结构设计说明 6
2.1.4各部分工程构造 6
2.1.5建筑材料选用 7
2.2结构方案设计 7
2.2.1设计规模 7
2.2.2结构概况 7
2.3一榀框架选择 9
3 荷载汇集及截面尺寸的选取 10
3.1截面尺寸选取 10
3.1.1 框架柱： 10
3.1.2 框架梁 10
3.2荷载汇集 10
3.2.1 屋面 10
3.2.2 楼面 11
3.3各层重力荷载代表值计算如下 11
4 水平地震作用下的框架变形验算和内力分析 16
4.1横梁线刚度 16
4.1.1 中框架 16
4.1.2 边框架 16
4.2柱线刚度 17
4.3柱的抗侧移刚度D值 17
4.4水平地震作用分析（采用底部剪力法） 18
4.4.2水平地震作用下的层间位移和顶点位移计算 20
4.4.3水平地震作用下框架柱剪力和柱弯矩（D值法） 21
4.4.4水平地震作用下梁端弯矩计算 22
4.4.5水平地震作用下梁端剪力和柱轴力标准值 23
4.4.6水平地震作用下的框架内力图如下 23
5 风作用下的框架内力分析 26
5.1风作用下荷载汇集 26
5.2风作用下内力分析 27
5.3风作用下框架内力图 29
6 框架在竖向荷载作用下的内力分析 31
6.1竖向荷载计算 31
6.1.1恒载 31
6.1.2活荷载 31
6.2竖向荷载下框架计算简图 32
6.3竖向荷载作用下梁固端弯矩 33
6.3.1恒载 33
6.3.2活载 33
6.4内力分配系数计算 34
6.4.1转动刚度S及相对转动刚度计算 34
6.4.2分配系数计算 35
6.5弯矩分配与传递 35
6.5.1恒载作用下弯矩分配 36
6.5.2活载作用下弯矩分配 37
6.5.3恒载作用下的弯矩 38
6.5.4活载作用下的弯矩 39
6.6梁端剪力 42
6.6.1恒载作用下梁端剪力 42
6.6.2活载梁端剪力 43
6.7柱轴力和剪力 43
6.7.1恒载作用下的柱轴力和剪力 43
6.7.2活载作用下的柱轴力和剪力 45
7 内力组合 47
7.1框架梁内力组合 48
7.1.1组合前弯矩的调整 48
7.1.2框架梁内力组合（过程见表） 54
7.2框架柱内力组合 59
7.2.1无地震作用时的组合 59
7.2.2有地震作用时的组合 60
7.2.3框架柱组合过程（见表） 61
8 结构构件设计 66
8.1框架梁的设计 66
8.1.1梁的正截面配筋计算 66
8.1.2梁的斜截面配筋计算 73
8.2框架柱的设计 77
8.2.1柱的正截面配筋计算 77
8.2.2柱的斜截面配筋计算 81
8.3框架标准层板的设计 84
8.3.1设计荷载 84
8.3.2计算跨度 84
8.3.3弯矩计算 84
8.3.4板配筋计算 87
8.4楼梯的设计 88
8.4.1梯段板设计 88
8.4.2平台板设计 89
8.4.3平台梁设计 90
8.5基础的设计 91
8.5.1中柱基础 92
8.5.3基础梁配筋计算 96
参考文献 98

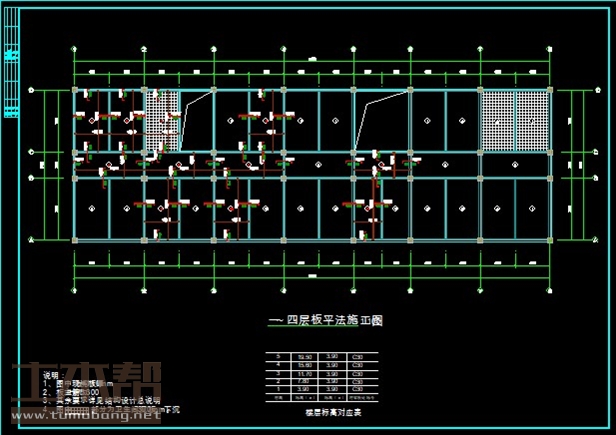

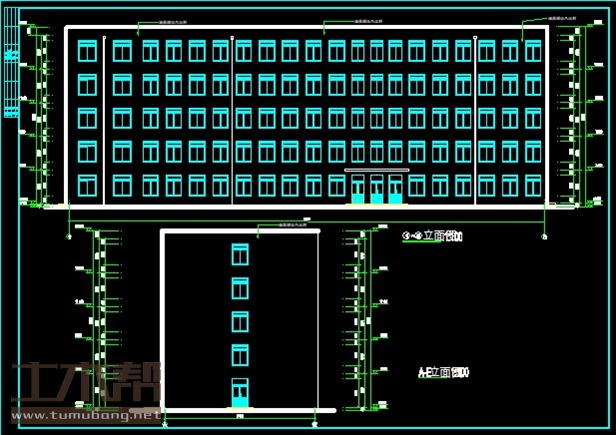

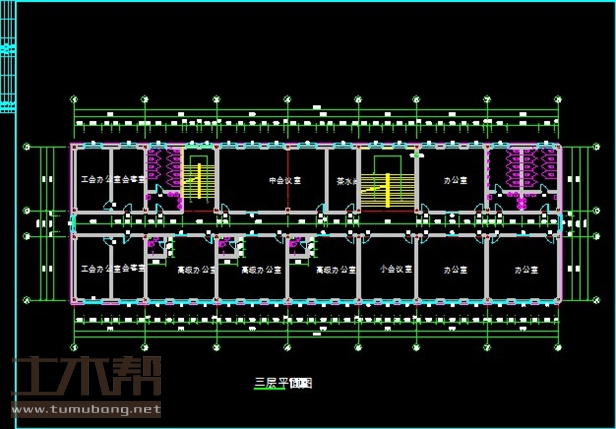

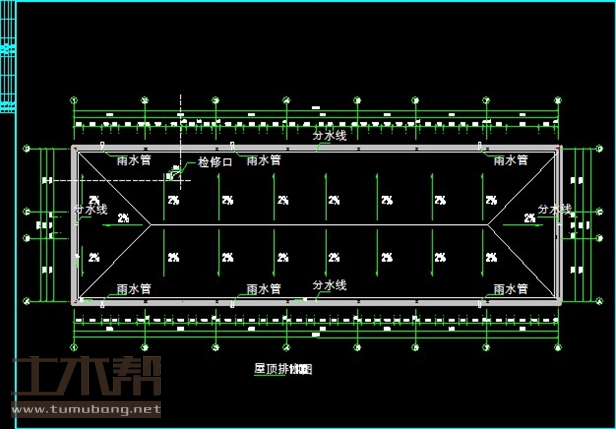

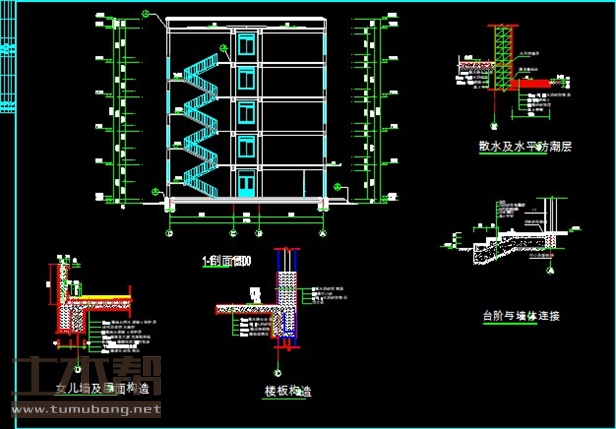

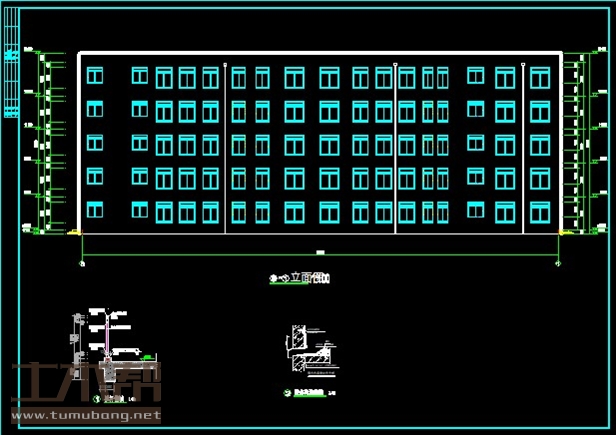

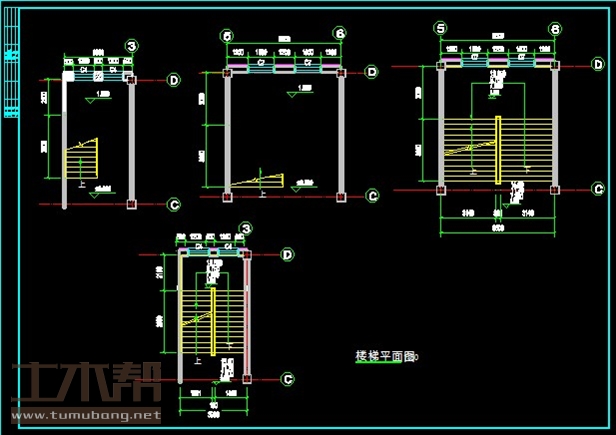

土木工程建筑设计施工图

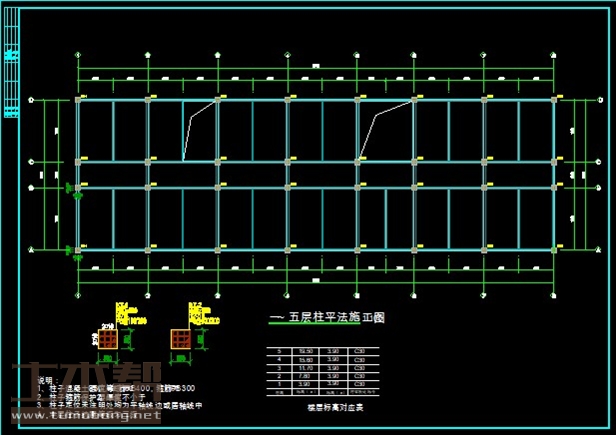

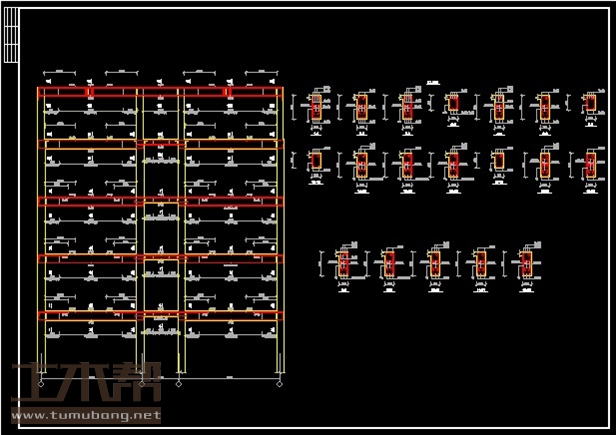

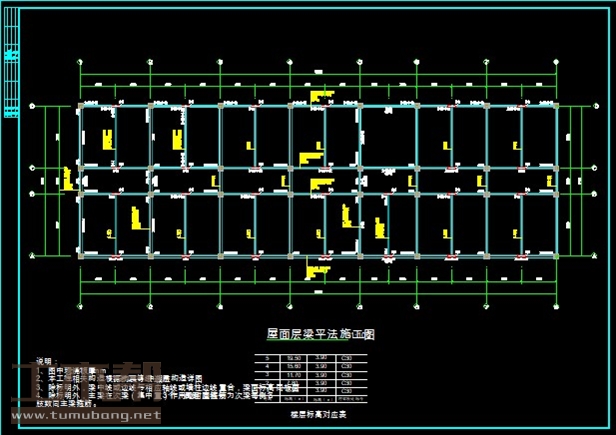

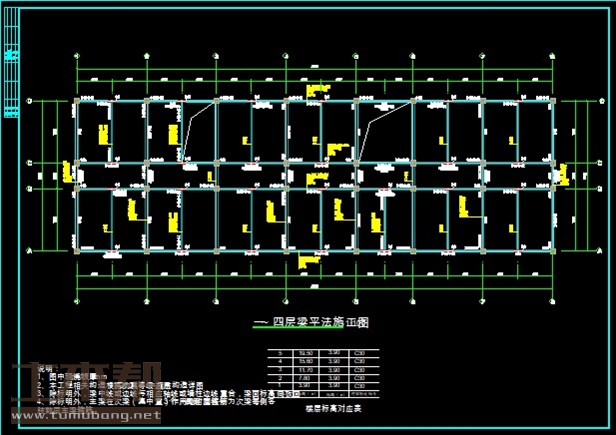

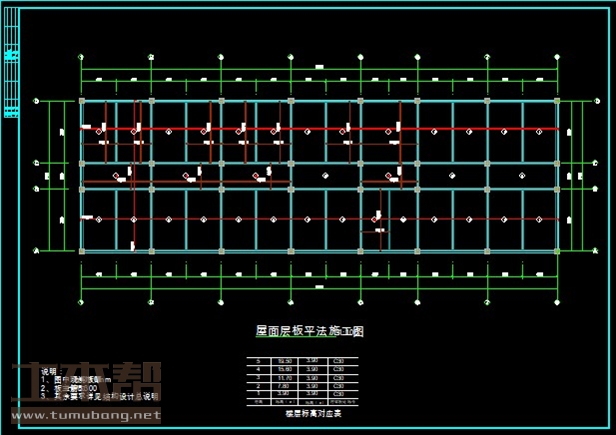

土木工程结构设计施工图
