7层框架结构宿舍楼,土木工程建筑结构毕业设计,长70.1米,宽40.2米,面积9000平方米

土木工程建筑设计说明书

建筑长70.1m,宽40.2m.一榀框架层高3.6m,柱距6.6m,3跨,跨度6.5m,3m,6.5m;
一层:厨房13.6*7*1间、13.6*5.3*1间,中餐厅13.6*13.8*1间,配电室3.3*6.5*1间,办公室3.3*6.5*2间,行李室6.6*6.5*1间,浴室9.9*6.5*1间,美容美发店9.9*6.5*1间,精品店6.6*6.5*1间,快餐店6.6*6.5*1间;
二层:商务中心6.6*6.5*1间,配电室3.3*6.5*1间,办公室3.3*6.5*1间,被服间3.3*6.5*1间,银行3.3*6.5*1间,医务室3.3*6.5*1间,KTV9.9*6.5*1间,休息室3.3*6.5*1间,会议室13.2*6.5*1间,健身房13.2*6.5*1间,商务套间6.6*6.5*3间;
三~七层:双人间6.6*6.5*5间,单人间3.3*6.5*11间,商务套房6.6*6.5*1间,配电室3.3*6.5*1间,办公室3.3*6.5*1间,被服间3.3*6.5*1间;

土木工程结构设计计算书

20173结构设计计算书-目录
第一篇 建筑设计说明 3
1 概述 3
2 建筑平面的设计 3
2.1 使用部分的平面设计 3
2.2 抗震设计 4
第二篇 结构设计说明 8
1 工程概况 10
2 设计资料 10
3.结构平面布置 10
3.1 结构平面布置图 10
3.2 框架梁柱截面尺寸的确定 11
3.3 楼板设计 12
4.横向框架在竖向荷载作用下的计算简图及内力计算 18
4.1 恒荷载作用下的计算简图及内力计算 18
4.2 框架结构在活荷载作用下的计算简图 35
4.3 横向框架在重力荷载代表值作用下的计算简图及内力计算 38
4.4 横向框架在恒荷载作用下的内力计算 46
4.5 横向框架在活荷载作用下的内力计算 51
4.6.横向框架在重力荷载代表值作用下的内力计算 58
5.横向框架在风荷载作用下的内力和位移计算 65
5.1 横向框架在风荷载作用下的计算 65
5.2 横向框架在风荷载作用下的位移计算 68
5.3 横向框架在风荷载作用下的内力计算 69
6.横向框架在水平地震作用下的内力和位移 77
6.1 重力荷载代表值计算 77
6.2 横向框架的水平地震作用和位移 80
6.3 横向框架在水平地震作用下的内力计算 85
7.框架梁柱内力组合 92
7.1 框架梁内力组合 92
7.2 框架柱内力组合 93
8 框架梁柱截面设计 94
8.1 框架梁抗震截面设计 94
8.2 框架柱抗震截面设计 97
9 楼梯设计 99

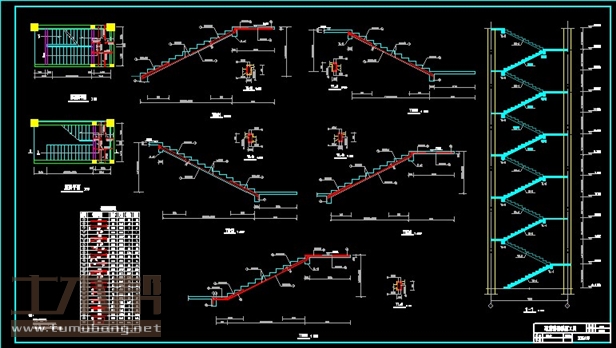

9.1 楼梯梯段斜板设计 99
9.2 平台板设计 101
9.3 平台梁设计 102

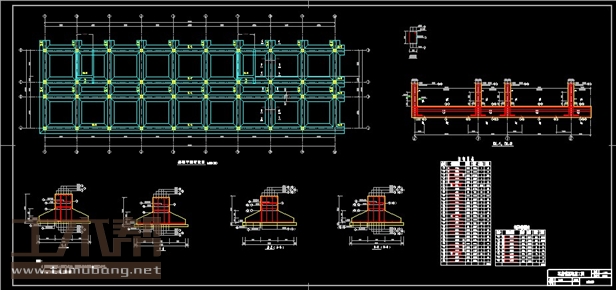

10 基础设计 104
参考文献 111

土木工程建筑设计施工图

土木工程结构设计施工图

土木工程施工组织设计图
