3层钢结构商场,土木工程建筑结构毕业设计,长48米,宽60.42米,面积5184平方米

土木工程建筑设计说明书

建筑长48m,宽60.42m.一榀框架层高4.2m,柱距6m,4跨,跨度6m,6m,6m,6m;
一层:办公室4*6*1间、7*4*2间、6*4*2间,广播室4*6*1间,男浴室9*13*1间,女浴室9*13*1间;
二层:办公室8*4*1间;
三层:办公室8*4*2间,6*4*4间,职工宿舍6*6*6间;

土木工程结构设计计算书

20161结构设计计算书-目录
第1章 建筑设计 1
1.1 夏宫休闲娱乐中心的组成 1
1.1.1 夏宫休闲娱乐中心简介 1
1.1.2 构件的组成 1
1.2平面设计 1
（1）总平面对平面设计的影响； 1
（2）平面设计与不同功能分区的关系； 1
（3）平面设计与人流的关系； 1
（4）柱网选择； 1
（5）生活间设计； 1
1.2.1 总平面对平面设计的影响 1
1.2.2 平面设计与不同功能分区的关系 2
1.2.3 平面设计与人流的关系 2
1.2.4 柱网布置 2
1.2.5 休息空间布置 2
1.3 剖面设计 2
1.3.1高度的确定 2
1.3.2 天然采光 2
1.4立面设计及内部空间处理 3
1.4.1 立面设计 3
1.4.2 内部空间处理 3
第2章 结构设计 4
2.1 荷载计算 4
2.1.1 设计资料 4
2.1.2 荷载计算 4
2.2 钢框架设计 7
2.2.1 设计资料 7
2.2.2 荷载标准值汇集 7
2.2.3 屋盖、楼盖重力荷载代表值Gi的计算 10
2.2.4 水平地震作用下框架的侧移计算 11
2.2.5 框架在水平地震作用下的内力计算 16
2.2.6 竖向荷载作用下横向框架的内力计算 19
2.2.7 内力组合 28
2.2.8 内力及位移修正 35
2.2.9 变形验算 36
2.2.9. 1结构的整体验算 36
2.2.10 构件验算 37
2.2.11 节点域设计 43
2.2.12 节点设计 44
2.3 组合楼板设计 51
2.3.1 荷载和内力计算 51
2.3.2 压型钢板验算（施工阶段） 52
2.3.3 组合板验算（使用阶段） 52
2.3.4 斜截面抗剪验算 53
2.3.5 支座负弯矩配筋计算 53
2.3.6 挠度验算 53
2.3.7 自振频率验算 54
2.4 网架设计 55
2.4.1 网架形式及几何尺寸 55
2.4.2 荷载 56
2.4.3 初选截面 56
2.4.4 内力分析 56
2.5 檩条设计 63
2.5.1 设计资料 63
2.5.2 荷载标准值 63
2.5.3 内力计算 63
2.5.4 截面选择及截面特性 64
2.5.5 验算 64
2.6 基础设计 65
2.6.1 基础埋深 65
2.6.2 求地基承载力特征值 66
2.6.3 初选基础尺寸 66
2.6.4计算基底边缘压力 66
2.6.5 验算基底压力的允许条件 66
2.6.6 基础抗冲切验算 66
2.6.7 基础配筋计算 67
图2-22基础详图 69
结 论 69
参考文献 70
致 谢 71

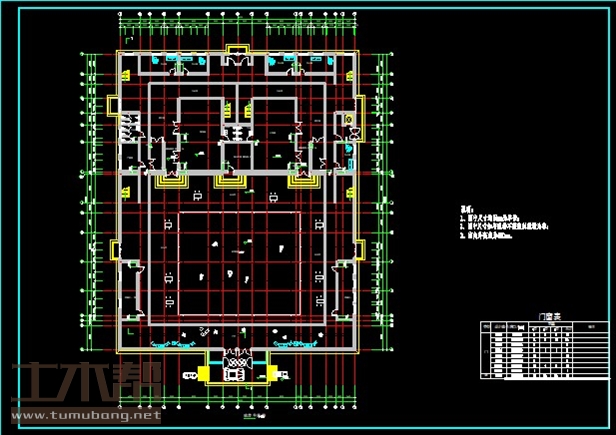

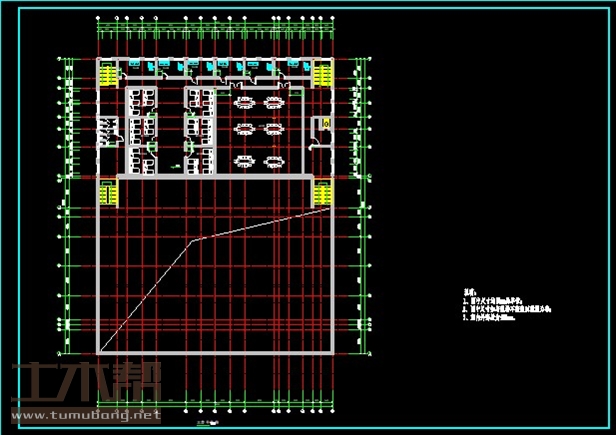

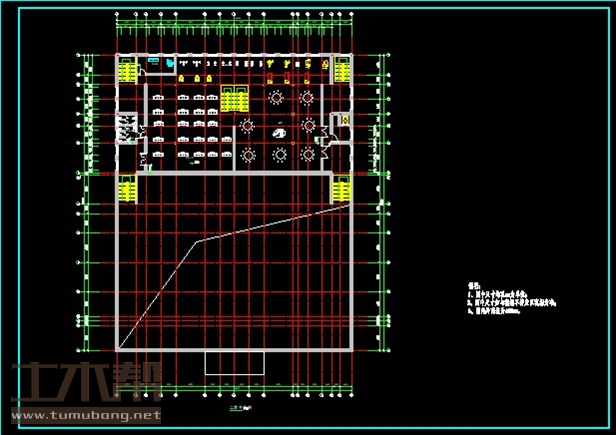

土木工程建筑设计施工图

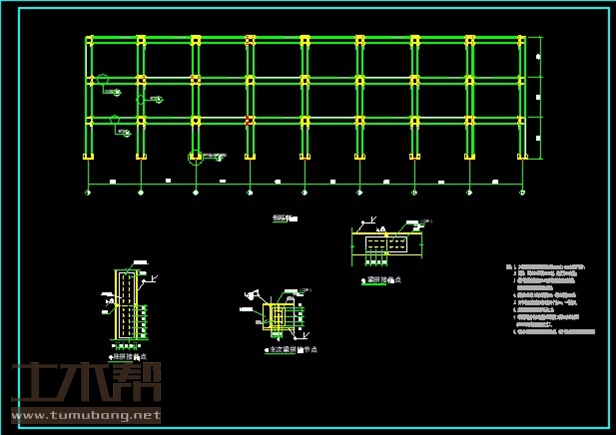

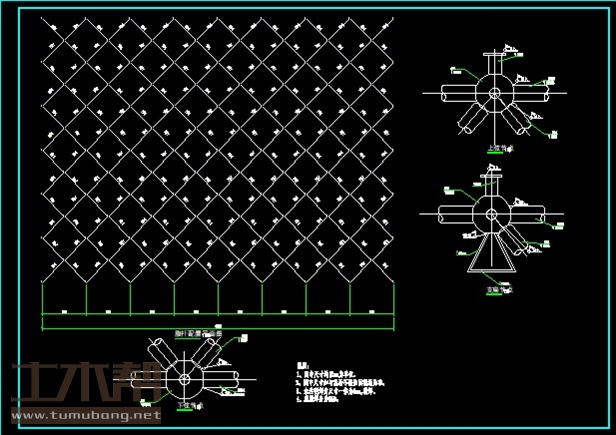

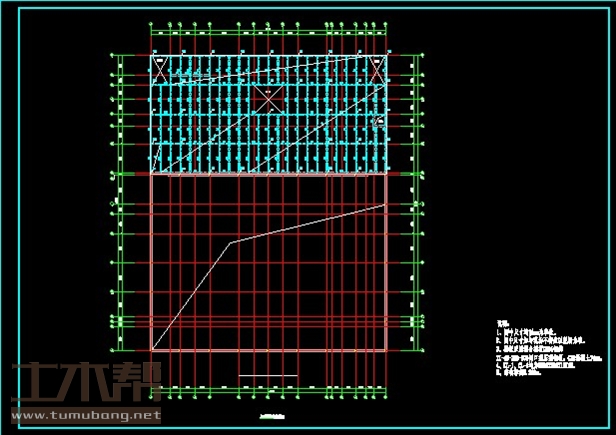

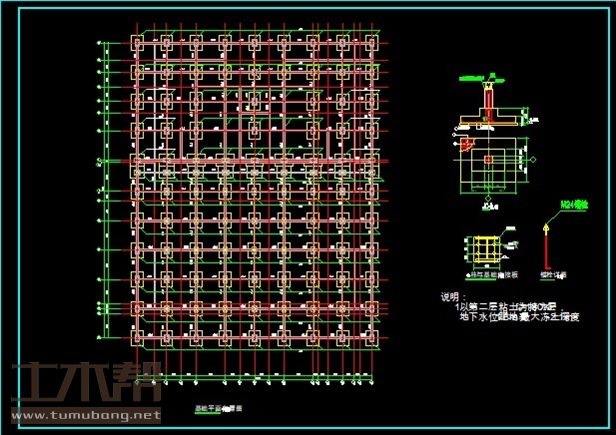

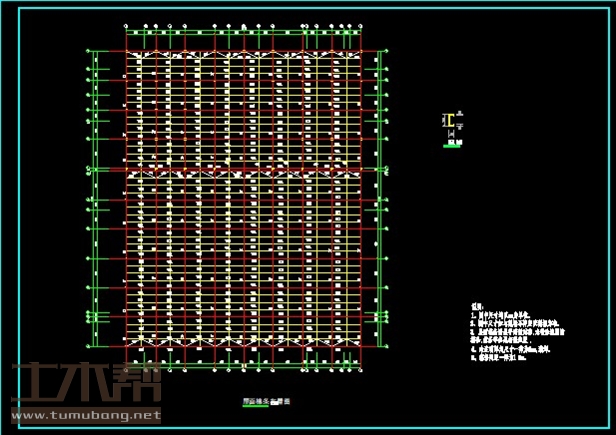

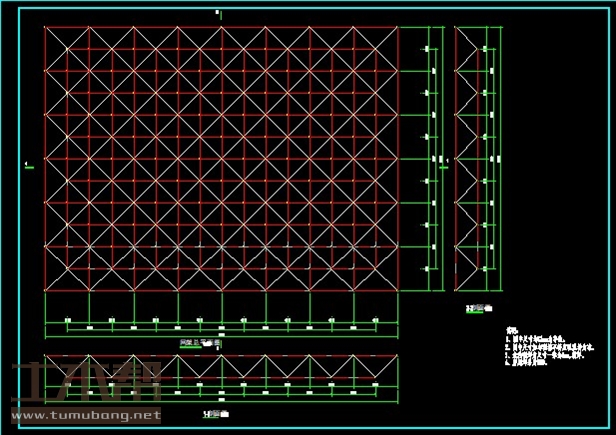

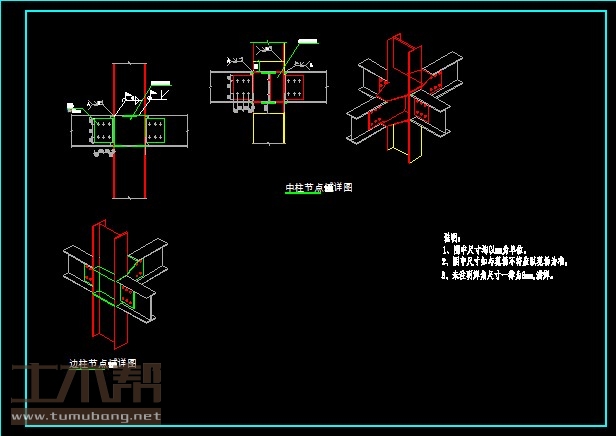

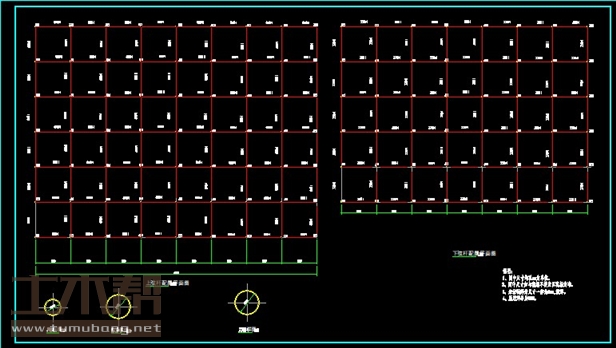

土木工程结构设计施工图
