7层框架结构办公楼,土木工程建筑结构毕业设计,长78.24米,宽24.14米,面积9462平方米

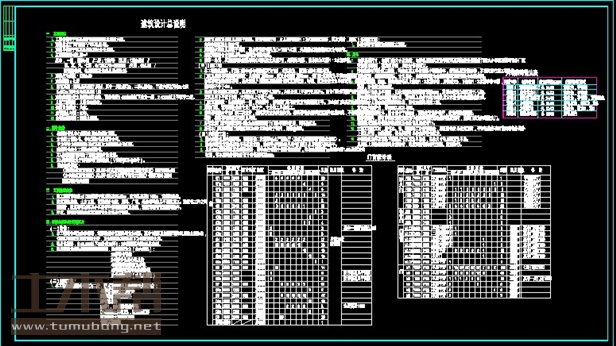

土木工程建筑设计说明书

建筑长78.24m,宽24.14m.一榀框架层高3.7m,柱距8.4m,2跨,跨度6.3m,9.2m;

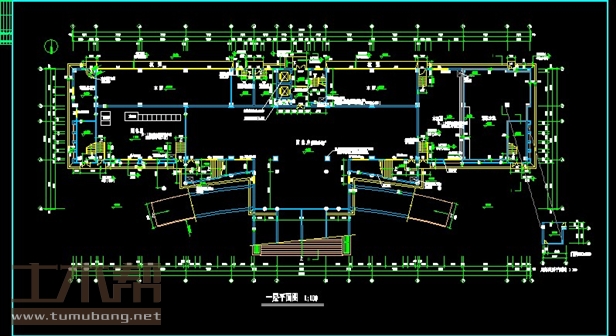

一层:司机休息室3.9*6.3*1间,配电房15.3*9.2*1间,消防控制室3.9*6.3*1间,监控机房3.9*6.3*1间,水泵房8.9*15.5*1间,消防水池房11.4*15.5*1间;

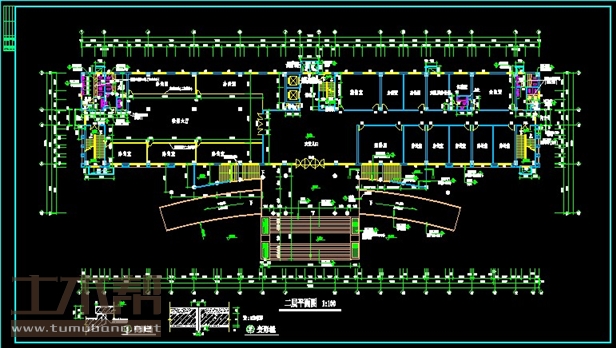

二层:办公室11.4*4.2*2间、3.9*6.3*3间、3.9*6.6*5间、7.8*4.2*3间,接待室7.8*6.6*2间,会议室7.5*6.3*1间;

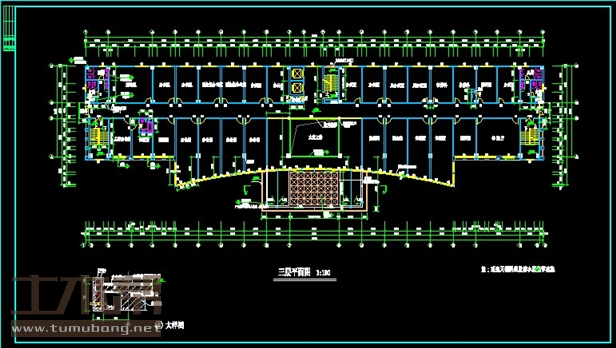

三层:活动室7.5*6.3*1间,办公室3.9*6.3*11间、3.9*6.6*5间,社保科3.9*6.3*2间,资料室3.6*6.3*1间、3.9*6.6*2间,仲裁厅7.5*6.6*1间,仲裁室3.9*6.6*2间,鉴定站3.9*6.6*1间,技能科3.9*6.6*1间,休息室3.6*6.6*1间;
四~五层:会议室7.5*6.3*1间,资料室3.9*6.3*1间、3.9*6.6*1间,办公室3.9*6.3*10间、3.9*6.6*14间、8.4*5.7*1间,休息室3.9*6.3*1间,会议室7.5*6.3*1间;

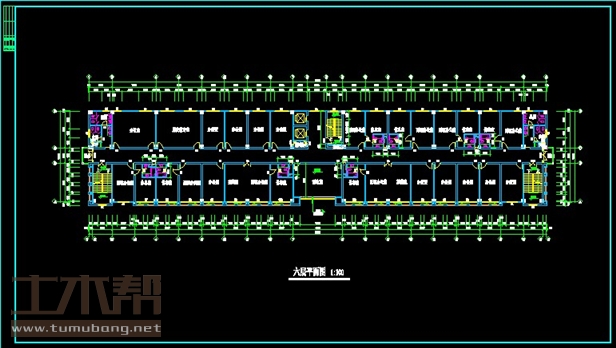

六层:会议室7.5*6.3*1间,局使教育室7.8*6.3*1间,办公室3.9*6.3*8间、3.9*6.6*10间,休息室3.9*6.3*4间、3.9*6.6*4间,接待室3.9*6.6*2间;

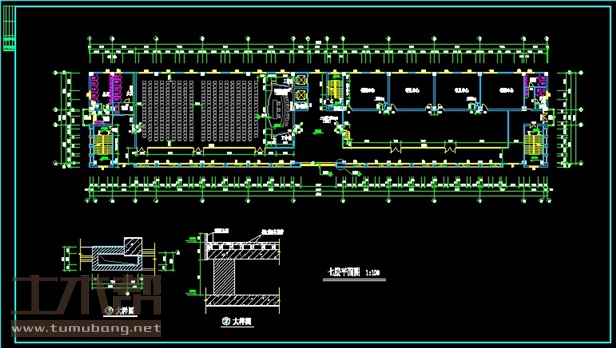

七层:信息中心7.8*6.3*4间;

土木工程结构设计计算书

20149结构设计计算书-目录
第一章 绪论 ……………………………………………………………………02
第一节 工程概况 ………………………………………………………………02
第二章 结构选型和结构布置 …………………………………………………03
第一节 结构设计 ……………………………………………………………03
第二节 结构布置 ……………………………………………………………05
第三章 荷载计算 ………………………………………………………………07
第一节 板的荷载计算 …………………………………………………………07
第二节 构件自重计算………………………………………… ………………08

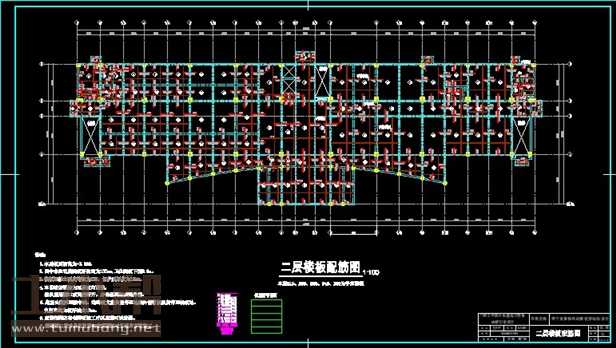

第四章 钢筋混凝土现浇楼盖设计 ……………………………………………10
第一节 板的结构布置及分类 …………………………………………………10
第二节 板的荷载计算及设计 …………………………………………………11

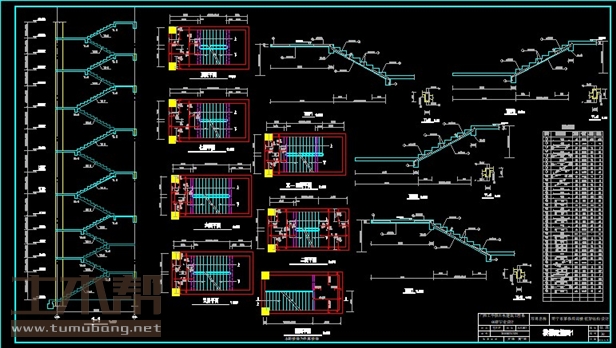

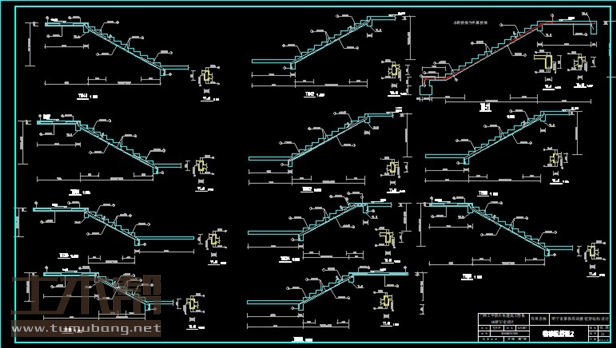

第五章 楼梯设计 …………………………………………………………………19
第一节 梯段板的计算 …………………………………………………………19
第二节 平台板计算 ……………………………………………………………21
第三节 平台梁计算 ……………………………………………………………22

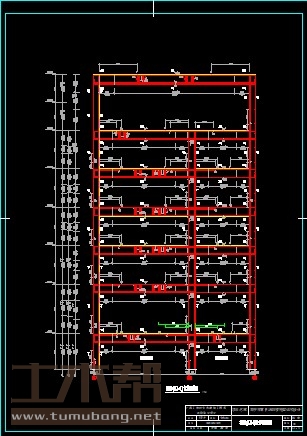

第六章 一榀框架结构计算 ………………………………………………………24
第一节 确定框架计算简图 ……………………………………………………24
一、框架梁柱截面尺寸的确定……………………………………………24
二、确定梁、柱截面尺寸…………………………………………………25
三、梁刚度计算……………………………………………………………25
第二节 框架荷载计算 …………………………………………………………27
一、构件自重计算…………………………………………………………27
二、活荷载标准计算………………………………………………………31
第三节 竖向荷载作用下框架受荷总图 ………………………………………32
一、屋面框架梁WKL5(2)A-D轴间荷载 ………………………………33
二、第七层框架梁WKL5(2)A-D轴间荷载………………………………38
三、第六层框架梁KL5(2)A-D轴间荷载…………………………………46
四、第四、五层框架梁KL5(2)A-D轴间荷载……………………………53
五、第三层框架梁WKL5(2)A-D轴间荷载………………………………59
六、第二层框架梁WKL5(2)A-D轴间荷载………………………………66
第四节 风荷载作用下框架的内力计算 ………………………………………81
一、相对线刚度的计算 ……………………………………………………82
二、各层柱的D值计算……………………………………………………85
三、风荷载作用下的框架侧移计算 ………………………………………87
四、风荷载效应产生的内力计算………………………………………………87
第五节 框架梁、柱的内力组合 …………………………………………………95
第六节 框架结构梁的截面设计 …………………………………………………96
第七节 框架结构柱的截面设计 …………………………………………………105
一、一层框架柱KZ7截面设计…………………………………………………105
二、二层框架柱KZ7截面设计 ………………………………………………110
三、三层框架柱KZ7截面设计…………………………………………………115
四、四层框架柱KZ7截面设计…………………………………………………120
五、五层框架柱KZ7截面设计…………………………………………………123
六、六层框架柱KZ7截面设计…………………………………………………127

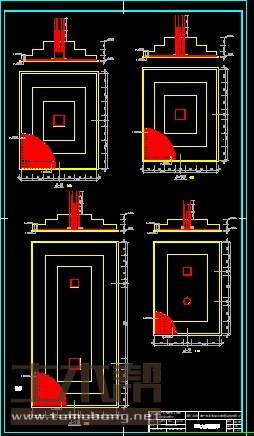

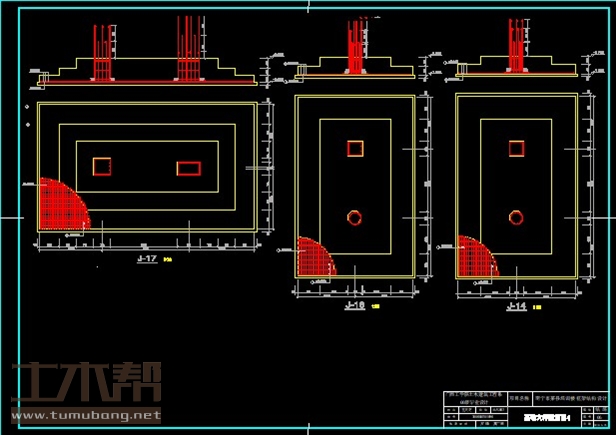

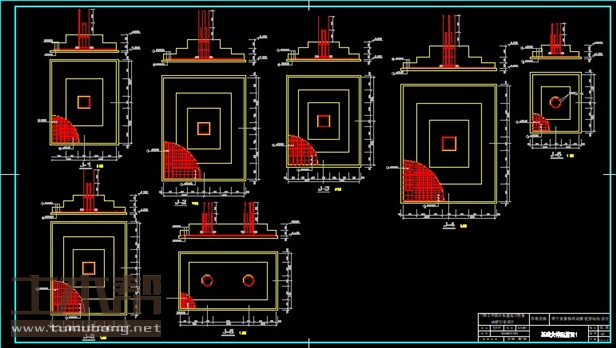

第七章 柱下基础设计 ………………………………………………………………131
第一节基础尺寸的确定 …………………………………………………………131
一、确定地基的类型及基础的持力层 ………………………………………132
二、确定基础类型 …………………………………………………………132
第二节 荷载效应组合 …………………………………………………………… 132
一、 标准组合计算 …………………………………………………………132
二、 基本组合计算 ……………………………………………………………132
第三节 C轴框架柱下独立基础的设计 ………………………………………… 133
一、 基础底面积的初步确定 ………………………………………………134
二、 验算基础高度 ……………………………………………………………135
三、 配筋计算 …………………………………………………………………137
附录：
附表1 框架梁内力组合
附表2 框架柱内力组合
平面荷载布置图

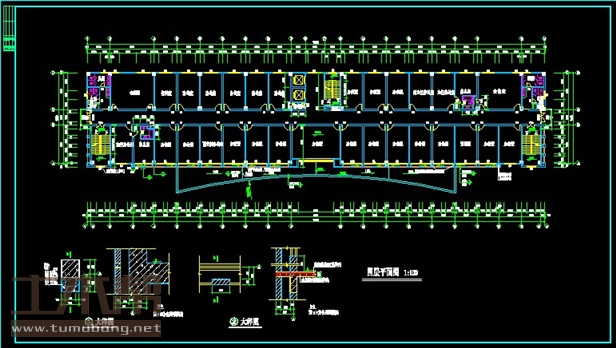

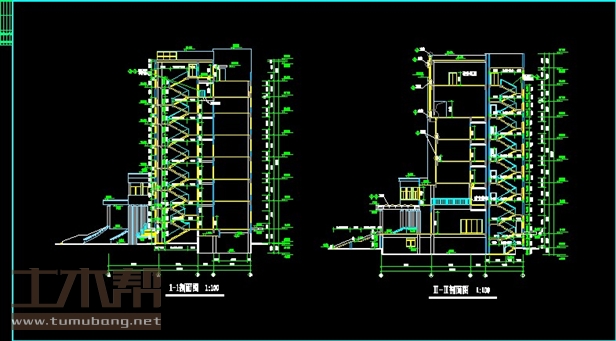

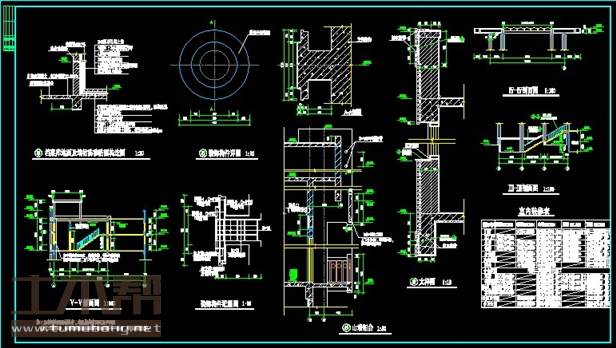

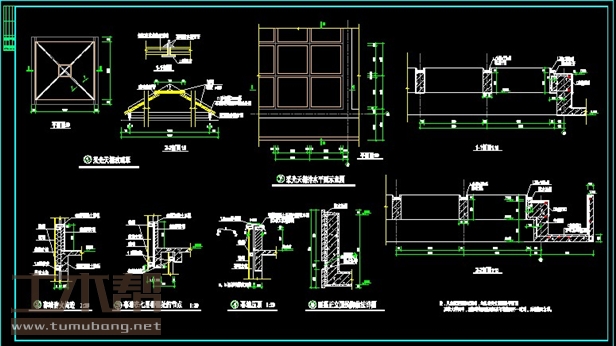

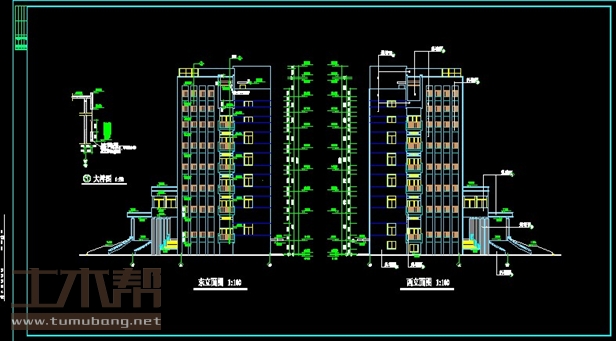

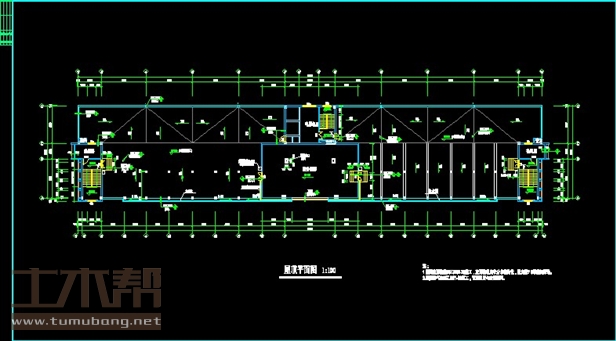

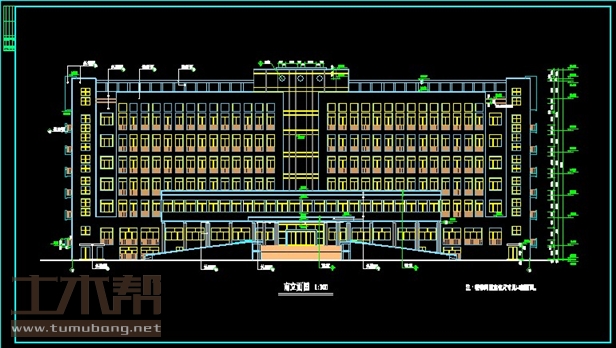

土木工程建筑设计施工图

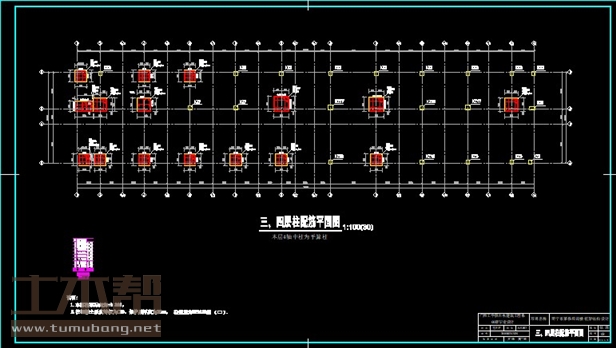

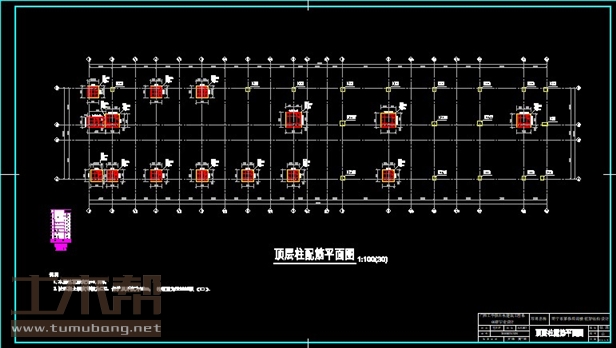

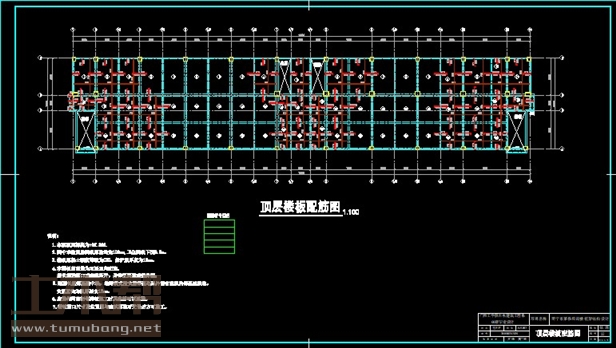

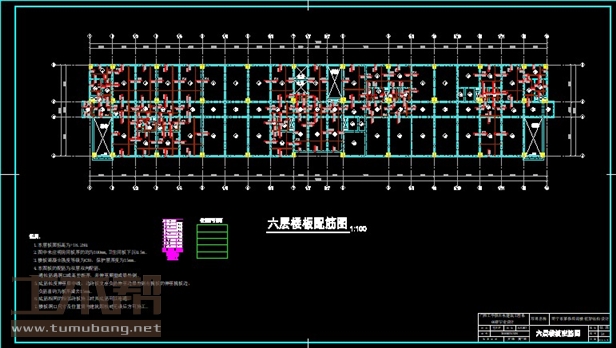

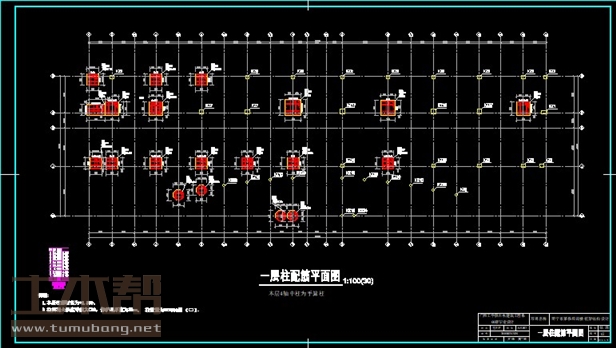

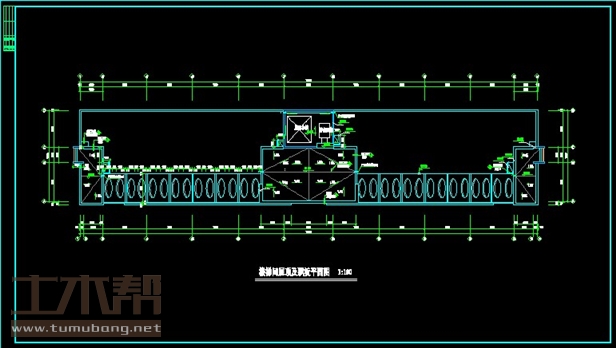

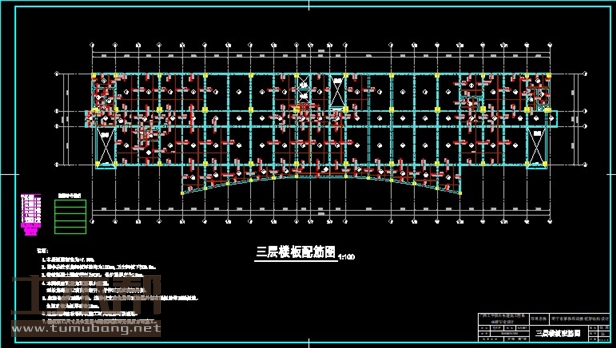

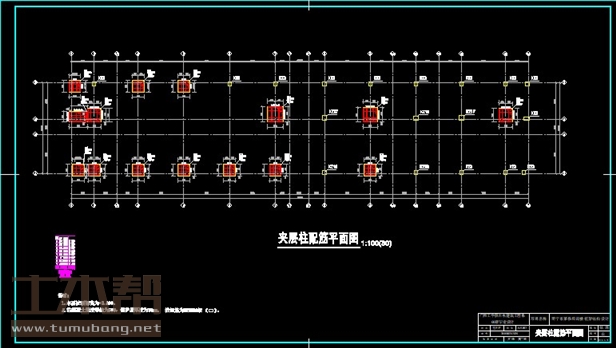

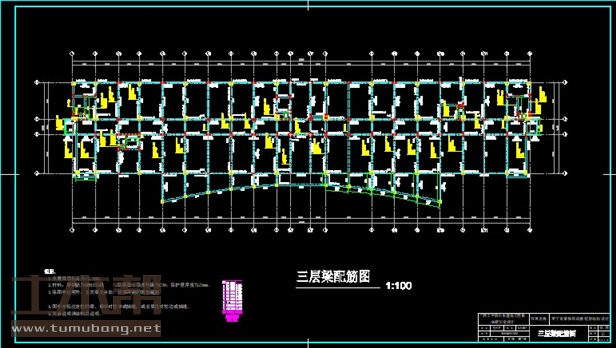

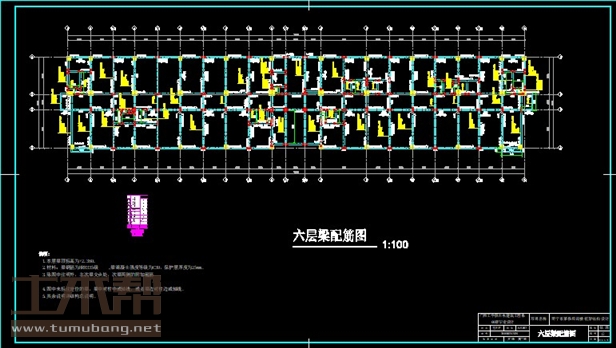

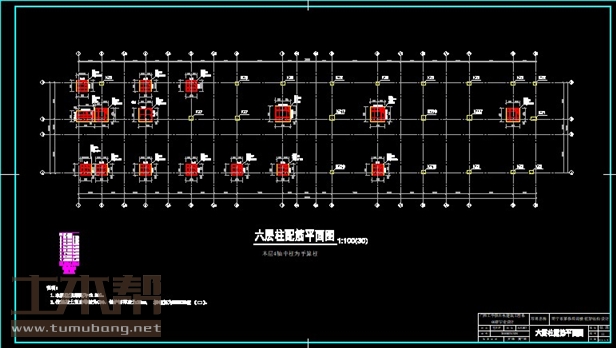

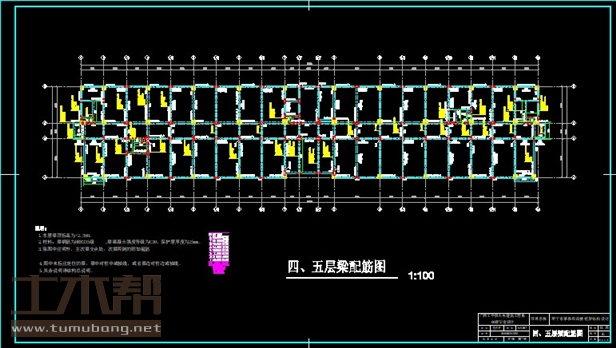

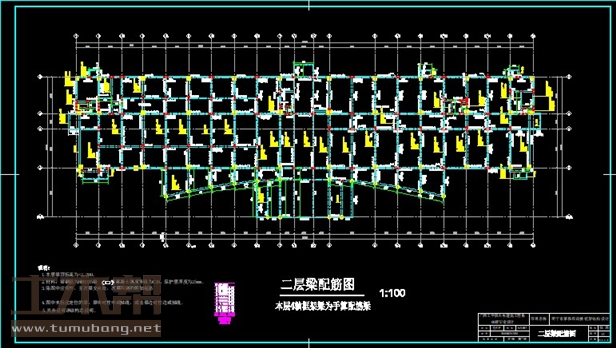

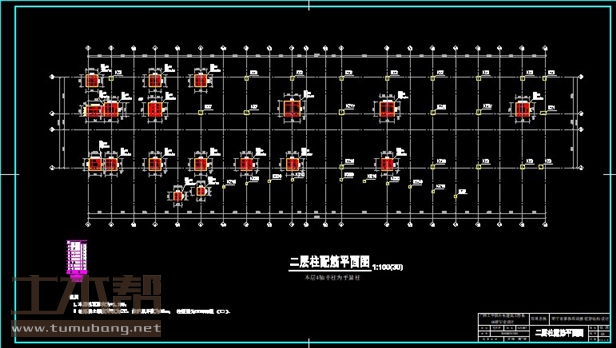

土木工程结构设计施工图

土木工程施工组织设计图
