4层框架结构教学楼,土木工程建筑结构毕业设计,长52.8米,宽20.7米,面积4372平方米

土木工程建筑设计说明书

建筑长52.8m,宽20.7m.一榀框架层高3.6m,柱距3.3m,3跨,跨度7.5m,2.1m,7.5m;

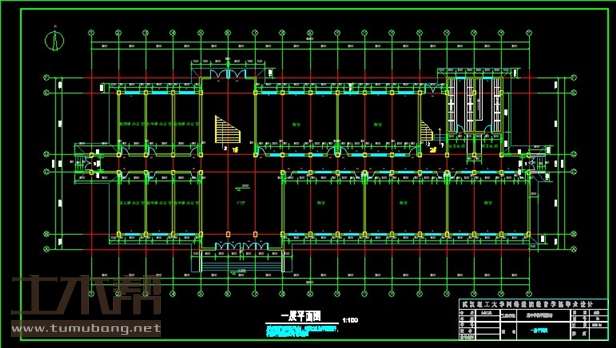

一层:物理组办公室3.3*7.5*1间,化学组办公室3.3*7.5*1间,政治组办公室3.3*7.5*1间,教室9.9*7.5*5间,语文组办公室3.3*7.5*1间,数学组办公室3.3*7.5*2间;

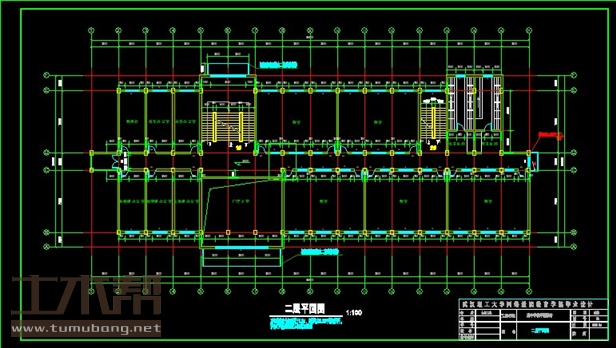

二层:生物组办公室3.3*7.5*1间,地理组办公室3.3*7.5*1间,文体组办公室3.3*7.5*1间,教室9.9*7.5*5间,校长办公室3.3*7.5*1间,教务处3.3*7.5*1间主任办公室3.3*7.5*1间;
三层:教室9.9*7.5*8间;
四层:多媒体教室9.9*7.5*1间,美术室9.9*7.5*1间,会议室9.9*7.5*1间,舞蹈室9.9*7.5*1间,器材室9.9*7.5*1间,学生阅览室9.9*7.5*1间,教师阅览室9.9*7.5*1间,图书室9.9*7.5*1间;

土木工程结构设计计算书

20132结构设计计算书-目录
第二章 结构布置及构件选型 2
第一节 结构总平面布置 2
一、结构平面布置的一般原则 2
二、柱网布置 2
三、框架梁布置和框架承重方案的确定 2
第二节 构件选型 2
一、梁截面尺寸估算 2
二、板尺寸估算 3
三、柱截面尺寸估算 3
第三章 第3榀框架计算简图 4
第一节 计算单元的选取 4
第四章 第3榀框架荷载计算 5
第一节 竖向荷载计算 5
（一）屋面荷载 6
（二）楼面荷载 6
（三）墙体自重标准值 6
（四）门窗自重标准值 6
（五）重力荷载代表值 6
（一）恒载计算 7
（二）活载计算 9
第二节 横向荷载计算 11
第五章 内力计算与分析 12
第一节 柱的侧移刚度计算 12
第二节 恒荷载作用下框架内力计算 13
第三节 活荷载作用下框架内力计算 16
第四节 风荷载作用下框架内力计算 18
第六章 内力组合 21
第一节 框架梁内力组合 21
第二节 框架柱内力组合 22
第一节 框架梁配筋 25
一、框架梁正截面承载力计算 25
二、框架梁的斜截面承载力计算 25
第二节 框架柱配筋 26
一、B轴框架柱配筋 26
二、C轴框架柱配筋 27
三、框架柱抗剪承载力计算 28
第八章 楼梯配筋计算 28
一、楼梯 28
二、平台板TB 29
三、平台梁TL1 30
第九章 电算与手算的分析 31
第十章 基础设计计算 31
第一节 边柱基础计算 31
一、基础顶面以上荷载 31
二、确定基础底面尺寸 32
四、确定基础高度 33
五、基底配筋计算 35
第二节 中柱基础计算 36
一、基础顶面以上荷载 36
二、确定基础底面尺寸 37
参考文献 42
附录 43
致 谢 48

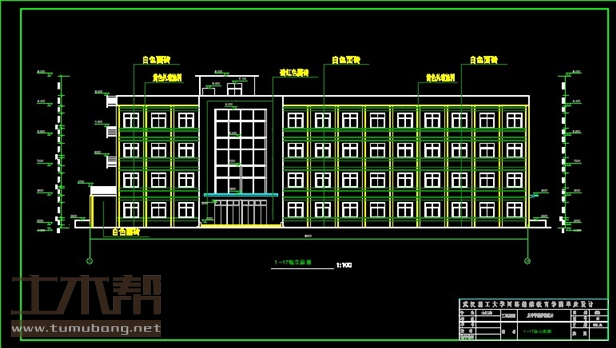

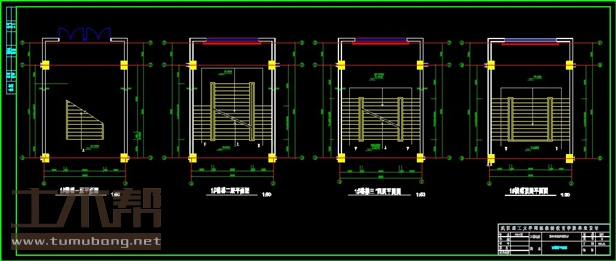

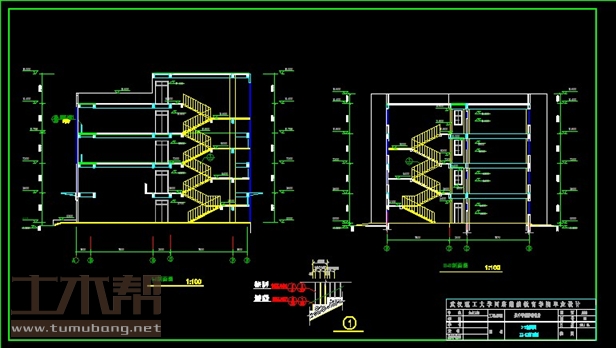

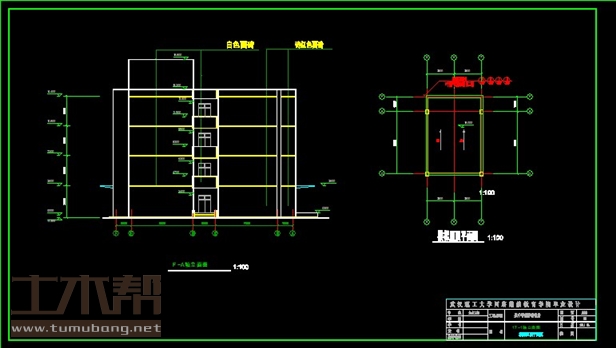

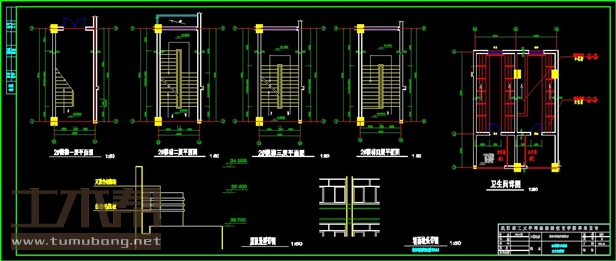

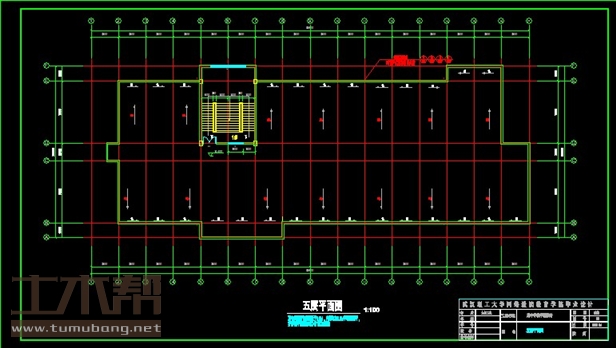

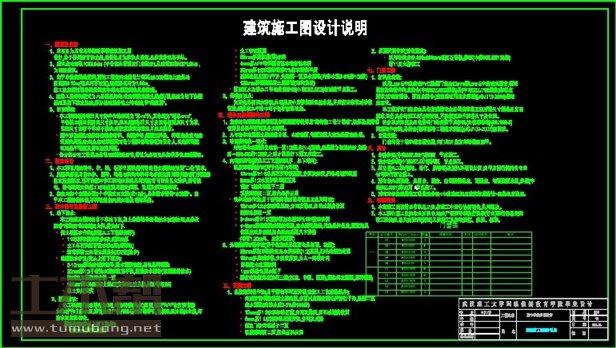

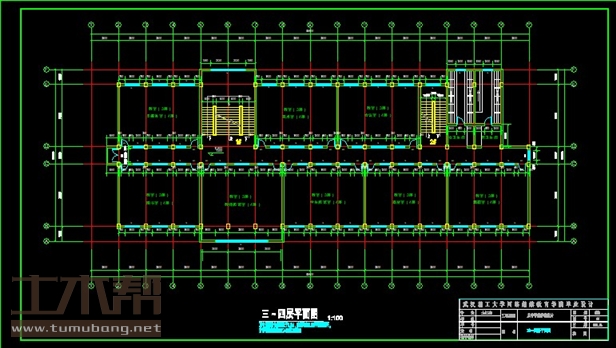

土木工程建筑设计施工图

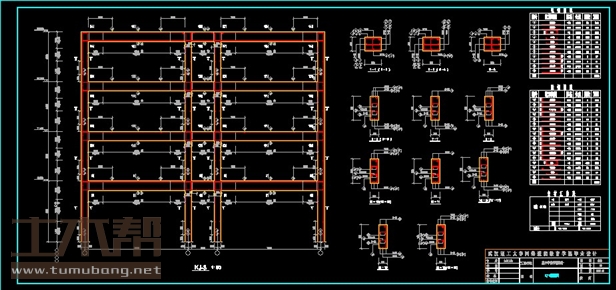

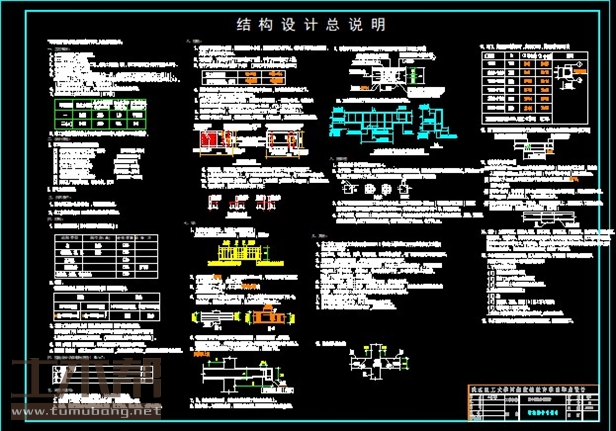

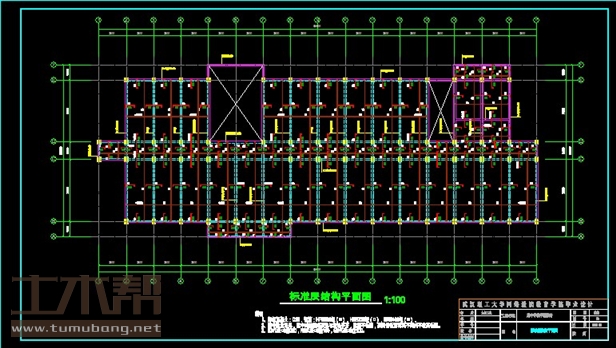

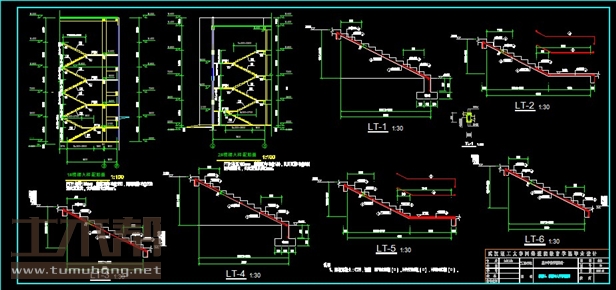

土木工程结构设计施工图

土木工程施工组织设计图
