5层框架结构教学楼,土木工程建筑结构毕业设计,长57.6米,宽16.2米,面积4665平方米

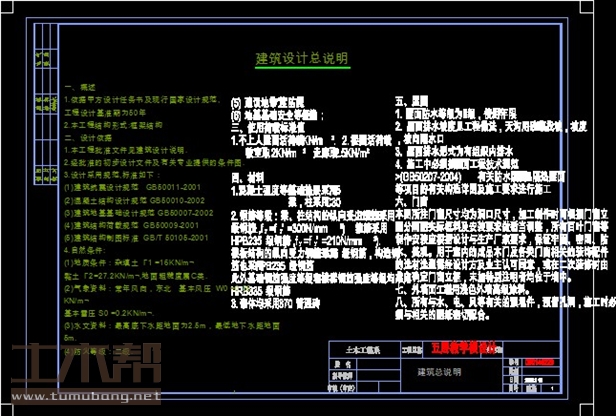

土木工程建筑设计说明书

建筑长57.6m,宽16.2m.一榀框架层高3.3m,柱距4.5m,3跨,跨度6.6m,3m,6.6吗;

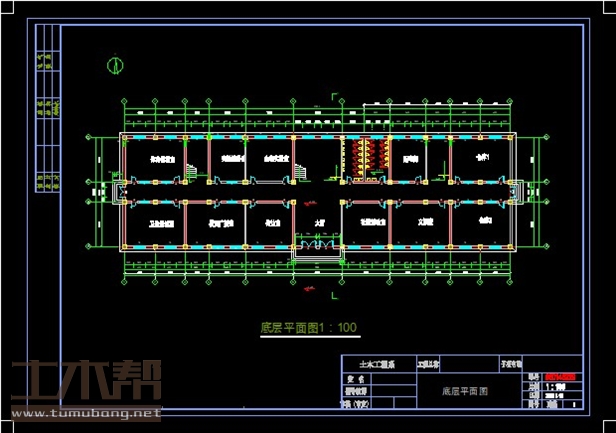

一层:卫生保健室9*6.6*1间,体育器材室9*6.6*1间,实验准备室5.4*6.6*1间,生物实验室5.4*6.6*1间,配电间5.4*6.6*1间,仓库9*6.6*2间,文娱室9*6.6*1间,社团活动室7.2*6.6*1间,传达室7.2*6.6*1间,校园广播室7.2*6.6*1间;

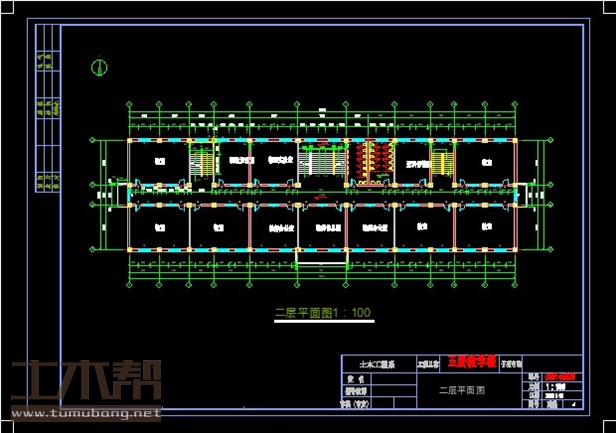

二层:教室9*6.6*6间,实验准备室5.4*6.6*1间,物理实验室5.4*6.6*1间,资料保管室5.4*6.6*1间,教师办公室7.2*6.6*2间,教师休息室7.2*6.6*1间;
三层:教室9*6.6*6间,实验准备室5.4*6.6*1间,化学实验室5.4*6.6*1间,资料保管室5.4*6.6*1间,教师办公室7.2*6.6*2间,教师休息室7.2*6.6*1间;

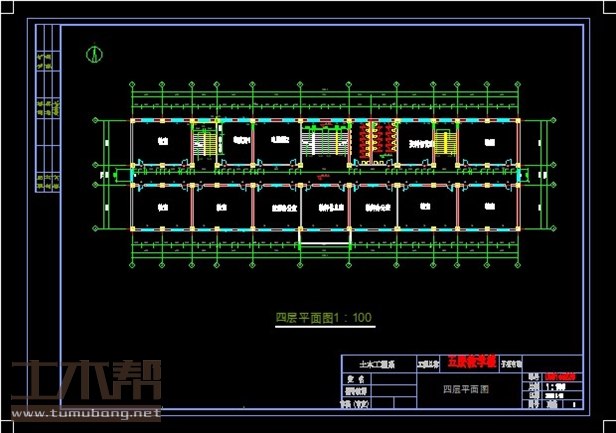

四层:教室9*6.6*6间,电脑房5.4*6.6*1间、7.2*6.6*1间,资料保管室5.4*6.6*1间,教师办公室7.2*6.6*2间,教师休息室7.2*6.6*1间;

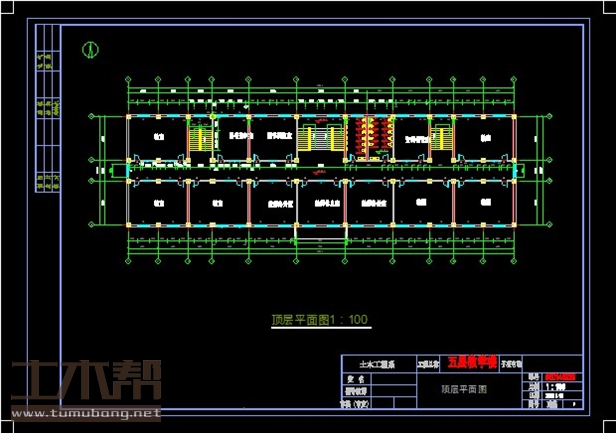

五层:教室9*6.6*6间,图书资料室5.4*6.6*1间,图书阅览室7.2*6.6*1间,资料保管室5.4*6.6*1间,教师办公室7.2*6.6*2间,教师休息室7.2*6.6*1间;

土木工程结构设计计算书

20131结构设计计算书-目录
第一章 设计任务及要求 1
1.1设计原始资料 1
1.1.1工程概况 1
1.1.2自然条件 1
1、建设地带、地形及周边条件（环境）： 1
2、气象： 1
3、水文、地质： 1
第二章 结构方案总说明 2
2.1材料选择 2
2.1.1钢筋选择： 2
2.1.2砼强度的选择： 2
2.2构件截面尺寸选择 2
2.2.1梁的截面尺寸 2
2.2.2板的设计 3
2.2.3柱的设计 3
2.3荷载统计 3
2.3.1.竖向荷载 3
2.3.2梁荷载 4
2.3.3墙体及其他构件 4
2.3.4风荷载 6
2.4截面几何特性 7
2.4.1惯性矩 7
2.4.2线刚度 i＝EI/l 7
l：对楼层取层高，对底层柱取基础顶面至二层楼板顶面 7
第三章 结构方案设计计算 8
3.1框架结构的内力计算和荷载效应组合及侧移计算 8
3.1.1楼面板的内力计算（单向板） 8
3.1.2走廊上的双向板计算 9
3.1.3纵向次梁配筋设计 10
3.2.风荷载作用下的框架内力计算 11
3.2.1各杆相对线刚度及相关尺寸 11
3.2.2框架柱反弯点高度计算 12
3.2.3风荷载作用下的框架内力 13
3.2.4风荷载作用下的侧移计算 16
3.3.框架的荷载效应组合（非抗震组合时） 17
3.3.1.组合公式 17
3.3.2．控制截面内力组合值 17
3.3.3．荷载效应组合 17
3.4水平地震作用下的框架计算 29
3.4.1.框架的抗震等级： 29
3.4.2.场地和特征周期值 29
3.4.3.重力荷载代表值 29
3.4.4.结构自振周期T1 30
3.4.5.地震影响系数α 30
3.4.6.计算水平地震作用标准值 31
3.4.7.水平地震作用产生的框架内力 31
3.5竖向荷载作用下的框架内力计算 46
3.5.1竖向荷载作用下的框架内力计算 46
3.5.2恒荷载作用下的框架内力： 48
3.5.3活荷载作用下的框架内力： 52
3.6配筋 55
3.6.1框架梁的配筋： 55
3.6.2框架柱配筋 59

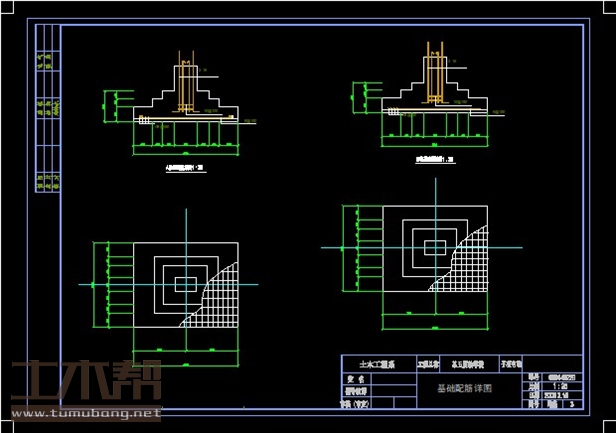

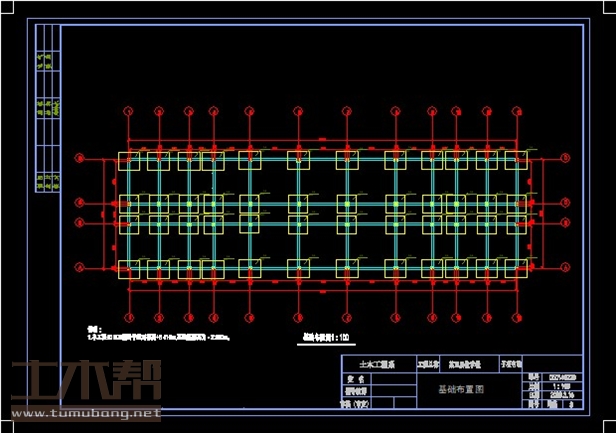

3.6.3框架的基础设计 68
3.6.4楼梯设计 75
参考文献 80

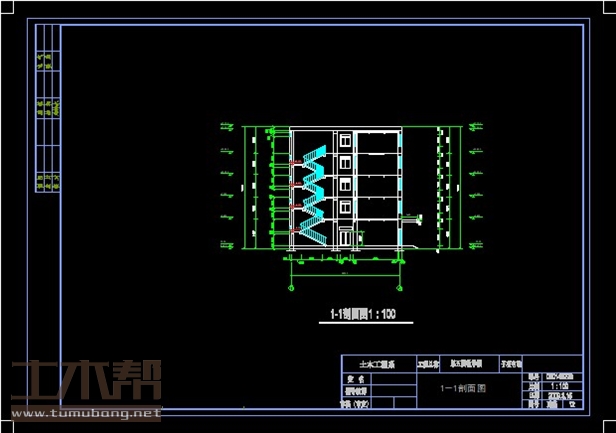

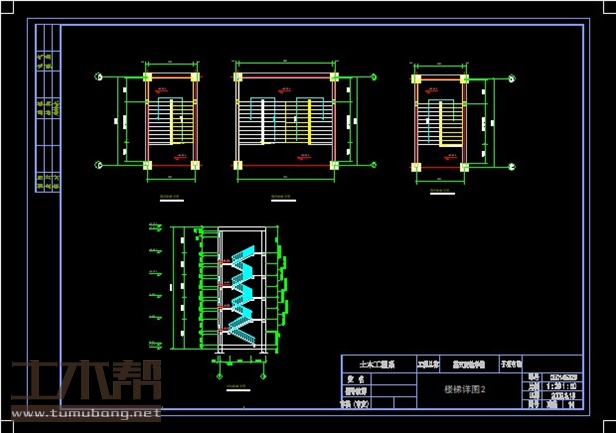

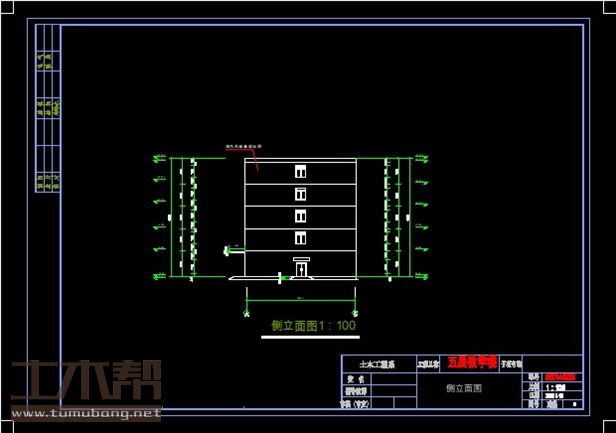

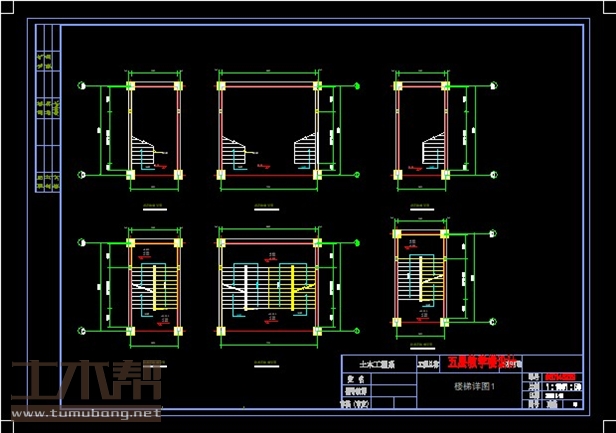

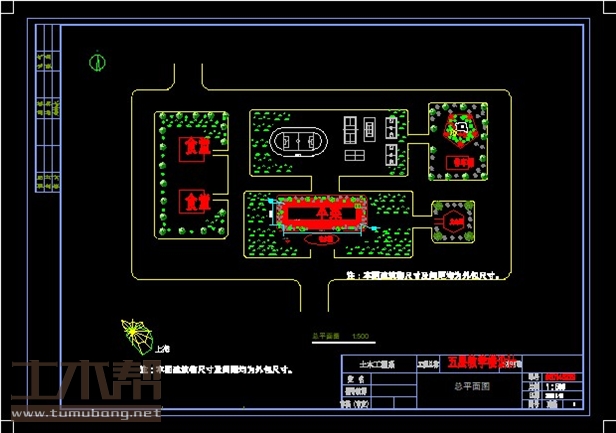

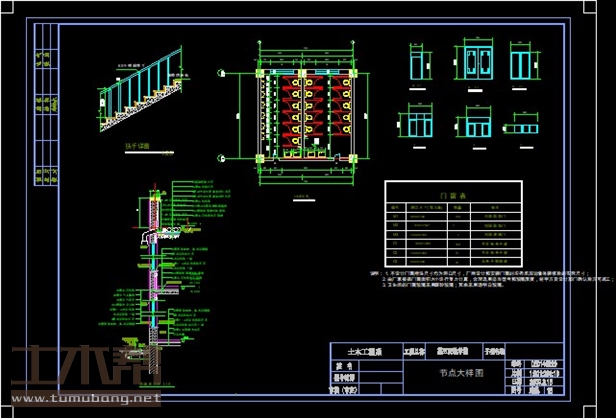

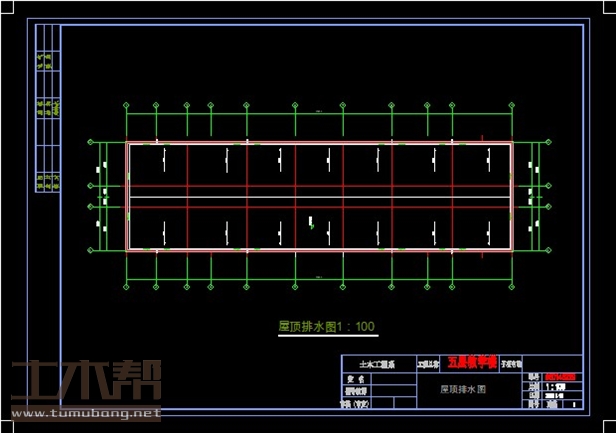

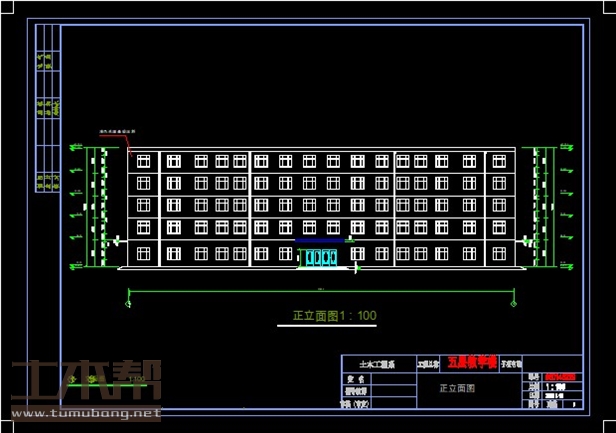

土木工程建筑设计施工图

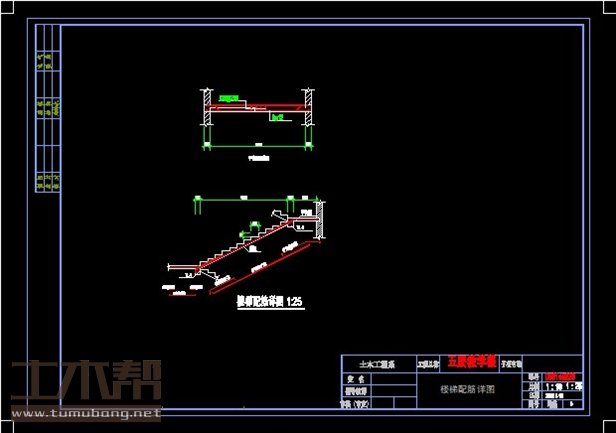

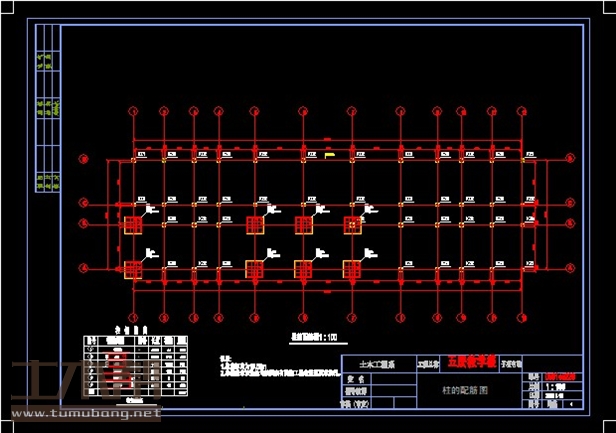

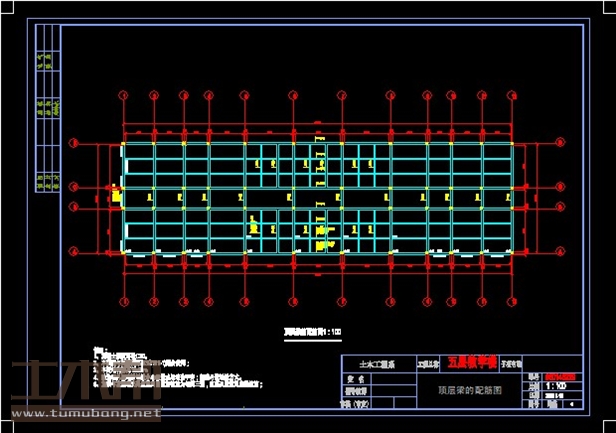

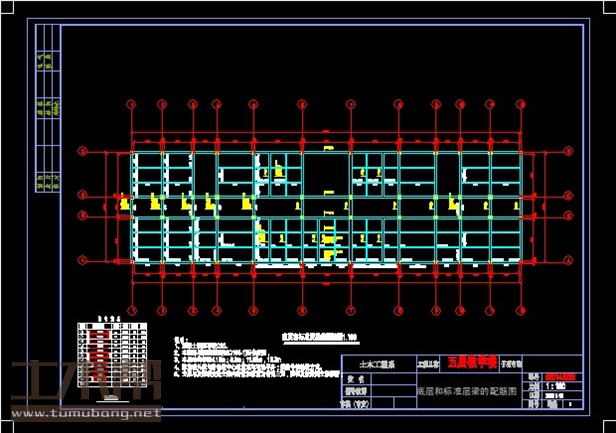

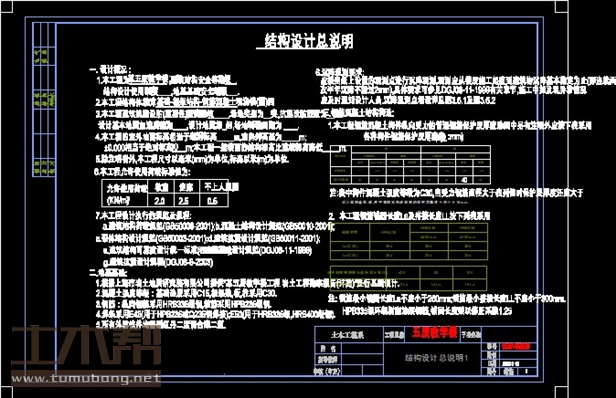

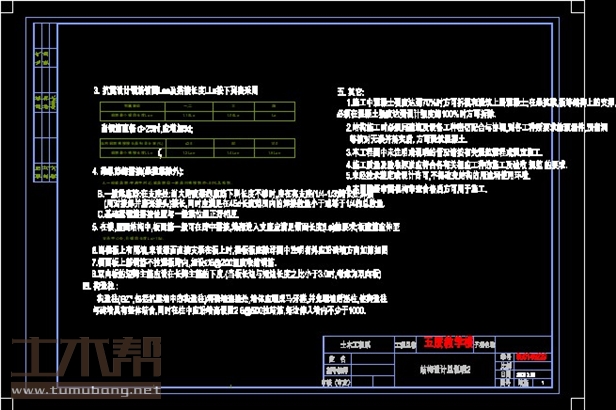

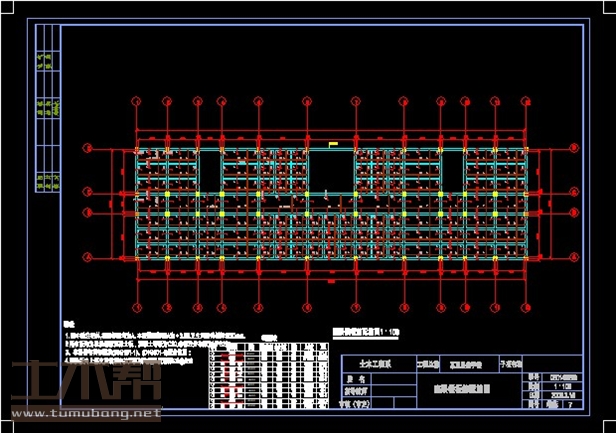

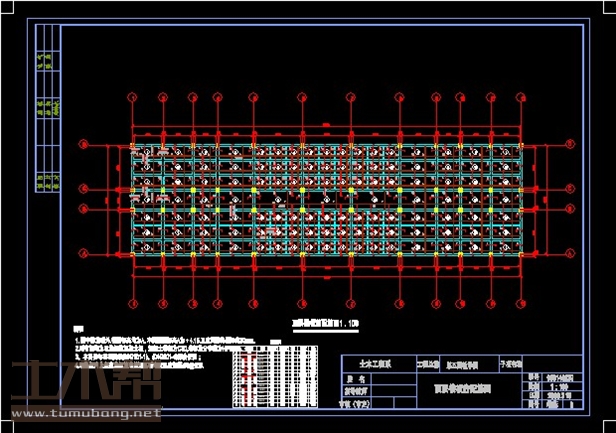

土木工程结构设计施工图

土木工程施工组织设计图
