4层框架结构教学楼,土木工程建筑结构毕业设计,长69.9米,宽16.804米,面积4823平方米

土木工程建筑设计说明书

建筑长69.9m,宽16.804m.一榀框架层高3.9m,柱距7.8m,2跨,跨度8.4m,8.1m;
一层:卫生保健室3.9*6*1间,体育器材室12*6*2间,维修管理室3.6*6*1间,传达值班室3.3*6*1间,配电室3.6*6*1间,总务仓库3.9*6*1间,化学实验室11.7*8.1*1间,仪器准备室3.9*6*3间,生物实验室12*8.1*1间,劳动教室11.7*8.1*1间,劳动教具室3.9*6*1间;
二层:卫生保健室3.9*6*2间,心理咨询室7.2*6*1间,教学办公室4.8*6*1间,行政办公室3.6*6*1间、3.3*6*1间,科技活动室3.6*6*1间、7.2*6*1间,电器教材室4.8*6*1间,物理实验室11.7*8.1*1间,仪器准备室3.9*6*2间,物理实验室12*8.1*1间,地理教室10.8*8.1*1间,书法教室12*8.1*1间,美术教室11.7*8.1*1间,美术教具室3.9*6*1间;
三层:教学办公室3.9*6*2间、4.8*6*1间、7.2*6*2间,会议接待室4.8*6*1间、7.2*8.1*1间,行政办公室3.6*6*2间、3.3*6*1间,语言教室11.7*8.1*1间、12*8.1*2间,语言资料室3.9*6*2计算机教室11.7*8.1*1间,计算机辅助用房3.9*6*1间;
四层:教学办公室3.9*6*2间、4.8*6*1间、7.2*6*2间,行政办公室3.6*6*2间、3.3*6*1间,音乐教室7.8*8.1*1间,乐库室3.9*6*1间,计算机教室12*8.1*2间、/1.7*8.1*1间,计算机辅助用房3.9*6*1间、3.6*6*1间,德育展览室10.8*8.1*1间;

土木工程结构设计计算书

20130结构设计计算书-目录
1 引言 1
2 建筑结构设计 3
2.1工程概况 3
2.1.1工程名称 3
2.1.2建设地点 3
2.1.3工程概况 3
2.1.4地质条件 3
2.1.5气象资料 3
2.1.6地震情况 3
2.1.7材料 3
2.2 设计依据 3
2.3 建筑设计概述 4
2.4 结构布置 4
2.5 截面初估 6
2.5.1 板截面初估： 6
2.5.2 框架梁截面初估： 6
2.6框架计算简图 8
2.6.1确定框架计算简图 8
2.6.2计算各框架梁柱线刚度： 8
2.7荷载计算 10
2.7.1恒载标准值计算 10
2.7.2活荷载标准值 11
2.7.3竖向荷载下框架受荷总图 12
2.7.4风荷载标准值计算 18
2.7.5水平地震作用计算 20
2.7.6多遇水平地震作用计算 25
2.8 层间位移及剪重比的验算 25
2.9 水平地震作用下内力分析 26
2.10 风荷载作用下的内力分析 31
2.11 竖向荷载下的内力分析 35
2.11.1 恒荷载作用下固端弯矩的计算 35
2.11.2 活荷载作用下固端弯矩的计算 35
2.11.3竖向荷载下剪力计算 39
2.11.4竖向荷载下柱轴力计算 42
2.12 荷载效应组合 45
2.12.1竖向荷载作用下梁端剪力和弯矩调幅 45
2.12.2水平地震作用下梁端弯矩调整 47
2.12.3风载作用下梁端弯矩调整 48
2.13 框架柱的截面设计 58
2.13.1 内力调整 58
2.13.2框架柱的截面设计 60
2.14 框架梁的截面设计 62
2.14.1正截面受弯承载力计算 62
2.14.2 斜截面受剪承载力计算 65
2.15 框架梁柱节点抗震验算 68
2.16 板的配筋计算 69
2.16.1 屋面板的计算 69
2.16.2 楼面板的计算 73

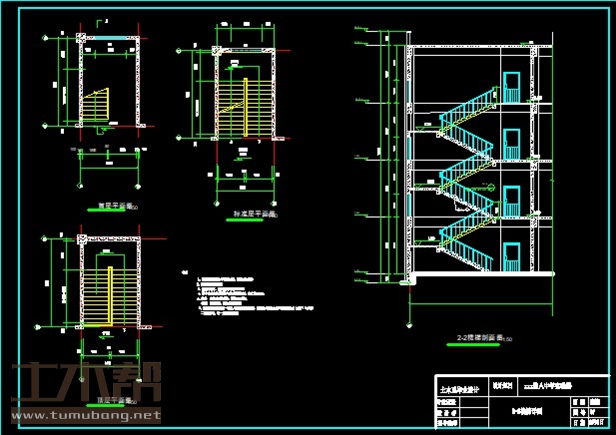

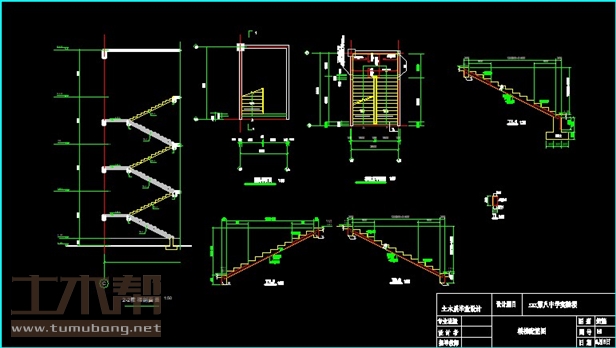

2.17 楼梯的计算 77
2.17.1楼梯梯段斜板设计 77
2.17.2平台板设计 78
2.17.3平台梁设计： 79
2.18 基础的配筋计算 81
2.18.1 荷载设计值 81
2.18.2 A柱独立基础的计算 81
2.18.3 B柱独立基础的计算 85
2.18.4 C柱独立基础的计算 89
2.18.5拉梁的计算 92
2.19 技术经济指标分析 94
3 结论 95
谢辞 96
参考文献 97

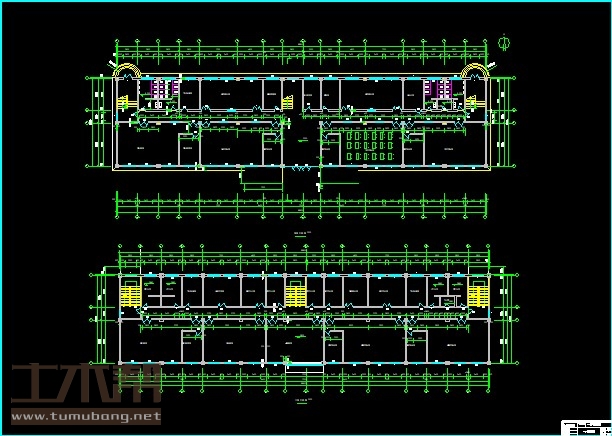

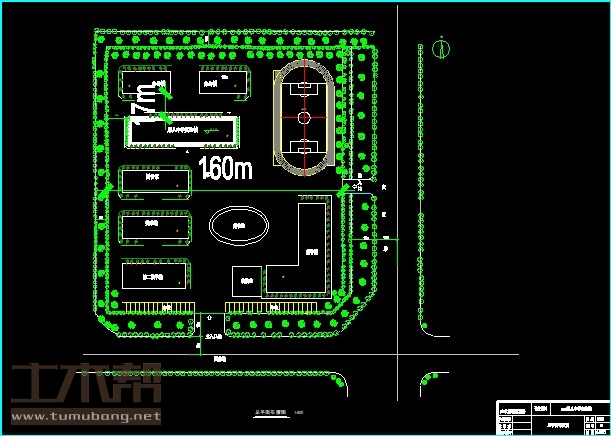

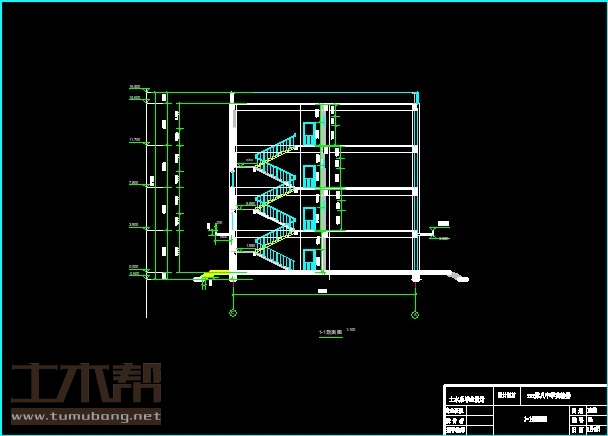

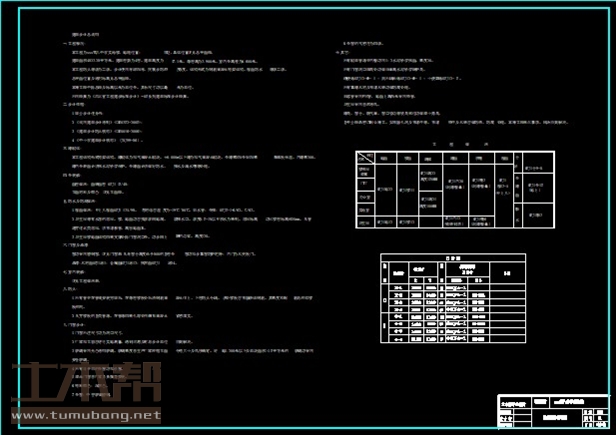

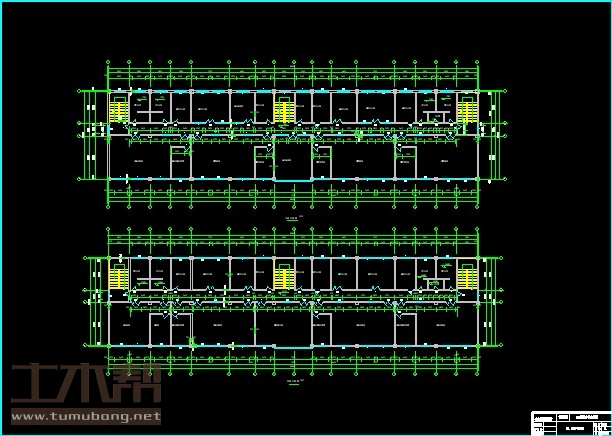

土木工程建筑设计施工图

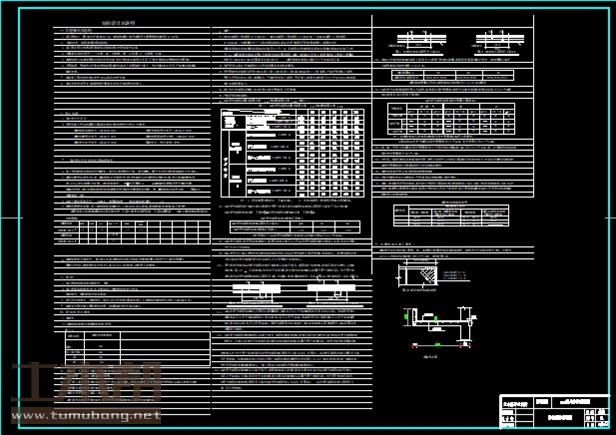

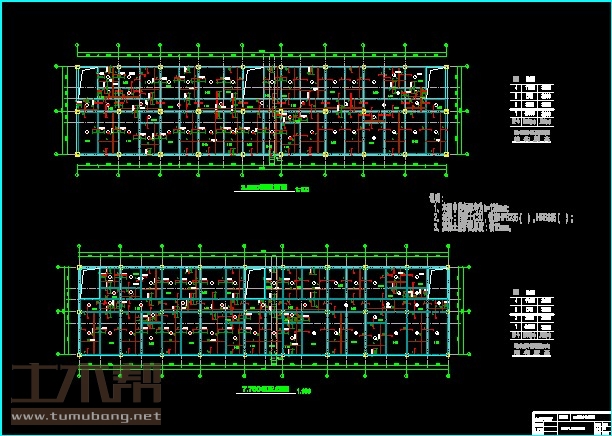

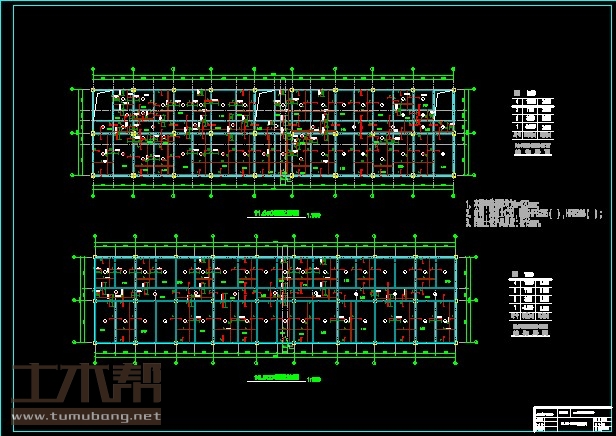

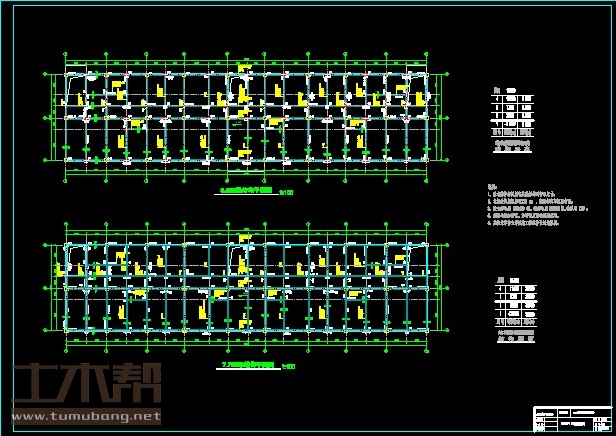

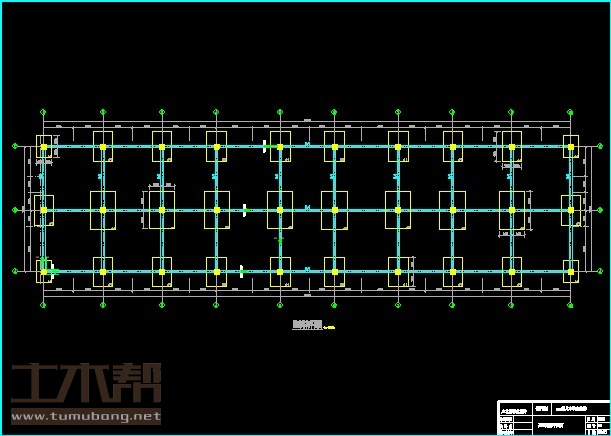

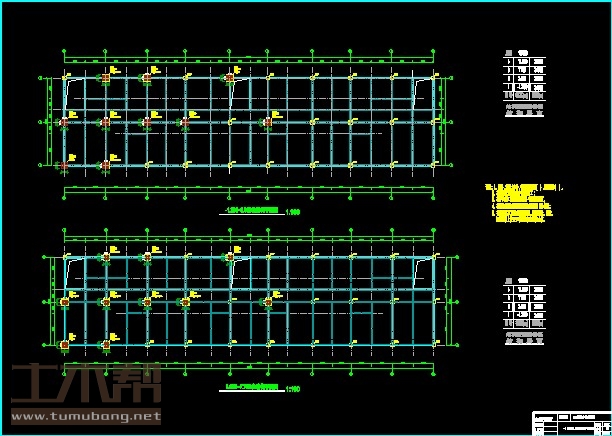

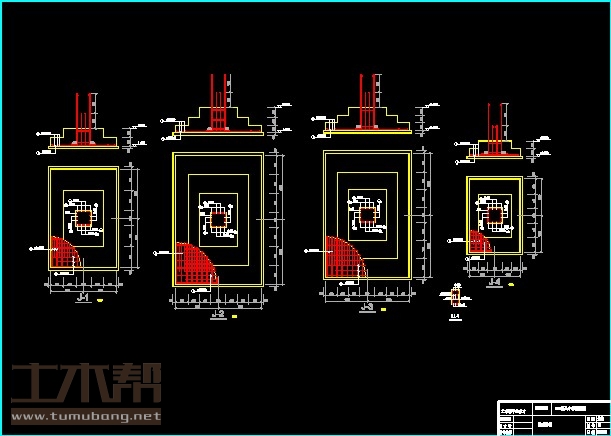

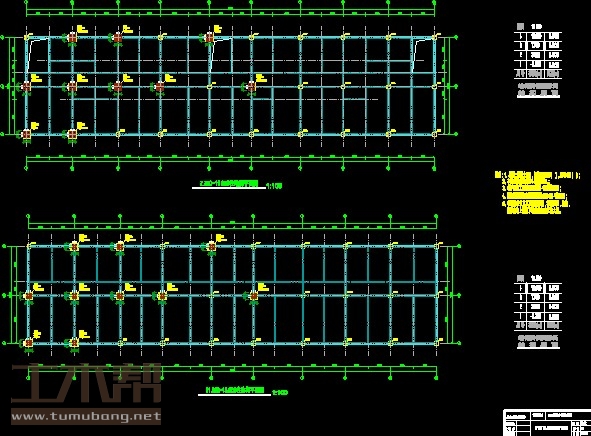

土木工程结构设计施工图

土木工程施工组织设计图
