7层框架结构教学楼,土木工程建筑结构毕业设计,长42.6米,宽34.2米,面积7235平方米

土木工程建筑设计说明书

建筑长42.6m,宽34.2m.一榀框架层高3.3m,柱距8.4m,3跨,跨度7.2m,3m,7.2m;
一层:活动室4.2*7.2*1间,办公室8.4*7.2*5间、7.2*7.2*3间、7.2*8.4*2间;
二~六层:活动室4.2*7.2*1间,教室8.4*7.2*5间、7.2*7.2*3间、7.2*8.4*2间;
七层:活动室4.2*7.2*1间,教室8.4*7.2*5间、7.2*7.2*3间、7.2*8.4*2间;

土木工程结构设计计算书

20109结构设计计算书-目录
摘 要 I
Abstract II
1 工程概况 1
1.1工程概述 1
1.2结构设计依据 1
1.3材料选用 1
2 建筑设计 2
2.1 建筑平面设计 2
2.2 建筑立面设计 2
2.3 屋顶设计 2
3 结构方案的选择及结构布置 4
3.1结构方案 4
3.2结构布置 4
3.3柱网尺寸及层高 5
3.4梁、柱截面尺寸的初步确定 5
3.5楼板选择 6
3.6结构横向框架的计算简图 6
4 竖向荷载作用下的内力计算 7
4.1计算单元： 7
4.2恒荷载计算 7
4.3活荷载计算 11
4.4恒荷载作用下的内力计算 12
4.5活荷载作用下的内力计算 23
5 横向荷载作用下的内力计算 32
5.1横向框架侧移刚度的计算 32
5.2重力荷载代表值的计算 37
5.3横向水平地震荷载作用下框架结构的内力和侧移计算 43
5.4横向风荷载作用下框架结构内力和侧移计算 53
6 内力调整 59
6.1竖向荷载作用下的梁端弯矩调幅 59
6.2框架梁内力折算至柱边 60
6.3柱的内力调整 63
7 内力组合及截面设计 66
7.1内力组合 66
7.2截面设计 75

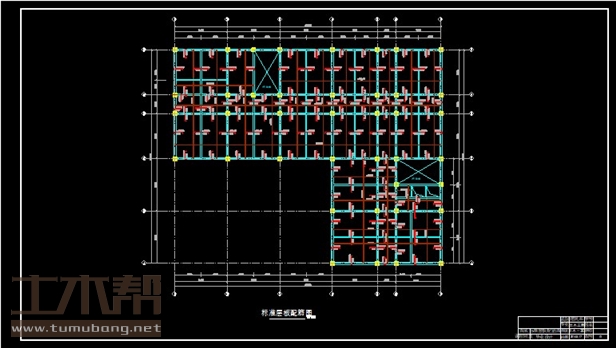

8 楼板设计 90
8.1楼板类型及设计方法的选择： 90
8.2设计参数 90
8.3弯矩计算 91
8.4截面设计 95

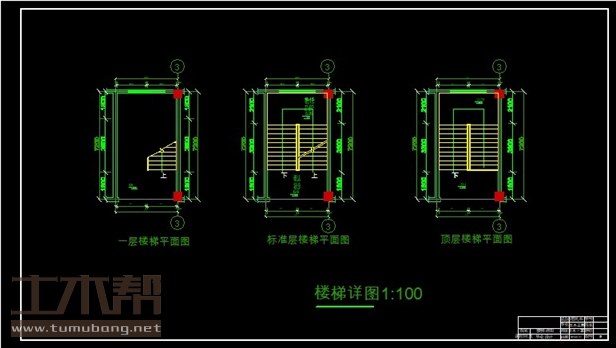

9 楼梯设计 98
9.1设计资料 98
9.2梯段板设计 98
9.3平台板设计 100
9.4平台梁的设计 101

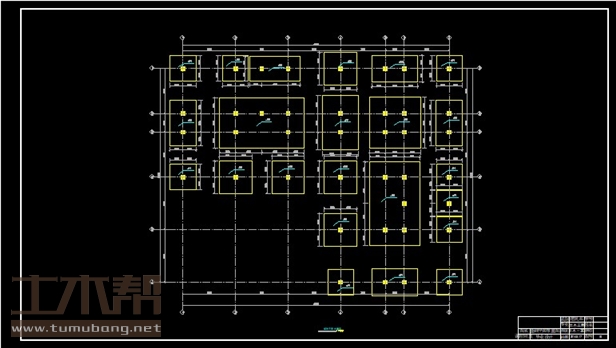

10 基础设计 103
10.1设计资料 103
10.2设计计算 103
参考文献 106
致谢 107

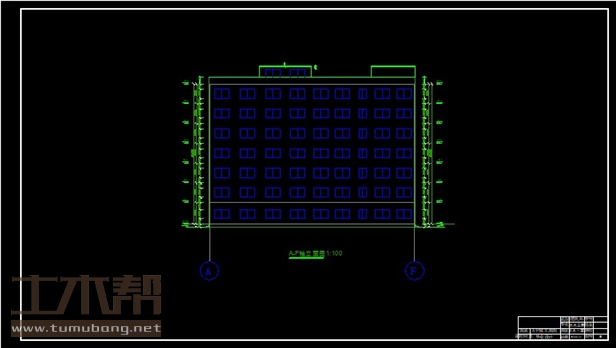

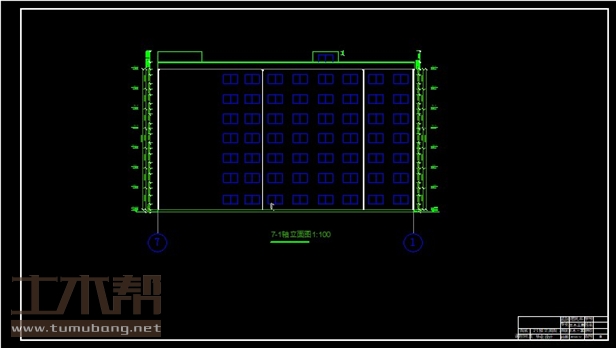

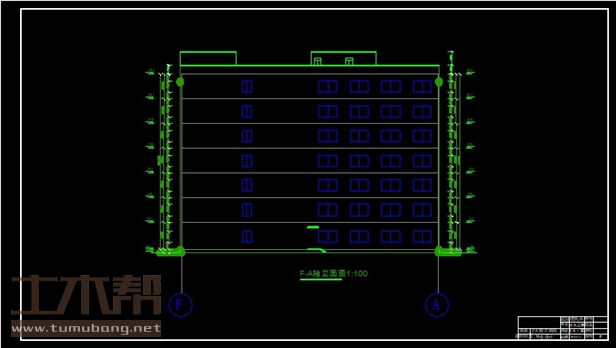

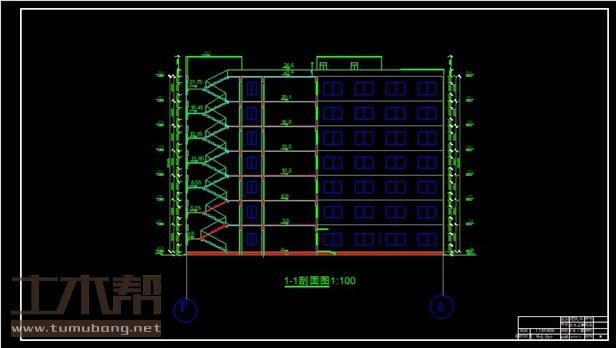

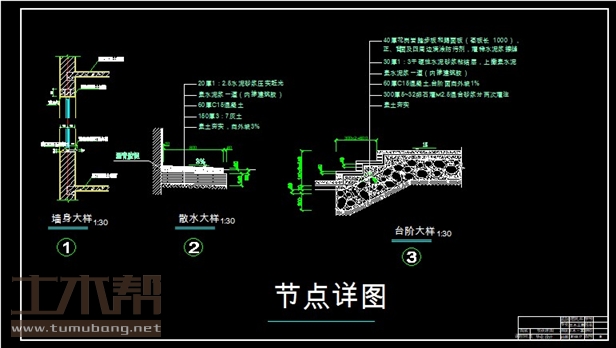

土木工程建筑设计施工图

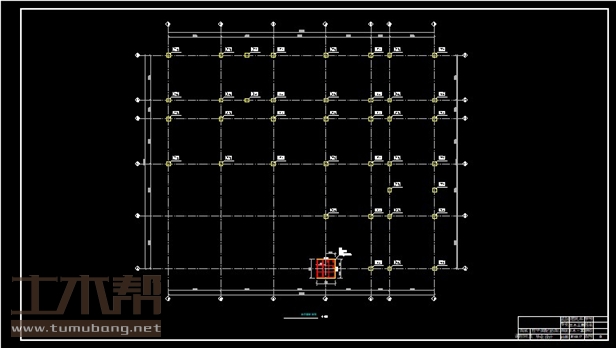

土木工程结构设计施工图

土木工程施工组织设计图
