4层框架结构教学楼,土木工程建筑结构毕业设计,长88.82米,宽50.56米,面积7050平方米

土木工程建筑设计说明书

建筑长88.82m,宽50.56m.一榀框架层高4.2m,柱距4.5m,3跨,跨度8.4m,3m,7.2m;
一层:教研室4.2*7.2*3间,音乐教室9*8.4*1间,音乐器材室4.5*8.4*1间,体育器材室4.5*8.4*1间,教师阅览室9*8.4*1间,书库9*8.4*1间,学生阅览室9*8.4*1间,合班教室14.4*8.4*1间,医务室4.2*7.2*1间,仓库9*7.2*1间,档案室9*7.2*1间,训导室4.5*7.2*1间,传达室4.5*7.2*1间,普通教室9*7.2*3间;
二层:教研室4.2*7.2*3间,化学实验准备室4.5*8.4*2间,化学实验室13.5*8.4*2间,自习室9*8.4*1间,政教室4.2*7.2*1间,普通教室9*7.2*6间,教师课间休息室7.2*7.2*1间;
三层:教研室4.2*7.2*3间,生物实验准备室4.5*8.4*2间,生物实验室13.5*8.4*2间,自习室9*8.4*1间,政教室4.2*7.2*1间,普通教室9*7.2*6间,教师课间休息室7.2*7.2*1间;
四层:教研室4.2*7.2*3间,物理实验准备室4.5*8.4*2间,物理实验室13.5*8.4*2间,自习室9*8.4*1间,政教室4.2*7.2*1间,普通教室9*7.2*6间,教师课间休息室7.2*7.2*1间;

土木工程结构设计计算书

20103结构设计计算书-目录
第一章 工程概况 1
1.1 设计依据 1
1．建筑施工图 1
2．相关规范、规定和规程 1
3．国家颁布相关的结构设计文件和地方政府的有关规定 1
4．建设单位与委托单位的基本要求 1
1.2 工程概况 1
1.2.1 建筑设计概况 1
1.2.2 结构设计概况 1
1.2.4 建筑作法 1
第二章 结构布置 5
2.1 结构选型 5
2.2 结构平面布置 5
2.3 构件尺寸的初估 5
2.3.2 梁 5
2.3.3 6
2.4 横向框架梁柱线刚度计算 6
2.4.1 层框架梁线刚度计算表 2.2 6
2.4.2 柱线刚度计算见表2.3 6
2.4.3 结构楼层抗侧刚度计算 6
第三章 荷载计算 9
3.1 竖向永久荷载标准值的计算 9
3.1.1屋面结构荷载计算 9
3.1.2 楼面荷载计算 9
3.1.3 梁自重的计算 10
3.1.4 柱的自重的计算 10
3.1.5 墙体自重的计算 10
3.2 竖向可变荷载标准值计算 13
3.3 横向水平风荷载标准值计算 13
3．4 横向水平地震作用的计算 14
3.4.1 楼梯间的荷载计算 14
3.4.2 结构自振周期的计算 16
3.4.3 水平地震作用及楼层地震剪力的计算 17
第四章 内力计算与内力组合 19
4.1 计算单元与计算简图 19
4.1.1 计算单元 19
4.1计算单元 19
4.1.2 计算简图 19
4．2 竖向永久荷载作用下的内力计算 20
4.2.1 竖向永久荷载作用下的线荷载的计算 20
4.2.2 竖向永久荷载作用下的集中荷载的计算 21
3．本层柱子传下的集中力（450×450） 22
4.2.3 竖向永久荷载作用下由于偏心作用产生的弯距的计算 22
4.2.4 内力计算 24
4.3 竖向可变荷载作用下的内力计算 26
4.3.1 竖向可变荷载作用下的线荷载的计算 26
4.3.2 竖向可变荷载作用下的集中荷载的计算 27
4.3.3 竖向可变荷载作用下由于偏心作用产生的弯距的计算 27
4.3.4 内力计算 29
4.4 横向水平风荷载作用下的内力计算 31
4.4.2 内力计算 32
4.5 横向水平地震作用下的内力计算 36
表4.10 10轴框架水平地震作用 36
4.6 横向框架内力组合 41
4.6.1 框架梁内力组合 41
4.6.2 框架柱内力组合 43
第五章 构件设计 45
5.1 横向框架梁设计 45
5.1.1 梁的正截面受弯承载力计算 45
5.1.2 梁斜剪承载力计算 47
5.2 横向框架柱设计 48
5.2.1 剪跨比和轴压比验算 48
5.2.2 柱正截面承载力计算 48
5.2.3 柱斜截面受剪承载力计算 49
5.2.4 框架梁柱节点核芯区截面抗震验算 51
5.3 楼梯计算 53
5.3.1 楼梯结构布置（板式楼梯） 53
5.3.2 内力计算与截面计算 54
5.4 楼板的设计 56
5.5 基础设计 61
5.5.1 初估基底截面尺寸 61
5.5.2 地基承载力计算 62
5.5.3 基础冲切验算 63
5.5.4 基底配筋计算 64

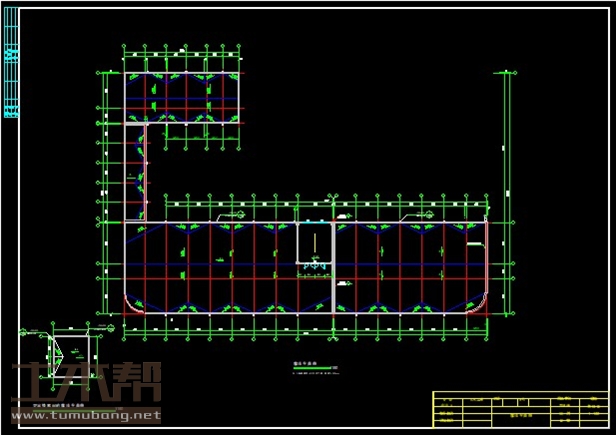

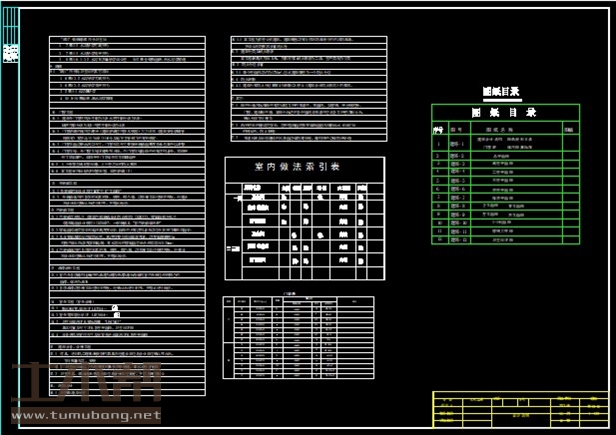

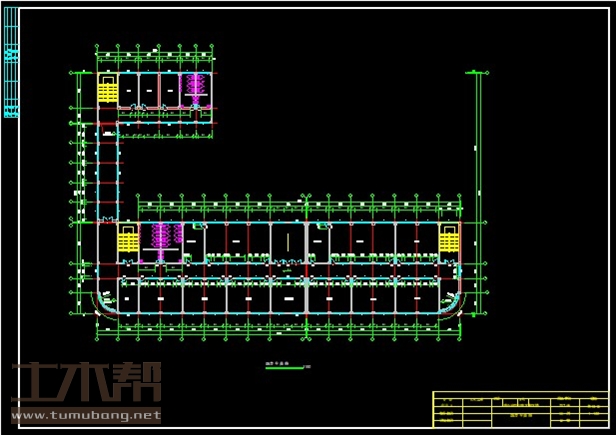

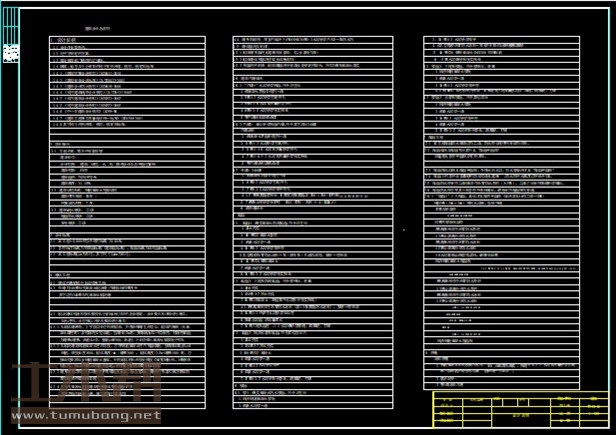

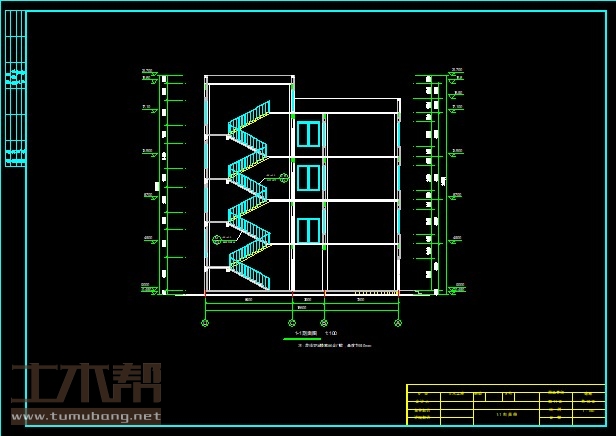

土木工程建筑设计施工图

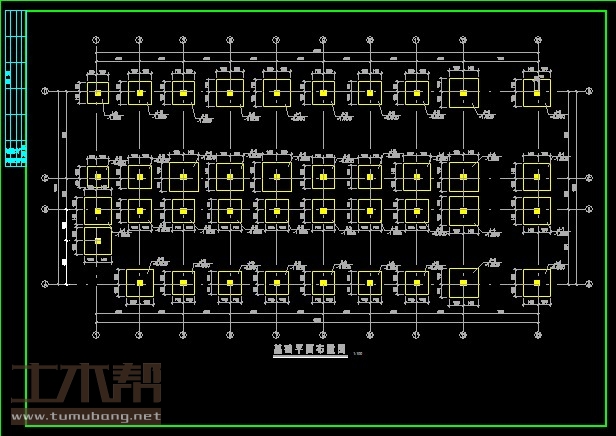

土木工程结构设计施工图

土木工程施工组织设计图
