5层框架结构教学楼,土木工程建筑结构毕业设计,长38.4米,宽17.4米,面积2726平方米

土木工程建筑设计说明书

建筑长38.4m,宽17.4m.一榀框架层高3.6m,柱距3.9m,3跨,跨度7.5m,2.4m,7.5m;
一层:音乐教室7.8*7.5*1间,教室7.8*7.5*3间,体育教研室3.6*7.5*1间,其他教研室3.6*7.5*1间,多媒体教室7.8*7.5*1间,电脑室7.8*7.5*1间;
二层:教室7.8*7.5*7间,数理化教研室7.8*7.5*1间;
三~四层:教室7.8*7.5*6间,多媒体教室7.8*7.5*1间,语文外语教研室7.8*7.5*1间;

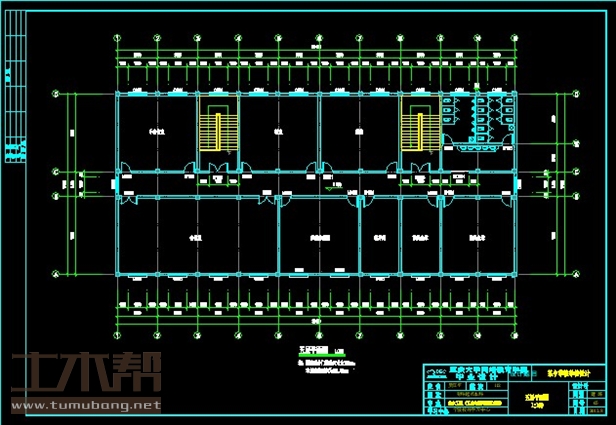

五层:小会议室7.8*7.5*1间,教室7.8*7.5*2间,会议室16.6*7.5*1间,多媒体教室7.8*7.5*1间,教导处3.9*7.5*1间,教具仓库3.9*7.5*1间、7.2*7.5*1间;

土木工程结构设计计算书

20099结构设计计算书-目录
摘 要 I
Abstract II
1 设计资料 1
1.1 工程概况 1
1.2 建筑设计说明书 1
1.3 结构说明书 5
1.3.1 设计楼面活荷载 5
1.3.2 楼板 5
1.3.3 梁、柱 6
1.3.4 墙体 6
1.3.5 构造柱 6
1.3.6 其他 6
2 结构的选型和布置 7
2.1 结构选型 7
2.2 结构布置 7
2.3 初估梁柱截面尺寸 8
2.3.1 按大跨度进行计算 8
2.3.2 柱的截面尺寸 9
3 框架计算简图及梁柱线刚度 10
3.1 确定框架计算简图 10
3.2 框架梁柱的线刚度计算 10
3.3框架柱抗侧移刚度计算 11
4 荷载计算 12
4.1 恒载标准值的计算 12
4.1.1 屋面 12
4.1.2 各层楼面 13
4.1.3 梁自重 13
4.1.4 柱自重 14
4.1.5 外纵墙自重 14
4.1.6 内纵墙自重 14
4.1.7 内隔墙自重 15
4.1.8 女儿墙自重 15
4.2 活荷载标准值计算 15
4.2.1 屋面和楼面荷载标准值 15
4.2.2 雪荷载 16
4.3 竖向荷载下框架受荷总图 16
4.3.1 在A-B 及C-D轴内 16
4.3.2 在A-B 轴间框架梁 16
4.3.3 在B- C轴间框架梁 18
4.3.4 C-D轴间框架梁同A-B 轴间框架梁 18
4.3.5 A轴柱纵向集中荷载的计算 18
4.3.6 B轴柱纵向集中荷载的计算 19
4.4恒活荷载作用下的弯矩计算 20
4.5 风荷载计算 21
5 内力计算 24
5.1 恒（活）载作用下框架的内力 24
5.2 恒（活）载作用下框架的弯矩计算 24
5.3恒活荷载作用下的梁柱端剪力计算 28
6 内力组合 33
6.1 框架结构柱的内力组合 33
7 构件配筋计算 44
7.1框架梁截面设计 44
7.2框架柱截面设计 51
7.3 板的截面设计 69
7.4 楼梯设计 72

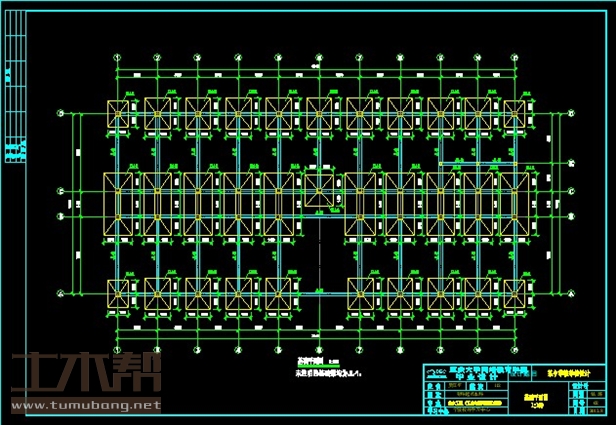

7.5 基础设计 76
结 论 85
参考文献 86
致 谢 87

土木工程建筑设计施工图

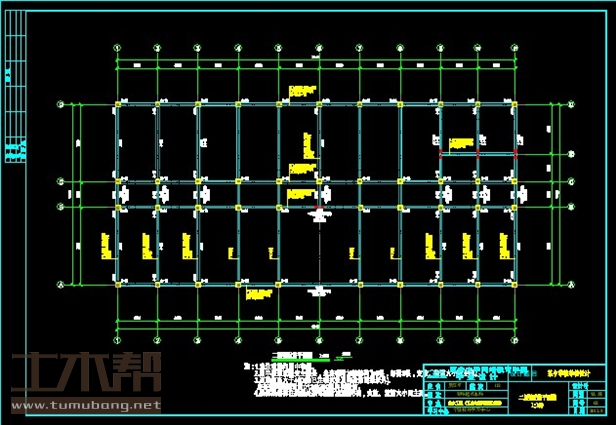

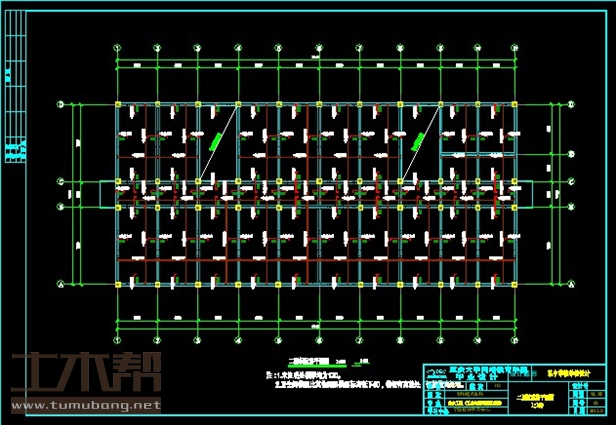

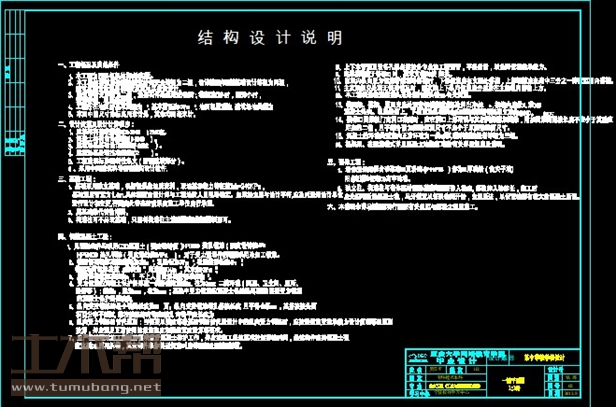

土木工程结构设计施工图

土木工程施工组织设计图
