5层框架结构教学楼,土木工程建筑结构毕业设计,长42.4米,宽17.8米,面积3774平方米

土木工程建筑设计说明书

建筑长42.4m,宽17.8m.一榀框架层高3.3m,柱距3m,3跨,跨度7.2m,3m,7.2m;
一层:教室9*7.2*5间、6*7.2*1间,教师休息室6*7.2*1间;
二~五层:教室9*7.2*6间,教师休息室6*7.2*1间;

土木工程结构设计计算书

20094结构设计计算书-目录
摘 要 3
绪论 5
1 建筑设计理念及设计依据 6
1.1 设计理念 6
1.2 工程概况 6
1.3设计依据 7
2 建筑设计 8
2.1 平面设计 8
2.2 立面设计 9
2.3 建筑剖面设计 10
2.4 其它部分详细做法和说明 10
3 截面尺寸初步估计 12
3.1柱截面设计 12
3.2梁的截面设计 12
4 框架侧移刚度的计算 13
4.1 横梁线刚度i b的计算 13
4.2 柱线刚度i c的计算 14
4.3各层横向侧移刚度计算 14
5 竖向荷载及其内力计算 16
5.1计算单元的选择确定 16
5.2竖向荷载统计 16
5.3竖向荷载内力计算 18
5.2 重力荷载代表值计算及荷载汇总 29
6 水平荷载计算 32
6.1风荷载计算 32
6.2 地震荷载计算 35
7框架的内力组合 40
7.1 梁柱的内力组合 40
7.2 柱端弯矩设计值的调整 45
8 截面设计 46
8.1框架梁截面设计 46
8.2框架柱截面设计 48
8.3 楼板设计 54

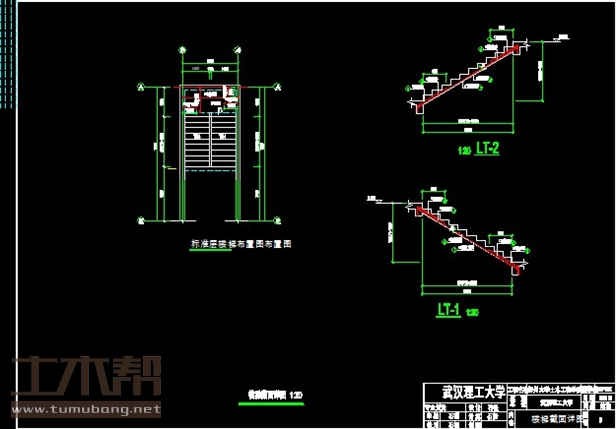

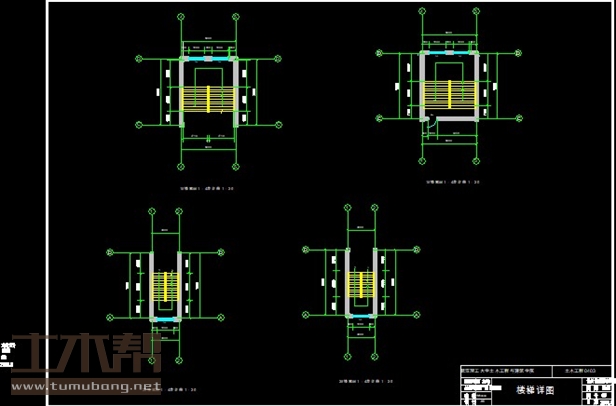

9 楼梯计算 57
9.1 示意图 57
9.2 荷载计算 57

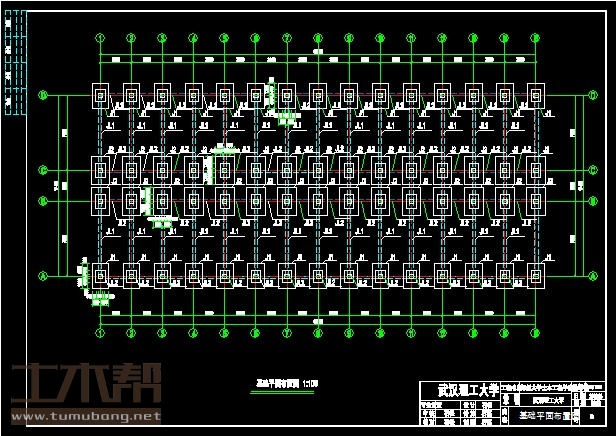

10 基础设计 59
10.1荷载设计值 59

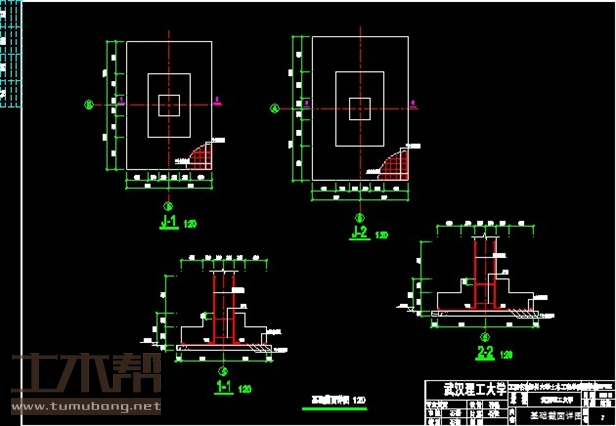

10.2 A、D柱独立基础的计算 59
10.3 B、C柱基础配筋 62
毕业设计总结 65
致谢 69

土木工程建筑设计施工图

土木工程结构设计施工图

土木工程施工组织设计图
