6层框架结构教学楼,土木工程建筑结构毕业设计,长46.5米,宽16.2米,面积3600平方米

土木工程建筑设计说明书

建筑长46.5m,宽16.2m.一榀框架层高3.9m,柱距5m,2跨,跨度8.38m,2.42m;
一层:教室10*8.38*4间,校医务室3.3*10.68;
二至五层:教室10*8.38*4间,教师办公室3.3*10.68;
六层:计算机房20*8.38*1间,绘图室20*8.38*1间,教师办公室3.3*10.68;

土木工程结构设计计算书

20065结构设计计算书-目录
第一章：工程概况 4
1.1 建筑地点：光州新区 4
1.2 框架结构承重方案的选择： 4
1.3 框架结构的计算简图： 5
1.4 梁、柱截面尺寸的初步确定： 5
第二部分：框架侧移刚度的计算 7
2.1 横梁线刚度i b的计算： 7
2.2 各层横向侧移刚度计算： (D值法) 8
2.3 各层纵向侧移刚度计算： 8
第三章：重力荷载代表值的计算 9
3.1 资料准备： 9
3.2 重力荷载代表值的计算： 10
第四章：横向水平荷载作用下框架 17
4.1横向自振周期的计算： 17
4.2 水平地震作用及楼层地震剪力的计算： 18
4.3 多遇水平地震作用下的位移验算： 20
4.4 水平地震作用下框架内力计算： 21
1、框架柱端剪力及弯矩分别按下列公式计算： 21
2、梁端弯矩、剪力及柱轴力分别按以下公式计算： 22
第五章： 风荷载的计算 25
5.1 风压标准值计算 25
第六章：竖向荷载作用下框架结构的内力计算 27
6.1 计算单元的选择确定： 27
6.2 荷载计算： 27
6.3 内力计算： 32
6.4 梁端剪力和柱轴力的计算： 36
1、恒载作用下： 36
2、活载作用下： 37
6.5 框架梁的内力组合： 38
1、结构抗震等级： 38
2、框架梁内力组合： 38
3、跨间最大弯矩的计算： 40
4、梁端剪力的调整： 42
6.6 框架柱的内力组合： 43
第七章：截面设计 47
7.1框架梁： 47
7.2 框架柱： 52
7.3 架梁柱节点核芯区截面抗震验算： 61
第八章： 楼板设计 64
8.1 楼板类型及设计方法的选择： 64
8.2 设计参数： 65
8.3 弯矩计算： 65
8.4 截面设计： 67
第九章： 楼梯设计 70
9.1 设计参数： 70
9.2 楼梯板计算： 71
9.3 平台板计算： 72
9.4 平台梁计算： 73
第十部分： 基础设计 74
第一组荷载计算配筋 78
第二组荷载计算配筋 79
结 论 80
致 谢 81
参 考 资 料 82

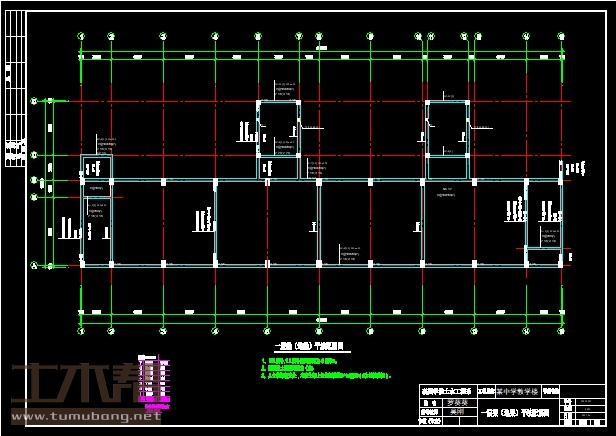

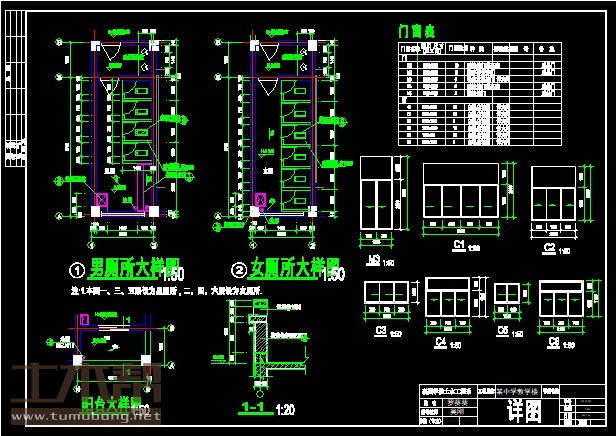

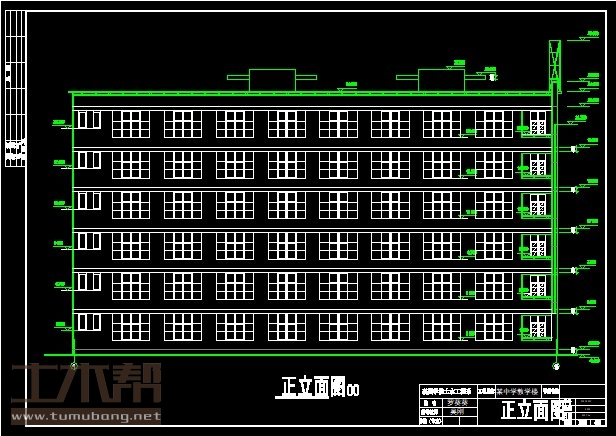

土木工程建筑设计施工图

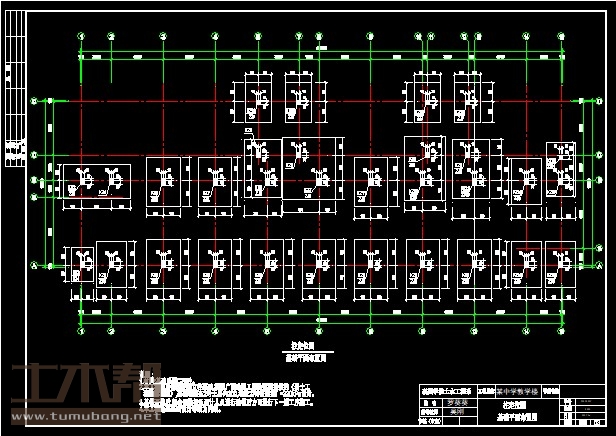

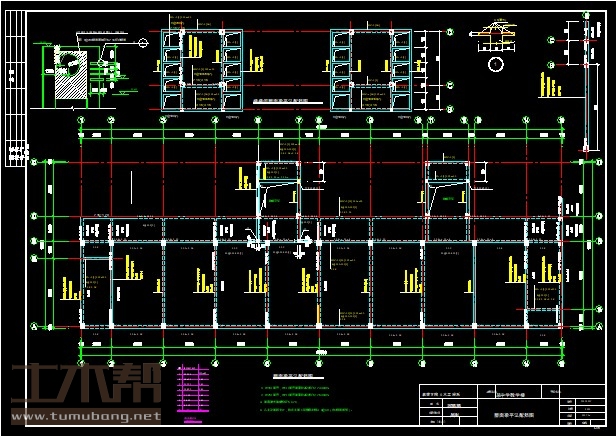

土木工程结构设计施工图
