4层框架结构宿舍楼,土木工程建筑结构毕业设计,长48米,宽60.42米,面积3878平方米

土木工程建筑设计说明书

建筑长48m,宽60.42m，一榀框架层高3.6m,柱距7.2m,跨度7.5m,2.1m,7.5m。
一层:宿舍3.6*7.5*21间,管理室3.6*7.5*1间;
二层:宿舍3.6*7.5*22间,洗衣房4.2*7.5*1间,活动室4.2*7.5*1间;
三层:宿舍3.6*7.5*22间,活动室4.2*7.5*2间;
四层:宿舍3.6*7.5*22间,活动室4.2*7.5*2间;

土木工程结构设计计算书

20061结构设计计算书-目录
第1章 工程概况及设计依据 1.1工程概况 4
1.1.1 建筑概况 4
1.1.2 结构概况 5
1.1.3 设计资料 1.1.3.1 气象资料 5
1.2 设计依据 5
1.2.1建筑设计 5
1.2.2结构设计依据 6
第2章 结构布置及框架计算简图 6
2.1 构件尺寸初估 6
2.2 框架计算简图的确定 6
2.3梁柱线刚度的计算 6
2.4 框架抗侧刚度 7
第3章 水平荷载作用下框架内力计算 9
3.1 横向水平地震作用下框架的侧移与内力计算 9
3.1.1 结构和构配件自重的计算 9
3.1.2 重力荷载代表值计算 12
3.1.3 楼层抗侧刚度D和结构基本自振周期的计算 13
3.1.4 水平地震荷载载作用下结构内力的计算 15
3.2 横向风荷载作用下框架结构内力和侧移的计算 20
3.2.1 风荷载标准值的计算 20
3.2.2 风荷载作用下框架侧移的计算 21
3.2.3 风荷载作用下结构内力的计算过程同地震荷载。 22
第4章 竖向荷载下框架内力计算 26
4.1 横向框架内力计算 26
4.1.1 计算单元 26
4.1.2 荷载计算 27
4.2 竖向荷载下框架的内力计算 31
第5章 内力组合 36
5.1 框架梁的内力组合 36
5.1.1 横向框架的内力组合的方法 36
5.1.2横向框架梁的内力组合 36
5.2 强剪弱弯的计算 37
5.3 横向框架柱的内力组合 38
5.4 框架柱柱端弯矩组合设计值的调整 38
第6章 截面设计 40
6.1 框架梁 40
6.1.1 设计资料 40
6.1.2 正截面设计及计算 40
6.1.3 梁斜截面受剪承载力计算 41
6.2 框架柱 42
6.2.1 设计资料 42
6.2.2 柱正截面承载力计算 44
6.2.3 柱斜截面受剪承载力计算 46
6.2.4 框架梁柱节点核心区截面抗震验算 47
第7章 楼梯计算 49
7.1 梯段板设计 49
7.1.1 荷载计算 49
7.1.2 截面设计 49
7.2 平台板的设计 50
7.2.1荷载计算 50
7.2.2截面设计 51
7.3 平台梁的设计 51
7.3.1荷载计算 51
7.3.2截面设计 51
第8章 楼板设计 53
8.1 荷载计算 53
8.2 内力计算 53
1. T板计算 54
2. S板计算 54
8.3 配筋计算 55
1. T板配筋计算 55
2. S板配筋计算 56
第9章 基础的设计 57
9.1 内力组合计算 57
9.1.1正常使用极限状态下，荷载效应的标准组合值 57
9.1.2承载力极限状态下，荷载效应得基本组合 57
9.1.3底层柱传给基础的作用力组合。 57
9.2 基础尺寸的确定 58
9.2.1确定基础底面面积 58
9.2.2验算基础底面尺寸取值是否合适（用标准组合） 58
9.2.3基础高度验算 59
9.3基底配筋计算 61

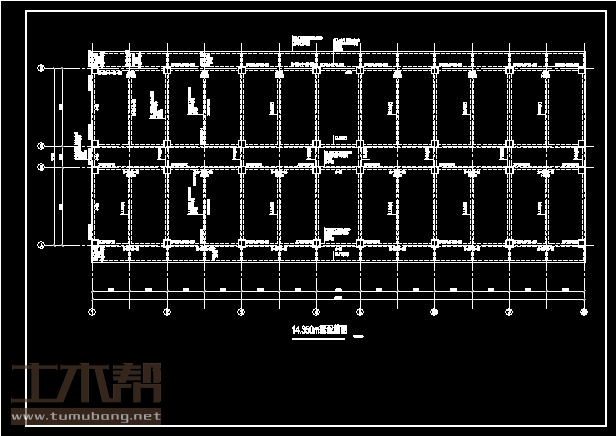

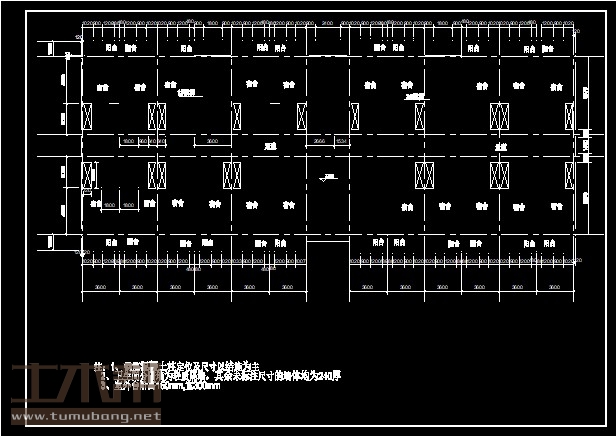

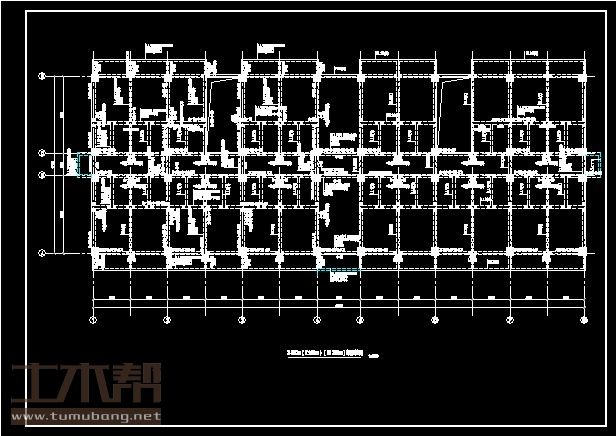

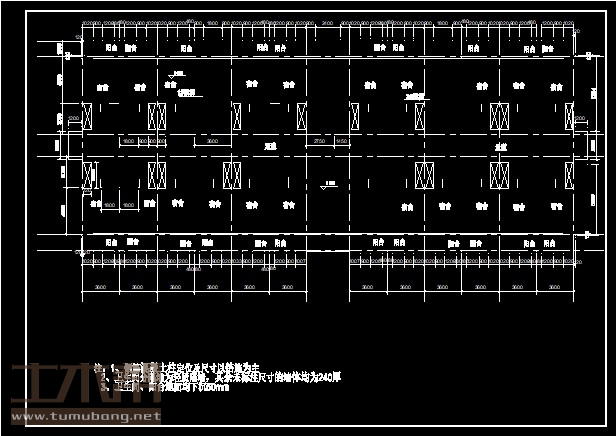

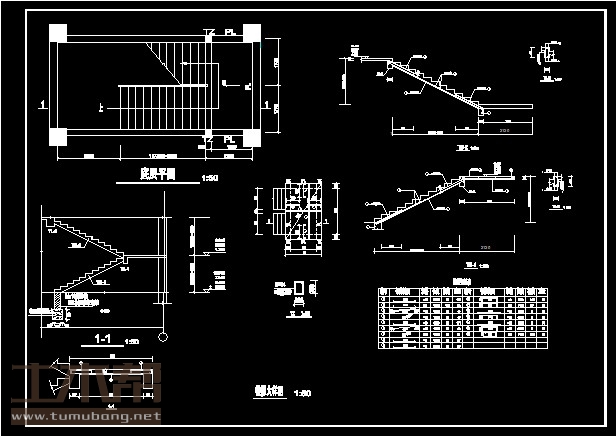

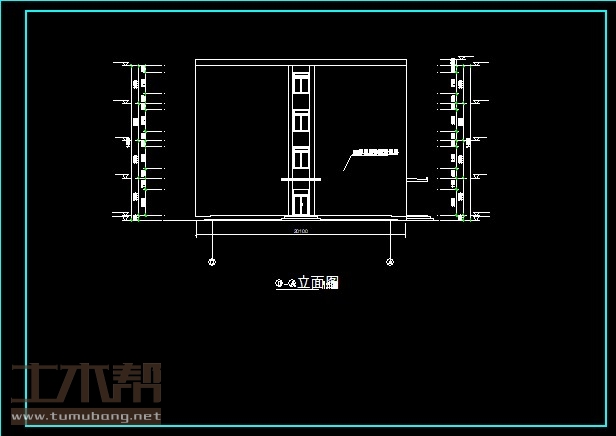

土木工程建筑设计施工图

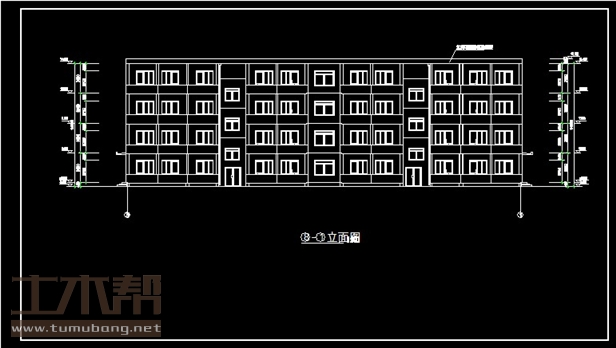

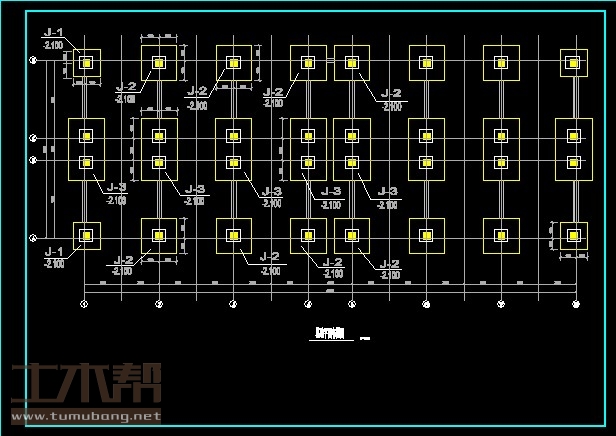

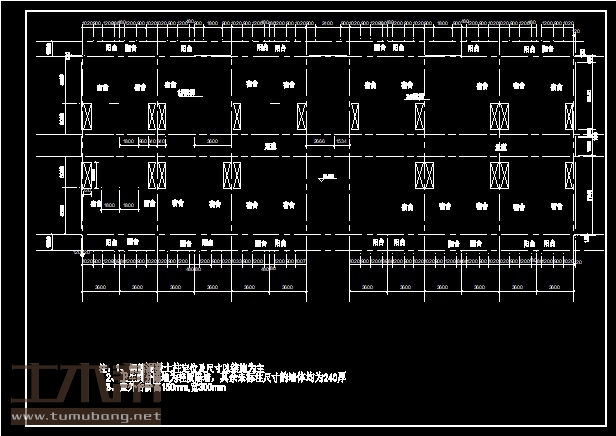

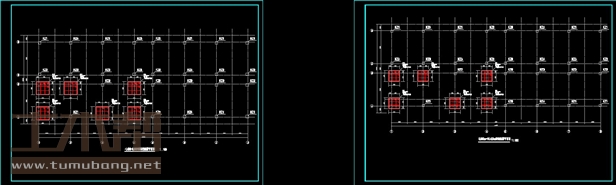

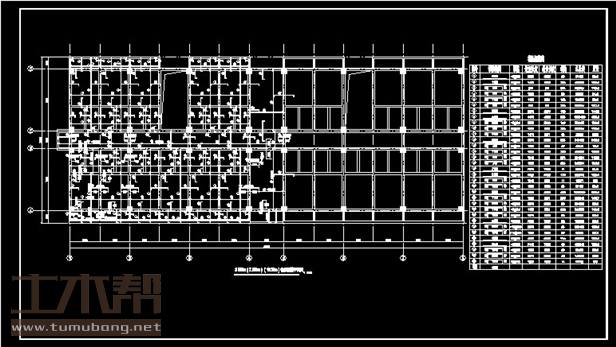

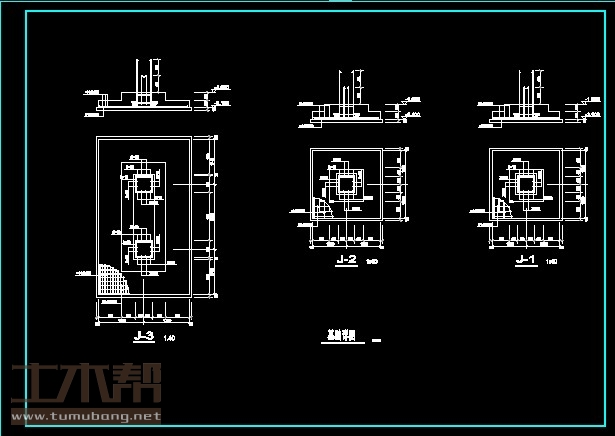

土木工程结构设计施工图

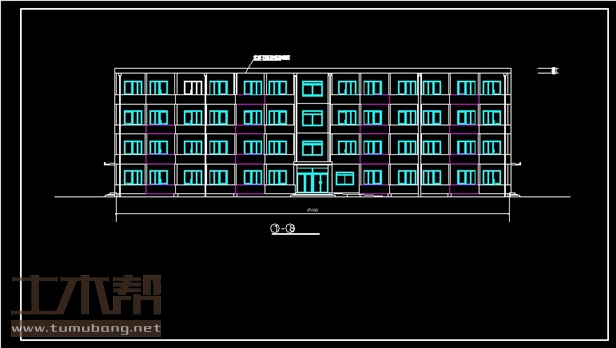

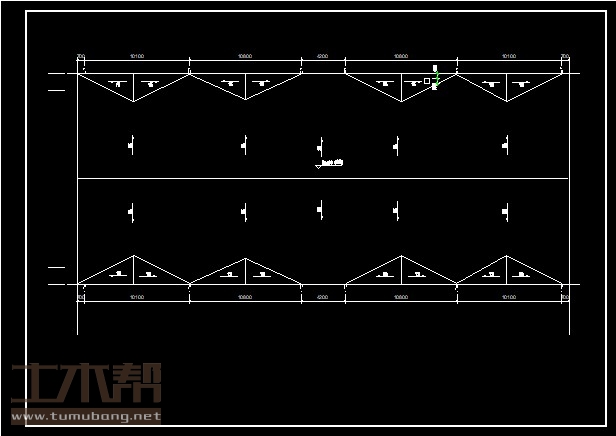

土木工程施工组织设计图
