5层框架结构办公楼,土木工程建筑结构毕业设计,长55.8米,宽15.6米,面积4353平方米

土木工程建筑设计说明书

建筑长55.8m,宽15.6m.一榀框架层高3.3m,柱距7.2m,3跨,跨度6.6m,2.4m,6.6m;
一层:办公室3.6*6.6*7间、7.2*6.6*5间,开水间3.6*6.6*1间,会议室10.8*6.6*1间,储物室3.6*6.6*1间,传达室3.6*6.6*1间,文印室3.6*6.6*1间,接待室7.2*6.6*1间;
二~四层:办公室3.6*6.6*6间、7.2*6.6*6间、5.4*6.6*1间,开水间3.6*6.6*1间,会议室10.8*6.6*1间,储物室3.6*6.6*1间,休息室3.6*6.6*2间;
五层:办公室3.6*6.6*6间、7.2*6.6*8间,开水间3.6*6.6*1间,大会议室10.8*6.6*1间,储物室3.6*6.6*1间;

土木工程结构设计计算书

20048结构设计计算书-目录
第 1 章 引言  4
第 2 章 建筑设计说明 5
2.1 建筑平面图  5
2.2 建筑立面图  5
2.3 建筑剖面图  5
第 3 章 结构设计说明  6
3.1 工程概况  6
3.2 设计依据 6
3.3 结构设计方案及布置  6
3.4 构件初估 6
3.4.1 柱截面尺寸的确定 6
3.4.2 梁尺寸确定  6
3.4.3 楼板厚度确定 6
3.4.4 次梁布置  7
3.5 基本假定与计算简图  7
3.5.1 基本假定  7
3.5.2 计算简图 7
3.6 荷载计算 7
3.7 侧移计算及控制  7
3.8 内力计算及组合 8
3.8.1 竖向荷载下的内力计算  8
3.8.2 水平荷载下的计算  8
3.8.3 内力组合 8
3.9 施工材料 8
第 4 章 结构设计  9
4.1 楼盖设计  9
4.1.1 楼面荷载 9
4.1.2 板型划分 9
4.1.3 荷载分析  9
4.1.4 板弯矩计算(按弹性理论设计) 9
4.1.5 板的配筋计算 11
4.2 次梁计算  13
4.2.1 荷载计算 13
4.2.2 计算简图  14
4.2.3 正截面承载力计算 14
4.3 屋盖设计 15
4.3.1 板型划分 15
4.3.2 荷载分析 15
4.3.3 板弯矩计算(按弹性理论设计) 15
4.3.4. 屋面板的配筋计算 17
4.4 楼梯设计  20
4.4.1 梯段板设计 20
4.4.2 平台板设计 21
4.4.3 平台梁设计  22
4.4.4 其他层楼梯段 22
第 5 章 荷载统计  23
5.1 结构布置及计算简图  23
5.2 荷载计算 25
5.2.1 恒载标准值计算  25
5.2.2 可变荷载标准值 26
5.2.3 竖向荷载计算 26  30
5.3.1 梁、柱 30
5.3.2. 墙  31
5.3.3 窗  32
5.3.4 门 32
5.4 各层重力荷载代表值的计算 32
2.6.2 活荷载.  33
第 6 章 横向框架内力计算  34
6.1 框架侧移刚度的计算 34
6.1.1 横梁线刚度  34
6.1.2 柱的线刚度   34
6.1.3 柱的侧移刚度  34
6.2 横向自振周期的计算  35
6.3 水平地震作用及楼层地震剪力的计算. 36
6.4 多遇水平地震作用下的位移验算 38
6.5 水平地震作用下框架内力计算  38
6.6 风荷载作用下框架结构的内力和侧移计算   42
6.6.1 风荷载标准值  42
6.6.3 风荷载作用下框架结构内力计算   43
6.7.1 内力计算  46
第 7 章 框架荷载效应组合  57
7.1 结构抗震等级 57
7.2 框架梁柱内力组合  57
7.3 框架柱端弯矩和剪力调整  64
第 8 章 截面设计 66
8.1 框架梁 66
8.1.1 五层框架梁 66
8.1.2 其他层框架梁  68
8.2 框架柱 74
8.2.1 柱正截面承载力计算  74
第 9 章 基础设计 78
9.1.柱下基础选型  78
9.2 边柱基础计算  78
9.2.1.荷载计算  78
9.2.2.确定基底尺寸  78
9.2.3 计算基底最大压力Pk,max   79
9.2.4 地基承载力验算  79
9.2.5 抗冲切验算  80
9.2.6 底板配筋计算   82
结论  82
致谢 84
参考文献 85

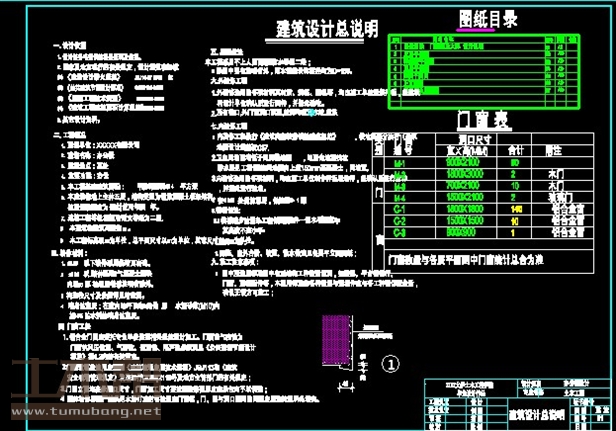

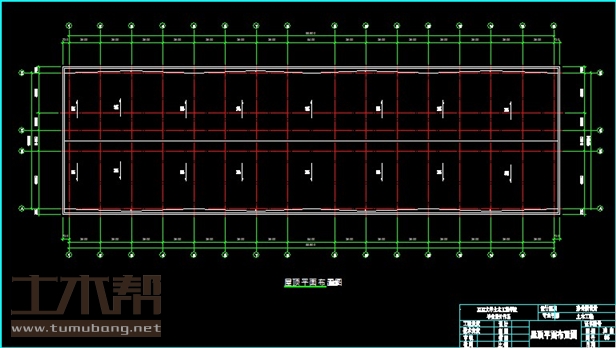

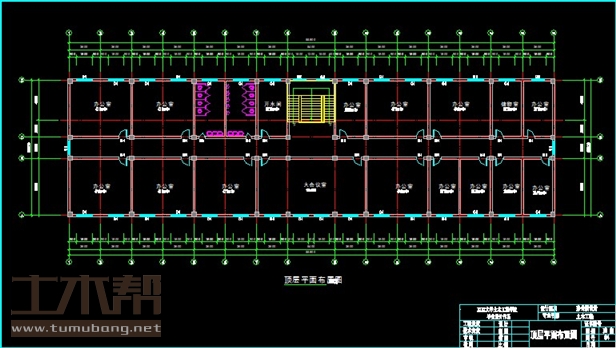

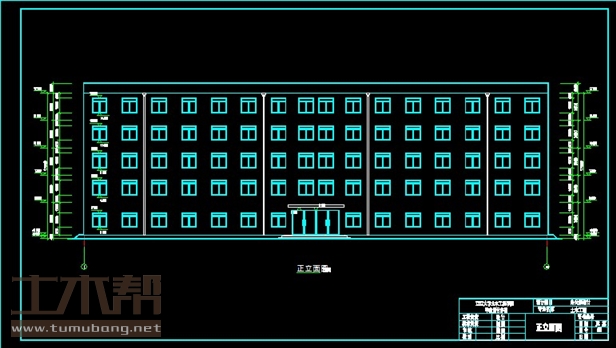

土木工程建筑设计施工图

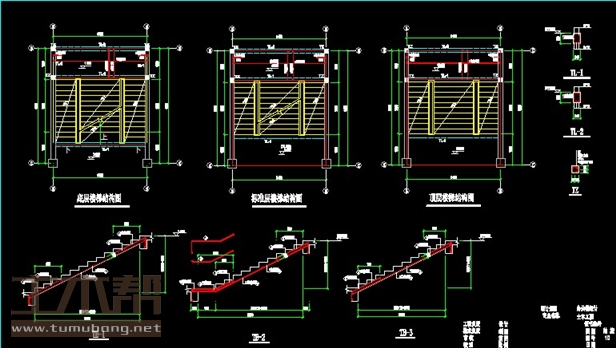

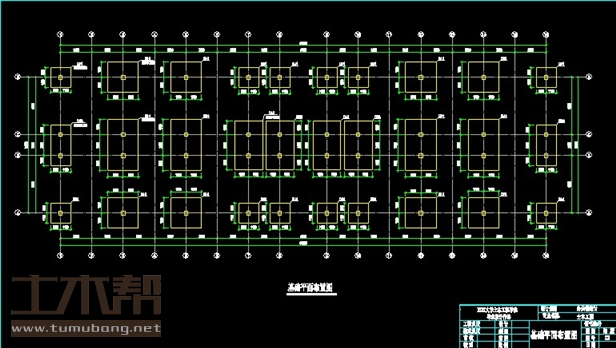

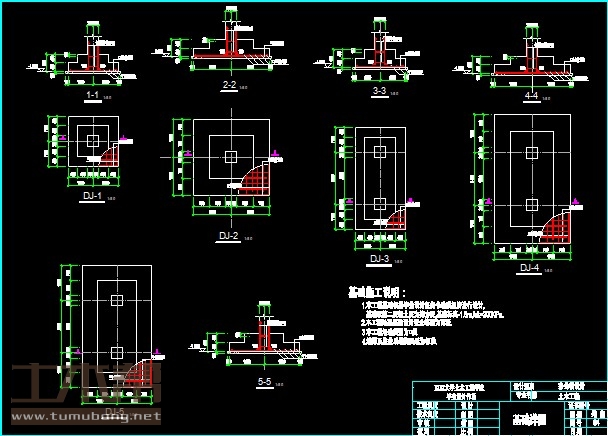

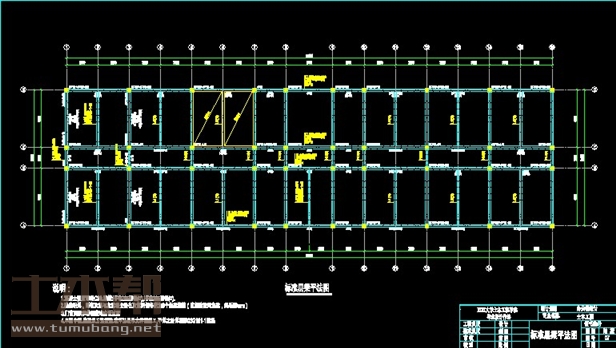

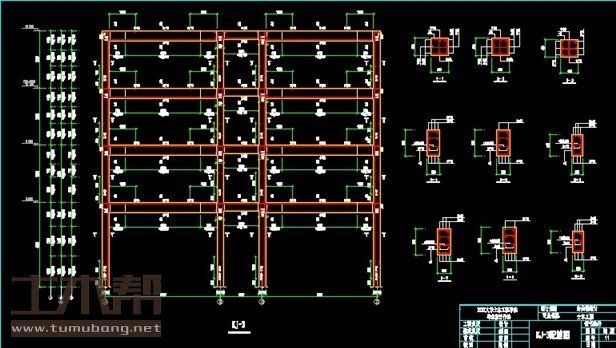

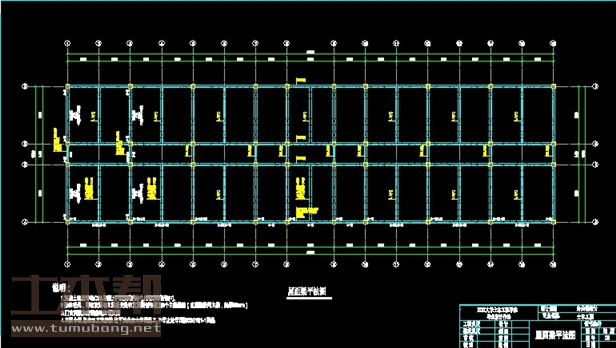

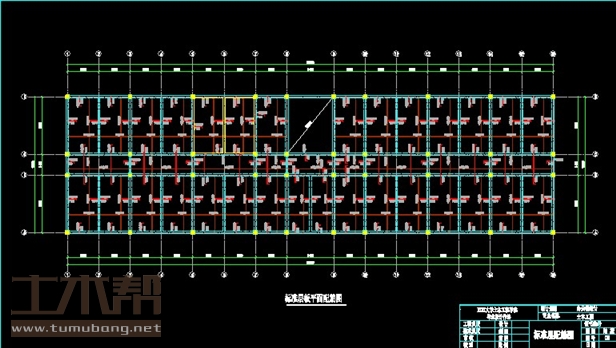

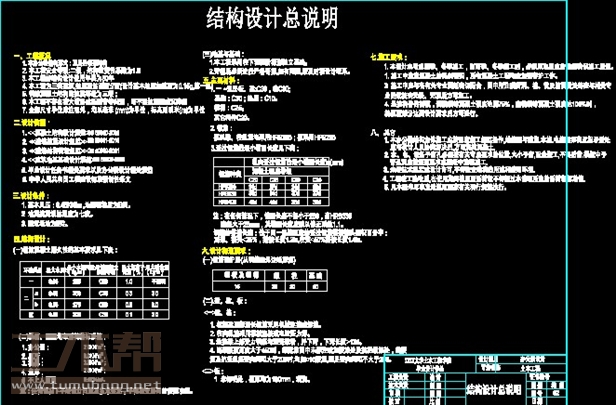

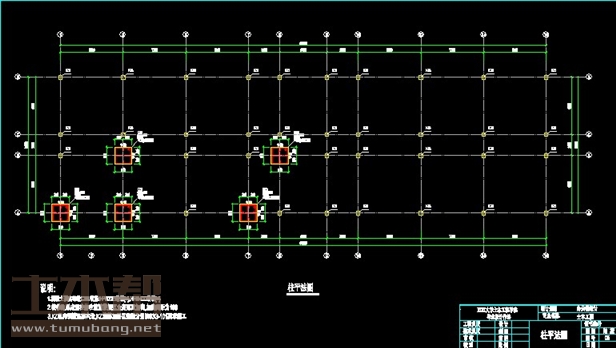

土木工程结构设计施工图
