5层框架结构办公楼,土木工程建筑结构毕业设计,长61.8米,宽16.3米,面积4403平方米

土木工程建筑设计说明书

建筑长61.8m,宽16.3m.一榀框架层高3.9m,柱距7.2m,3跨,跨度6.9m,2.5m,6.9m;
一层:办公室3.6*6.9*1间、7.2*6.9*2间,接待室4.5*6.9*2间,档案室7.2*6.9*1间,活动室7.2*6.9*1间,展览室18*6.9*1间,保健室3.6*6.9*1间,总配电室3.6*6.9*1间,值班传达室3.6*6.9*1间;
二层:办公室7.2*6.9*5间,活动室7.2*6.9*2间,小会议室9*6.9*2间,打印室3.6*6.9*1间,茶水室3.6*6.9*1间,贵宾接待室7.2*6.9*1间;
三~五层:办公室7.2*6.9*5间,活动室7.2*6.9*2间,小会议室9*6.9*2间,打印室3.6*6.9*1间,茶水室3.6*6.9*1间,贵宾接待室7.2*6.9*1间,大会议室16.2*5.4*1间;

土木工程结构设计计算书

20047结构设计计算书-目录
1 建筑设计说明 1
1.1设计依据 1
1.2设计构思 1
1.3工程概况 1
1.4设计资料 2
1.4.1工程地质条件 2
1.4.2气象资料 2
1.4.3抗震设防烈度 2
1.4.4材料 2
1.4.5建筑装修标准 2
2 结构设计 4
2.1结构平面布置 4
2.1.1结构方案的确定 4
2.1.2基础类型的确定 4
2.2结构构件截面尺寸确定 4
2.3 框架计算简图 6
2.4 荷载计算 8
2.4.1 屋面均布恒载 8
2.4.2 楼面均布恒载 8
2.4.3 活荷载 9
2.4.4 楼面均布活载 9
2.4.5 梁柱自重 9
2.4.6 墙体自重 11
2.5 水平地震力作用下框架侧移计算 13
2.5.1 横梁线刚度 13
2.5.2横向框架柱的侧移刚度D值 14
2.5.3 横向框架自振周期 15
2.5.4横向地震作用计算 16
2.5.5 横向框架抗震变形验算 17
2.6 水平地震作用下横向框架的内力分析 18
2.7 风荷载 21
2.7.1基本信息 21
2.7.2 横向框架在风荷载作用下的位移计算 23
2.7.3 风荷载作用下横向框架的内力分析 23
2.8竖向荷载作用下横向框架的内力分析 26
2.8.1 荷载计算 27
2.8.2 横向框架在恒荷载作用下的内力计算 32
2.8.3 横向框架在活荷载作用下的内力计算 41
3 内力组合 49
3.1 横向框架梁内力组合 49
3.2 框架梁弯矩调幅 49
3.3 框架梁内力组合 60
3.4 框架柱内力组合 64
4 梁柱截面设计及配筋计算 69
4.1设计信息 69
4.2正截面承载力计算 69
4.3 梁斜截面承载力计算 73
4.4 柱的配筋计算 76
4.5 框架柱正截面承载力计算 77
4.6 柱斜截面受剪计算 82
5 其他构件设计 83
5.1 板的配筋计算 83
5. 1.1板区划分 83
5.1.2 板配筋计算 84
5.2 楼梯设计 87
5.2.1楼梯设计资料 87
5.2.2楼梯梯段斜板设计 88
5. 2.3平台板设计 89
5.2.4平台梁设计 91
5. 3基础设计 92
5.3.1设计说明 92
5.3.2荷载计算 93
5.3.3地基承载力设计值的确定 93
5. 3.4边柱独立基础设计 93
5. 3.5中柱联合基础设计 96
6 PKPM电算结果 100
参考文献 112
致谢 113
附录 114

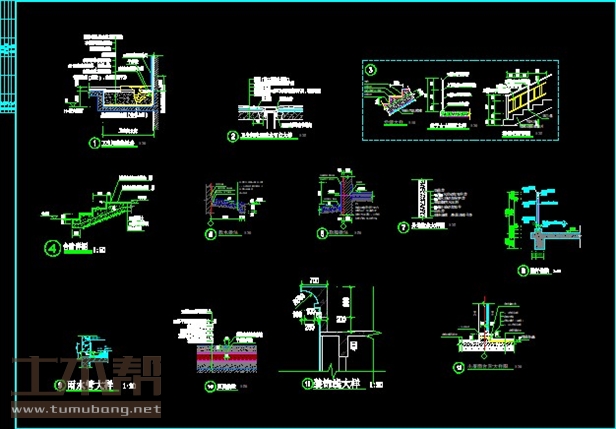

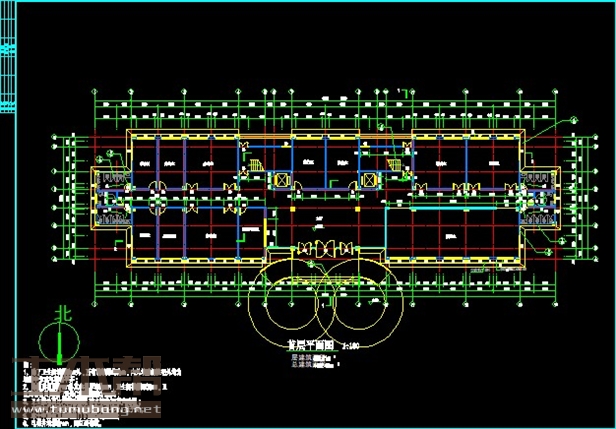

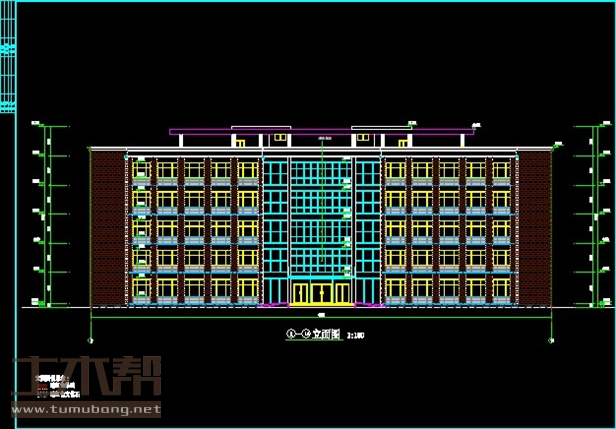

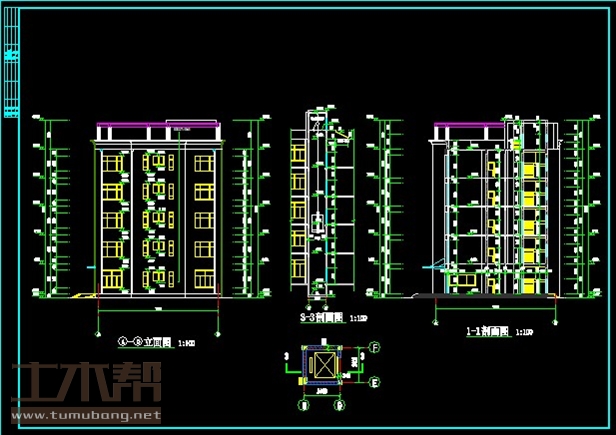

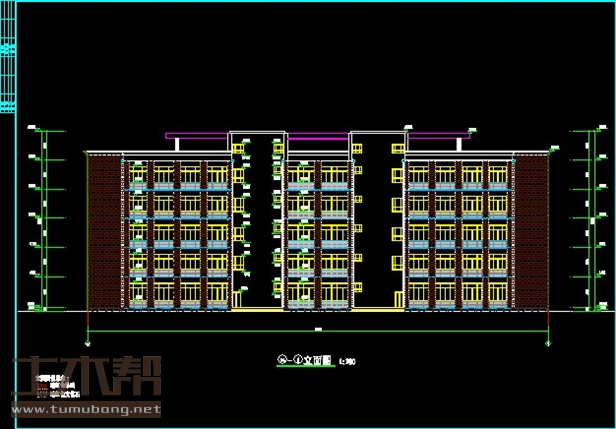

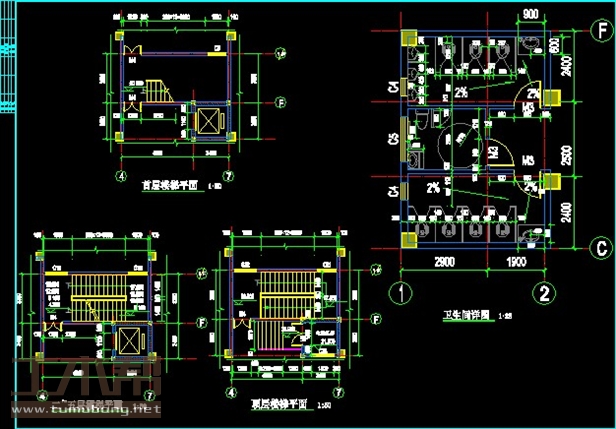

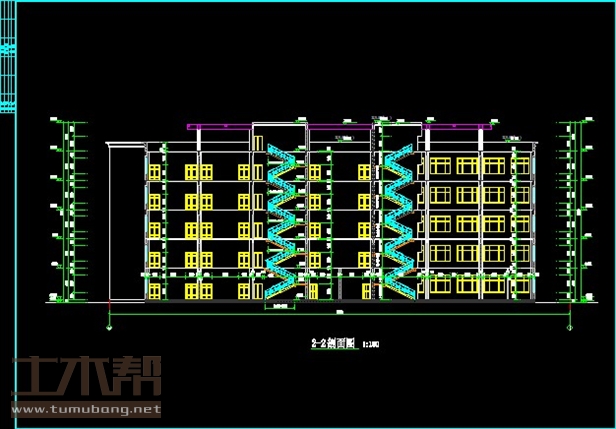

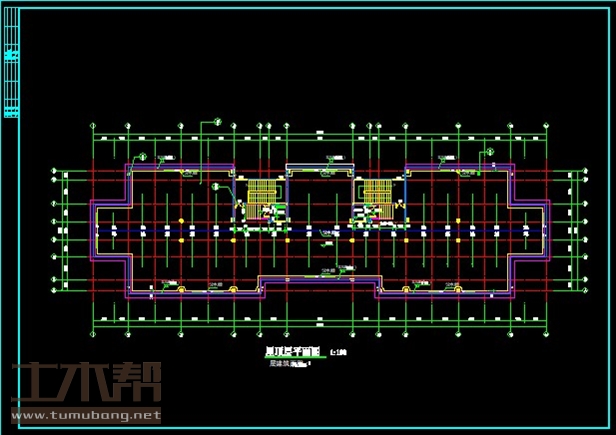

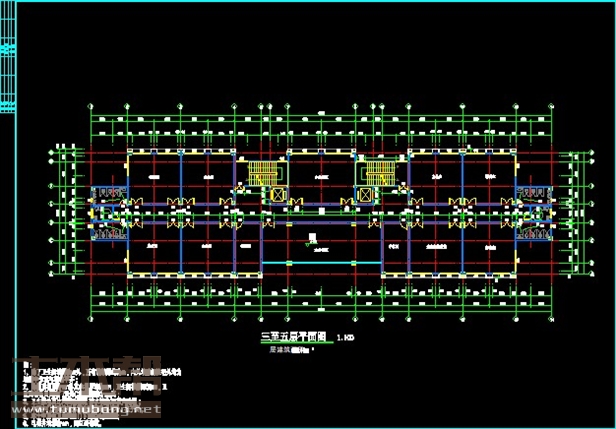

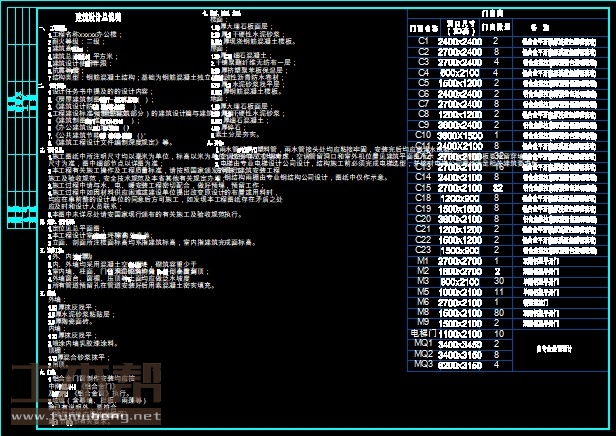

土木工程建筑设计施工图

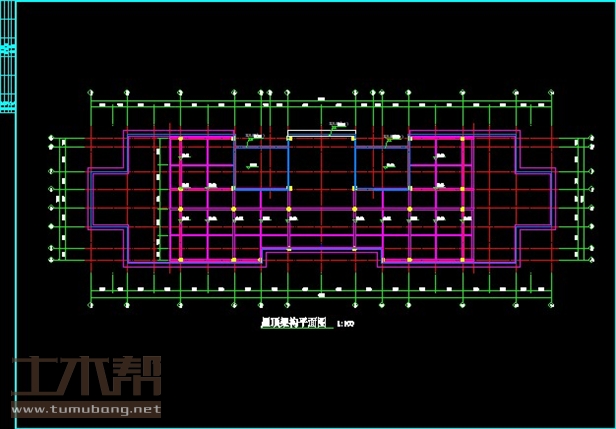

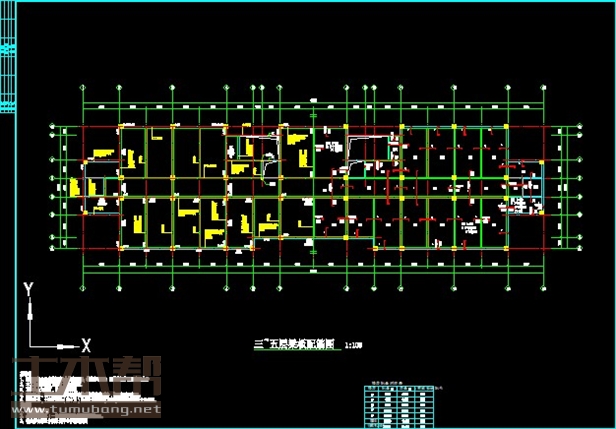

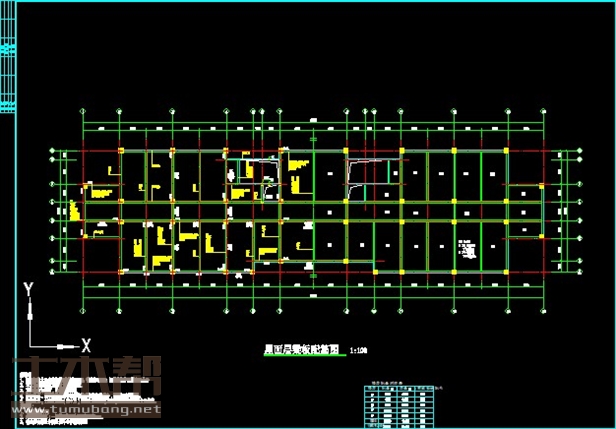

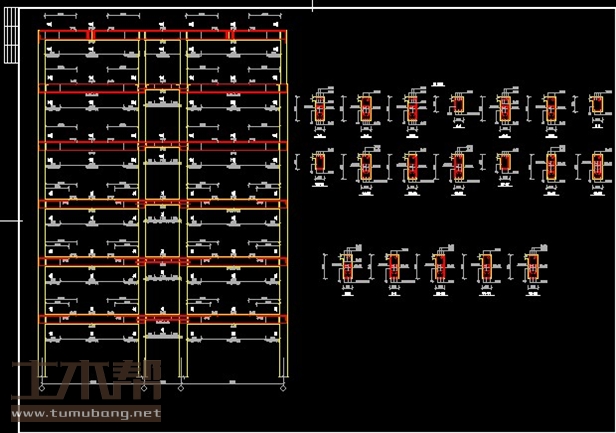

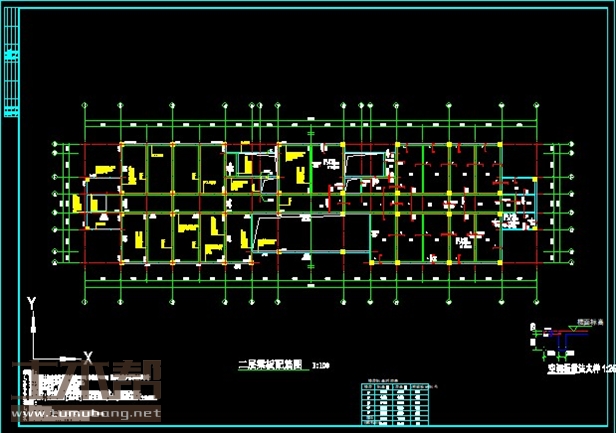

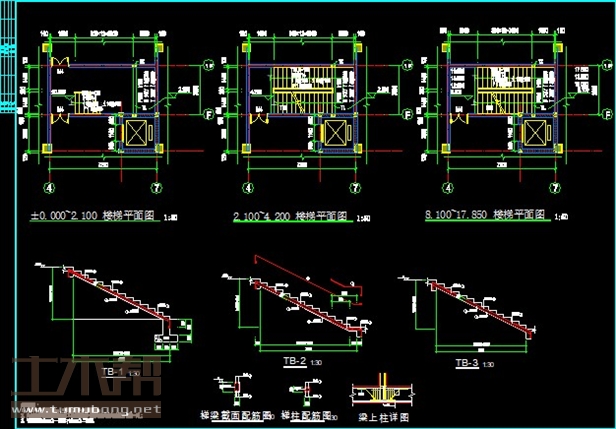

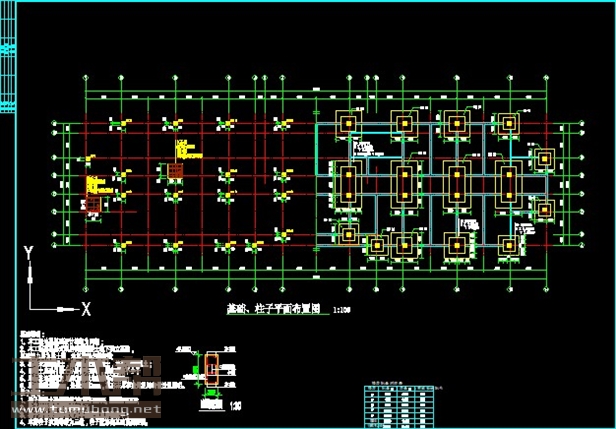

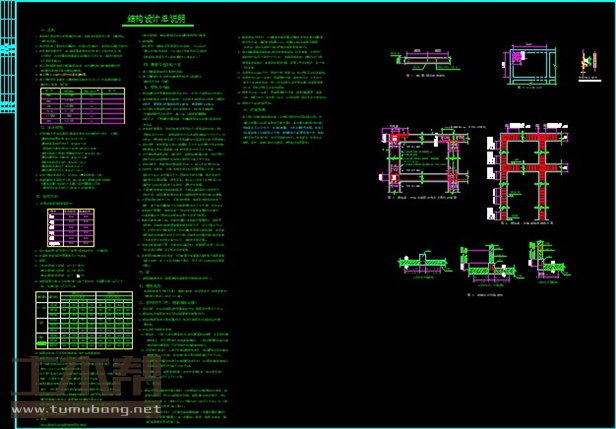

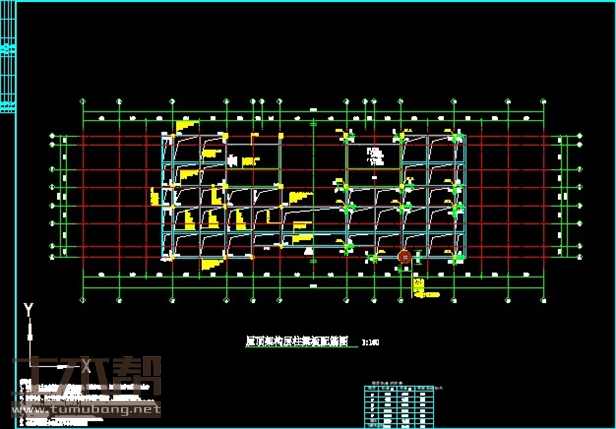

土木工程结构设计施工图
