5层框架结构办公楼,土木工程建筑结构毕业设计,长62.66米,宽22.9米,面积5882平方米

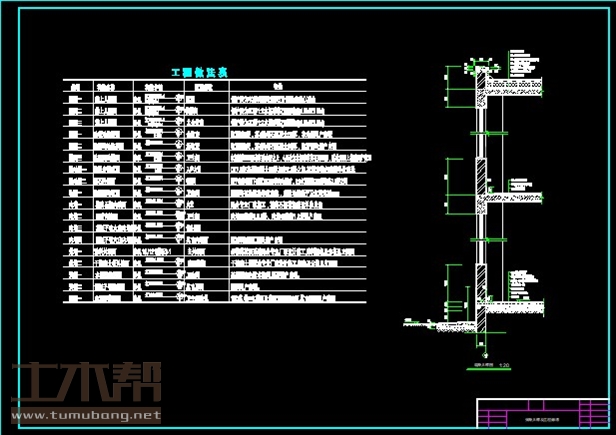

土木工程建筑设计说明书

建筑长62.66m,宽22.9m.一榀框架层高4.2m,柱距4.5m,3跨,跨度6.9m,2.4m,6.9m;
一层:办公室4.5*6.9*2间、4.5*6.9*3间,会议室9*6.9*1间,档案室12.6*9.9*1间,图书资料员12.6*9.9*1间,会客室9*6.9*1间,中型会议室8.4*9.9*1间,收发室4.2*9.9*1间;

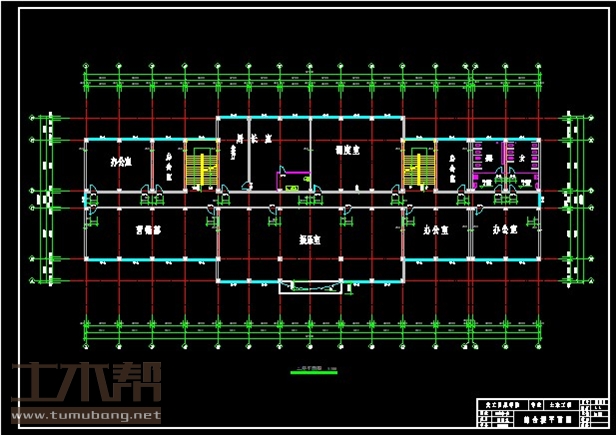

二~三层:办公室9*6.9*3间、4.5*6.9*2间,会客厅4.2*9.9*1间,局长室8.4*9.9*1间,调度室12.6*9.9*1间,娱乐室25.2*9.9*1间,营销部18*6.9*1间;
四层:办公室9*6.9*3间、4.5*6.9*2间,开发部15.2*9.9*1间,娱乐室25.2*9.9*1间,技术室18*6.9*1间;

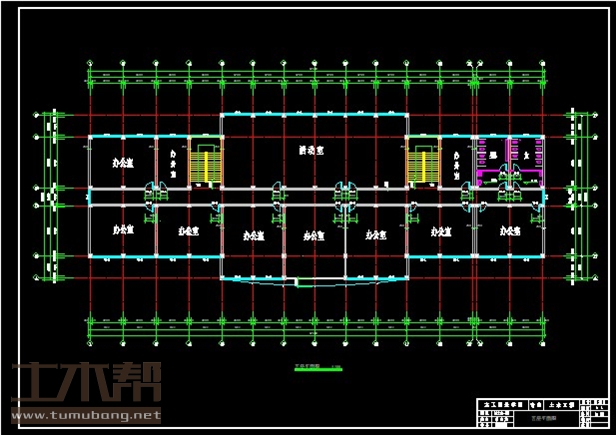

五层:办公室9*6.9*5间、4.5*6.9*2间,活动室25.2*9.9*1间;

土木工程结构设计计算书

20046结构设计计算书-目录
1 建筑概况 1
1.1 工程简介 1
1.2 建筑技术条件资料 1
1.2.1 气象条件： 1
1.3 建筑方案简要说明 2
1.4 建筑物的优缺点 3
第二部分　结构设计说明 3
1 结构方案确定说明 3
1.1 建设项目名称：太工阳泉学院 3
1.2 设计资料： 3
表1 建筑地层一览表 3
注：表中所给土层深度由自然地坪算起。 4
1.3 设计内容 4
第三部分　毕业设计任务书 5
一、设计题目 5

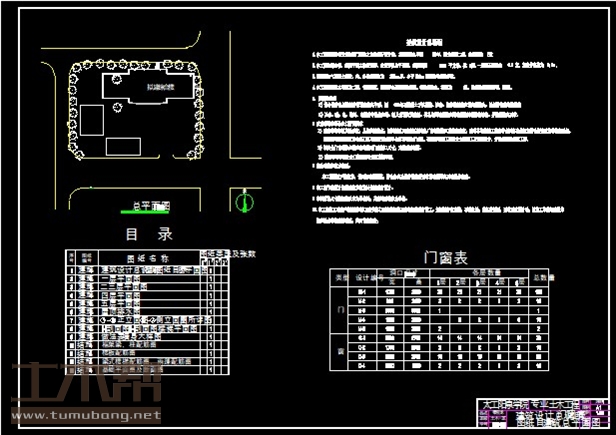

二、建筑地点及拟建基地平面图 5
图1拟建基地平面图 5
三、建筑面积和层数 5
四、结构形式 5
五、设计任务 5
（一）建筑设计部分： 5
（二）结构设计部分 6
（三）毕业设计成果 6
六、建筑技术条件 7
１．气象条件 7
２．工程地质条件 7
３．各种用房的活荷载标准值见现行《建筑结构荷载规范》。 7
七、参考资料 7
1、国家标准、规范、规程 7
2、参考书 8
3、 辽宁省建筑、结构通用图集 8
第四部分　结构设计计算 9
1 工程概况： 9
1.2 框架结构承重方案的选择： 9
横向框架组成的空间结构 10
1.3 梁、柱截面尺寸的初步确定： 10
2 框架侧移刚度的计算 11
2.1 梁柱线刚度的计算 11
3 重力荷载代表值的计算 16
3.1 资料准备： 16
3.2 重力荷载代表值的计算： 16
4 横向水平地震荷载作用下框架结构的内力和侧移计算 20
4.1 横向自振周期的计算： 20
4.2 水平地震作用及楼层地震剪力的计算： 21
4.3 多遇水平地震作用下的位移验算： 22
横向水平地震作用下的位移验算 23
4.4 水平地震作用下框架内力计算： 23
5 横向水平风荷载作用下框架结构的内力和侧移计算 26
5.1 水平风荷载的计算 26
5.2 风荷载作用下的水平位移验算： 26
5.3 风荷载作用下框架内力计算： 27
6 竖向荷载作用下框架结构的内力计算（横向框架内力计算） 29
6.2 荷载计算： 30
6.3 内力计算： 33
6.4 框架梁的内力组合： 37
6.5 框架柱的内力组合： 40
7 截面设计 44

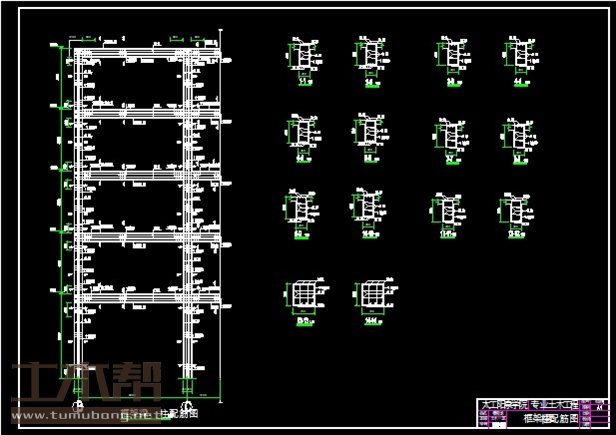

7.1 框架梁截面设计 44
7.2 框架柱截面设计： 49

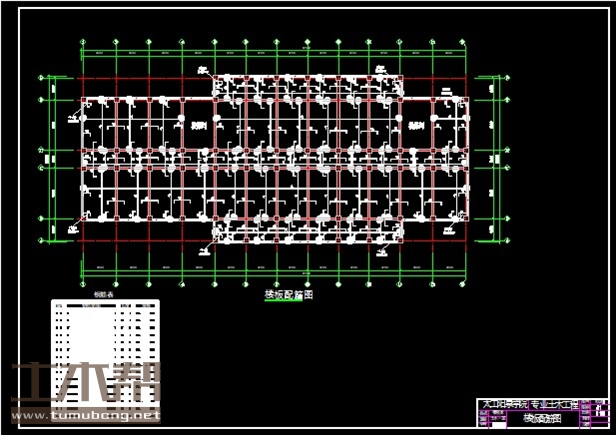

8 楼板设计 54
8.1 楼板类型及设计方法的选择： 54
8.2 设计参数： 54
8.3 弯矩计算： 54
8.4 截面设计： 55

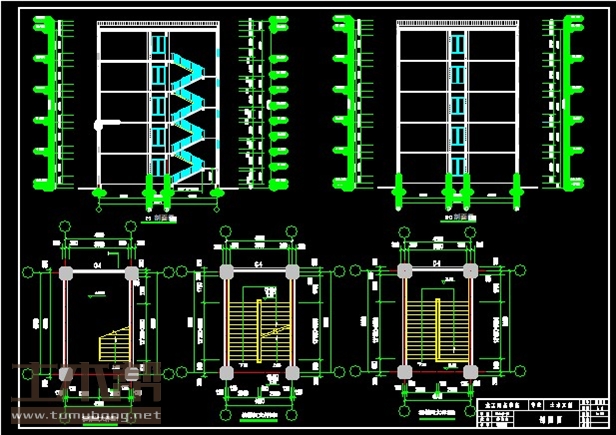

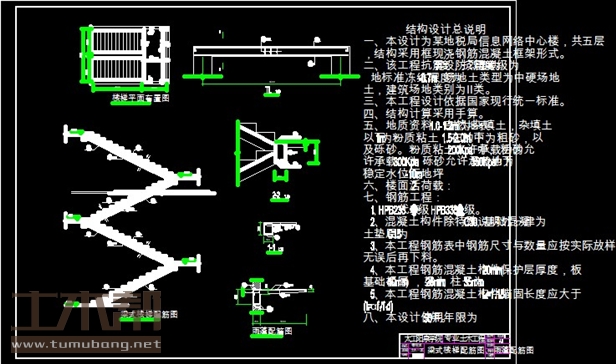

9 楼梯设计 56
9.1 设计参数： 56
9.2 踏步板设计： 56
9.3 斜梁设计 57
9.4 平台板设计 58
9.5 平台梁设计 59
10 雨蓬设计 60
10.1 雨篷截面尺寸设计： 60
10.3 抗倾覆验算 62

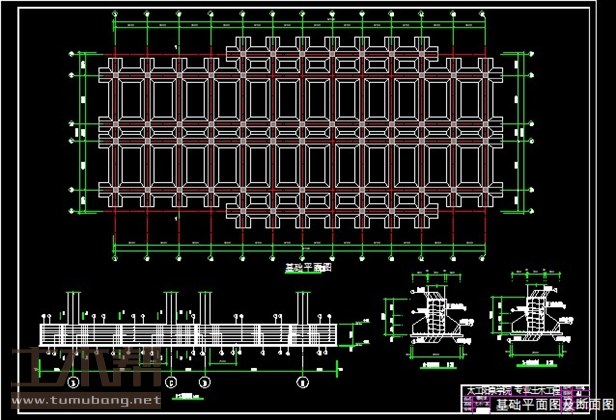

11 基础设计 63
11.1 基本参数： 63
11.2 荷载设计值： 63
11.3 初步确定基础尺寸 63
11.4 计算底面地基承载力设计值F 63
11.5 确定基础宽度： 63
11.6 内力分析： 63
11.7 配筋计算 65
第五部分 施工组织设计 66
（一）具体工程概况及现场条件 66
（二）施工部署 66
1.土建工程由一队承担。 66
2.基槽土方，混凝土垂直运输等工程由机械处土方队来承担。 66
3.水，电，暖工程由水电处二队承担。 66
4.通风，装修由二队承担。 67
（三）主要施工机具计划 67
（四）人员配备情况 67
（五）施工的临时设施 67
1.管槽加工制作场 67
2.仓库 67
3.现场办公用房 67
4.工人换衣、休息房 67
5.现场临时设施 67
（六）施工技术和施工方法 67
1.施工方法及工艺标准 68
2.主要施工工序及方法 68
（七）施工要点 68
（八）保证工程质量的技术措施 69
1. 质量检验评定的依据 69
2. 质量控制中的工具、技术和方法 70
3. 质量控制方法 70
（九）安全保证技术措施 71
1. 安全生产组织管理体系及职责 71
2. 安全防范重点 71
3. 安全措施 71
（十）文明施工措施 72
中文译文 73
建筑的组成部分 73
参考文献 75
致　 谢 76
