6层框架结构办公楼,土木工程建筑结构毕业设计,长35.6米,宽15.3米,面积3117平方米
浏览量:727
收藏量:0
浏览量:727
收藏量:0

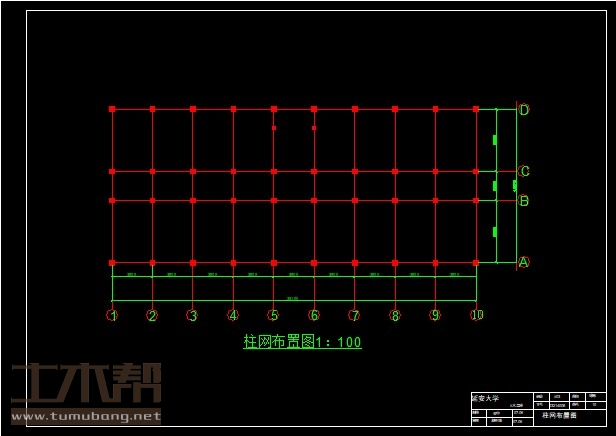

建筑长35.6m,宽15.3m.一榀框架层高3.6m,柱距3.9m,3跨,跨度6m,2.8m,6m;

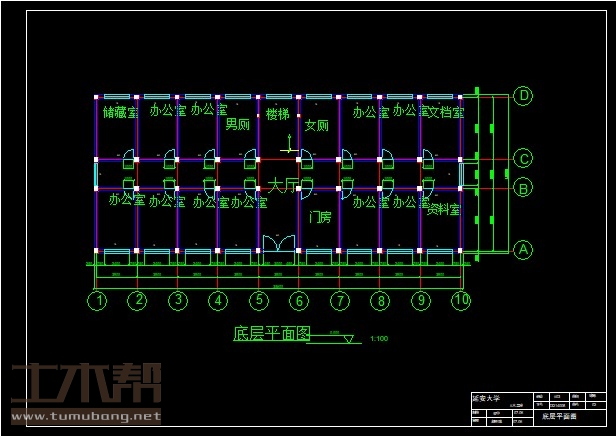

一层:储藏室3.9*6*1间,办公室3.9*6*10间,文档室3.9*6*1间,资料室3.9*6*1间,门房3.9*6*1间;
二~五层:储藏室3.9*6*1间,办公室3.9*6*8间,高级办公室3.9*6*2间,文档室3.9*6*1间,资料室3.9*6*1间;

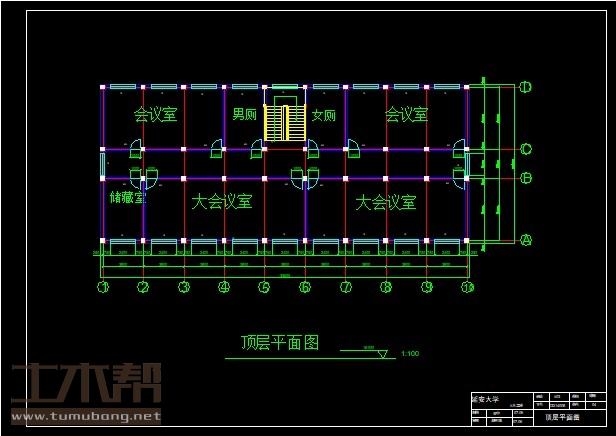

六层:储藏室3.9*6*1间,大会议室10.8*6*2间、17.6*6*2间;
20034结构设计计算书-目录
1建筑说明 1
1.1 工程概况 1
1.2 设计资料 1
1) 本建筑设计使用年限为50年. 1
2) 耐火等级为2级. 1
1.3 总平面设计 1
1.4 主要房间设计 1
1.5 辅助房间设计 1
1.6 交通联系空间的平面设计 2
1) 水平交通空间的平面设计 2
2) 垂直交通空间的平面设计 2
3) 交通枢纽空间 2

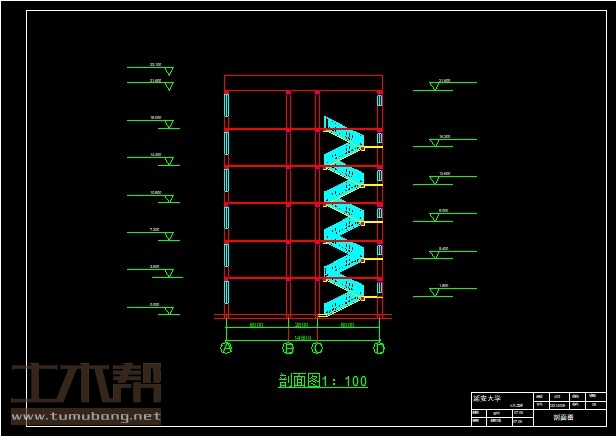

1.7 剖面设计 2
1) 层高的确定 2
2) 室内外高差的确定 3

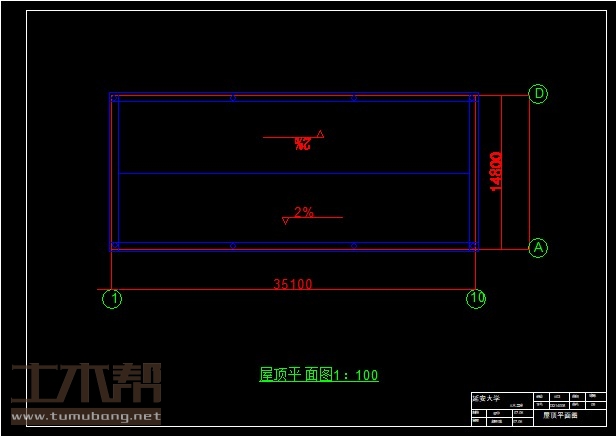

3) 屋面排水设计 3
4) 楼梯剖面设计 3

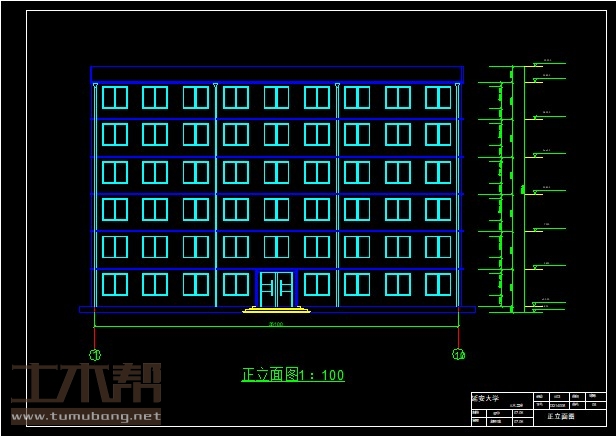

1.8 立面设计 3
1) 体型 3
2) 墙体 3
3) 门厅 3
1.9 构造设计 3
1) 大理石地面做法 4
2) 屋面做法 4
3) 散水做法 4
4) 屋面泛水做法 4
2 框架结构布置 6
3 恒荷载及其内力分析 10
3.5 节点分配系数µ计算 13
3.6 恒荷载作用下内力分析 15
4 活荷载及其内力分析 17
4.1 屋面活荷载 17
4.2 楼面活荷载 17
4.3 内力分析 17
5 风荷载及其内力分析 21
5.1风荷载计算 21
6 内力组合计算: 34
6.1 框架梁内力组合 34
6.2 框架柱内力组合 36
7 截面设计 43
7.1 框架梁的配筋计算 43
7.2 框架柱的配筋计算 53

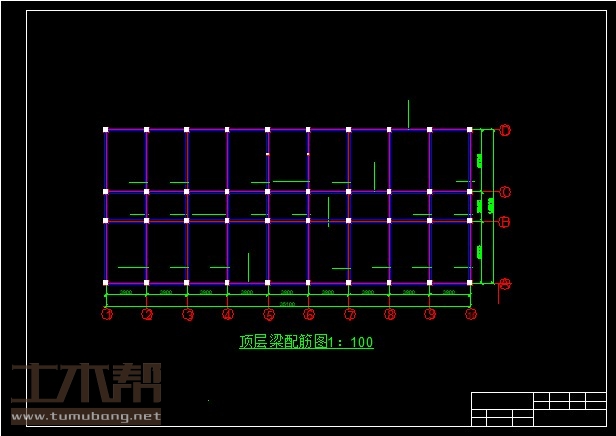

7.3 框架梁、柱配筋图见图7.1、图7.2. 65

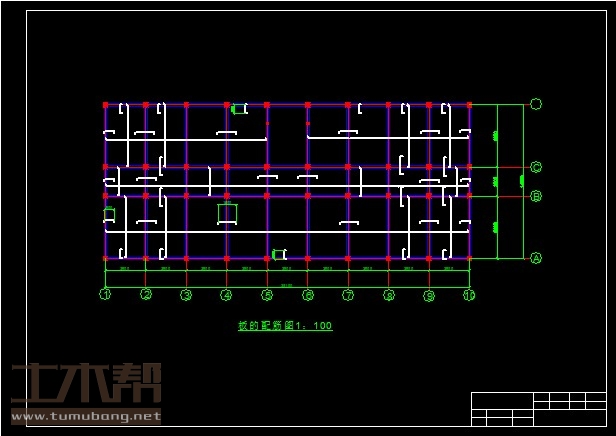

9.4 板的配筋 77
