5层框架结构办公楼,土木工程建筑结构毕业设计,长29.1米,宽26.4米,面积5060平方米

土木工程建筑设计说明书

建筑长29.1m,宽26.4m.一榀框架层高3.3m,柱距4.2m,2跨,跨度6.9m,5.9m;
一层:男厕4.8m*4.5m*1间,女厕4.9m*4.5m*1间，大厅；
二层:男厕4.8m*4.5m*1间,女厕4.9m*4.5m*1间，学生会活动大厅；
三~四层:办公室3.6m*4.9m1间，办公室4.2m*4.9m3间，办公室6m*4.9m1间，办公室4.2m*5.9m1间，4.2m*5.9m2间，办公室6m*5.9m1间，办公室6m*4.6m1建，办公室6m*4.5m1间，办公室4.9m*4.5m1间，办公室4.9m*4.6m1间，男厕4.8m*4.5m*1间,女厕4.9m*4.5m*1间；
五层：小会议室12m*4.9m1间，小会议室10.2m*4.9m1间，大会议室18.6m*5.9m1间，小会议室6m*9.1m1间，休息室4.9m*4.6m1间，吸烟室4.9m*4.5m1间，男厕4.8m*4.5m*1间,女厕4.9m*4.5m*1间；

土木工程结构设计计算书

10245结构设计计算书-目录
摘 要 I
第一章 建筑设计说明 1
1.1 工程概况 1
1.2建筑设计 1
1.2.1设计依据 1
1.2.2 平面设计 1
1.2.3剖面设计 1
1.2.4 交通联系 2
1.2.5 建筑立面设计 2
第二章 结构设计说明 3
2.1设计资料 3
2.2结构选型 3
2.2.1结构体系类型 3
2.2.2 结构体系比较 6
2.2.3 结构体系确定 7
第三章 结构布置 8
3.1 结构总体布置 8
3.2材料选用 9
3.3 结构布置原则及平面布置 9
第四章 楼板的计算 10
4.1确定板厚 10
4.2楼面板的荷载计算 10
4.3 板的配筋计算 10
第五章 一榀框架的内力计算 17
5.1初步估算梁柱的截面尺寸及线刚度 17
5.1.1梁柱的截面尺寸 17
5.1.2梁柱的截面惯性矩，线刚度 18
5.2恒荷载作用下框架的内力计算 20
5.2.1梁上的荷载及弯矩计算 20
5.2.2框架的弯矩计算 23
5.3活荷载作用下框架的内力计算 29
5.3.1梁上的荷载及弯矩计算 29
5.4 风荷载作用下框架的内力计算 34
5.4.1线刚度的计算 34
5.4.2 α值 ，k值的计算 35
5.4.3 反弯点高度 35
5.4.5风荷载作用下柱的内力 36
5.4.6 抗侧移验算 37
5.4.7 风荷载的梁端剪力 38
5.4.8柱的轴力计算 38
5.4.9各层梁端弯矩计算 39
5.5地震荷载作用下框架结构内力计算 42
5.5.1计算个层构件重力荷载标准值 43
5.5.2水平地震作用下框架的侧移验算 44
5.5.3水平地震作用标准值和楼层地震剪力标准值计算 44
5.5.4水平地震作用下的横向框架内力计算 46
5.6内力组合 51
5.7框架截面设计 63
5.7.1框架梁的配筋计算 63
5.7.2框架柱的配筋计算 66
5.8结构抗震验算 69
第六章 基础设计 71
结 论 74
总结与体会 75
致 谢 76
参考文献 77

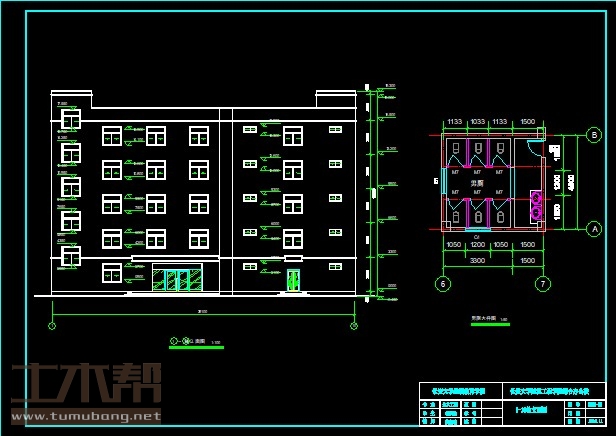

土木工程建筑设计施工图

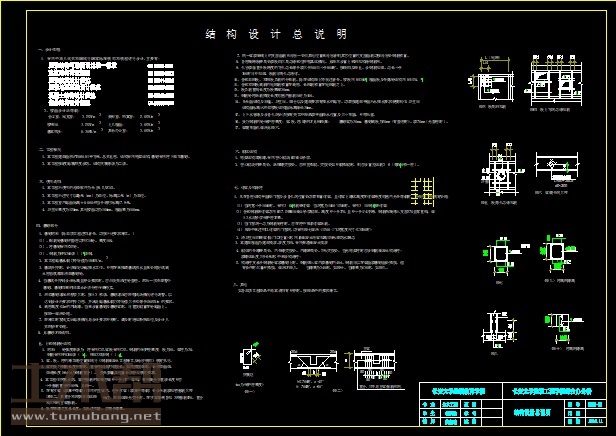

土木工程结构设计施工图
