5层框架结构办公楼,土木工程建筑结构毕业设计,长64.65米,宽12.75米,面积 4121平方米

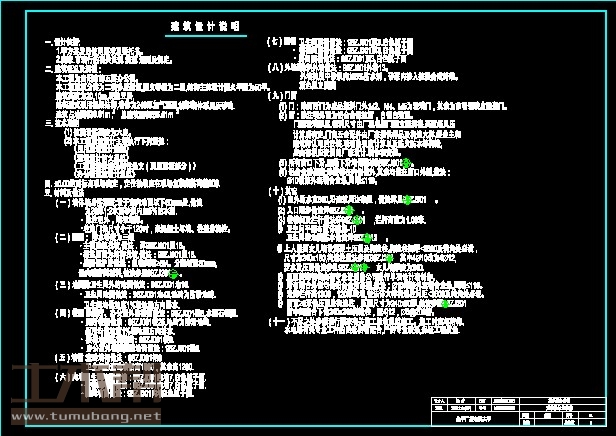

土木工程建筑设计说明书

建筑长64.65m,宽12.75m.一榀框架层高3.6m,柱距4.5m,3跨,跨度5.1m,2.1m,5.1m;
一层:活动室8.4*5.1*1间,办公室4.2*5.1*4间、办公室4.5*5.1*4间,厨房8.4*5.1*1间,餐厅17.4*12.75*1间;
二~四层:办公室4.2*5.1*4间、办公室4.5*5.1*8间、8.4*5.1*5间、6.9*5.1*1间,领导办公室12.6*5.1*1间;
五层:办公室4.2*5.1*4间、办公室4.5*5.1*4间、8.4*5.1*5间、6.9*5.1*1间,会议室12.6*5.1*1间,卡拉OK厅9*12.75*1间;

土木工程结构设计计算书

10022结构设计计算书-目录
摘 要 I
Abstract II
1. 设计概况 1
1.1设计依据 1
1.2工程概况 1
1.3设计资料 1
2. 建筑设计 3
2.2平面设计 3
2.3剖面设计 3
2.4 立面设计 3
2.5 建筑构造设计 4
3 结构布置及计算简图 5
3.1结构选形 5
3.2结构布置 6
3.2梁柱截面尺寸的初步确定 7
3.3 结构计算简图 8
4. 现浇板配筋计算 10
4.1 设计资料 10
4.2 荷载计算 10
4.3 跨度计算 11
4.4 弯矩计算 11
4.5 截面设计 12
5. 荷载计算 16
5.1恒荷载计算 16
5.2 活荷载计算 19
5.3 风荷载计算 19
5.4 重力荷载代表值 20
6. 框架内力计算 22
6.1 水平地震作用下的侧移验算 22
6.2 水平地震作用下框架内力计算 27
6.3 风荷载作用下框架的层间侧移验算 30
6.4 风荷载作用下框架内力计算 31
6.5 恒荷载作用下的荷载效应 33
6.6 活荷载作用下的荷载效应 41
7. 横向框架内力组合 48
7.1框架梁内力组合 48
7.2 框架柱的内力组合 52
8. 框架结构配筋计算 59
8.1框架梁配筋计算 59
8.2框架柱配筋计算 64

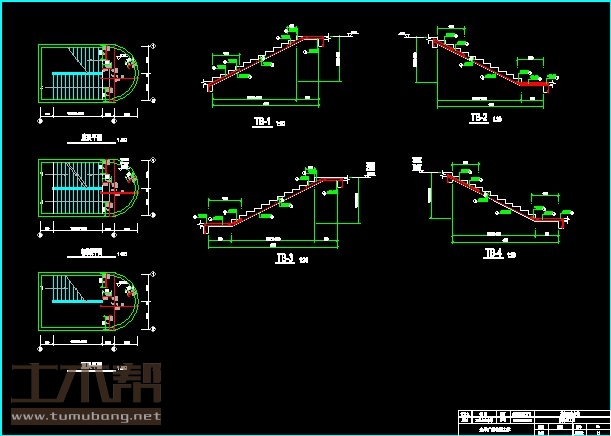

9 .楼梯设计 73
9.1 梯段板设计 73
9.2 半圆型平台板设计 75
9.3 曲梁计算 76
9.4 平台梁计算 80
10. 连续梁设计 82
10.1荷载计算 82
10.2计算简图 82
10.3内力计算 82
10.4承载力计算 83
11. 基础设计 85
11.1荷载计算 85
11.2基础底面尺寸 85
11.3基础高度验算 86
11.4底面配筋 87
致 谢 89
参考文献 90

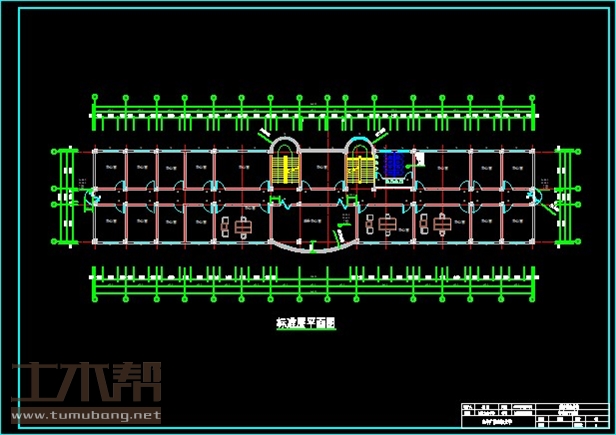

土木工程建筑设计施工图

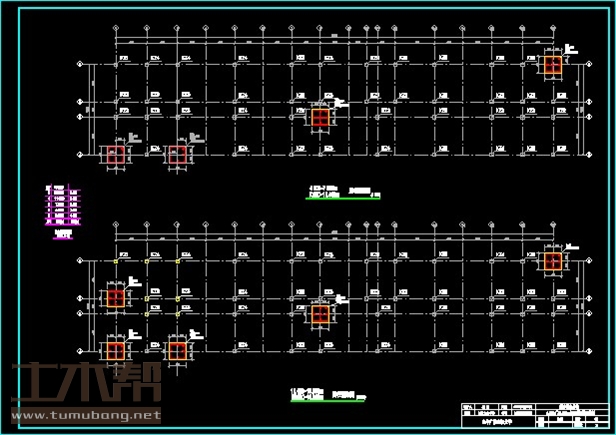

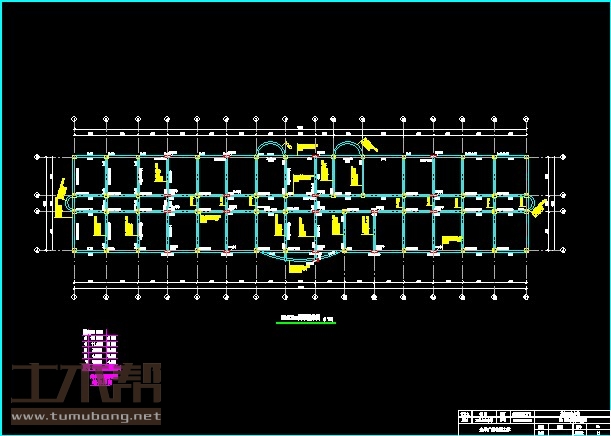

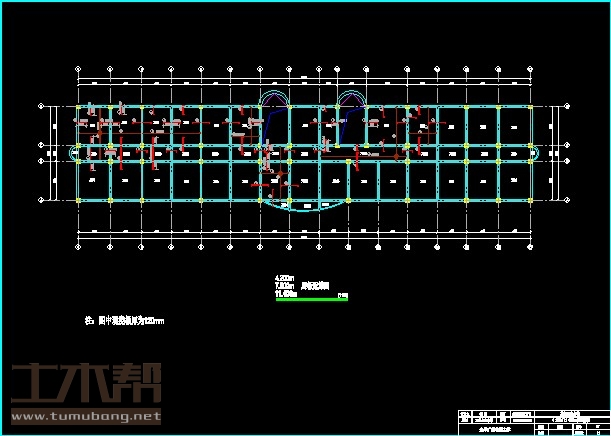

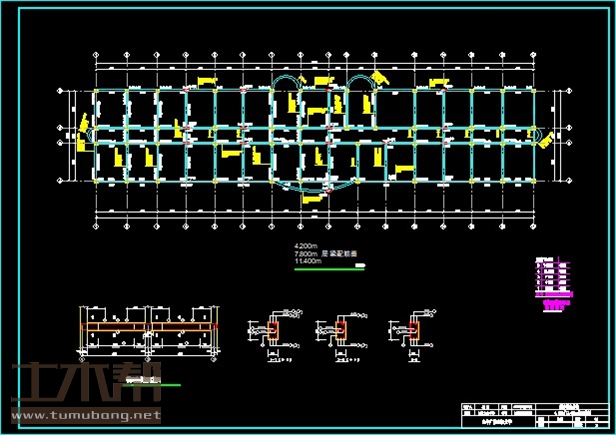

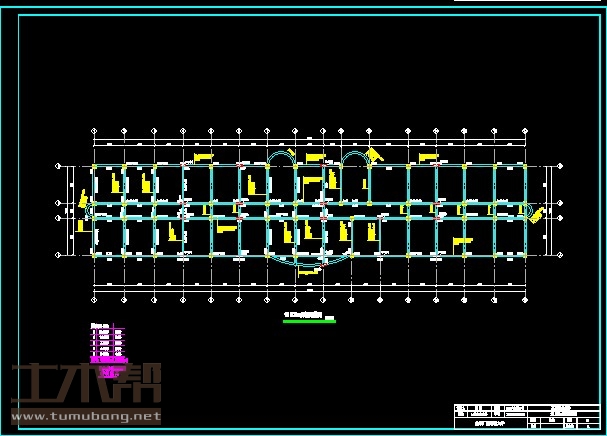

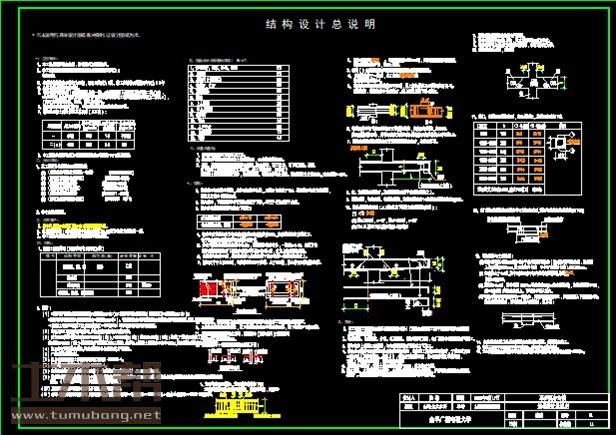

土木工程结构设计施工图

土木工程施工组织设计图
