5层框架结构教学楼,土木工程建筑结构毕业设计,长72.8米,宽19.8米,面积5475平方米

土木工程建筑设计说明书

建筑长72.8m,宽19.8m.一榀框架层高3.6m,柱距4.8m,3跨,跨度6m,2.4m,6m;
一层:多媒体教室19.4*6*1间,普通教室19.4*6*1间、9.6*6*1间,开关站9.6*19.8*1间,接待室4.8*6.6*2间,A型办公室4.8*6*3间,教室休息室4.8*6*1间,大会议室9.6*19.8*1间;
二~三层:资料室9.6*19.8*1间,多媒体教室19.4*6*3间,普通教室9.6*6*4间,阅览室9.6*19.8*1间;

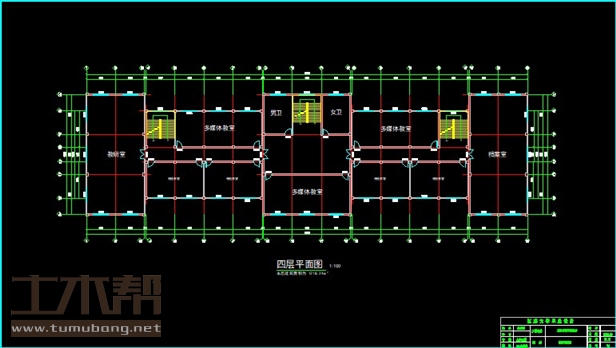

四层:教研室9.6*19.8*1间,多媒体教室19.4*6*3间,普通教室9.6*6*4间,档案室9.6*19.8*1间;

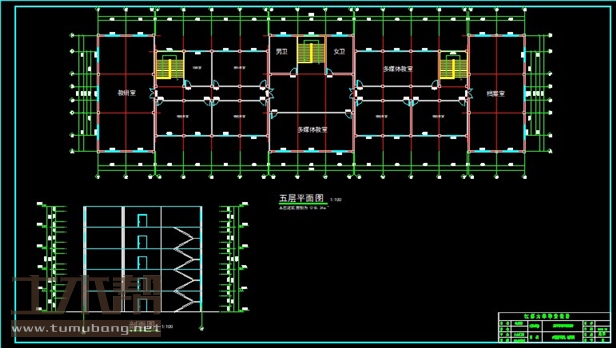

五层:教研室9.6*19.8*1间,乐器室4.8*6*1间,音乐教室9.6*6*1间,多媒体教室19.4*6*1间,普通教室9.6*6*4间,档案室9.6*19.8*1间;

土木工程结构设计计算书

10020结构设计计算书-目录
第1章 建筑设计 - 1 -
1.1 工程概况 - 1 -
1.2 建筑设计的内容 - 1 -
1.2.1 总平面设计 - 1 -
1.2.2工程做法设计 - 2 -
1.2.3设计说明 - 3 -
第2章 结构设计 - 6 -
2.1结构选型 - 6 -
2.2 结构平面布置 - 8 -
2.2.1基本原则 - 8 -
2.2.2结构布置的内容 - 9 -
2.2.3基本方法 - 9 -
2.2.4梁柱截面的确定 - 10 -
2.2.5横向框架的跨度和柱高 - 12 -
2.3荷载计算 - 12 -
2.3.1竖向恒载标准值计算 - 12 -
2.3.2 屋面和楼面活载标准值的取值 - 14 -
2.3.3重力荷载计算 - 14 -
2.3.4水平地震力作用计算 - 17 -
2.3.5风载作用计算 - 21 -
2.3.6竖向荷载下框架受荷总图 - 22 -
2.4 框架内力计算 - 24 -
2.4.1水平地震作用下框架的内力计算 - 24 -
2.4.2风荷载作用下框架的内力计算 - 28 -
2.4.3 竖向荷载作用下框架内力的计算 - 32 -
2.5梁、柱的内力组合 - 50 -
2.5.1 内力调幅 - 50 -
2.5.2框架内力组合 - 52 -
2.6框架梁柱配筋计算 - 59 -
2.6.1 框架梁截面设计 - 59 -
2.6.2框架柱截面设计 - 60 -
2.7基础设计 - 69 -
2.7.1 设计资料 - 69 -
2.7.2边柱独立基础 - 69 -
2.7.3中柱独立基础 - 72 -

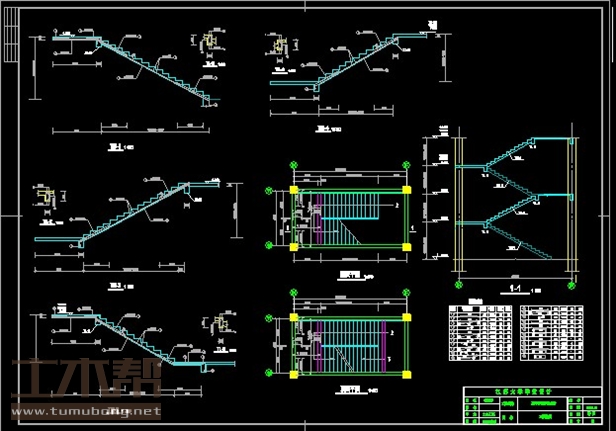

第3章 楼梯计算 - 76 -
3.1楼梯板计算 - 76 -
3.2 平台板计算 - 77 -
3.3平台梁计算 - 77 -
结 论 - 79 -
致 谢 - 80 -
参考文献 - 81 -

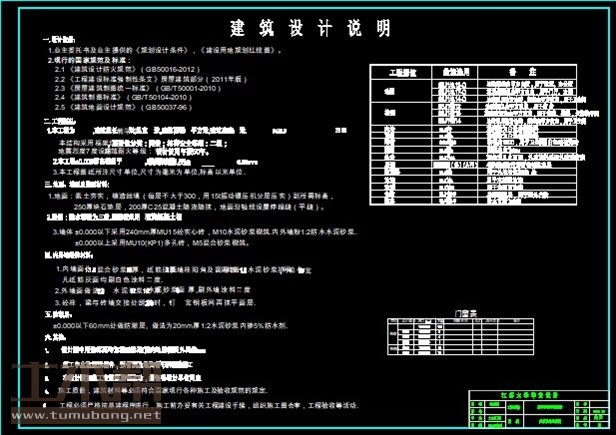

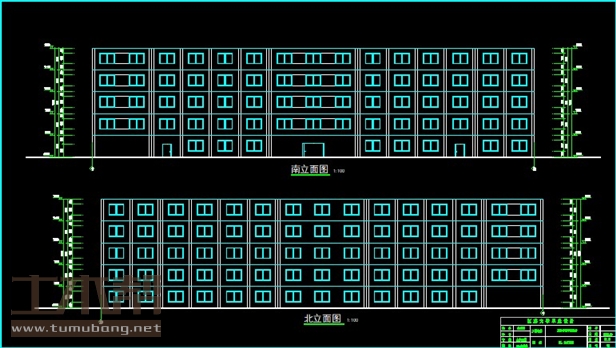

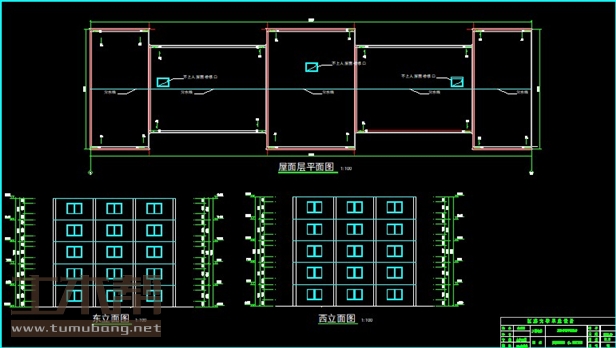

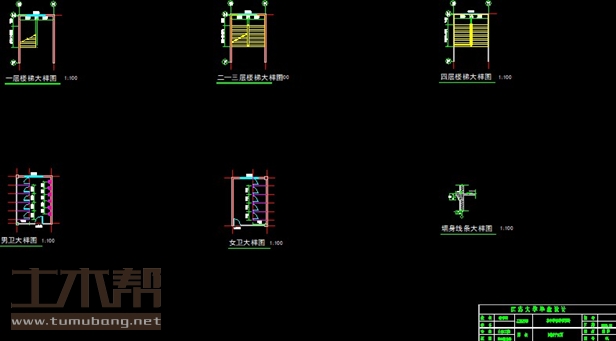

土木工程建筑设计施工图

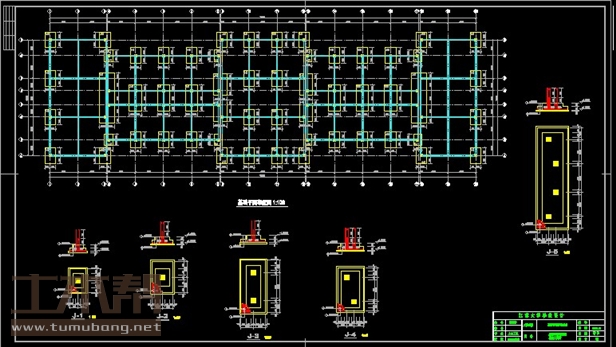

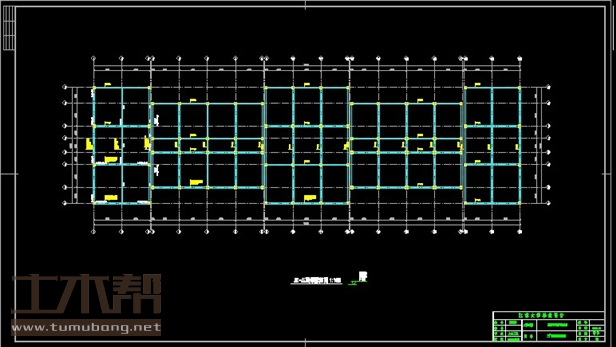

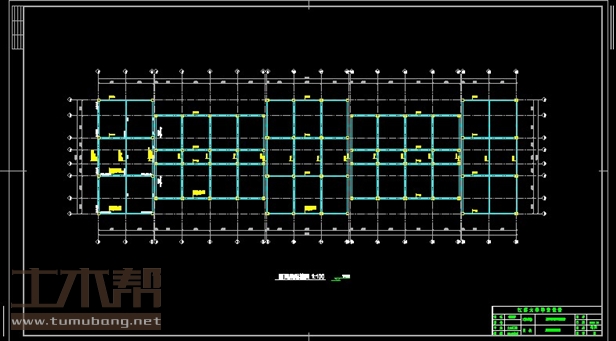

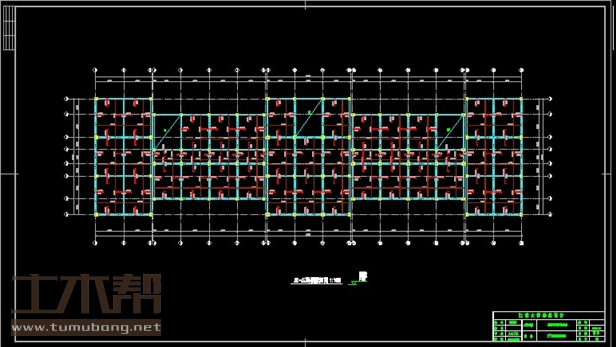

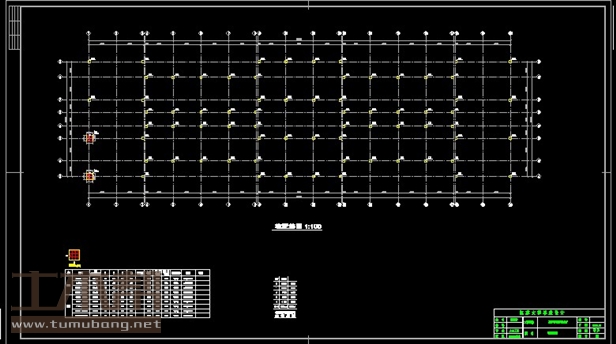

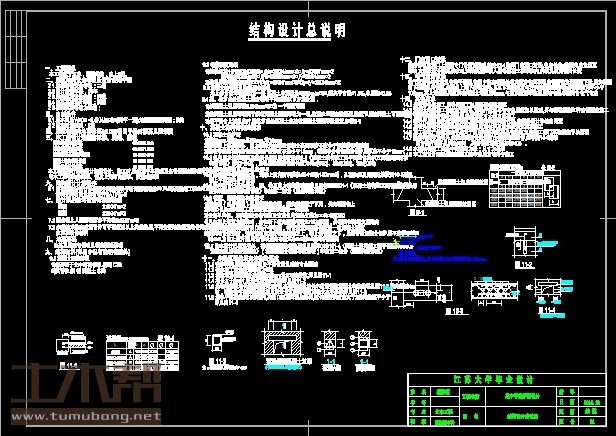

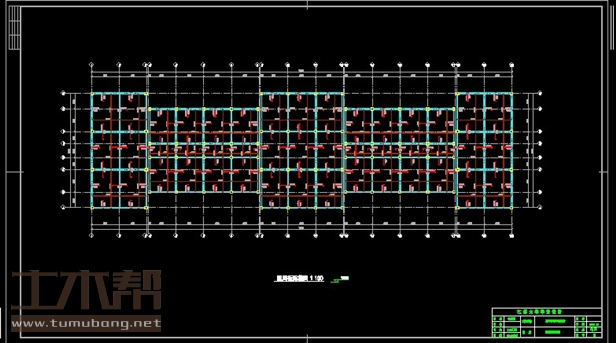

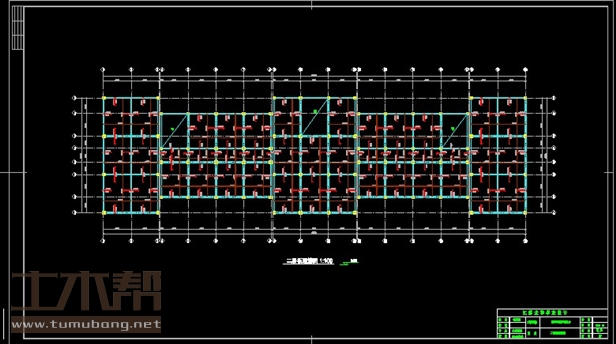

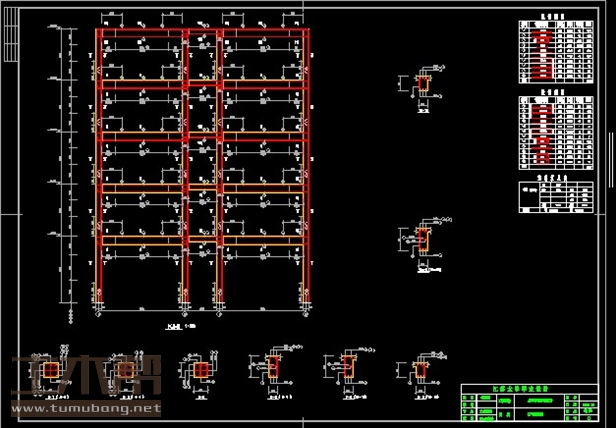

土木工程结构设计施工图

土木工程施工组织设计图
