5层框架结构教学楼,土木工程建筑结构毕业设计,长53.4米,宽15.0米,面积4087平方米

土木工程建筑设计说明书

建筑长53.4m，宽15m.一榀框架层高3.6m,柱距3.3m,2跨,跨度9m,6m;
一层:档案室3.3m*6m*2间,化验室3.3m*6m*2间,音乐教室4.5m*6.9m*2间，医务室3.3m*6m*1间，贮藏室6.6m*6m*1间;
二层:实验室3.3m*6m*3间,化验室3.3m*6m*2间,设计室9.6m*6m*2间;

土木工程结构设计计算书

42001-结构设计计算书-目录
引言 1
1 设计资料 1
2 结构方案选型 1
2.1 结构选型 1
2.2 构件基本尺寸确定 1
2.2.1框架梁及次梁截面尺寸 1
2.2.2柱截面尺寸 2
2.2.3板厚确定 2
2.2.4框架计算简图及梁、柱抗侧刚度 3
3 荷载计算 5
3.1 恒荷载计算 5
3.2 活荷载计算 10
3.3 风荷载计算 12
4 第7榀框架内力分析 14
4.1 恒荷载作用下的内力计算 14
4.2 活荷载作用下的内力分析 21
4.3 风荷载作用下的内力计算 27
5 框架内力组合 32
5.1框架梁内力组合 33
5.2 框架柱内力组合 33
6 截面设计 34
6.1 框架梁设计 34
6.1.1框架梁正截面承载力计算 34
6.1.2框架梁的斜截面承载力计算 36
6.2 框架柱设计 36
6.2.1框架柱正截面承载力计算 36
6.2.2框架柱抗剪承载力计算 38
7 楼梯配筋计算 39
7.1示意图 39
7.2基本资料 40
7.3 计算过程 40
7.4 计算结果：(为每米宽板带的配筋) 41
8 楼面板计算 41
8.1 双向板计算 41
8.2 单向板计算 44
9 基础设计计算 44
9.1 基础顶面以上荷载 44
9.2 确定基础底面尺寸 45
9.3 确定基础底面内力 45
9.4确定基础高度 46
9.5基底配筋计算 48
结论 50
参考文献 51

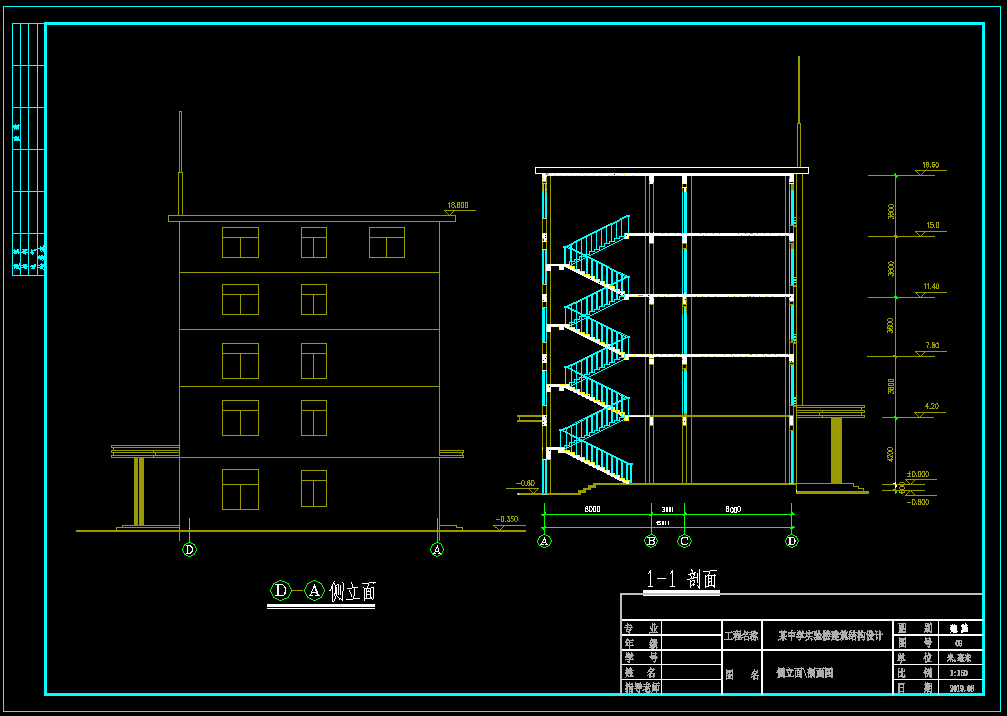

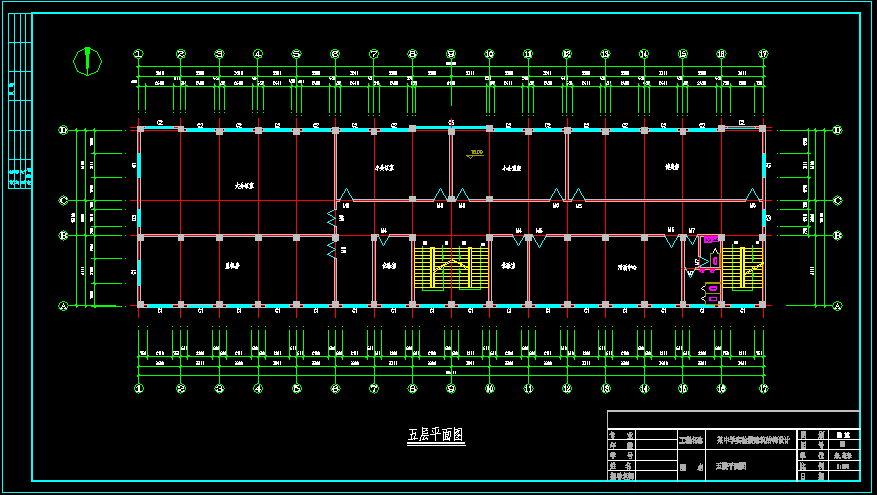

土木工程建筑设计施工图

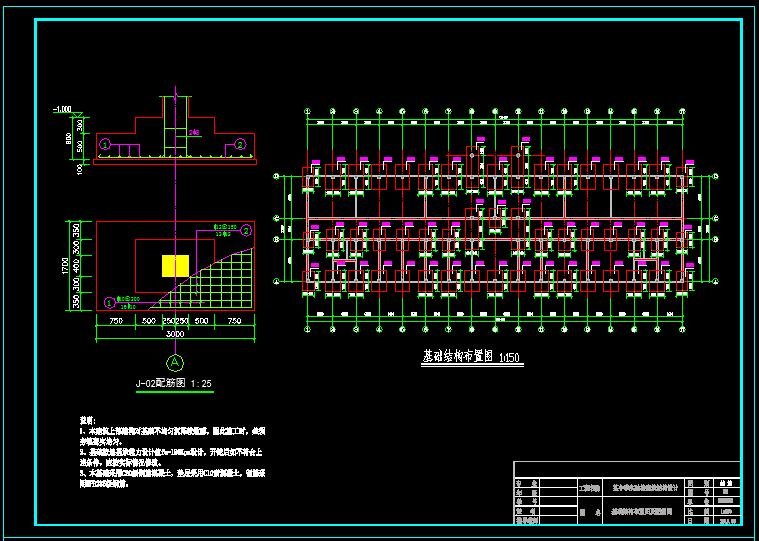

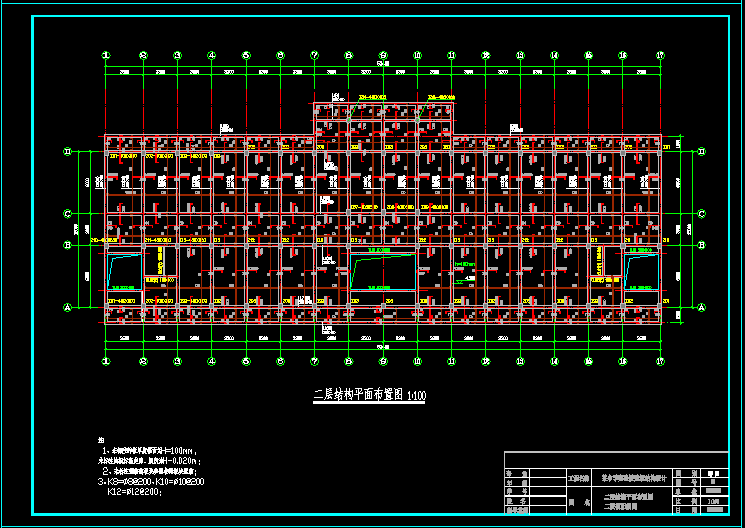

土木工程结构设计施工图

土木工程施工组织设计图
