6层剪力墙结构住宅楼,土木工程建筑结构毕业设计,长98米,宽13米,面积6365.19平方米

资料编号：
上传时间：2024-05-16 20:54:20

房屋纵长：98米
房屋横宽：13米
建筑层数：6层
建筑面积：6365.19平米
结构体系：剪力墙结构
建筑类型：住宅楼
内容构成：建筑设计,结构设计
任务书：无

完整度：★★★★★
编辑度：★★★★
质量度：★★★★

资料价格：100.00土木币

浏览量：329

收藏量：0

论文说明施工图纸

土木工程建筑设计说明书

本工程为住宅楼位于广西南宁，一类建筑，占地面积为858.89m2，总建筑面积为6365m2，地下为1层设置为储藏间，层高2.9m，地上为6+1层，除顶层外其余层高全部为3.0m，顶层为阁楼，层高2.9m，建筑高度为24.97m，剪力墙结构，基础设计为桩筏基础。结构防火等级为一级，屋面防水等级是Ⅰ级，地下室防水等级二级，抗渗等级为P6级，室内外高差0.6m，50年设计使用年限。墙体工程填充墙使用的是加气混凝土砌块，剪力墙主要材料为钢筋混凝土。电梯层站为7层，26.65米的提升高度，一单元设置一个电梯，载重量为800kg。

土木工程结构设计计算书

1 工程概况

2 设计资料

2.1抗震设防

2.2 建筑场地与风荷载

2.3主要材料

2.4设计依据

3 建筑设计

3.1 设计概况

3.2 建筑平面设计

3.3 建筑立面设计

3.4 建筑剖面设计

4 结构设计

4.1 剪力墙类型判别和刚度计算

4.1.1 墙的类型

4.1.2 剪力墙的刚度计算

4.1.3 总剪力墙刚度特征值计算

4.2 竖向荷载计算

4.3 水平风荷载标准值计算

4.4 水平地震作用的计算

4.4.1 重力荷载代表值

4.4.2 结构基本自振周期计算

4.4.3 地震作用计算

4.4.4 结构水平位移验算

4.4.5 刚重比验算

4.4.6 剪重比验算

4.5 剪力墙的内力设计值计算

4.5.1 水平地震作用下结构内力设计值计算

4.5.2 风荷载作用下结构内力计算

4.5.3 各片剪力墙内力设计值计算

4.5.4 剪力墙竖向荷载作用下的内力计算

4.6 剪力墙内力组合和截面设计

4.6.1 剪力墙的内力组合

4.6.2 剪力墙截面设计

4.7 标准层板的内力和配筋计算

4.8 梁的配筋计算

4.9 楼梯设计

4.9.1 楼梯基本参数

4.9.2 楼梯板设计

4.9.3 平台板设计

4.9.4 平台梁设计

4.10 基础设计

4.10.1 工程地质条件

4.10.2 单桩承载力

4.10.3 基础承载力验算

4.10.4 抗冲切验算

4.10.5基础板内力计算

10.4.6底板配筋

参考文献

论文说明施工图纸

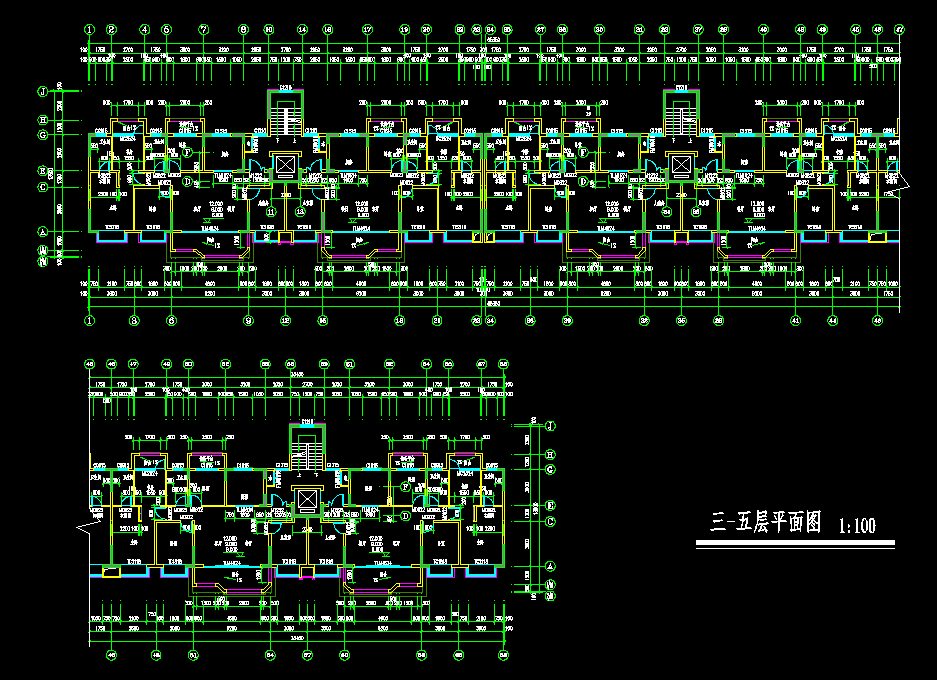

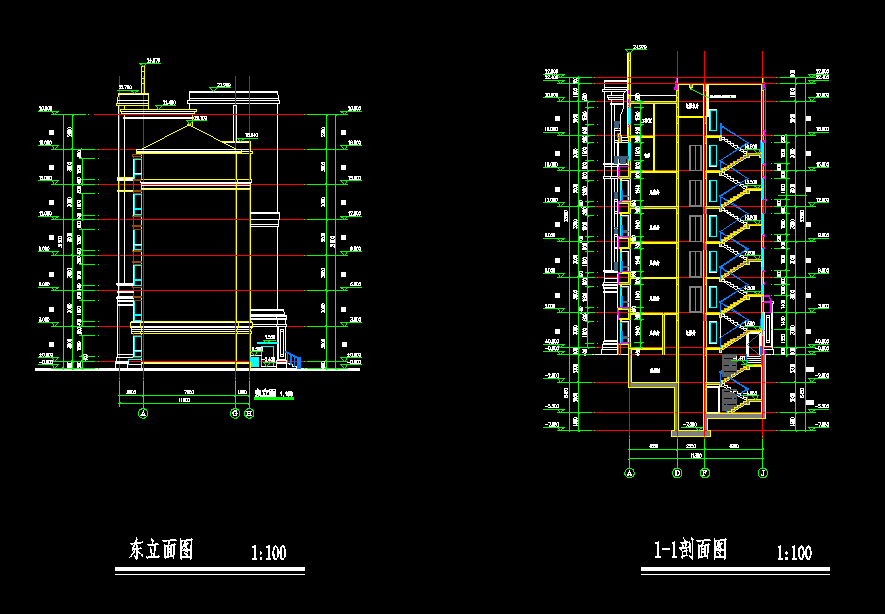

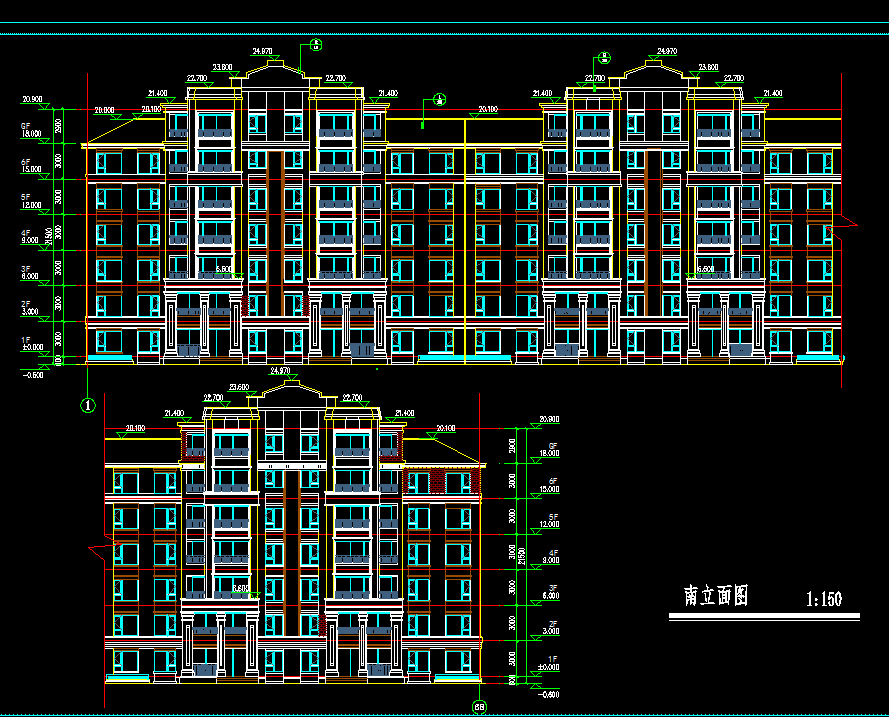

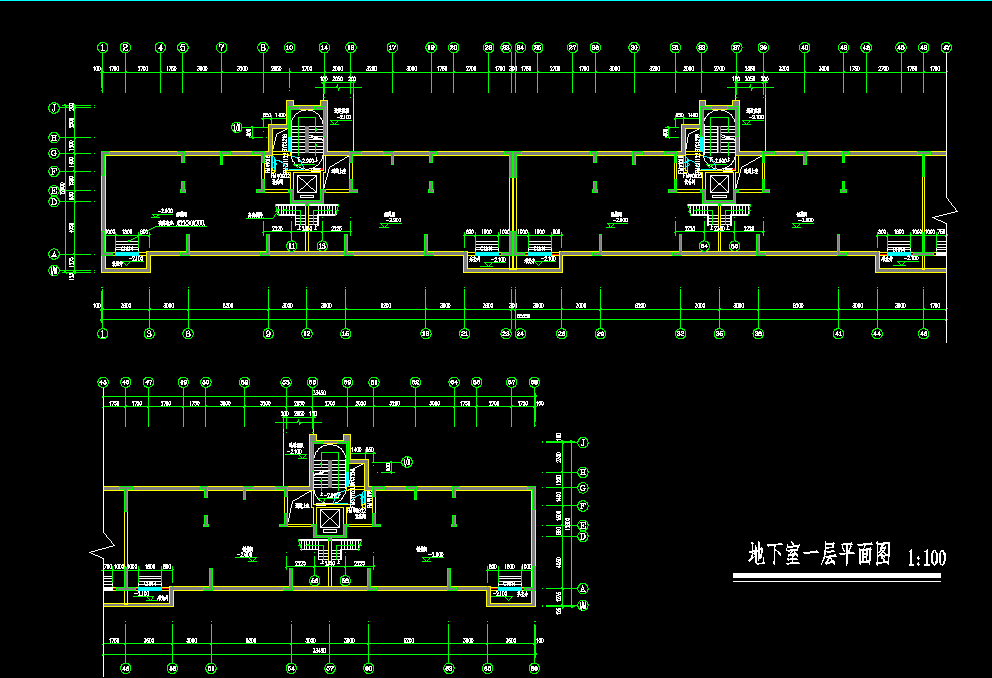

土木工程建筑设计施工图

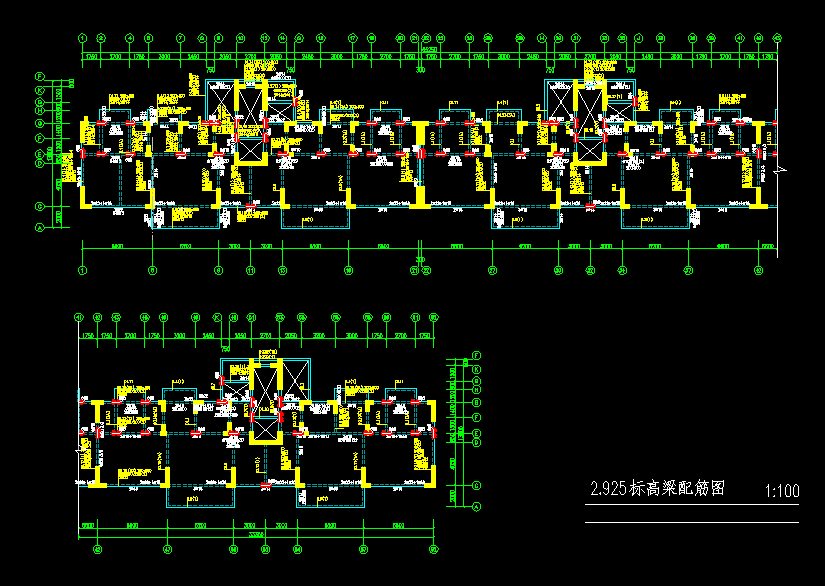

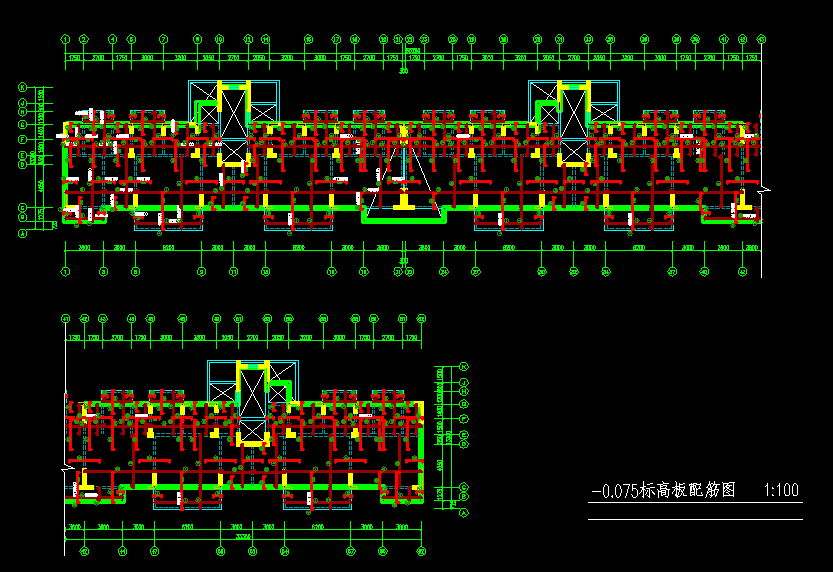

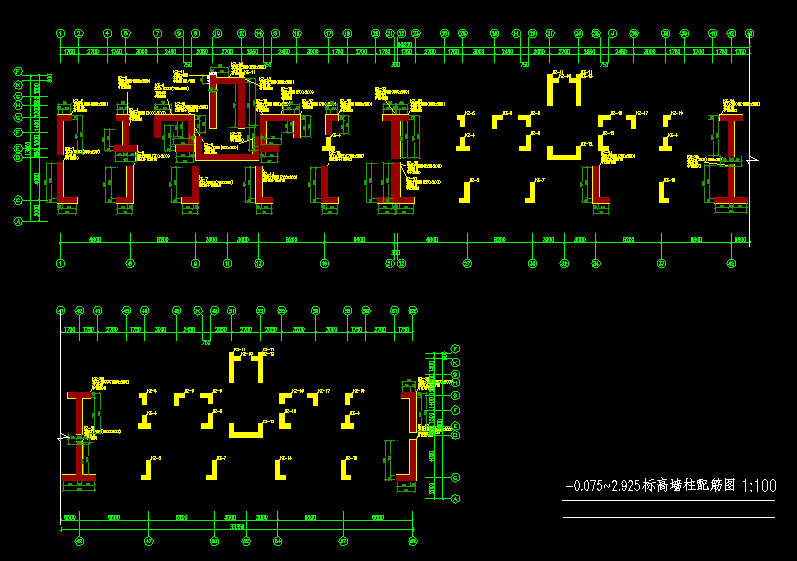

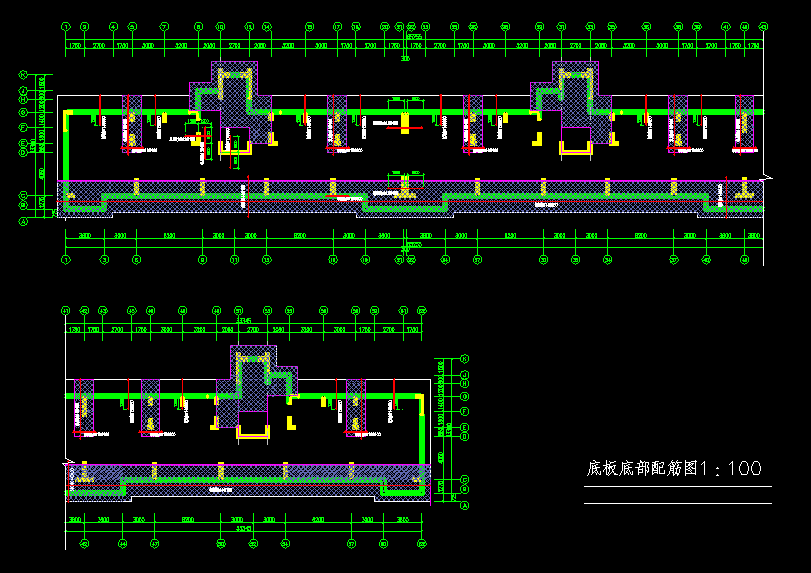

土木工程结构设计施工图

土木工程施工组织设计图
