5层框架结构教学楼,土木工程建筑结构毕业设计,长54.2米,宽17.6米,面积4700平方米

土木工程建筑设计说明书

建筑长54.2m,宽17.6m.一榀框架层高4.2m,柱距4.5m,3跨,跨度7.2m,3m,7.2m;

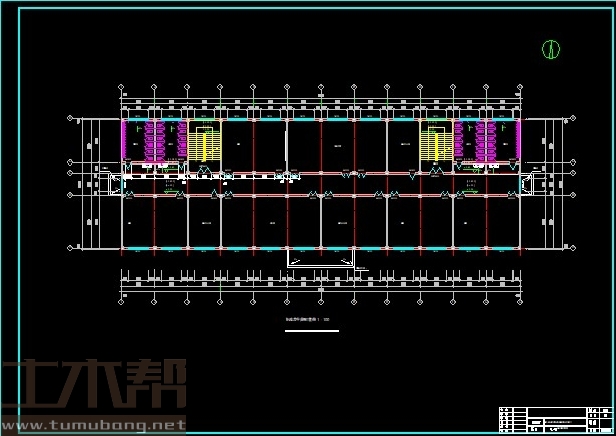

一层：门厅4.5m*7.2m*1间,厕所4.5m*7.2m*4间,楼梯间4.5m*7.2m*2间,值班室3.6m*4.5m*1间,开水房4.5m*7.2m*1间,文印室4.5m*7.2m*1间,教务办公室4.5m*7.2m*1间,杂物间4.5m*7.2m*1间,教室9m*7.2m*6间;

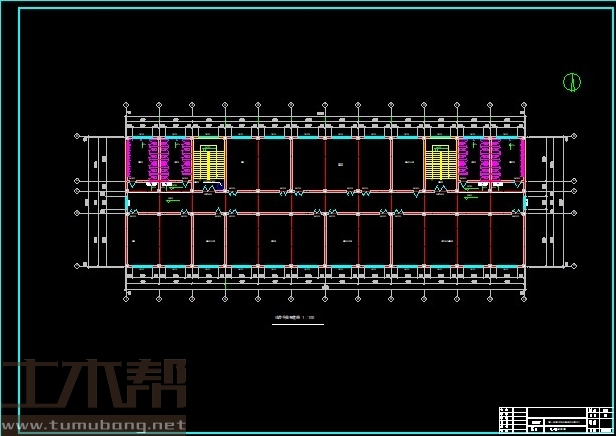

二至五层：培训室13.5m*7.2m*1间,厕所4.5m*7.2m*4间,楼梯间4.5m*7.2m*2间,计算机室13.5m*7.2m*1间,开水房4.5m*7.2m*1间,教室休息室9m*7.2m*1间,教务办公室4.5m*7.2m*2间,教室9m*7.2m*4间;

土木工程结构设计计算书

41022结构设计计算书-目录
前 言 1
第1章 结构计算参数 2
1.1 各种系数 2
1.2 结构计算中材料的自重 2
1.3 屋面、楼面均布活载标准值 2
第2章 楼板的设计与计算 4
2.1 材料参数 4
2.2 现浇板LB1、LB2计算 4
2.2.1 确定板厚 4
2.2.2 楼板的荷载计算 4
2.2.3 内力计算 5
2.2.4 截面配筋计算 6
第3章 楼梯计算 9
3.1 材料参数 9

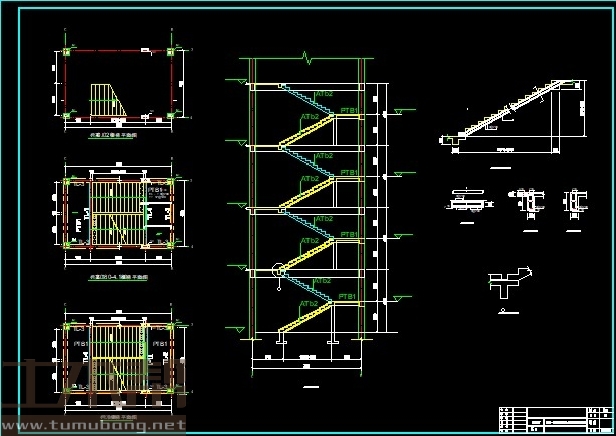

3.2 楼梯设计 9
3.2.1 梯段板设计（ATb2） 10
3.2.2 平台板PTB1设计 13
3.2.3 平台梁设计 15
第4章 一榀框架竖向荷载计算 19
4.1 基本参数 19
4.2 计算单元 19
4.3 框架计算 21
4.3.1 框架计算尺寸 21
4.3.2 梁柱截面尺寸 21
4.3.3 计算线刚度 22
4.4 恒载作用下内力计算 24
4.4.1 屋面恒荷载 24
4.4.2 楼面恒荷载 24
4.4.3 柱端集中力计算 25
4.4.4 框架梁端附加弯矩计算 27
4.4.5 弯矩计算 28
4.4.6 计算梁、柱端剪力 34
4.4.7 柱轴力计算 37
4.5 活载作用下构件内力计算 41
4.5.1 框架梁荷载计算 41
4.5.2 柱端集中力计算 42
4.5.3 框架梁端附加弯矩计算 43
4.5.4 弯矩计算 44
4.5.5 计算梁、柱端剪力 48
4.5.6 柱轴力计算 51
第5章 风荷载作用下的内力计算 55
5.1 基本数据 55
5.2 风荷载标准值计算 55
5.2.1 风荷载作用下各层总剪力值 56
5.2.2 风荷载作用下计算简图 57
5.3 风荷载作用下剪力计算 57
5.4 反弯点高度比y 58
5.5 柱端弯矩 59
5.6 各梁端弯矩计算 59
5.6.1 计算梁端弯矩 59
5.6.2 绘制弯矩图 61
5.7 计算梁、柱端剪力 62
5.8 计算轴力 64
第6章 框架梁内力组合及配筋计算 66
6.1 材料参数 66
6.2 荷载组合考虑情况 66
6.3 内力组合 66
6.3.1 转换公式 66
6.3.2 弯矩、剪力转换表 67
6.3.3 梁端内力组合 69
6.4 计算配筋 74
6.4.1 计算正截面承载力 74
6.4.2 计算斜截面承载力 82
第7章 框架柱内力组合及配筋计算 84
7.1 荷载组合 84
7.2 不利组合 84
7.3 柱配筋计算 84
7.3.1 内力组合 84
7.3.2 边柱配筋计算 90
7.3.3 中柱配筋计算 93
7.4 柱斜截面箍筋计算 96
第8章 基础计算 97
8.1前期准备工作 97
8.1.1 材料选取 97
8.1.2 地质资料 97
8.2基础荷载计算 97
8.2.1边柱荷载计算 97
8.2.2中柱荷载计算 98
8.3 确定基础埋深 98
8.4 边柱独立基础计算 98
8.4.1 承载力特征值 98
8.4.2 基础尺寸（采用标准组合） 99
8.4.3 按持力层强度验算基底尺寸 99
8.4.4 抗冲切验算（采用基本组合） 100
8.4.5 基础底板配筋 101
8.5 中柱双柱联合独立基础计算 103
8.5.1 基础底面尺寸 103
8.5.2 验算基地尺寸 103
8.5.3 抗冲切验算 103
8.5.4 基础底板配筋 104
8.6 柱下暗梁 104
8.7 基础抗剪切验算 错误!未定义书签。
结 论 107
谢 辞 108
参考文献 109

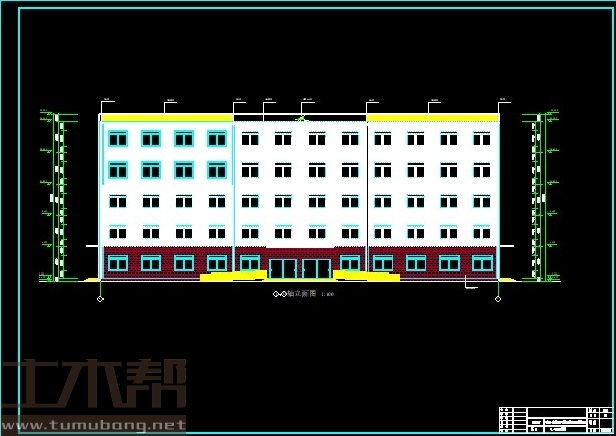

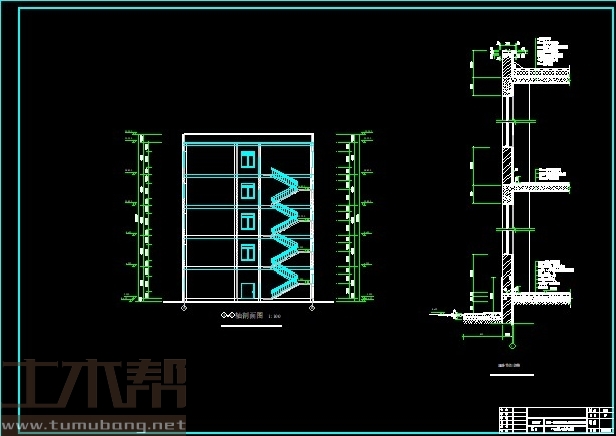

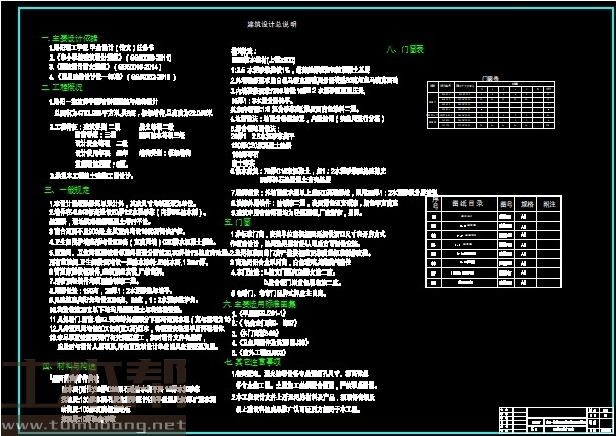

土木工程建筑设计施工图

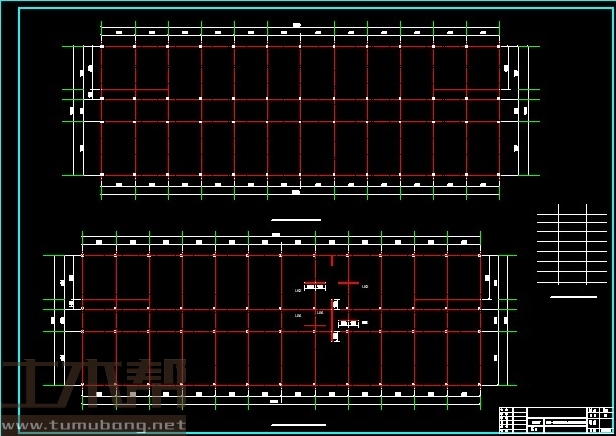

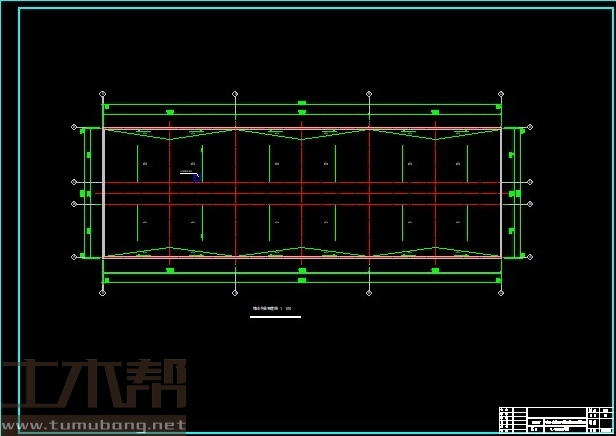

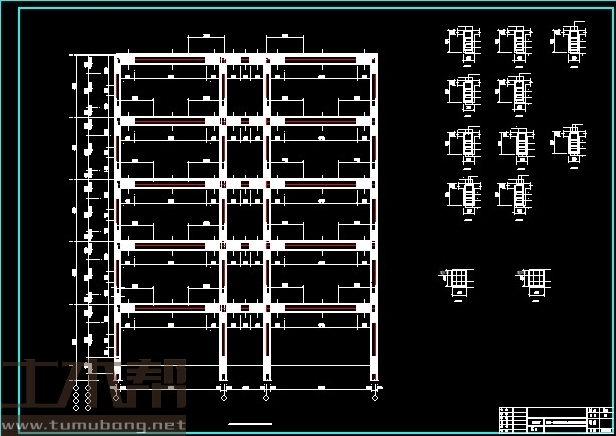

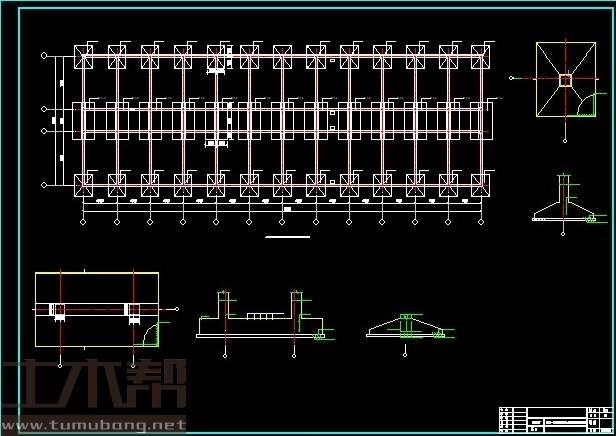

土木工程结构设计施工图

土木工程施工组织设计图
