5层框架结构办公楼,土木工程建筑结构毕业设计,长41.4米,宽14.4米,面积3874平方米

土木工程建筑设计说明书

建筑长41.4m,宽14.4m.一榀框架层高3.6m,柱距6.6m,3跨,跨度6.9m,2.7m,6.9m;

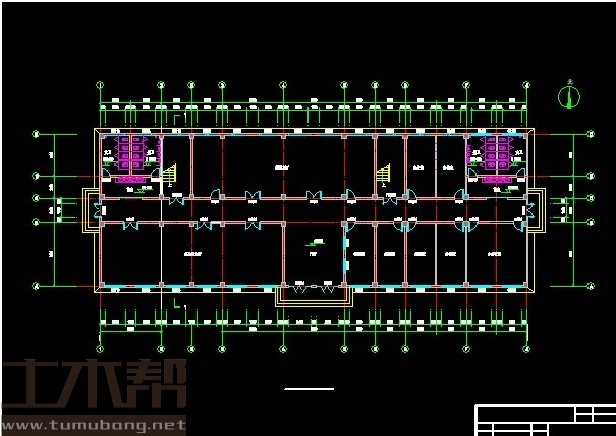

一层:门厅6.6m*6.9m*1间，报税大厅19.8m*6.9m*1间,多功能大厅6.6m*6.9m*3间,厕所6.6m*6.9m*2间,楼梯间3.3m*6.9m*2间,接待室3.3m*6.9m*2间,值班室3.3m*6.9m*1间,会议室6.6m*6.9m*1间,办公室3.3m*6.9m*3间;

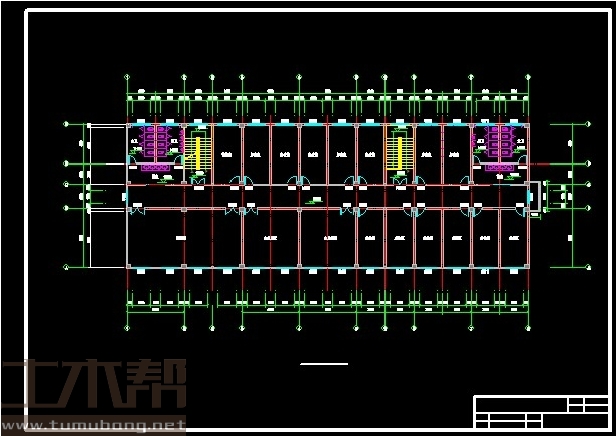

二层至五层:大办公室6.6m*6.9m*2间，阅览室13.2m*6.9m*1间,厕所6.6m*6.9m*2间,楼梯间3.3m*6.9m*2间,贮藏室3.3m*6.9m*1间,办公室3.3m*6.9m*13间;

土木工程结构设计计算书

41020结构设计计算书-目录
摘 要 I
Abstract II
1.1建筑设计说明 2
1.2结构设计说明 2
2建筑设计 5
2.1 工程概况 5
2.2.1设计依据 5
2.2.2柱网尺寸 5
2.2.3平面布置 5
2.2.4功能分区 6
2.3立面设计 6
2.4剖面设计 7
2.5楼梯间平面设计 9
3结构设计 10
3.1计算简图的确定 10
3.2荷载计算 11
3.2.1恒荷载计算 20
3.2.2活载计算 23
3.2.3风荷载计算 25
3.2.4地震荷载计算 26
3.3 内力计算 28
3.3.1恒荷载内力计算 28
3.3.2活荷载内力计算 33
3.2.3风荷载内力计算 39
3.3.4地震荷载内力计算 43
3.4内力组合 47
3.4.1梁的内力组合 50
3.4.2柱的内力组合 57
3.5截面设计 68
3.5.1框架梁 68
3.5.2框架柱 71
3.6 板的设计 76

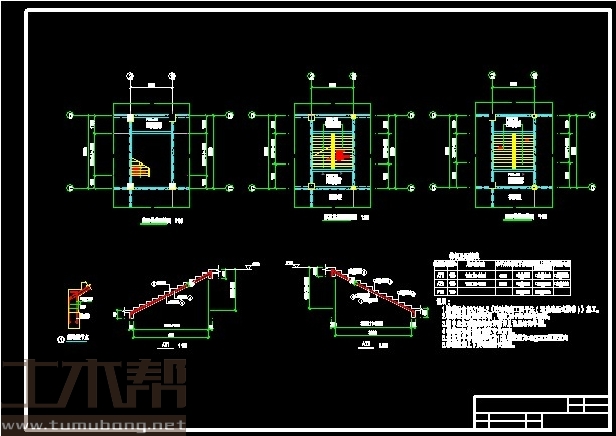

3.7 楼梯的设计 78
3.7.1设计参数 78
3.7.2楼梯板的设计 78
3.7.3平台板计算 79
3.8基础设计 79
3.8.1设计资料 79
3.8.2确定基顶荷载 80
3.8.3确定基础底面积 81
3.8.4基础高度验算 82
3.8.5基础受冲切承载力验算 82
3.8.6基础底板钢筋计算 83
3.9雨篷设计 84
参考文献 86
致 谢 87

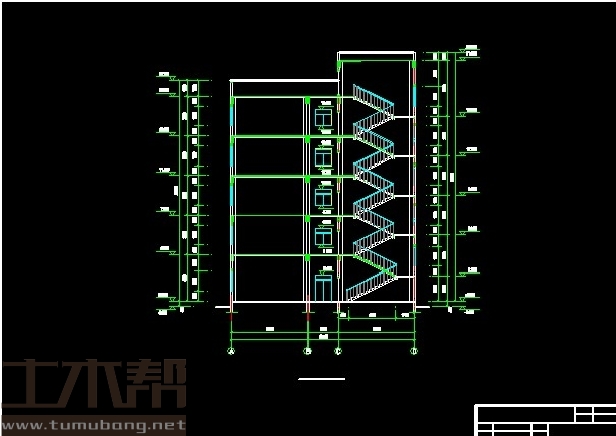

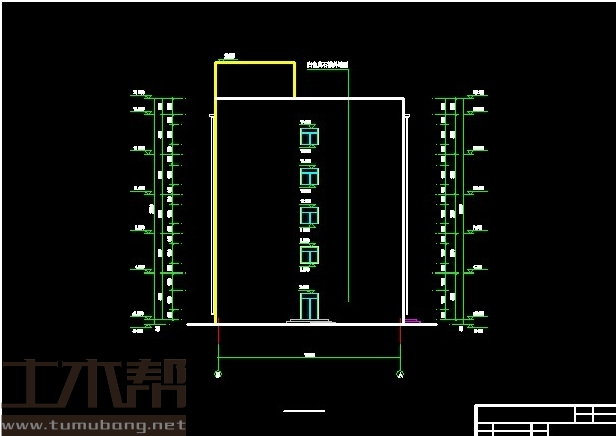

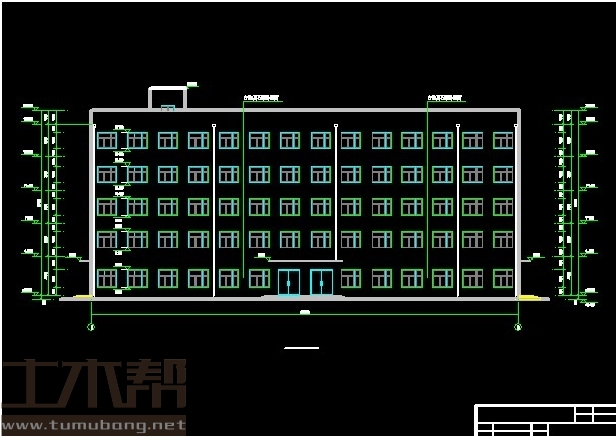

土木工程建筑设计施工图

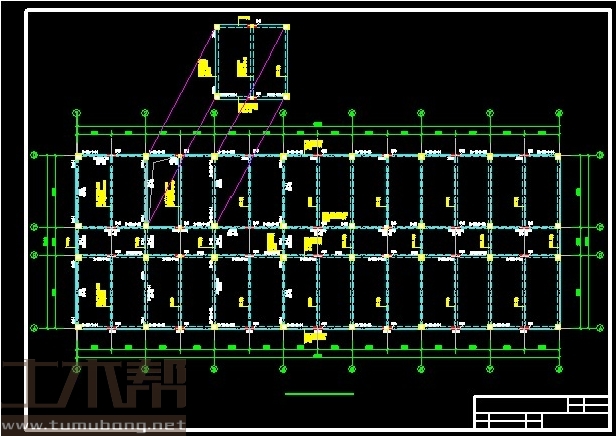

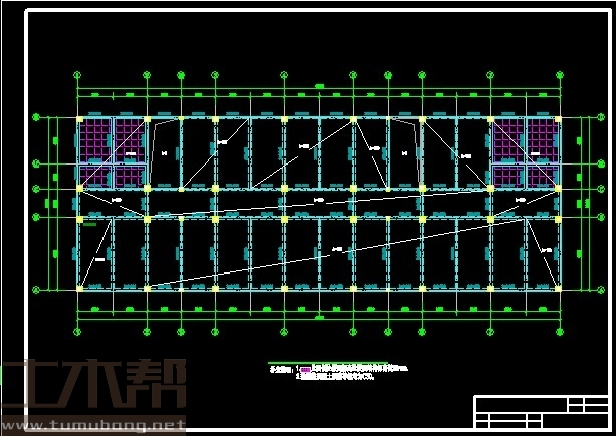

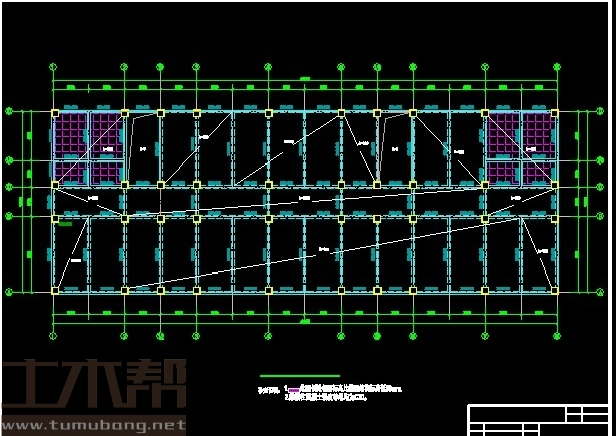

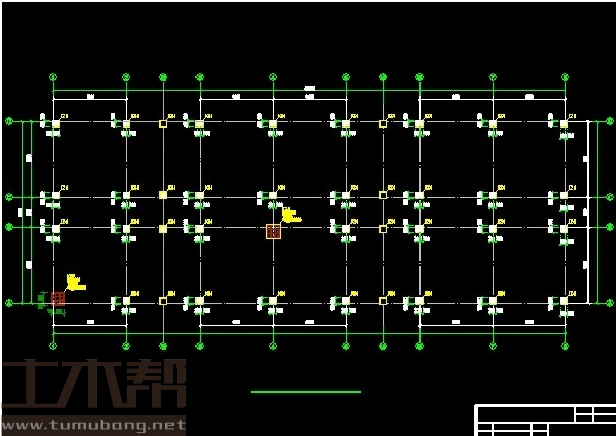

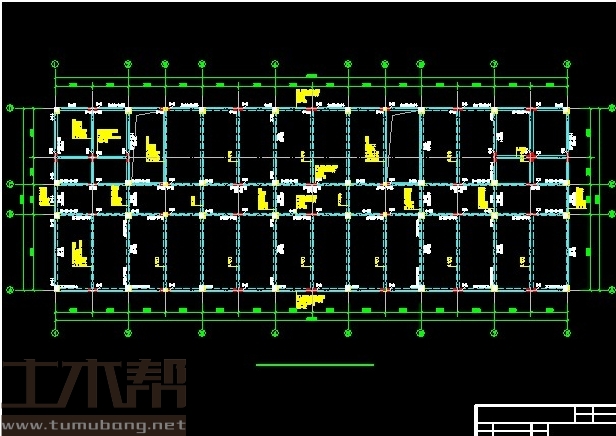

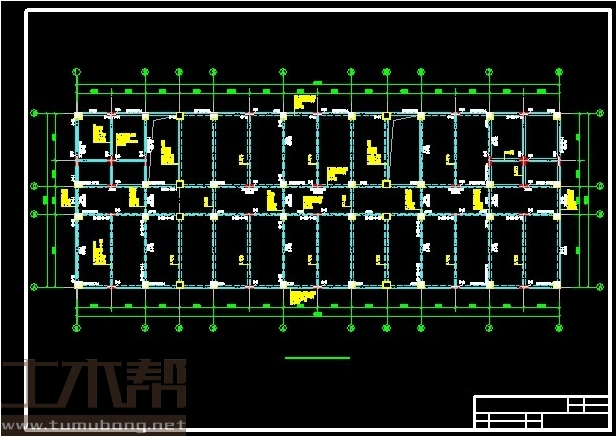

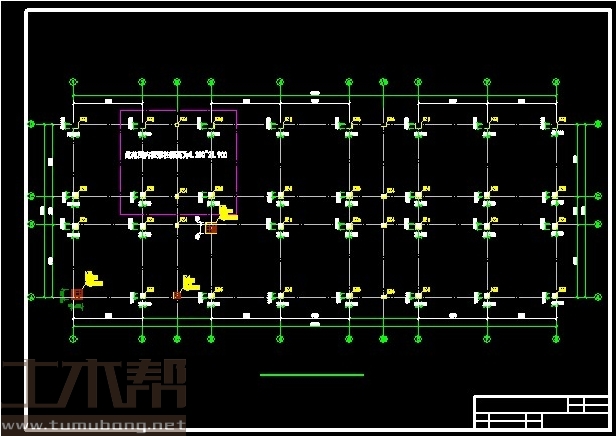

土木工程结构设计施工图

土木工程施工组织设计图
