5层框架结构教学楼,土木工程建筑结构毕业设计,长58.5米,宽17.7米,面积4540平方米

土木工程建筑设计说明书

建筑长58.5m,宽17.7m.一榀框架首层高4.6m,标准层高3.6m,柱距3m,9m,3跨,跨度6.9m,3.9m,6.9m;
一层：门厅4.5m*6.9m*1间,厕所3m*5m*4间,楼梯间3m*6.9m*3间,值班室3m*6.9m*1间,办公室6m*6.9m*1间,教室9m*6.9m*9间;
二至四层：办公室4.5m*6.9m*1间,厕所3m*5m*4间,楼梯间3m*6.9m*3间,教室9m*6.9m*10间;
五层：准备室4.5m*6.9m*1间,楼梯间3m*6.9m*1间,会议室9m*6.9m*2间,办公室9m*6.9m*2间;

土木工程结构设计计算书

41019结构设计计算书-目录
第1章 建筑设计 1
1.1 工程概况 1
1.2 面积要求 1
1.3 自然条件 1
第2章 结构选型与结构布置 2
2.1 结构选型 2
2.2 结构布置 2
第3章 初估截面尺寸 3
3.1 梁截面尺寸估算依据 3
3.2 柱截面尺寸 3
第4章 框架计算简图 4
4.1 计算简图说明 4
4.2 框架梁和柱的截面特性 4
4.3 柱侧移刚度 5
第5章 荷载的计算 6
5.1 不上人屋面 6
5.2 无水房间楼面 6
5.3 有水房间楼面 6
5.4 梁、柱自重 7
5.5 墙体自重 7
5.5.1 外墙（300厚12J1-119页-外墙9-C） 7
5.5.2 内墙（200厚12J1-77页-内墙1-C） 8
5.5.3 内墙（200厚12J1-77页-内墙1-C） 8
5.5.4 女儿墙（240厚砖砌墙体12J1-119页-外墙9-A） 8
5.6 其他 8
5.7 活载标准值 9
5.7.1 屋面活载标准值 9
屋面活载标准值： 9
5.7.2 楼面活载标准值 9
第6章 计算各层重力荷载代表值 10
6.1 顶层重力荷载代表值G5 10
6.2 五层重力荷载代表值G4 10
6.3 四层重力荷载代表值G3 11
6.4 三层重力荷载代表值G2 11
6.5 二层重力荷载代表值G1 12
6.6 各层重力荷载代表值 12
第7章 水平地震作用 13
7.1 自振周期 13
7.1.1 楼层假想位移 13
7.2 水平地震作用计算及弹性位移验算 13
7.2.1 水平地震影响系数α1 13
7.2.2 水平地震作用标准值计算 13
7.2.3 多遇地震作用下弹性变形验算 14
7.3 水平地震作用下框架内力 14
第8章 竖向荷载作用下框架内力分析 17
8.1 计算单元及图竖向荷载作用下板的荷载传递路线 17
8.2 线荷载标准值 17
8.2.1 顶层屋面线荷载标准值 17
8.2.2 四层线荷载标准值 18
8.2.3 三层线荷载标准值（一、二层同三层） 18
8.3 框架节点集中荷载标准值 18
8.3.1 屋面框架节点集中荷载标准值 18
8.3.2 四层框架节点集中荷载标准值 20
8.3.3 三层框架节点集中荷载标准值 23
8.3.4 一、二层框架节点集中荷载标准值 26
8.4 内力计算 26
8.4.1 恒载内力求解 27
8.4.2 活载内力求解 29
8.4.3 风荷载内力求解 30
8.5 弯矩调幅 33
第9章 内力组合 35
9.1 框架梁内力组合 35
9.2 梁跨中内力组合 35
9.3 柱内力组合 35
第10章 框架结构配筋 36
10.1 框架梁配筋计算 36
10.1.1 材料选择 36
10.1.2 计算参数 36
10.1.3 框架梁箍筋配置计算 36
10.1.4 框架梁正截面配筋结果 37
10.1.5 框架梁斜截面配筋结果 39
10.2 框架柱配筋计算 40
10.2.1 材料选择 40
10.2.2 计算参数 40
10.2.3 剪跨比 40
10.2.4 剪压比 40
10.2.5 轴压比 40
10.2.6 强柱弱梁的调整 40
10.2.7 强剪弱弯 42
10.2.8 配筋前的验算 43
10.2.9 框架柱正截面配筋 43
10.2.10 框架柱斜截面配筋 44
第11章 板设计 45
11.1 结构布置及参数 45
11.2 荷载计算 45
11.3 内力计算 46
11.4 配筋计算 46
11.4.1 短跨方向 46
11.4.2 长跨方向 46
第12章 楼梯设计 48
12.1 截面尺寸及材料选取 48
12.2 楼梯板配筋计算 48
12.2.1 荷载及内力计算 48
12.2.2 荷载效应基本组合 48
12.2.3 楼梯板配筋计算 48
12.3 梯梁配筋计算 49
12.3.1 荷载计算 49
12.3.2 荷载效应的基本组合 49
12.3.3 梯梁配筋计算 49
12.4 梯柱 50
第13章 基础设计 51
13.1 基本资料 51
13.2 内力组合 51
13.3 确定基础尺寸（边柱） 52
13.3.1 初步确定 52
13.3.2 验算持力层地基承载力 52
13.3.3 计算基底净反力 53
13.4 基础底面配筋计算（边柱） 53
13.4.1 基础长边方向 53
13.4.2 基础短边方向（弯矩作用方向） 54
13.5 确定基础尺寸（中柱） 54
13.5.1 初步确定 54
13.5.2 验算持力层地基承载力 54
13.5.3 计算基底净反力 55
13.6 基础底面配筋计算（中柱） 55
13.6.1 基础长边方向 55
13.6.2 基础短边方向（弯矩作用方向） 56
第14章 混凝土框架整体模型PKPM电算 57
14.1 结构设计信息 57
14.1.1 总信息 57
14.1.2 风荷载信息 57
14.1.3 地震信息 57
14.1.4 活荷载信息 58
14.1.5 调整信息 58
14.1.6 配筋信息 59
14.1.7 设计信息 59
14.1.8 荷载组合信息 60
14.1.9 剪力墙底部加强区信息 60
14.1.10 各层的质量、质心坐标信息 60
14.1.11 各层构件数量、构件材料和层高 61
14.1.12 风荷载各层信息表 61
14.1.13 各楼层等效尺寸(单位:m,m**2) 62
14.1.14 各楼层的单位面积质量分布(单位:kg/m**2) 62
14.1.15 各层刚心、偏心率、相邻层侧移刚度比等计算信息 62
14.1.16 抗倾覆验算结果 63
14.1.17 结构整体稳定验算结果 63
14.1.18 楼层抗剪承载力、及承载力比值 64
14.2 周期地震地震力信息 64
14.2.1 周期、地震力与振型输出文件 (侧刚分析方法) 64
14.2.2 仅考虑 X 向地震作用时的地震力 64
14.2.3 仅考虑 Y 向地震时的地震力 70
14.3 超配筋信息 80
14.4 结构平面布置图 80
14.5 荷载简图 81
14.6 板位移裂缝计算结果 87
14.7 板配筋面积图 88
14.8 梁柱应力图 89
14.9 梁配筋面积图 91
14.10 柱配筋面积图 93
第15章 参考文献 95

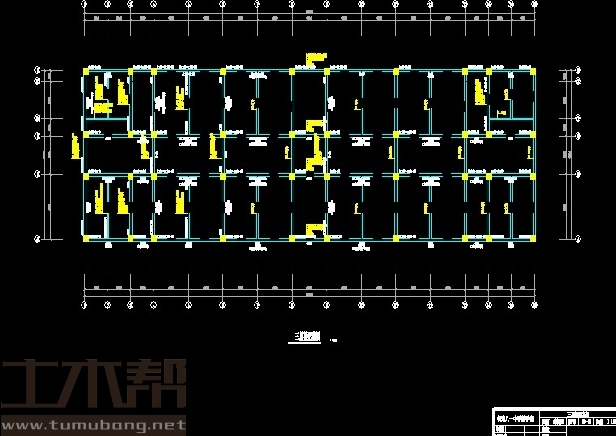

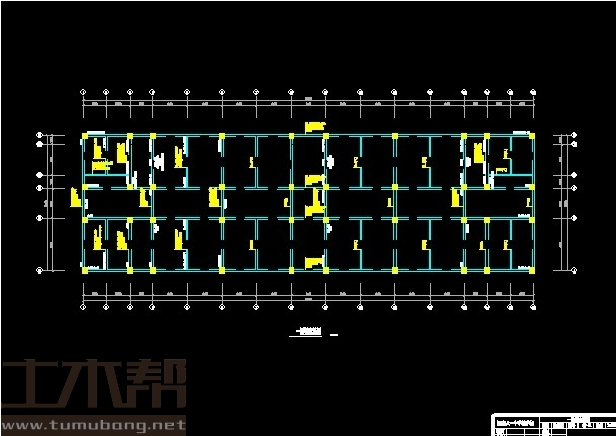

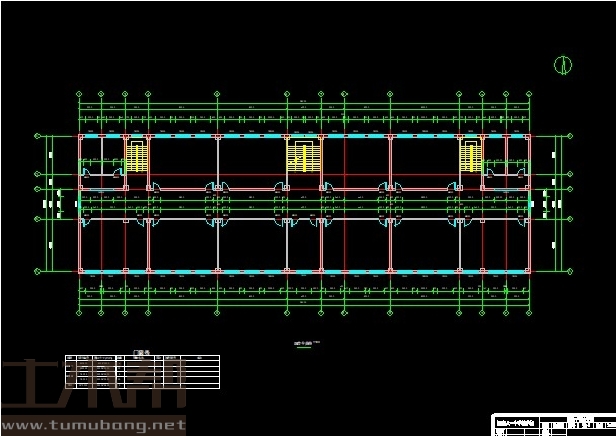

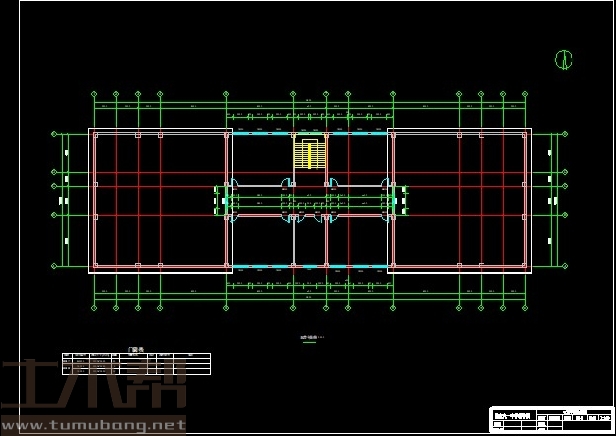

土木工程建筑设计施工图

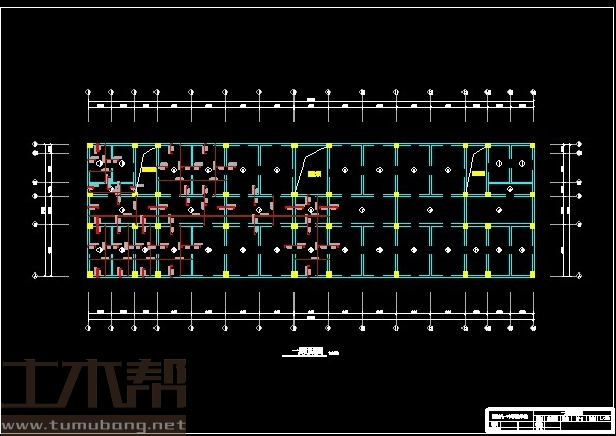

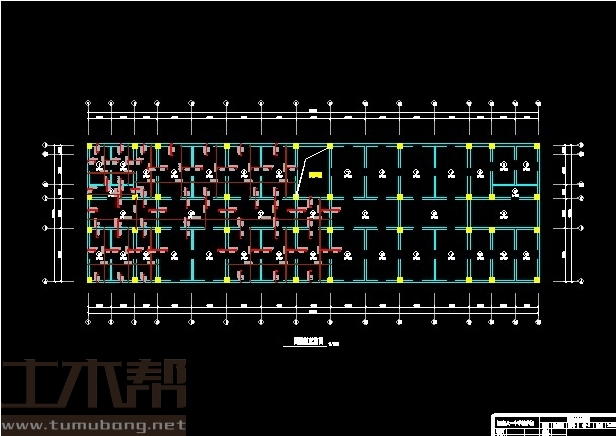

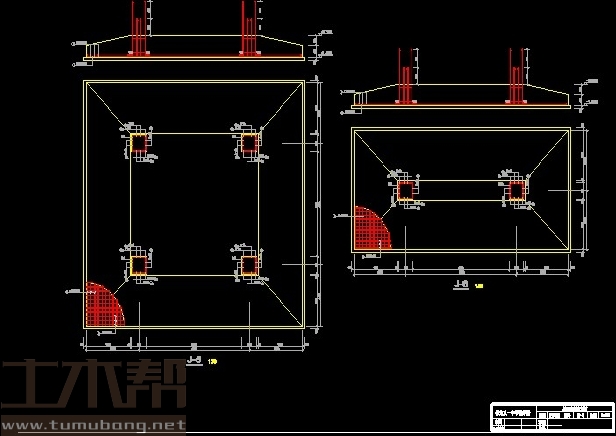

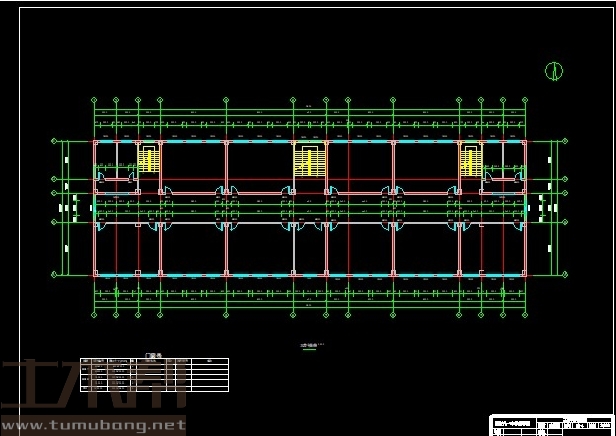

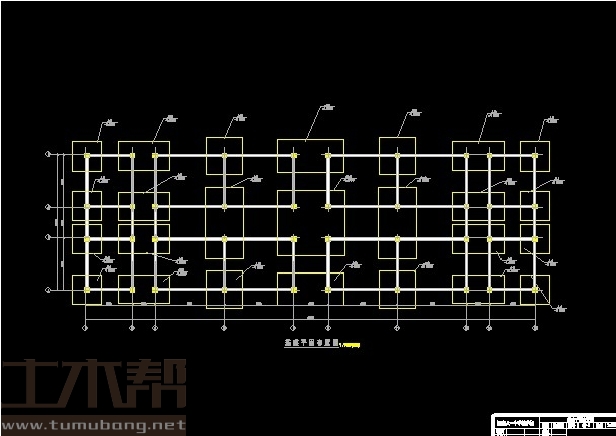

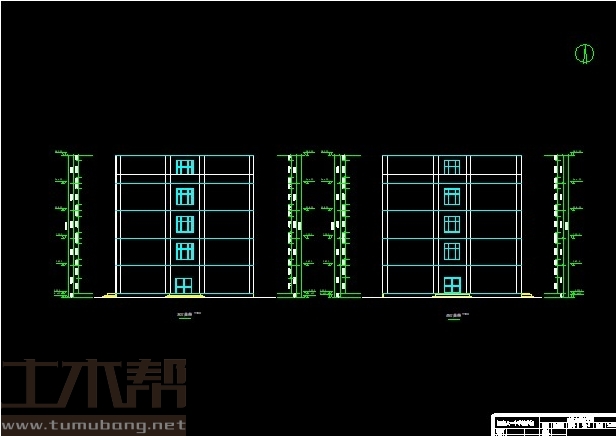

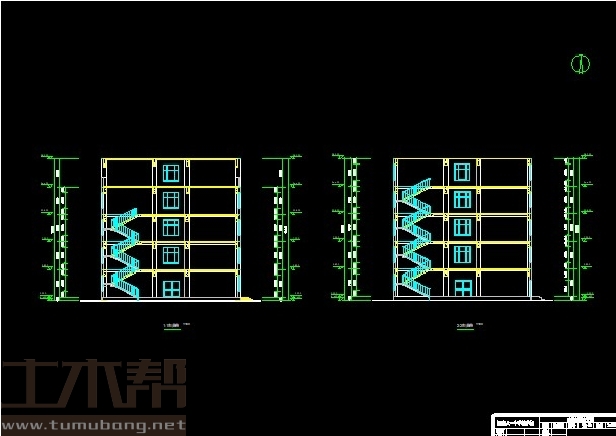

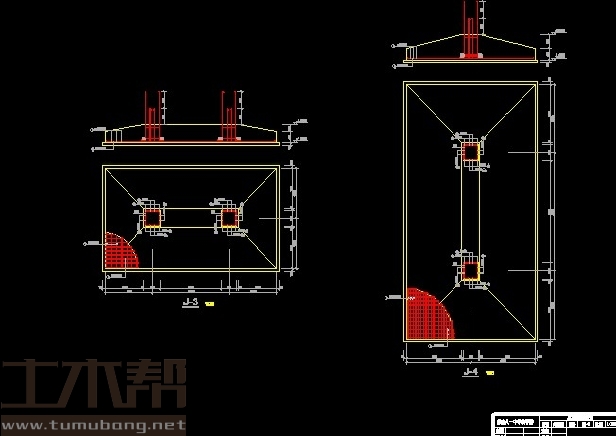

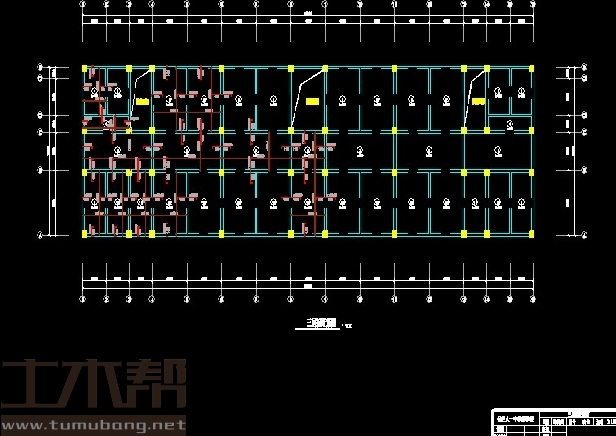

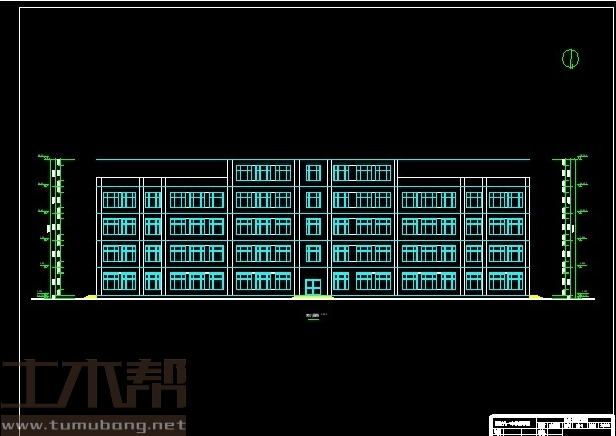

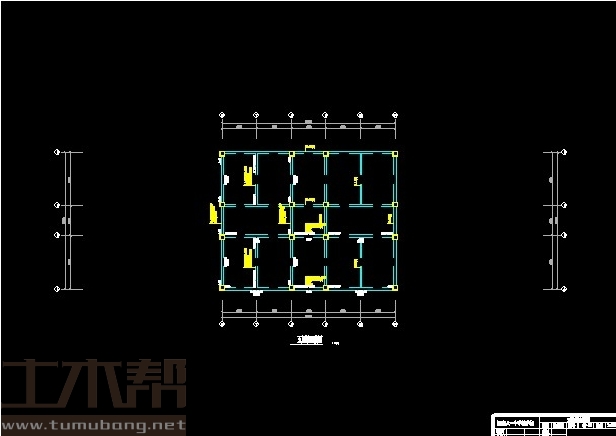

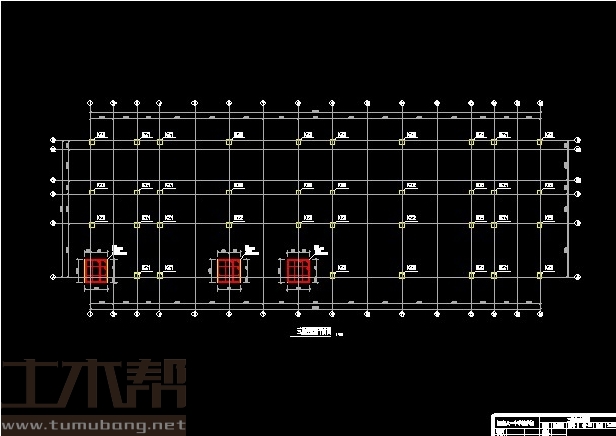

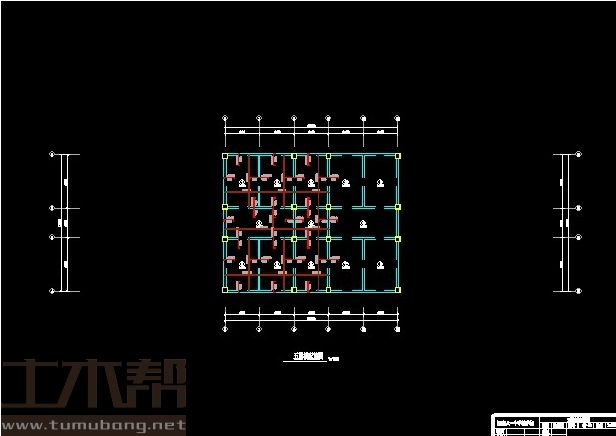

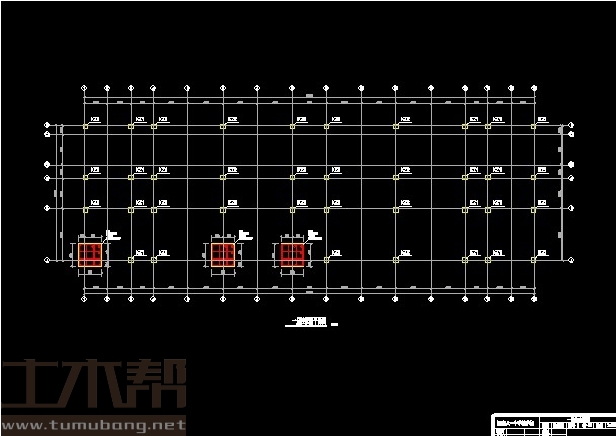

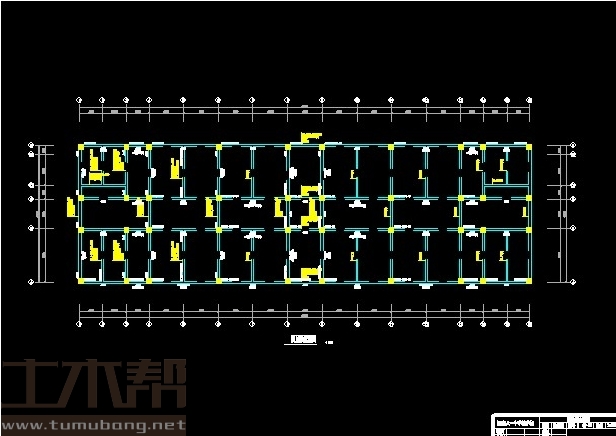

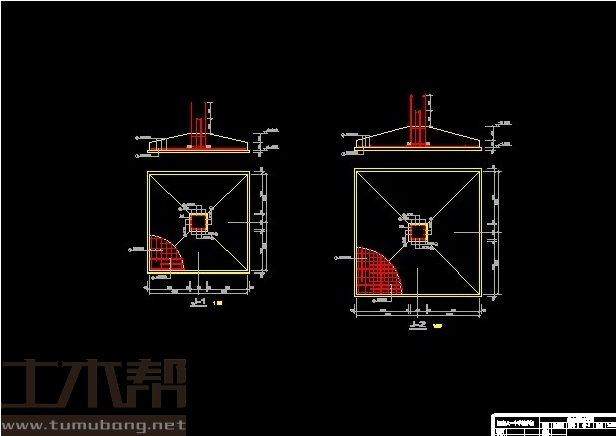

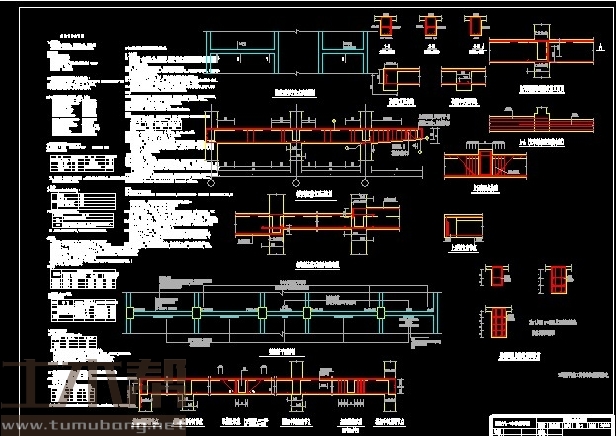

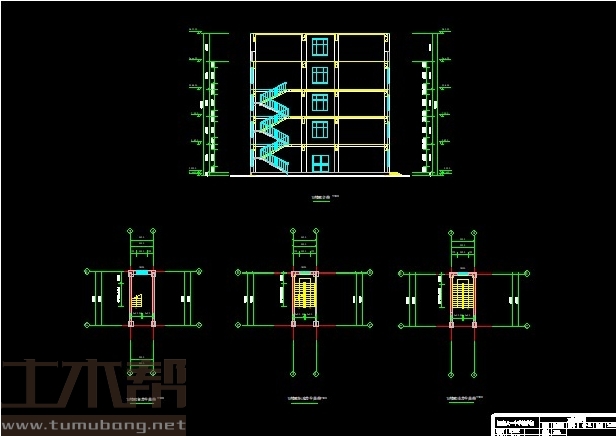

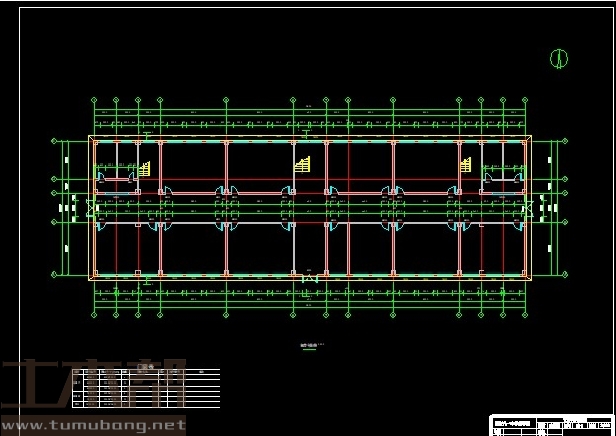

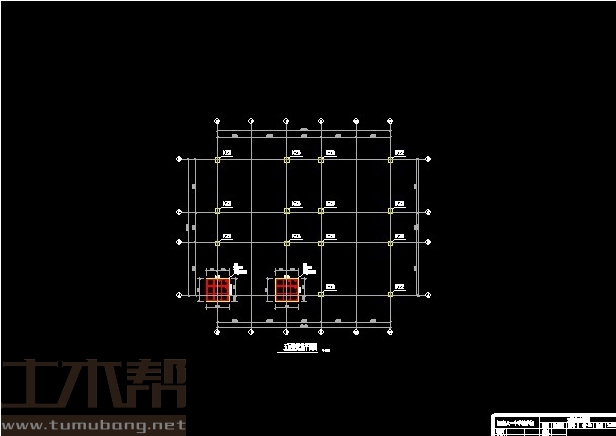

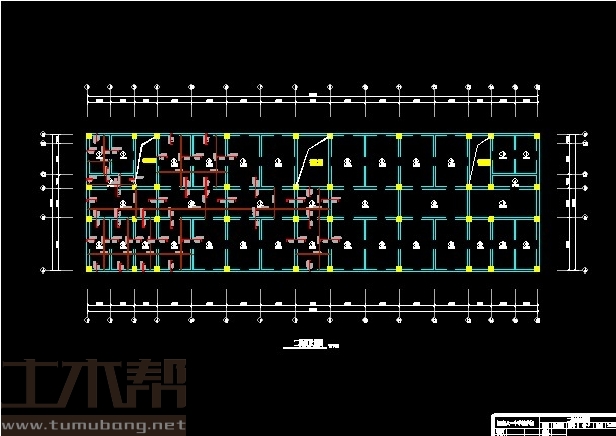

土木工程结构设计施工图
