5层框架结构办公楼,土木工程建筑毕业设计,长49.6米,宽14.5米,面积3660平方米

土木工程建筑设计说明书

建筑长49.6m,宽14.5m.一榀框架层高3.9m,柱距8.1m,3跨,跨度6m,2.5m,6m;
一层:实验室8m*6m*7间,教师休息室8m*6m*1间,男厕4m*6m*1间,女厕4m*6m*1间,楼梯间4.8m*6m*2间,保洁室4.8m*6m*1间,配电房4.8m*6m*1间,大厅8m*6m*1间;
二至五层:实验室8m*6m*8间,教师休息室8m*6m*1间,男厕4m*6m*1间,女厕4m*6m*1间,楼梯间4.8m*6m*2间,保洁室4.8m*6m*1间,配电房4.8m*6m*1间;

土木工程结构设计计算书

41015结构设计计算书-目录
摘要 Ⅰ
Abstract II
第1章 建筑设计 1
1.1 工程概况 1
1.2 气象、水文资料 2
1.3 抗震设防 2
1.4 结构体系 3
1.5 主要结构材料材料 3
1.6 构造做法 3
1.6.1屋面做法 3
1.6.2楼面做法 3
第2章 结构选型与构件截面尺寸估算 4
2.1 结构选型 4
2.1.1 结构平面布置图 4
2.2 确定截面尺寸 4
2.2.1 梁的截面尺寸估算 4
2.2.2 柱的截面尺寸估算 5
2.2.3 板的截面尺寸估算 6
2.2.4 计算简图的确定 6
第3章 梁柱线刚度及框架侧移刚度计算 7
3.1 梁、柱算线刚度计 7
3.1.1 梁的线刚度 7
3.1.2 柱的线刚度 7
3.2 柱的侧移刚度D值 8
第4章 荷载计算 10
4.1 恒荷载标准值计算 10
4.1.1 面荷载恒载标准值计算 10
4.1.2 梁的恒载荷载值计算 11
4.1.3 框架集中恒载标准值计算 13
4.1.4 荷载示意图 16
4.2 活荷载标准值的计算 16
4.2.1 等效均布荷载计算 16
4.2.2 集中荷载标准值计算 17
4.2.3 荷载示意图 19
4.3 地震荷载作用计算 19
4.3.1 重力荷载代表值计算 19
4.3.2 横向自振周期计算 22
4.3.3 水平地震作用及楼层地震剪力计算 23
4.4 风荷载作用计算 24
4.4.1基本参数 24
4.4.2 标准值计算 24
第5章 ③轴一榀框架内力计算 26
5.1 恒荷载作用下框架结构的内力计算 26
5.1.1 梁柱弯矩计算 26
5.1.2 框架梁柱端剪力计算 28
5.1.3 框架柱的轴力计算 29
5.1.4 恒荷载作用下框架内力图 30
5.2 活荷载作用下的内力计算 33
5.2.1 梁柱弯矩计算 33
5.2.2 框架梁柱端剪力计算 35
5.2.3 框架柱的轴力计算 36
5.2.4 活荷载作用下框架内力图 37
5.3 地震荷载作用下的内力计算 40
5.3.1 水平地震作用下的位移验算 40
5.3.2 反弯点高度计算 40
5.3.3 柱端弯矩及剪力计算 41
5.3.4 梁端弯矩及剪力计算 42
5.3.5 柱轴力计算 42
5.3.6 地震作用下的内力图 43
5.4 风荷载作用下的内力计算 45
5.4.1 风荷载作用下的水平位移验算 45
5.4.2 反弯点高度计算 46
5.4.3 柱端弯矩及剪力计算 46
5.4.4 梁端弯矩及剪力计算 47
5.4.5 柱轴力计算 48
5.4.6 风荷载作用下的内力图 49
第6章 内力组合 52
6.1 荷载效应组合 52
6.1.1 组合情况 52
6.1.2 竖向荷载下的弯矩调幅 52
6.2 框架梁的内力组合过程 53
6.3框架柱的内力组合过程 59
第7章 梁柱配筋计算 63
7.1 框架梁截面计算 63
7.1.1 基本资料 63
7.1.2 正截面配筋计算 63
7.1.3 斜截面配筋计算 64
7.2 框架柱截面设计 69
7.2.1 基本资料 69
7.2.2 轴压比验算 69
7.2.3 框架柱正截面受压承载力计算 69
7.2.4 框架柱斜截面受剪承载力计算 72
第8章 现浇楼板设计 77
8.1 设计资料 77
8.2 荷载设计值计算 77
8.3 楼面板配筋计算 78
8.3.1 楼板弯矩的计算过程： 78
8.3.2 楼板的配筋计算过程： 80
第9章 楼梯设计 82
9.1 设计资料 82
9.2 梯段板计算 82
9.2.1板厚选取 82
9.2.2荷载计算 82
9.2.3截面设计 83
9.3 休息平台板计算 83
9.3.1设计依据 83
9.3.2荷载计算： 83
9.3.3截面设计 84
9.4 休息平台梁计算 84
9.4.1平台梁计算 84
9.4.2荷载计算 84
9.4.3内力计算 85
9.4.4截面设计 85
第10章 基础设计 86
10.1 基础设计类型、尺寸初定 86
10.1.1 基础设计类型确定 86
10.1.2 初步确定基底尺寸 86
10.1.3 初步确定基础高度 86
10.2 A柱基础设计（锥形基础） 87
10.3 基础底面积验算 87
10.3.1 确定基础埋深及修正后的地基承载力特征值fa 87
10.3.2 验算持力层地基承载力 88
10.3.3 基础抗冲切验算 88
10.4 配筋计算 89
参考文献 90
致 谢 91

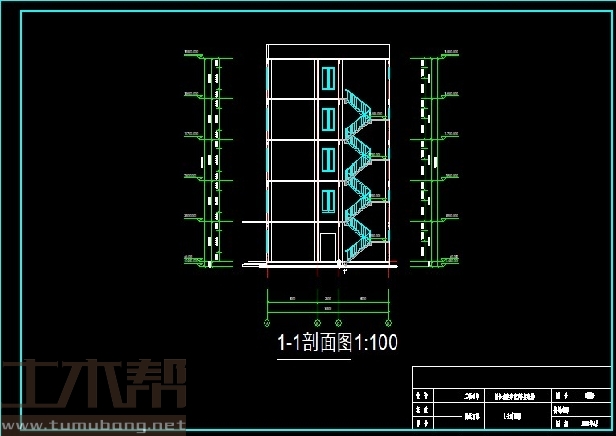

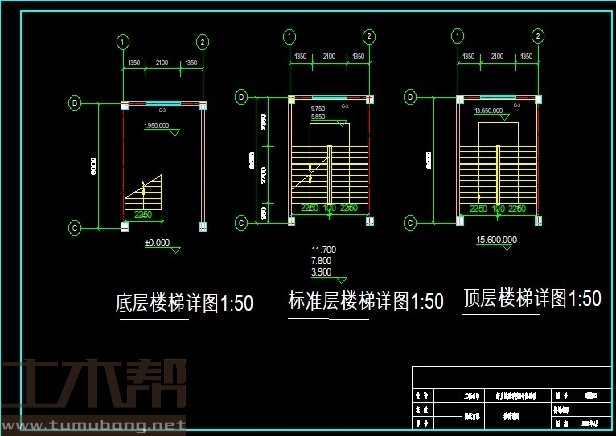

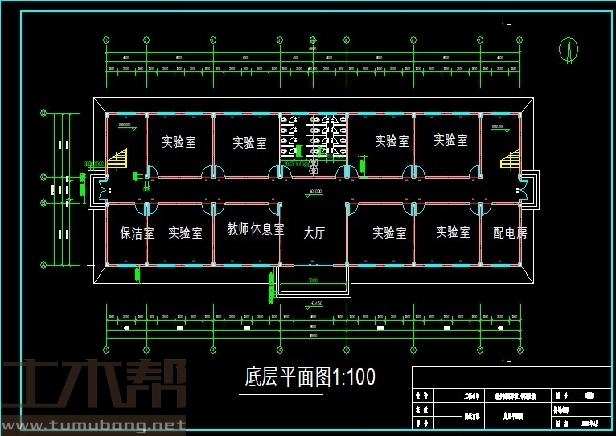

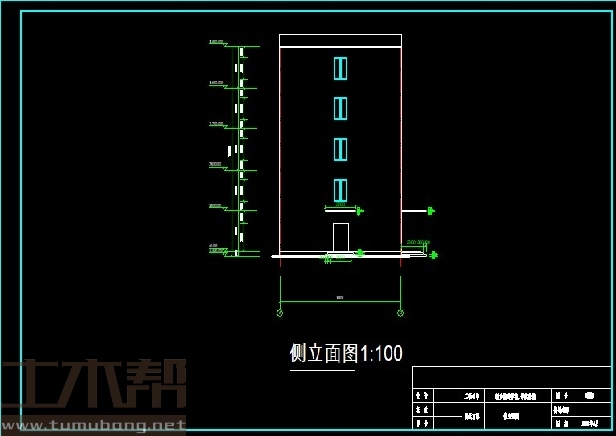

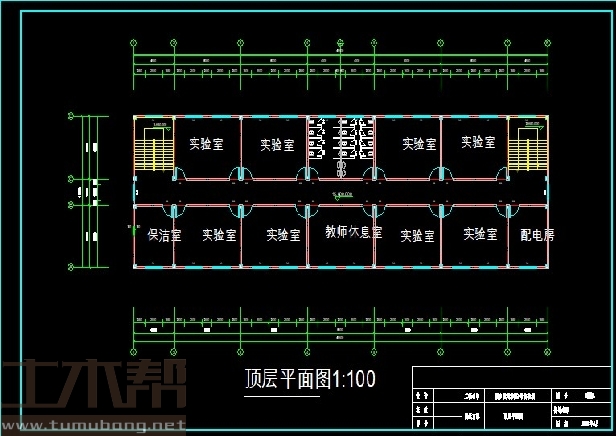

土木工程建筑设计施工图

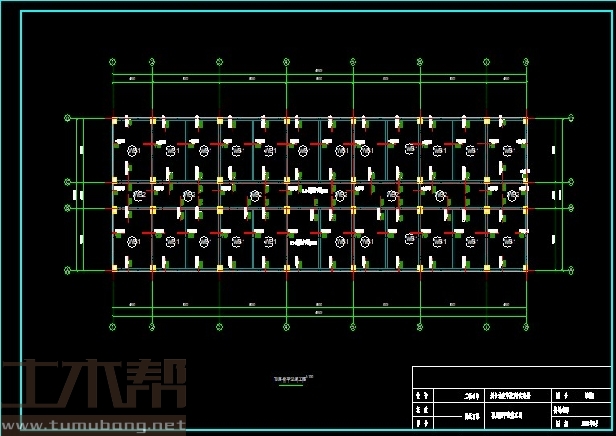

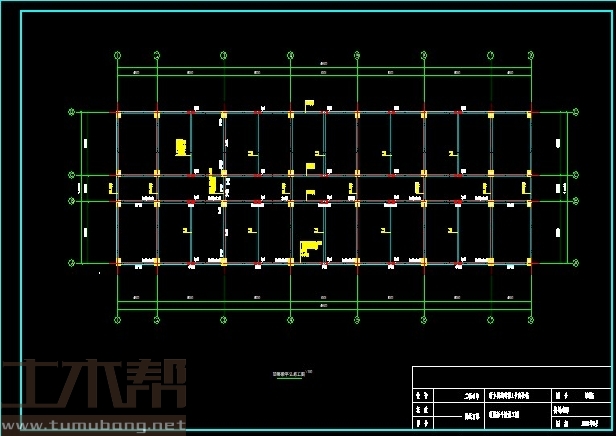

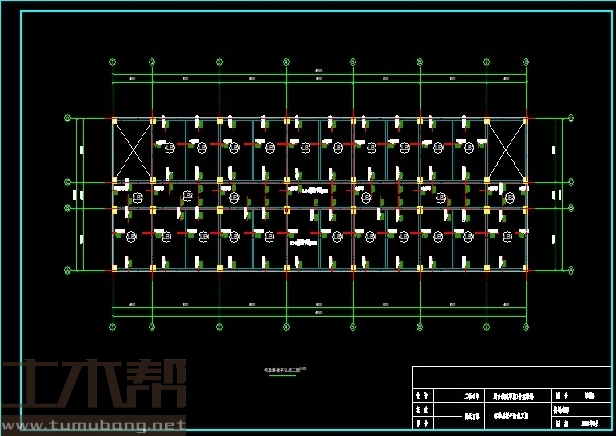

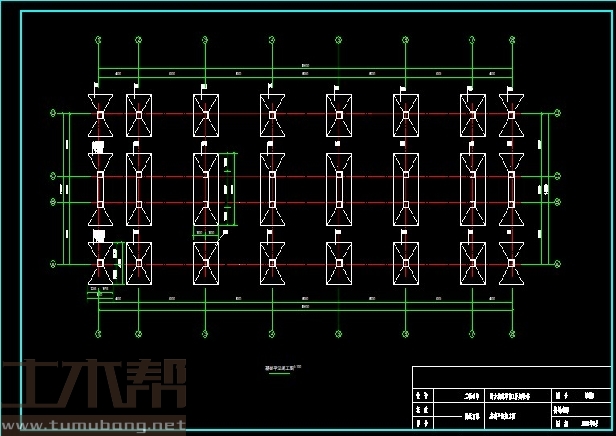

土木工程结构设计施工图

土木工程施工组织设计图
