6层钢框架教学楼,土木工程建筑结构毕业设计,长59.4米,宽13.8米,面积4918平方米
浏览量：738
收藏量：0
浏览量：738
收藏量：0
建筑长59.4m,宽13.8m.一榀框架首层高4.2m,标准层高3.6m,柱距3.4m,3跨,跨度5.7m,2.7m,5.7m;

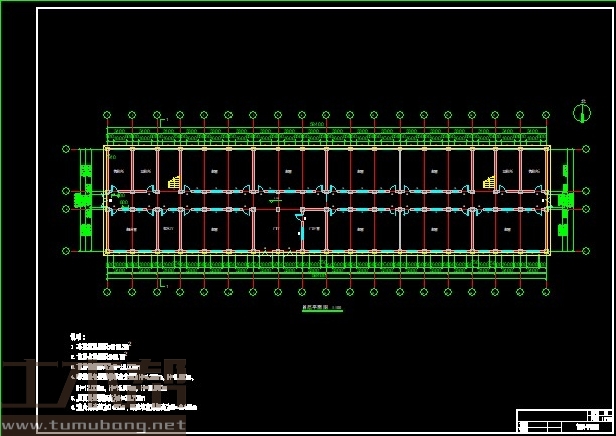

一层:楼梯间3.1m*5.7m*2间,教室9.9m*5.7m*9间,门厅6.6m*5.7m*1间,女厕3.4m*5.7m*2间,男厕3.4m*5.7m*2间,饮水室3.1m*5.7m*1间,门卫室3.3m*5.7m*1间;
二至六层:楼梯间3.1m*5.7m*2间,教室9.9m*5.7m*9间,女厕3.4m*5.7m*2间,男厕3.4m*5.7m*2间,饮水室3.1m*5.7m*1间,教研室6.8m*5.7m*1间;
41009结构设计计算书-目录
1 工程概况 1
1.1 工程名称 1
1.2 自然条件 1
2 建筑设计 2
2.1 设计依据 2

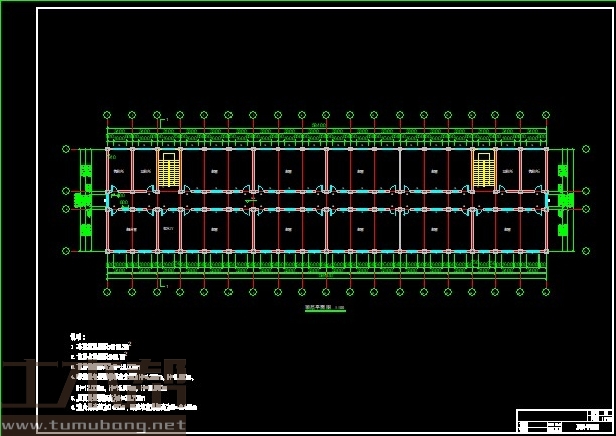

2.2 平面设计 2

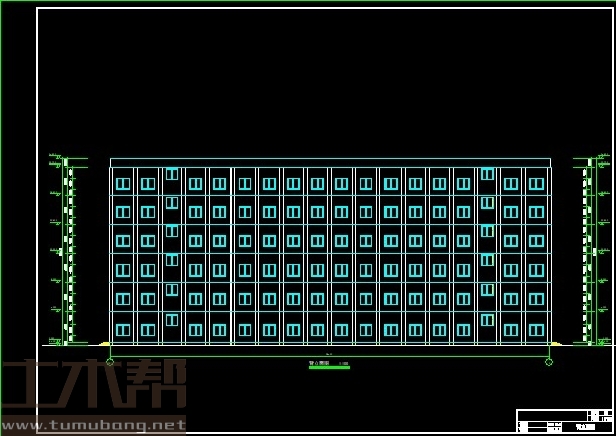

2.3 立面设计 2

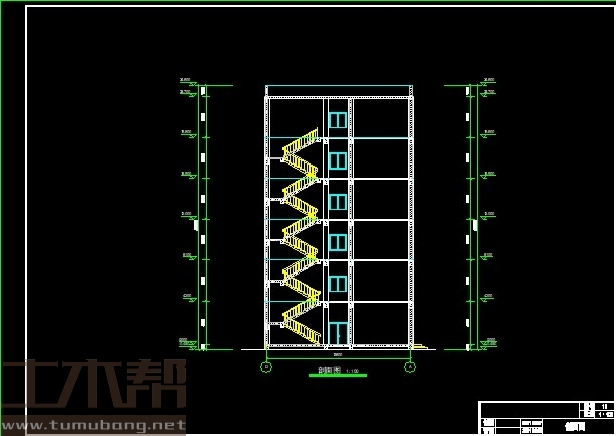

2.4 剖面设计 2
2.5 构造设计 3
2.5.1 楼面做法 3
2.5.2 屋面做法（不上人屋面） 3
2.5.3 墙体做法 （内墙） 3
2.5.4 墙体做法 （外墙） 4
3 结构设计 5
3.1 构件尺寸估算 5
3.1.1 单向板与双向板的确定 5
3.1.2 楼板厚度的确定 5
3.1.3 梁截面尺寸估算 5
3.1.4 柱截面尺寸估算 6
3.2 框架计算简图及梁柱线刚度计算 7
3.3 框架侧移刚度修正 10
3.4 荷载计算 11
3.5 恒（活）荷载作用下框架梁的线荷载计算 14
3.6 框架梁节点集中荷载计算 17
3.7 恒（活）荷载作用下框架梁的内力计算 21
3.7.1 恒（活）荷载作用下梁固端弯矩的计算 21
3.7.2 恒（活）荷载作用下的剪力计算 27
3.7.3 恒（活）荷载作用下的轴力计算 32
4 风荷载计算 35
4.1 集中风荷载标准值计算 35
4.2 风荷载作用下框架侧移验算 38
4.3 风荷载作用下框架侧移验算 38
4.3.1 柱返弯点位置计算 38
4.3.2 风荷载作用下弯矩及剪力、轴力计算 39
5 地震荷载作用下内力计算 45
5.1 楼层重力荷载代表值计算 45
5.2 自振周期计算 47
5.3 横向水平地震作用计算 48
5.4 水平地震作用下框架的内力计算 49
5.4.1 反弯点高度比计算 49
5.4.2 水平地震作用下的弯矩、剪力计算 50
6 内力组合 56
6.1 弯矩调幅 56
6.2 梁控制截面内力调整 58
6.3 荷载组合的效应类型 61
6.3.1 非抗震设计的基本组合 61
6.3.2 抗震设计的基本组合 61
6.4 横向框架梁的内力组合 61
6.5 竖向框架柱的内力组合 68
7 框架梁柱截面设计 72
7.1 框架梁截面设计 72
7.1.1 框架梁正截面承载力计算与配筋 72
7.1.2 框架梁斜截面承载力计算与配筋 80
7.2 框架柱截面设计 89
7.2.1 剪跨比和轴压比验算 89
7.2.2 柱顶正截面受弯承载力计算 89
7.2.3 柱底正截面受弯承载力计算 91
7.2.4 斜截面受剪承载力计算 91
8 楼板设计 99
8.1 楼板计算 99
8.1.1 楼板荷载设计值 101
8.1.2 计算跨度 101
8.1.3 板弯矩计算 101
8.1.4 板截面设计 109

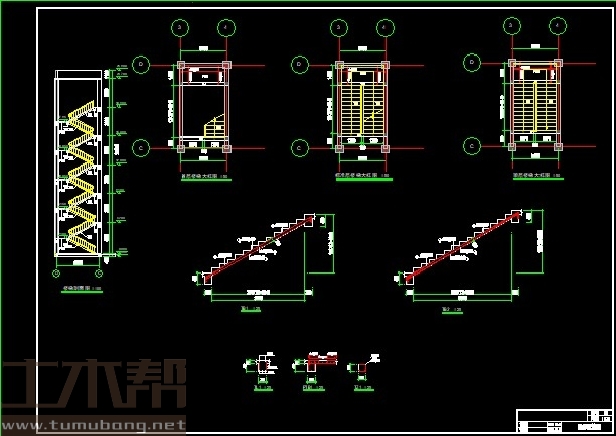

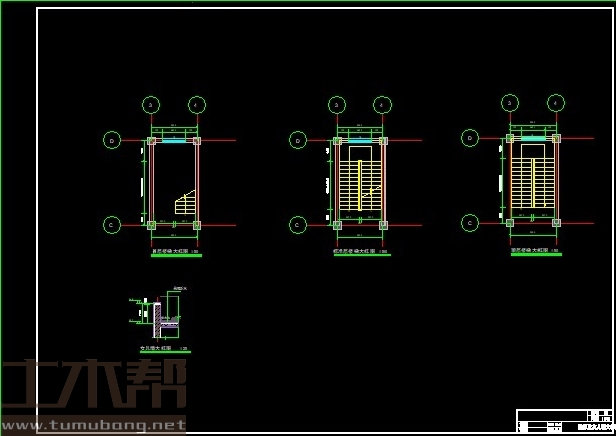

9 楼梯设计 112
9.1 梯板设计 112
9.2 楼梯板计算 113
9.3 平台板计算 114
9.4 平台梁设计 115

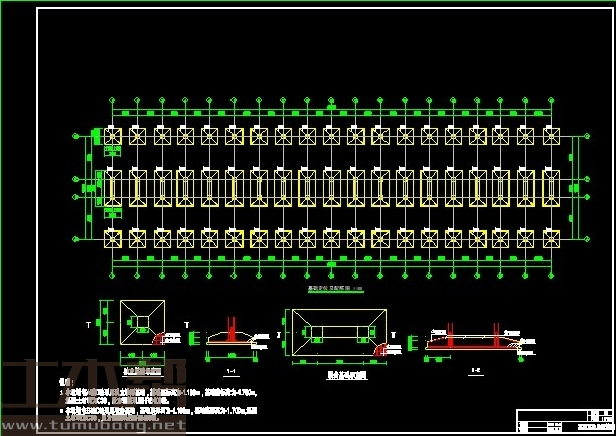

10 基础设计 117
10.1 A轴柱基础设计（锥形基础） 117
10.2 B、C轴柱联合基础设计 120
11 PKPM部分计算结果 125
11.1 系统总信息 125
11.2 部分电算数据 131
参考文献 135
致谢 136
附录 137

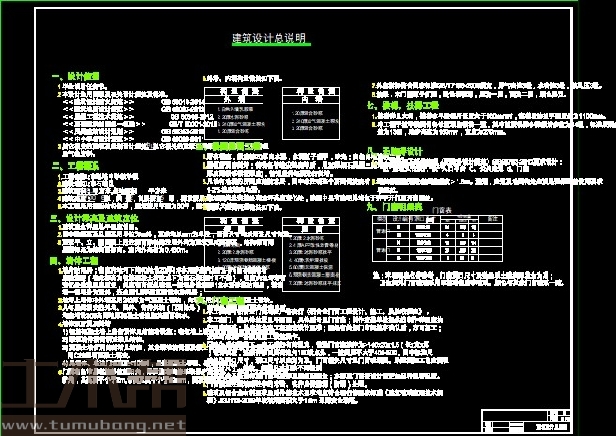

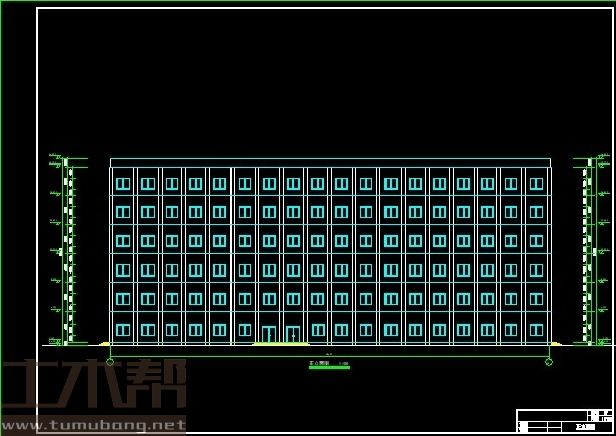

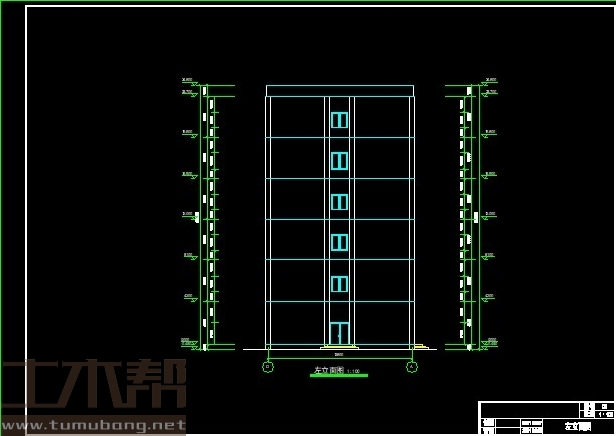

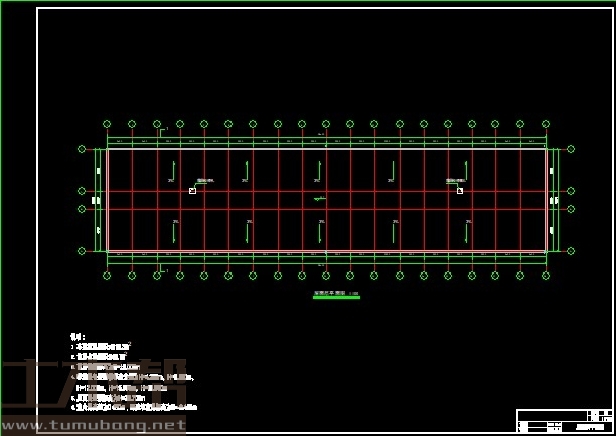

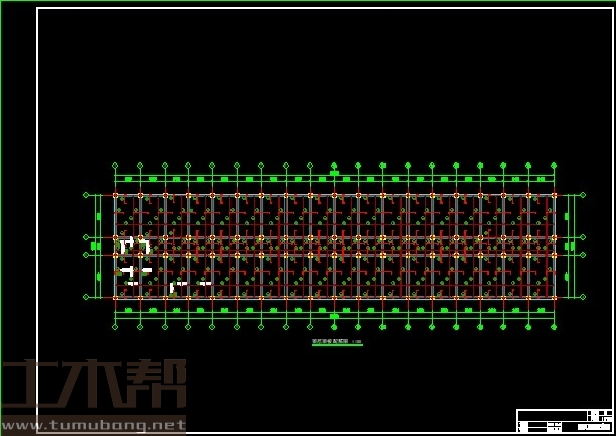

附录一 ：建筑图 137

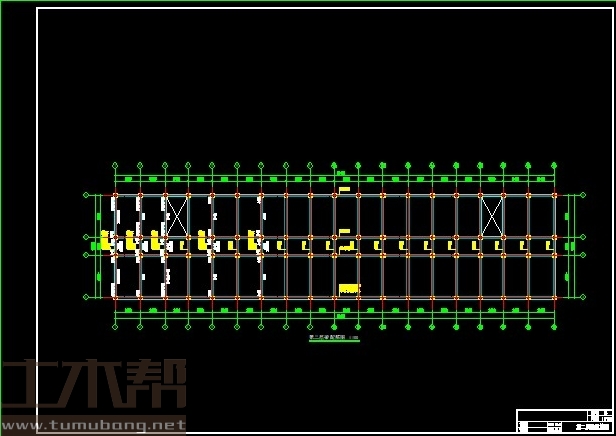

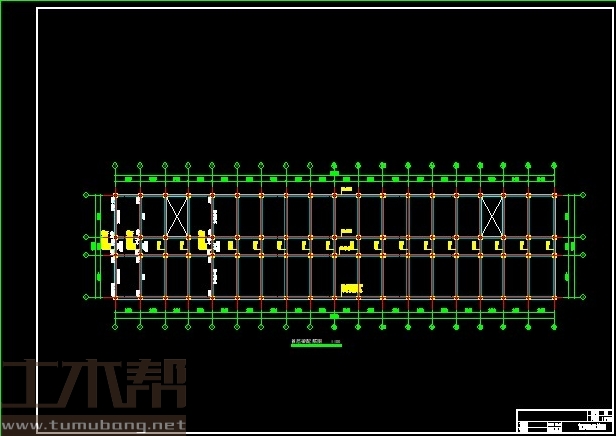

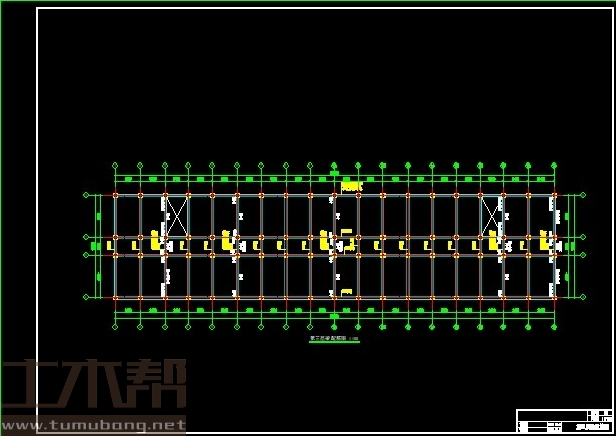

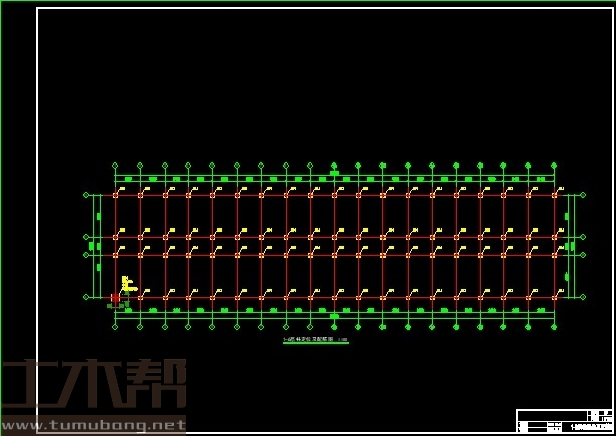

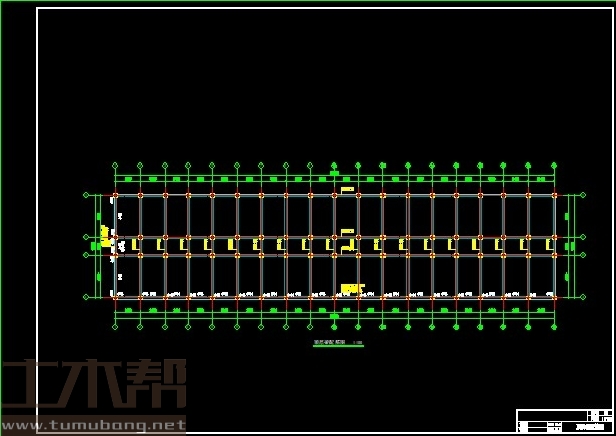

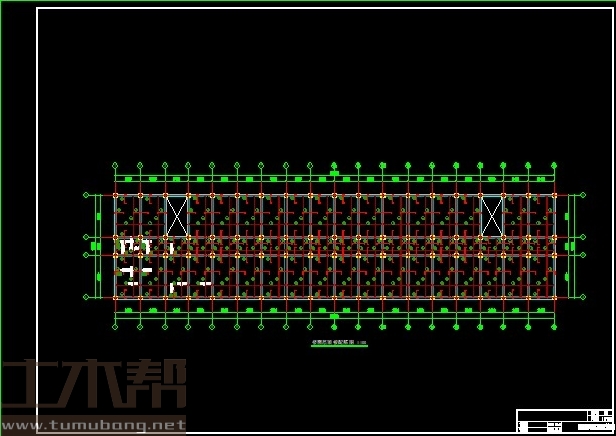

附录二 ：结构图 137
