5层钢框架教学楼,土木工程建筑结构毕业设计,长58.8米,宽17.4米,面积3500平方米

土木工程建筑设计说明书

建筑长58.8m,宽17.4m.一榀框架层高3.9m,柱距4.2m,3跨,跨度7.2m,3m,7.2m;

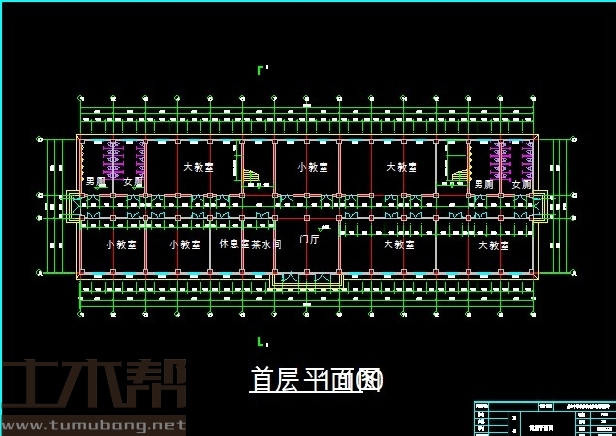

一层:门厅8.4m*7.2m*1间,大教室12.6m*7.2m*4间,小教室8.4m*7.2m*3间,休息间4.2m*7.2m*1间,女厕4.2m*7.2m*2间,男厕4.2m*7.2m*2间,楼梯间4.2m*7.2m*2间,茶水间4.2m*7.2m*1间;
二层至五层:大教室12.6m*7.2m*4间,小教室8.4m*7.2m*4间,休息间4.2m*7.2m*1间,女厕4.2m*7.2m*2间,男厕4.2m*7.2m*2间,楼梯间4.2m*7.2m*2间,茶水间4.2m*7.2m*1间;

土木工程结构设计计算书

41005结构设计计算书-目录
摘 要 I
ABSTRACT I
第1章 建筑设计说明 1
1.1 设计概况 1
1.2 建筑平面设计 1
1.3 建筑立面设计 1
1.4 建筑剖面设计 1
1.5 建筑构造和相关措施 1
1.5.1 基础 1
1.5.2 柱 1
1.5.3 墙体 2
1.5.4 楼地层 2
1.5.5 屋顶 2
1.6 建筑局部构件尺寸类型 2
1.6.1 门 2
1.6.2 窗 3
1.6.3 楼板 3
1.6.4 楼梯 3
1.6.5 散水 3
第2章 结构设计说明 1
2.1 基本信息 1
2.1.1 气象资料 1
2.1.2 水文地质条件 1
2.1.3 抗震资料 1
2.1.4 荷载资料 1
2.2 材料选择 2
第3章 荷载计算 1
3.1 确定计算简图 1
3.2 确定梁柱尺寸 1
3.3 各楼层面荷载汇总 2
3.3.1 各楼层面荷载汇总 2
3.4 墙荷载计算 4
3.4.1 墙所使用材料荷载 4
3.4.2 外墙与内墙荷载汇总 4
3.4.3 墙体线荷载计算 4
3.5 梁间恒载计算 5
3.5.1 梁自重与柱自重 5
3.5.2 屋面层梁间恒载计算 5
3.5.3 标准层梁间恒载计算 6
3.6 梁间活载计算 7
3.6.1 屋面层梁间活载计算 7
3.6.2 标准层梁间活载计算 8
3.7 节点荷载计算 9
3.7.1 房屋屋面框架节点集中荷载标准值： 9
3.7.2 标准层框架节点集中荷载标准值 10
3.8 地震作用重力荷载代表值 11
第4章 地震作用计算 13
4.1 线刚度计算 13
4.2 地震自振周期计算 15
4.3 地震剪重比计算 15
4.4 地震侧移验算 16
4.5 地震内力计算 17
第5章 风荷载作用计算 21
5.1 风荷载内力计算 21
5.2 风荷载作用下梁柱内力计算 22
第6章 荷载内力分析计算 26
6.1 恒载计算 26
6.1.1 计算分配系数 26
6.1.2 弯矩计算 27
6.1.3 恒载弯矩分配 28
6.2 活载计算 34
6.2.1 活载梁端弯矩计算 34
6.2.2 活载弯矩分配 35
第7章 框架内力组合 40
7.1 控制截面 40
7.2 最不利内力组合 40
7.3 弯矩调幅计算 40
7.4 横向框架梁一般内力组合 42
7.5 横向框架柱一般内力组合 44
7.6 横向框架梁地震荷载下组合 47
7.7 横向框架柱地震荷载下组合 49
7.8 横向框架梁风荷载下组合 52
7.9 横向框架柱风荷载下组合 54
第8章 框架梁柱截面设计 57
8.1 框架梁截面设计 57
8.2 框架柱截面设计 66
第9章 楼板设计 72
9.1 构件编号: LB-1 72
9.2 示意图 72
9.3 计算信息 72
9.4 配筋计算 72
第10章 板式楼梯计算 77
10.1 梯段板计算 77
10.2 计算过程： 78
10.3 平台板计算 80
10.4 平台梁计算 81
第11章 基础设计 83
11.1 基础尺寸及标高 83
11.2 其他参数 83
11.3 荷载统计 84
11.3.1 作用在柱底中心处的荷载 84
11.3.2 作用在基础底部中心的荷载 84
11.4 地基反力计算 85
11.4.1 荷载标准组合下的地基反力 85
11.4.2 荷载基本组合下的地基反力 85
11.5 地基承载验算 85
11.6 基础抗冲切验算 86
11.6.1 冲切验算公式 86
11.6.2 X方向冲切验算 86
11.6.3 Y方向冲切验算 87
11.6.4 基础局部受压验算 88
11.7 受弯计算公式 88
11.7.1 受弯计算公式 88
11.7.2 X方向抗弯计算 88
参考文献 91
致 谢 92

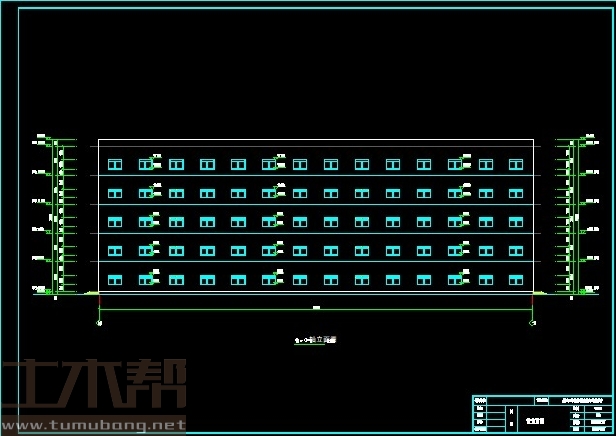

土木工程建筑设计施工图

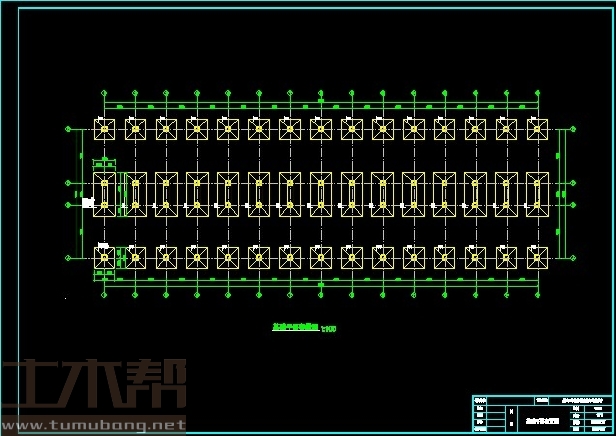

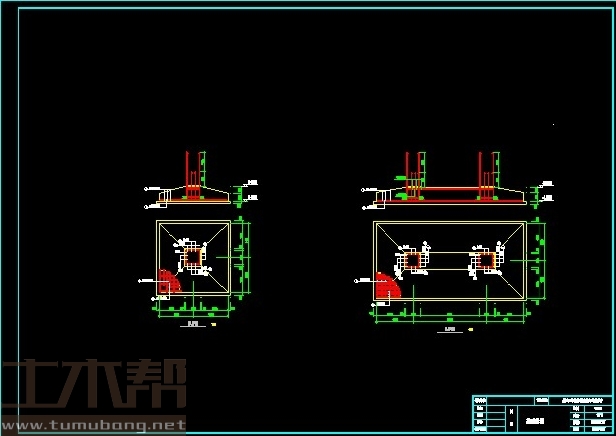

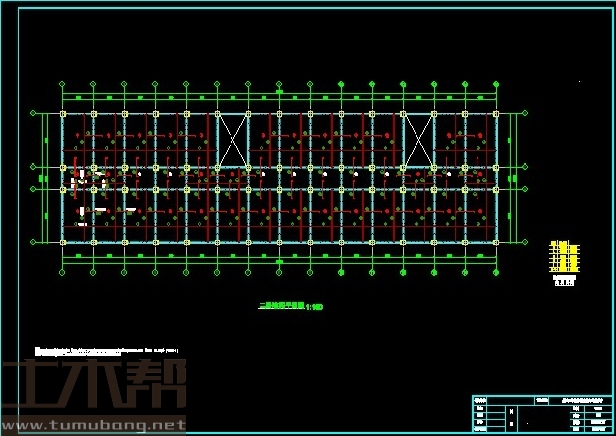

土木工程结构设计施工图

土木工程施工组织设计图
