6层框架结构教学楼,土木工程建筑结构毕业设计,长48.2米,宽15.2米,面积4411平方米
浏览量:661
收藏量:0
浏览量:661
收藏量:0
建筑长48.2m,宽15.2m.一榀框架层高3.6m,柱距4m,3跨,跨度6m,3m,6m;

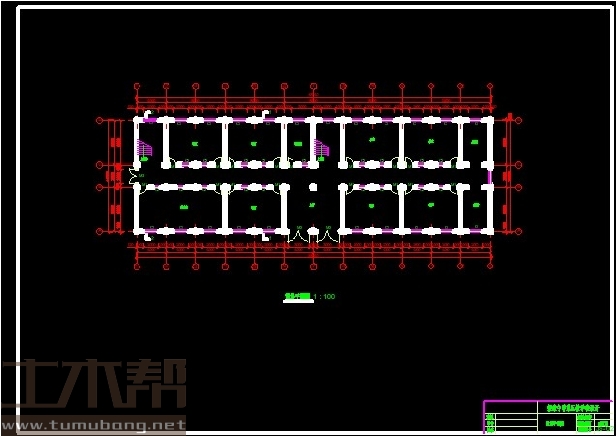

一层:楼梯间4m*6m*2间,教室8m*6m*7间,大厅6m*8m*1间,女厕4m*6m*1间,男厕4m*6m*1间,饮水室4m*6m*1间,活动室6m*12m*2间;

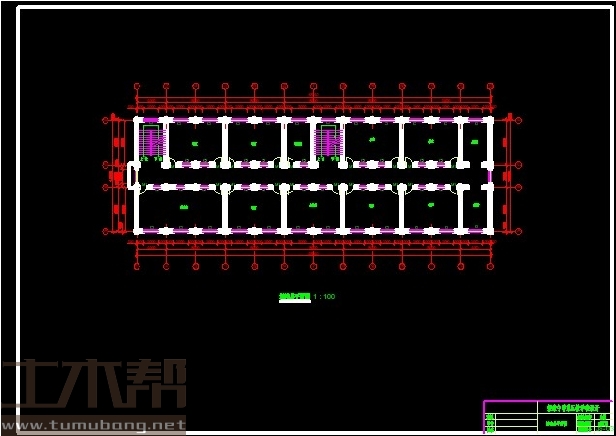

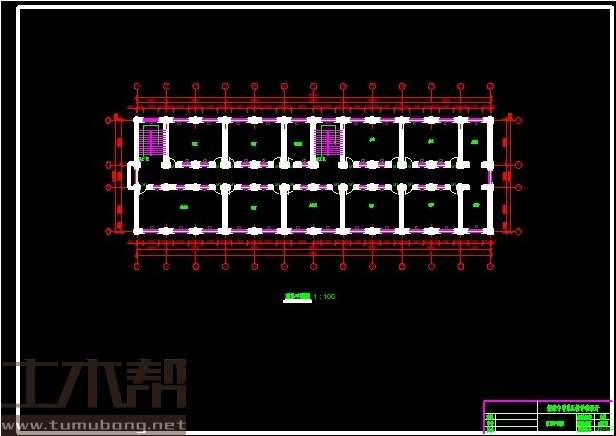

二至六层:楼梯间4m*6m*2间,教室8m*6m*7间,办公室6m*8m*1间,女厕4m*6m*1间,男厕4m*6m*1间,饮水室4m*6m*1间,活动室6m*12m*2间;
41003结构设计计算书-目录
摘 要 1
关键词 1
1 前言 2
2 工程概况 2
2.1 设计资料 2
2.2 建筑部分的做法 2
3 建筑设计 3
3.1 平面设计 3
3.2 立面设计 3
3.3 剖面设计 4
3.4 楼梯设计 5
4 结构设计 5
4.1 结构选型及结构布置 5
4.2 板梁柱截面尺寸的确定 5
4.3 框架的计算简图 6
4.3.1 确定框架计算简图 6
4.3.2 计算框架梁柱的线刚度 7
4.4 荷载计算 7
4.4.1 恒荷载标准值计算 7
4.4.2 活荷载标准值计算 10
4.4.3 竖向荷载下框架受荷总图 10
4.4.4 风荷载计算 17
4.5 内力计算 19
4.5.1 恒荷载作用下的内力计算 19
4.5.2 活荷载作用下的内力计算 27
4.5.3 风荷载作用下的内力计算 30
4.6 内力组合 35
4.6.1 框架梁内力组合 37
4.6.2 框架柱内力组合 37
4.7 截面设计与配筋 37
4.7.1 框架梁截面设计与配筋计算 37
4.7.2 框架柱截面设计与配筋计算 42
4.7.3 板的截面设计与配筋计算 48
5 结论 51
参考文献 52
致 谢 53
