摘  要
本毕业设计依据为毕业设计任务书，以及相关规范，规程和技术标准。
本设计采用钢筋混凝土框架结构承重体系。设计分为建筑设计和结构设计两部分，通过建筑设计与结构设计考虑，使整个设计既符合建筑使用功能要求，又满足结构强度，刚度和稳定性要求。
建筑方面：建筑设计是根据任务书所规定的任务，认真贯彻“适用、安全、经济，在可能条件下注意美观”的建筑方针，按照建筑功能要求，查阅相关文献进行办公楼的设计，设计包括总平面图设计、各层平面图设计、立面图设计和剖面图设计等。各施工图祥见附图。
结构方面：结构设计是在完成建筑设计的前提下进行，结构形式为框架结构。结构设计是在满足使用要求的前提下，综合考虑安全可行、经济合理、技术先进、施工方便，及工程所在的地区等因素，并查阅相关资料进行计算设计，设计计算包括各层平面结构布置、楼板配筋计算、现浇连续梁、框架梁柱的设计、框架的柱下独立基础设计，各设计计算过程祥见计算书正文，各施工图祥见附图。
关键词：建筑设计、结构设计、框架结构

目  录
第1章  建筑设计 1
1.1 工程概况 1
1.2建筑设计 1
1.2.1设计依据 1
1.2.2总体平面布置 1
1.2.3 平面设计 1
1.2.4剖面设计 1
1.2.5 交通联系 2
1.2.6 建筑立面设计 2
1.2.7外墙及隔墙材料选择及厚度的确定 2
1.2.8 各房间楼面、墙面、天棚、窗台板的做法 2
1.2.9 室外台阶、散水做法 3
第2章  结构设计说明 4
2.1设计资料 4
2.2结构选型 4
2.3材料选用 4
2.4 结构布置原则及平面布置 4
2.4.1结构布置原则 4
2.4.2结构的平面布置 5
第3章 板的计算 5
3.1确定板厚 5
3.2楼面板的荷载计算 5
3.3 板的配筋计算 6
第4章 一榀框架的内力计算 8
4.1初步估算梁柱的截面尺寸及线刚度 9
4.1.1梁柱的截面尺寸 9
4.1.2梁柱的截面惯性矩，线刚度 10
4.2恒荷载作用下框架的内力计算 12
4.2.1梁上的荷载及弯矩计算 12
4.2.2框架的弯矩计算 13
4.3活荷载作用下框架的内力计算： 20
4.3.1梁上的荷载及弯矩计算 20
4.4 风荷载作用下框架的内力计算： 27
4.4.1线刚度的计算 28
4.4.2 α值 ，k值的计算 28
4.4.3 反弯点高度 29
4.4.5风荷载作用下柱的内力 31
4.4.6 抗侧移验算 32
4.4.7 风荷载的梁端剪力 33
4.4.8柱的轴力计算 33
4.4.9各层梁端弯矩计算 34
4.5地震荷载作用下框架结构内力计算 38
4.5.1计算个层构件重力荷载标准值 39
4.5.2水平地震作用下框架的侧移验算： 40
4.5.3水平地震作用标准值和楼层地震剪力标准值计算 41
4.5.4水平地震作用下的横向框架内力计算 42
4.6内力组合 48
4.7框架截面设计 55
4.7.1框架梁的配筋计算 55
4.7.2框架柱的配筋计算 58
4.8结构抗震验算 59
第5章 基础设计 61
5.1常用的基础 61
5.2基础选型 62
5.3JC-1独立基础设计 62
5.3.1地基承载力设计值和基础材料 62
5.3.2基础顶面以上荷载 62
5.3.3确定基础底面尺寸 63
5.3.4确定基础底面内力 63
5.3.5确定基础高度 64
5.3.6基底配筋计算 66
5.4JC-2独立基础设计 67
5.4.1基础顶面以上荷载 67
5.4.2确定基础底面尺寸 67
5.4.3确定基础底面内力 68
5.4.4确定基础高度 69
5.4.5基底配筋计算 70
第6章 连续梁设计 72
6.1荷载计算 72
6.2计算简图 72
6.3内力计算 72
6.4承载力计算 73
第7章 楼梯设计 75
7.1楼梯板计算 75
7.2平台板计算 76
7.3平台梁计算 77
参考文献 79
致  谢 80

第1章  建筑设计
1.1 工程概况
1.工程名称：徐州市机械施工有限公司商办楼设计
2.建筑地点：徐州市
3.抗震设防烈度：7度，设计基本地震加速度为0.10g
4.耐火等级：二级
5.建筑结构：六层框架结构
6.结构形式:钢筋混凝土框架结构,楼板采用现浇
7.抗震等级：Ⅲ级
1.2建筑设计
1.2.1设计依据
本设计依据毕业设计任务书给定的建设场地、建筑平面方案图进行设计，并参考了国内外有关办公楼建筑方面的标准、规范、图集和资料等，符合国家现行的民用建筑设计通则、消防等有关规范和现行的有关制图标准及统一模数标准，满足安全、舒适、经济的基本要求。
1.2.2总体平面布置
1.2.3 平面设计
1.房间平面设计的要求：
1）房间的面积、形状和尺寸要满足室内使用活动和家具、设备合理布置的要求。
2）门窗的大小和位置，因考虑房间的出入方便，疏散安全，采光通风良好。
3）房间的构成应使结构构造布置合理，施工方便，也要有利于房间之间的组合，所用材料要符合相应的建筑标准。
4）室内空间以及顶棚、地面、各个墙面和构件细部，要考虑人们的使用和审美要求。
1.2.4剖面设计
建筑剖面设计主要是根据功能和使用方面对立体空间的要求，结合建筑结构和构造特点，来确定房间各部分高度和空间比例；考虑垂直方向空间的组合和利用；选择适当的剖面形式；进行垂直交通和采光、通风等方面的设计，使建筑物立体空间关系符合功能、艺术和技术、经济的要求。建筑平面与剖面是从两个不同的方向来表示建筑各部分的组合关系，因此，设计中的一些问题往往需要将平面和立面结合在一起考虑，才能加以解决。
垂直交通包括六内部楼梯及两部电梯。门的高度根据人体尺寸来确定，窗高要满足通风采光要求。
1.2.5 交通联系
交通联系部分是把各个房间以及室内交通合理协调起来，同时又要考虑到使用房间和辅助房间的用途，减少交通干扰。楼梯是垂直交通联系部分，是各个楼层疏散的必经之路，同时又要考虑到建筑防火要求，本商场采用板式双跑楼梯。
本设计中交通联系部分设计能满足下列要求：交通线路简捷明确，联系通行方便；人流通畅，紧急疏散时迅速安全；满足一定的通风采光要求；力求节省交通面积，同时考虑空间组合等设计问题。
1.2.6 建筑立面设计
建筑体形设计和立面设计要求：
1）反映建筑功能要求和建筑类型的特征。
2）结合材料性能、结构构造和施工技术特点。
3）掌握建筑标准和相应的经济指标。
4）适应基地环境和建筑规划的群体布置。
5）符合建筑造型和立面构图的一些规律。
本建筑物在立面造型设计上采用多种手段，两侧突出的部分设计，创建突出小垛的设计，能够增强建筑物的立体感和层次感，使整体布置更加鲜活，具有层次感。部分建筑设置玻璃幕墙，给结构物增加现代感与时尚设计，外延采用抹灰与涂料方式进行外檐装饰，外檐选用白色，其间突出小垛选用粉色，给人一种舒适、柔和、优美的感觉。
1.2.7外墙及隔墙材料选择及厚度的确定
外墙厚240mm。一层以下隔墙砖采用Mu10页岩砖，M5．0水泥砂浆砌筑，所有填充砌块墙采用Mu3．0浮石混凝土砌块，M5．0混合砂浆砌筑，内墙厚190 mm，采用加气混凝土作为墙体。
1.2.8 各房间楼面、墙面、天棚、窗台板的做法
1.楼面做法：采用花岗岩地面砖；卫生间采用防滑釉面砖。
2.墙面做法：内墙面采用白灰砂浆抹面，外刷乳胶漆；卫生间墙面贴白色瓷砖。
3.天棚做法：采用金属骨架吊顶，矿棉吸音板作面层。
4.窗台板做法：除卫生间外，均做大理石窗台板。
1.2.9 室外台阶、散水做法
室外台阶采用花岗岩作为台阶面层
散水：刚性垫层的散水坡宽约1．2 m，及明沟延长度方向隔30 m各设一道伸缩缝，缝宽100 mm，内填热沥青砂或沥青胶泥。
由于建筑总长为79.780米，在实际施工中采用后浇带代替设置伸缩缝的方法来解决。
第2章  结构设计说明
2.1设计资料
夏季主导风向：南
基本风压：W0=0.35Kpa
基本雪压S0=0.35 Kpa
室外冬季设计温度：-15°C
地下水位：按室外地坪以下4m考虑，地下水无侵蚀性
土壤冻结深度：0.8m
土壤性质及情况：室外地面至地面以外8m范围内为轻亚粘土层，属一类场地土
地基承载力标准值：fa=160kPa;
抗震设防烈度为7度。
活荷载：楼面活荷载标准值2.0kN/m2，屋面活荷载标准值0.5kN/m2。
2.2结构选型
该工程采用现浇钢筋混凝土纵横向框架混合承重体系，框架抗震等级为三级，总层数为6层,一、二层为商场，层高为4.5米；三至六层为商务写字楼，层高为3.3米
由于是空间的现浇框架，采用现浇楼板，荷载由板传给梁，再由梁将荷载传到柱上，最后传到基础上。这样布置结构传力路线清晰。
2.3材料选用
梁、板、柱混凝土选用C30，E=3.0×104 N/mm2, =14.3 N/mm2, =1.43 N/mm2
板钢筋选用HPB235      =210 N/mm2
梁钢筋选用HRB335      =300 N/mm2
柱钢筋选用HRB335      =300 N/mm2
箍筋选用HPB235        =210 N/mm2
2.4 结构布置原则及平面布置
选择二层楼面板和顶层屋面板进行计算，板采用C30混凝土（ =14.3 N/mm2, =1.43 N/mm2），HPB235级钢筋（ =210 N/mm2）。
2.4.1结构布置原则
（1）柱网布置  应与梁格布置统一考虑。柱网尺寸（即梁的跨度）过大，将使梁的截面过大而增加材料用量和工程造价；反之，柱网尺寸过小，又会使柱和基础的数量增多。有时也会使造价增加，并将影响房屋的使用。因此，在柱网布置中，应综合考虑房屋的使用要求和量的合理跨度。通常次梁的跨度取4米-6米，主梁的跨度取5-8米。
（2）梁格布置  除需确定梁的跨度外，还应考虑主、次梁的方向和次梁的间距，并与柱网布置相协调。次梁间距增大，可是次梁数量减少，但会增大板厚，对板厚每增加1cm整个楼盖的混凝土用量会增加很多，因此在确定次梁间距时，应使板厚较小为宜。
（3）梁格及柱网布置  应力求简单、规整、统一，以减少构建类型便利设计和施工。为此，梁板应尽量布置成等跨；板厚几梁截面尺寸在各跨内应尽量统一。
2.4.2结构的平面布置
由设计的建筑图可知，该建筑的柱网布置比较规整。办公室基本全是双向板，走廊全是单向板，结构平面布置如图1-1。

高分土木工程毕业设计之某公司办公楼设计结构计算书以下内容省略。

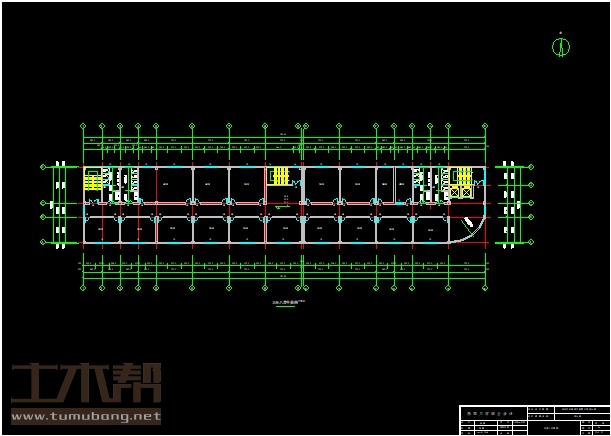

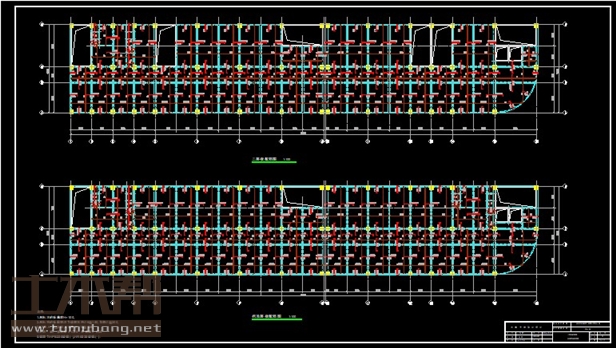

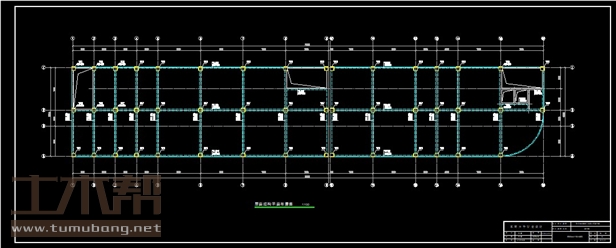

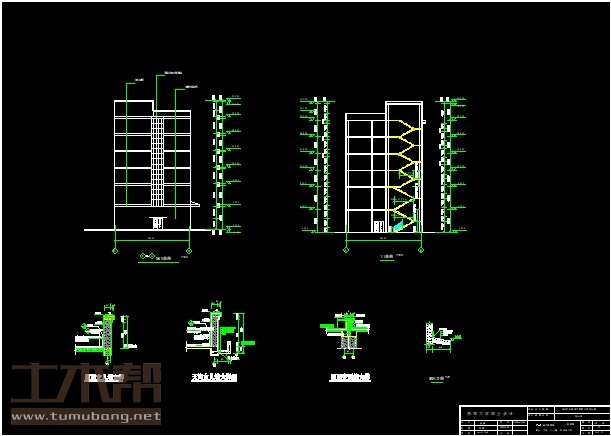

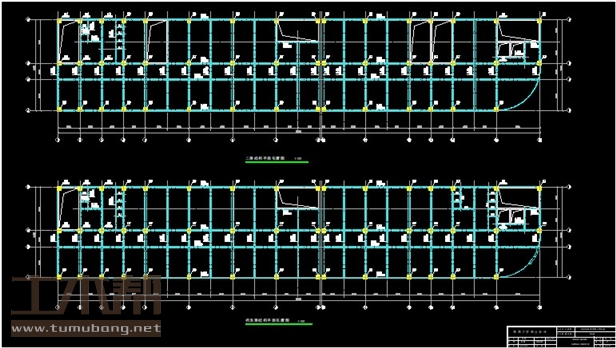

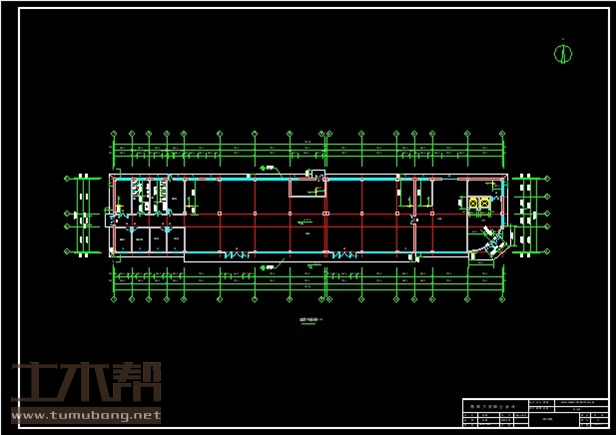

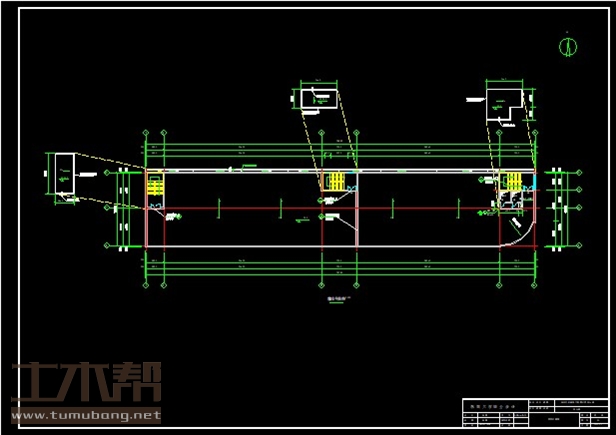

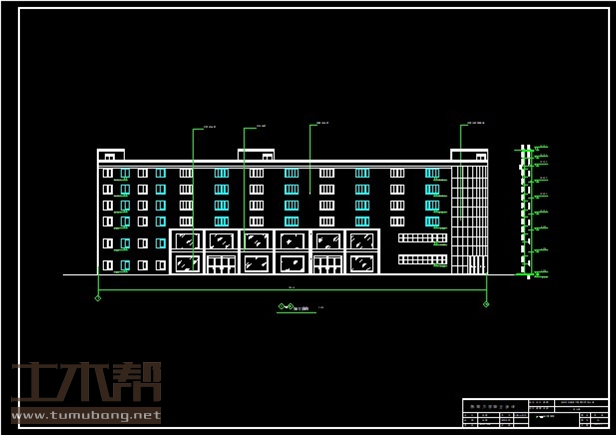

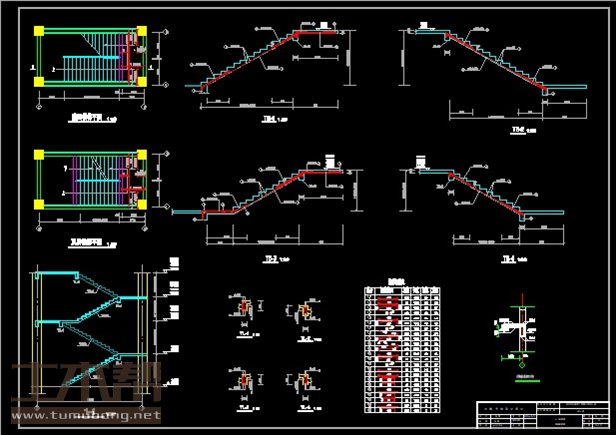

资料编号10019部分图纸展示：
